Van An Toàn Nước Mặt Bích DN50 DN100 DN150 DN200

Van an toàn nước là một trong số những loại van đang được sử dụng rất nhiều trong các hệ thống nước, chất lỏng,… Chức năng chính là bảo vệ các thiết bị hay đường ống dẫn không xảy ra tình trạng quá áp. Hiện nay, THP đang phân phối van an toàn nước chính hãng từ thương hiệu YNV – Hàn Quốc, Tung Lung – Trung Quốc,.. Để hiểu rõ hơn về van an toàn nước, hãy cùng Vanphukien theo dõi bài viết dưới đây.

Van an toàn nước là gì?

Van an toàn nước là dòng van chuyên sử dụng cho các hệ thống chất lỏng, nước tại các ngành nghề công nghiệp khác nhau. Thiết bị này có công dụng bảo vệ đường ống và không xảy ra tình trạng bị quá áp. Từ đó, đảm bảo không bị nổ, vỡ đường ống và bảo vệ an toàn cho các thiết bị, van phía sau không bị ảnh hưởng. Đây cũng là thiết bị vô cùng quan trọng và không thể thiếu trong các hệ thống áp suất cao, hệ thống thủy lực.

Van có chức năng giảm trực tiếp áp suất bên trong hệ thống. Khi áp suất lên quá cao, vượt ngưỡng cho phép, van sẽ tiến hành xả bớt áp ra ngoài. Từ đó, đảm bảo mức áp suất sẽ quay lại ngưỡng ổn định. Các dòng van này cũng được thiết kế với cơ chế vậnhành tự động. Có nghĩa là khi áp suất lên quá cao chúng sẽ tự động xả áp. Chứ không cần tác động từ con người để xả áp suất.

Hiện nay, van an toàn nước đang có các dòng van chính như: van an toàn nước đồng, van an toàn nước inox, van an toàn nước gang, van an toàn nước thép,…

Thông số kỹ thuật của van an toàn nước

Thông số kỹ thuật

• Chất liệu: Gang, thép, inox
• Kết nối: Mặt bích
• Áp lực làm việc: 16bar
• Áp lực test: 2.5MPa
• Nhiệt độ làm việc: 90 độ C
• Xuất xứ: Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

THP hiện đang cung cấp và phân phối độc quyền van an toàn thủy lực của hãng Wonil – Hàn Quốc. Bên cạnh đó, cũng cung cấp thêm các dòng van an toàn nước YNV, Tung Lung,.. Liên hệ qua số điện thoại: 0865.927.268 để được tư vấn chi tiết!

Nguyên lý hoạt động của van an toàn nước

Van an toàn nước đã đặt ra 1 mức giá trị theo định mức nhất định (Áp suất định mức có thể điều chỉnh được theo mức đo áp hoạt động tùy từng dòng van khác nhau). Khi mức áp suất của mức hệ thống nhỏ hơn so với định mức, van sẽ ở trạng thái đóng hoàn toàn. Nhưng khi có sự cố hoặc áp suất bị tăng đột ngột, áp suất của hệ thống sẽ vượt qua định mức của van.

Lúc đó, van an toàn nước sẽ tự động mở cửa để dòng môi chất đi qua. Nước sẽ thoát ra bên ngoài và dẫn đến bể chứa. Lượng nước bên trong van bị thất thoát sẽ khiến áp suất bên trong đường ống hạ dần xuống. Và nó sẽ giữ trong mức ổn định bằng với định mức áp suất đã đề ra. Khi áp suất bên trong hệ thống nhỏ hơn hoặc bằng với định mức áp suất ban đầu. Van an toàn sẽ tự động đóng lại.

Các bạn có thể tham khảo ngay mô phỏng dưới đây để dễ dàng nhận thấy. Ban đầu, áp lực nước bên trong hệ thống sẽ nhỏ hơn 10bar, van sẽ ở trạng đóng. Còn khi áp suất bắt đầu tăng dần và vượt quá định mức áp suất đặt trước van là 10bar. Khi đó, áp lực sẽ đẩy van mở ra để dòng lưu chất đi qua. Lúc này, áp suất của hệ thống sẽ được giữ nguyên giá trị là 10bar.

Tìm hiểu thêm Cấu tạo và chức năng của van an toàn nước

Các loại van an toàn nước phổ biến

Có rất nhiều loại van an toàn thủy lực được sử dụng phổ biến hiện nay. Nhưng để giúp quý bạn đọc dễ dàng lựa chọn được một loại van đáp ứng tốt nhu cầu sử dụng. Sau đây, chúng tôi sẽ phân loại theo từng tiêu chí khác nhau để các bạn tham khảo.

Dựa theo kiểu kết nối

Với kiểu kết nối chúng ta sẽ có 2 dạng là kết nối ren và kết nối mặt bích. Trong đó:

Van an toàn nước dạng ren

Đây là dòng van được dùng kiểu lắp ren để kết nối với đường ống dẫn. Vì là kiểu lắp đặt dạng ren nên nó thường chỉ được thiết kế với dạng kích thước nhỏ từ DN15 – DN50 và được lắp đặt nhiều trong các hệ thống đường ống nhỏ.

Kiểu kết nối dạng ren thường là những dòng van an toàn nước trực tiếp. Nên trọng lượng tương đối nhẹ nhàng, gọn gàng và rất dễ thao tác, lắp đặt trên hệ thống. Van cũng có độ nhạy khác và chúng sử dụng cơ chế vận hành của dòng van trực tiếp.

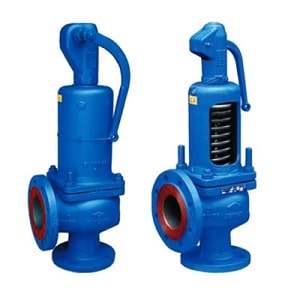

Van an toàn nước dạng mặt bích

Đây là dòng van có kết nối đầu vào với đường ống dẫn dạng lắp bích. Loại van này thường được thiết kế với kích thước lớn từ DN50 – DN300. Do đó, nó hay được ứng dụng trong các hệ thống có kích cỡ lớn để đảm bảo độ chắc chắn. Cũng như, dòng van có thể đáp ứng tốt các tiêu chuẩn kỹ thuật.

Các van thường sử dụng kiểu kết nối để ứng dung cho cả dòng van trực tiếp và gián tiếp. Khi đường ống có mức áp suất vượt quá định mức quy định và đường ống ống. Chúng ta bắt buộc phải dùng đến các loại van mặt bích này.

Dựa vào nguyên lý làm việc

Van an toàn trực tiếp

Đây là dòng van áp dụng cho dòng môi chất nước với cơ chế vân hành trực tiếp. Có nghĩa là van sẽ hoạt động dựa trên tác động của lò xo lên trên đĩa van. Cùng với đó là lực lưu chất ngược chiều với lò xo tác động trên đĩa van.

Có thể hiểu đơn giản, khi áp suất nhỏ hoặc trong định mức quy định. Van sẽ ở trạng thái đóng hoàn toàn. Nhưng khi áp lực dòng môi chất lớn hơn tác động lên lò xo, làm đĩa van bị đẩy lên. Lúc này dòng lưu chất được xả ra ngoài và áp suất cũng được giảm dần. Khi lực tác động của dòng môi chất nhỏ hơn lực nén của lò xo. Lúc này đĩa van sẽ từ từ đóng lại.

Và dòng van này thường dùng cho cả 2 kiểu kết nối là dạng kết nối ren và kết nối mặt bích. Nhưng về cơ bản thì đây kích cỡ của van tương đối nhỏ từ DN15 – DN100. Nên quá trình lắp đặt và thao tác trở nên đơn giản, dễ dàng hơn.

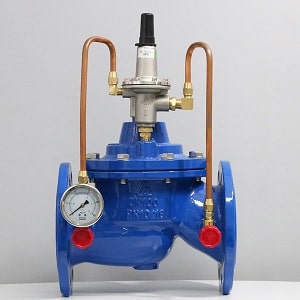

Van an toàn thủy lực gián tiếp

Đây cũng là thiết bị chuyên sử dụng cho các hệ thống đường ống có kích thước lớn, áp lực cao mà dòng van an toàn trực tiếp không làm được. Về nguyên lý hoạt động khá phức tạp, van đảm bảo an toàn cho cả hệ thống mà các bạn không cần lo ngại quá nhiều về mặt kỹ thuật.

Dòng van này thường được dùng cho các hệ thống nước của chung cư, tòa nhà hay tại các nhà máy xử lý nước. Với giá thành sản phẩm cao hơn so với van an toàn trực tiếp. Thiết bị này thường chỉ dùng cho các hệ thống lớn như: nhà máy, chung cư hay khu công nghiệp.

Dựa theo chất liệu

Van an toàn thủy lực đồng

Đây là dòng van được sử dụng chất liệu đồng thau hoặc đồng đỏ cho phần thân van. Thiết này này cũng là loại van thường được sử dụng khá nhiều trong thị trường. Và nó cũng là loại chất liệu được ứng dụng nhiều nhất hiện nay.

Van có độ tin cậy cao và khả năng chịu áp suất và nhiệt độ rất tốt. Vì thế, chúng chuyên được sử dụng cho các môi trường nước. Van có cấu tạo nhỏ gọn, trọng lượng vừa phải với kiểu kết nối ren. Kích thước thường thấy nhất của sản phẩm này là từ DN15 – DN50.

Van an toàn thủy lực bằng inox

Thiết bị được sử dụng chủ yếu cho những ngành công nghiệp có yêu cầu cao về độ an toàn và độ an toàn vệ sinh thực phẩm. Bởi inox là chất liệu sạch, có khả năng chịu áp và nhiệt độ tốt. Đặc biệt inox không phản ứng với nước hay các môi chất hóa học khác tạo ra nhiều chất khác. Vì thế, nó được sử dụng nhiều trong các hệ thống cung cấp nước sạch, dược phẩm, thực phẩm,..

Van inox cũng thường được chế tạo từ những các kích cỡ cơ bản từ DN15 – DN100. Và giá thành của sản phẩm cũng tương đối cao, nên quý khách có thể cân nhắc thêm.

Van an toàn nước gang

Van an toàn gang cũng là một trong số những sản phẩm được sử dụng nhiều nhất tại các ngành nghề công nghiệp hiện nay. Bởi vì giá thành của chúng phải chăng, có độ bền cao, khả năng chịu áp khá tốt và nguyên liệu dễ tìm kiếm. Đồng thời, nó cũng rất ít khi bị hỏng hóc.

Hiện nay, chất liệu gang được sử dụng nhiều nhất là gang dẻo. Bên ngoài phủ thêm lớp sơn Epoxy giúp chống nước, chống bụi bẩn và hoạt động bền bỉ hơn. Van được sản xuất với kích thước khá đa dạng từ DN15 – DN300 với đầy đủ kích thước.

Thiết bị này cũng sử dụng kiểu kết nối cơ bản là lắp ren và mặt bích. Nguyên lý hoạt động có thể dựa vào 2 dạng là trực tiếp và gián tiếp. Van an toàn nước gang được dùng nhiều trong các khu công nghiệp, nhà máy, nhà xưởng, hệ thống PCCC,…

Một số lưu ý khi mua van an toàn nước

Van an toàn nước được dùng nhiều trong các hệ thống nước. Nó giúp bảo vệ đường ống, thiết bị khác khỏi bị tăng áp đột ngột. Từ đó, chúng cũng đảm bảo an toàn cho cả hệ thống. Chính vì vậy, chúng ta cần chú ý đến một vài vấn đề sau khi lựa chọn van cho phù hợp.

• Nên lựa chọn đúng kích thức đường ống sử dụng. Đồng thười, cũng cần lưu ý để kiểu lắp đặt chu phù hợp. Nếu áp lực và đường ống lớn thì nên chọn kiểu lắp bích để đảm bảo độ chắc chắn và đạt tiêu chuẩn kỹ thuật.
• Cần nằm rõ mức áp lực bên trong đường ống để chọn được dòng van phù hợp.
• Chọn chất liệu của van rất quan trọng. Tùy thuộc vào từng nhu cầu sử dụng để chọn loại đồng, gang, inox,..
• Chọn các thương hiệu sản xuất có tiếng và uy tín trên thị trường. Đảm bảo có đẩy đủ chế độ bảo hành và quy trình bảo hành rõ ràng từ nhà sản xuất.
• Cuối cùng lựa chọn đơn vị cung ứng uy tín, có nhiều năm kinh nghiệp và năng lực cung cấp các thiết bị tại Việt Nam. Đồng thời cung cấp đầy đủ giấy tờ, chứng từ như CO, CQ, VAT, Catalog kèm theo sản phẩm.

Vì thế, nếu các bạn có nhu cầu tìm hiểu thêm về thiết bị này. Liên hệ ngay với chúng tôi để được báo giá và tư vấn chi tiết các loại van an toàn khí nén, nước, thủy lực. Sản phẩm này cam kết có đầy đủ chứng chỉ, chất lượng, catalogue và các hình ảnh thực tế. Qúy khách hàng cũng có thể đến tận kho hàng để kiếm tra trực tiếp chất lượng hoặc giao hàng tận nơi theo yêu cầu của khách hàng.
