Van bướm khí nén điều khiển tuyến tính



Thông số kỹ thuật

  • Chất liệu van: Gang / Inox / Nhựa
  • Kết nối: Wafer / Flange / Lug
  • Kích thước: DN40 – DN600
  • Áp lực: 16bar
  • Áp khí nén: 2 – 8bar
  • Tiêu chuẩn: IP67
  • Tín hiệu analog: 4 – 20mA
  • Thương hiệu: Kosaplus Hàn Quốc / Haitima Đài Loan
  • Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Van bướm khí nén điều khiển tuyến tính hay van bướm điều khiển khí nén dạng tuyến tính là loại va bướm đóng mở theo góc. Loại van này sử dụng khí nén đóng mở van và sử dụng nguồn tín hiệu analog 4 – 20mA để điều chỉnh góc mở van bướm nhằm tiết lưu dòng chảy của nước khí qua van.

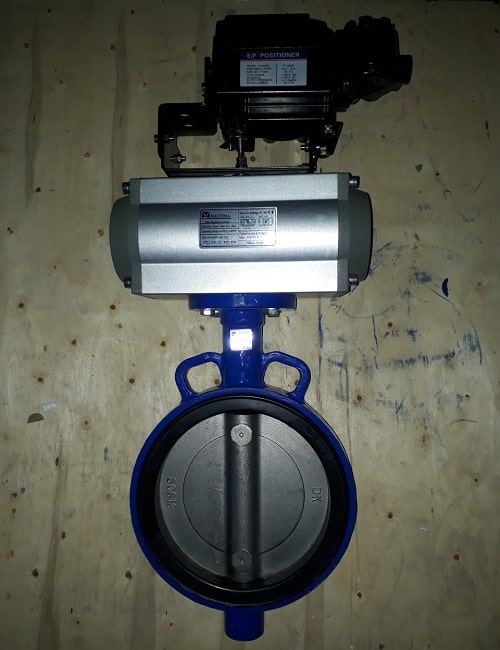

Hình ảnh van bướm điều khiển khí nén tuyến tính

Hình ảnh van bướm điều khiển khí nén tuyến tính

Thông số van bướm khí nén điều khiển tuyến tính

Thông số kỹ thuật

  • Chất liệu thân van: Gang / Inox / Nhựa
  • Kết nối: Wafer / Flange / Lug
  • Kích thước: DN40 – DN600
  • Áp lực: 16bar
  • Áp khí nén: 2 – 8bar
  • Tiêu chuẩn: IP67
  • Tín hiệu analog: 4 – 20mA
  • Thương hiệu độc quyền tại THP: Kosaplus – Hàn Quốc & Haitima – Đài Loan
  • Bảo hành: 24 tháng

Tùy vào từng chất liệu van bướm khí nén dạng tuyến tính có những thông số kỹ thuật khác nhau như áp lực làm việc, nhiệt độ hoạt động phù hợp cho từng dự án cụ thể. Van điều khiển dạng vô cấp, đỏng mở các góc mở để tiết lưu dòng chảy của môi chất.

Chúng tôi công ty TNHH Thương Mại Tuấn Hưng Phát hiện đang phân phối độc quyền dòng van bướm điều khiển khí nén tuyến tính hãng Kosaplus Korea và Haitima Taiwan. Đây cũng là hai thương hiệu sản xuất van điều khiển nổi tiếng tại châu Á được rất nhiều đối tác khách hàng tin dùng.

Sản phẩm van bướm khí nén tuyến tính chúng tôi phân phối luôn luôn cam kết chính hãng, đầy đủ chúng chỉ Co/Cq, và cam kết về chất lượng bảo hành chính hãng 24 tháng. Liên hệ ngay để được tư vấn và hỗ trợ giao hàng tận nơi qua số Hotline: 0865.927.268Email: trung@tuanhungphat.vn!

Bộ điều khiển khí nén tuyến tính

Bộ điều khiển khí nén tuyến tính

Van bướm khí nén điều khiển tuyến tính là gì?

Van bướm khí nén điều khiển tuyến tính là hay van bướm điều khiển khí nén tuyến tính là dòng van bướm (Butterfly valve) được kết nối với bộ điều khiển khí nén (Pneumatic actuator) và bộ điều khiển tuyến tính (Positionner). Loại van này có thể điều khiển đóng mở tự động bằng khí nén và điều chỉnh van đóng mở to nhỏ theo góc mở tùy theo nguồn tín hiệu cung cấp 4 – 20mA.

Van bướm điều khiển khí nén dạng tuyến tính điều chỉnh van đóng mở chính xác và hoàn toàn tự động nhờ nguồn áp khí nén và tín hiêu analog. Van còn cấp tín hiệu phản hồi về máy tính hay tủ điều khiển để người sử dụng vận hành kiểm soát được lưu lượng nước qua van.

Van bướm điều khiển khí nén tuyến tính thường dùng cho các hệ thống chiết rót, các hệ thống silo để kiểm soát lưu lượng đầu vào của môi chất trong đường ống. Khi cấp tín hiệu điều khiển, van mở các góc mở phù hợp để lưu lượng chất đi qua van đạt yêu cầu.

Loại van bướm điều khiển khí nén này được sử dụng một cách hiệu quả trong các hệ thống kiểm soát lưu lượng. Nhờ nguồn tín hiệu điều khiển, van có thể mở các góc mở từ 0 – 90 độ. Thông qua bộ điều khiển Positionner từ van bướm điều khiển khí nén dạng On Off chuyển thành van bướm điều khiển khí nén tuyến tính.

Không chỉ dùng tốt cho môi trường nước, dòng van điều khiển này còn dùng được cho các hệ thống nước thải, bột đá, xi măng, bột giấy…

Nguồn khí nén cung cấp cho van có áp suất từ 2 – 8bar, khi lắp đặt chúng ta nên lắp thêm bộ lọc khí để đảm bảo tách hơi nước trong đường ống khí để cho van đạt tuổi thọ tốt nhất.

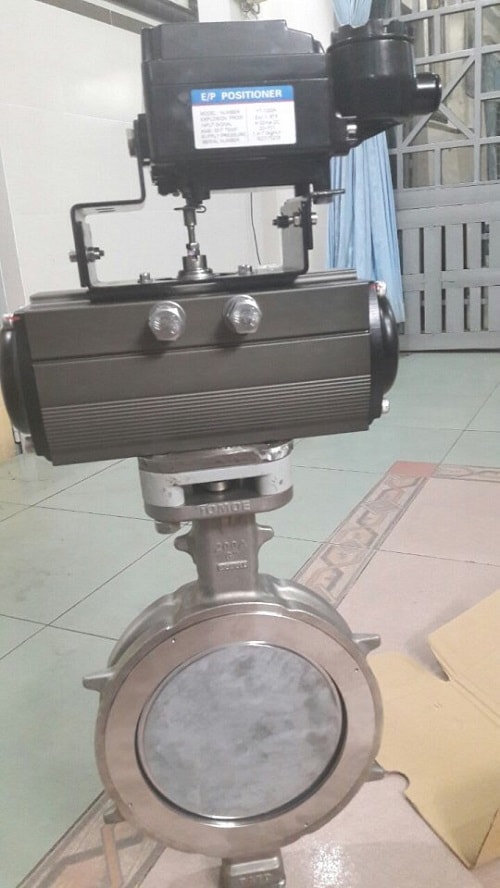

Van bướm khí nén điều khiển tuyến tính

Van bướm khí nén điều khiển tuyến tính là gì?

Một số loại van bướm điều khiển khí nén tuyến tính

Để chọn lựa loại van bướm khí nén tuyến tính phù hợp nhất cho dự án của mình các bạn có thể tham khảo một số dòng sản phẩm thường sử dụng phổ biến hiện nay.

Van bướm gang điều khiển khí nén tuyến tính

Thông số kỹ thuật

  • Chất liệu thân van: Gang dẻo
  • Cánh van: Inox 304
  • Trục van: SUS 304
  • Áp lực làm việc: 16bar
  • Áp test: 21 kg/cm2
  • Nhiệt độ hoạt động: 120 độ C
  • Kích thước: DN40 – DN600
  • Áp khí nén: 2 – 8bar
  • Tiêu chuẩn: IP67
  • Dạng điều khiển: Tuyến tính
  • Signal analog: 4 – 20mA
  • Nguồn gốc – xuất xứ thương hiệu: Kosaplus Hàn Quốc, Haitima Taiwan
  • Bảo hành: 2 năm

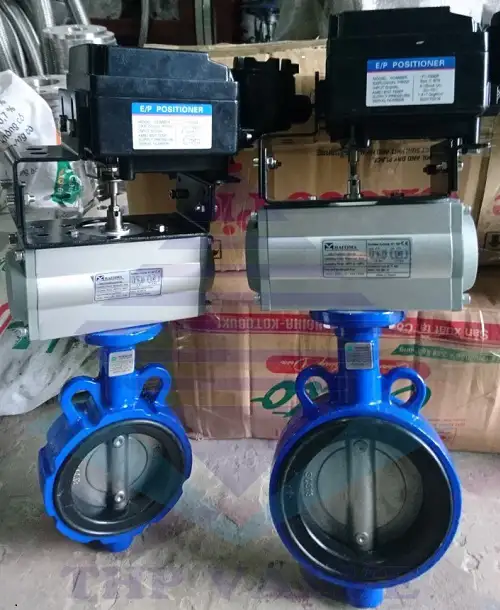

Van bướm khí nén điều khiển tuyến tính

Van bướm gang điều khiển khí nén tuyến tính

Loại van gang này thường dùng cho hệ thống nước sạch, hệ thống nước chứa ít tạp chất. Chất liệu thân gang, cánh inox có độ bền cao, chịu áp tốt. Đây cũng là dòng van bướm khí nén tuyến tính được dùng phổ biến nhất hiện nay.

Chất liệu van thân gang cánh van inox 304, đây là loại van được sử dụng phổ biến nhất. Các hệ thống cấp nước chủ yếu sử dụng loại van này. Một số dạng nước thải, nước hóa chất nhẹ vẫn có thể sử dụng do cách van được làm bằng inox 304.

Van bướm inox điều khiển khí nén dạng tuyến tính

Thông số kỹ thuật

  • Chất liệu: Toàn thân SUS 304 / SUS 316
  • Gioăng làm kín: PTFE (Teflon)
  • Nhiệt độ làm việc: max 180 độ C
  • Áp xuất làm việc: 16 kg/cm2
  • Kích thước: DN50 – DN600
  • Áp xuất khí tác động: 2bar – 8bar
  • Tiêu chuẩn chống nước: IP67
  • Dạng điều khiển: Tuyến tính
  • Tín hiệu analog: 4mA – 20mA
  • Thương hiệu: Haitima Đài Loan và Kosaplus Hàn Quốc
  • Bảo hành: 24 tháng
Van bướm khí nén điều khiển tuyến tính

Van bướm inox điều khiển khí nén dạng tuyến tính

Với chất liệu inox, van thường dùng cho các hệ thống nước thải, hệ thống chứa tạp chất rắn có tính mài mòn. Loại van bướm inox khí nén này được dùng cho các hệ thống silo; hệ thống xi măng hay các nhà máy tinh bột, giấy…

Van chịu được nhiệt độ và áp suất cao nên phù hợp cho nhiều hệ thống dẫn chất lỏng. Van chịu được môi chất chứa hóa chất như axit nồng độ loãng hay môi chất chứa muối, nước biển…

Van bướm nhựa điều khiển khí nén tuyến tính

Thông số kỹ thuật

  • Chất liệu van: Nhựa PVC/ uPVC / CPVC
  • Trục van: Inox 304
  • Gioăng làm kín: EPDM / PTFE
  • Kích thước van: DN50 – DN500
  • Nhiệt độ làm việc MAX: 140 độ F ~ 60 độ C
  • Áp lực làm việc MAX: 150 PSI
  • Áp lực khí nén: 2 – 8bar
  • Dạng điều khiển: Tuyến tính
  • Tín hiệu: 4 – 20mA
  • Xuất xứ: Hàn Quốc / Đài Loan
  • Bảo hành: 12 tháng

Van bướm nhựa có khả năng chống ăn mòn hóa học cực tốt. Van thường dùng cho các hệ thống hóa chất, môi chất axit đậm đặc, kiềm có độ pH thấp. Van bướm điều khiển khí nén tuyến tính chất liệu nhựa có khả  năng chống ăn mòn hóa học tốt, tuy nhiên chúng có khả năng chịu nhiệt và áp lực kém. Do đó chúng ta cần đưa ra sự chọn lựa phù hợp nhất cho từng hệ thống của mình.

Tại sao nên dùng van bướm điều khiển khí nén tuyến tính?

Van bướm khí nén điều khiển tuyến tính

Tại sao dùng van bướm khí nén tuyến tính?

Có thể nhiều bạn đọc khi theo dõi vẫn chưa hẳn hiểu lý do nhiều hệ thống đã ứng dụng sản phẩm vào công việc của mình. Vậy sau đây, chúng tôi sẽ đưa ra một số ưu điểm đáng kể để dùng van tự động khí nén đó là:

  • Có thời gian đóng mở van nhanh chóng chỉ từ 1-3s.
  • Đóng mở van theo nhiều kiểu khác nhau như: dạng on/off và dạng tuyến tính. Chúng vừa có chức năng đóng mở dễ dàng, vừa có khả năng điều tiết dòng lưu chất. Thêm vào đó chúng cũng giúp tiết kiệm tối đa nhận lực hoạt động van.
  • Có đa dạng các kiểu liên kết với hệ thống đường ống dẫn như: mặt bích, wafer hay kiểu lug.
  • Các sự cố xảy ra trong hệ thống đường ống rất ít. Nhất là tình trạng chảy nổ như dòng van điều khiển điện.
  • Tận dụng các nguồn năng lượng sạch khí nén trong hệ thống để tối ưu chi phí hoạt động.
  • Tính ứng dụng trong các môi trường làm việc đa dạng; phong phú từ hóa chất, khí nén, dạng hơi hay dạng lỏng.
  • Giá thành của van rẻ hơn so với loại van bướm điều khiển điện. Và cao hơn 1 chút so với dòng van bướm cơ.

Hướng dẫn cách lắp van bướm điều khiển khí nén tuyến tính

Trước khi lắp đặt van vào trong hệ thống làm việc, các bạn cần chú ý một vài điều sau đây:

  • Vật liệu thân van: Đối với những môi trường làm việc khác nhau, cần phải lựa chọn loại vật liệu phù hợp với môi chất hoạt động. Nhất là những môi trường có chứa hóa chất, axit, hơi nóng hay khí nén cần phải chú ý nhiều hơn.
  • Thông số làm việc: Nên lựa chọn dòng van cơ có thông số làm việc cao hơn 5% với thống số làm việc của hệ thống để đảm bảo độ an toàn cao.
  • Kích thước van: Đây cũng là tiêu chí quan trọng để quá trình lắp đặt diễn ra nhanh chóng và thuận lợi. Nên chọn kích thước van cùng với kích cỡ của đường ống.
Van bướm khí nén điều khiển tuyến tính

Cách lắp van bướm điều khiển khí nén tuyến tính

Sau khi đã kiểm tra và đảm bảo van đạt chuẩn yêu cầu từ hệ thống; chúng ta sẽ tiến hành lắp đặt van theo các bước chi tiết sau đây:

  • Bước 1: Cố định chắc chắn hệ thống đường ống dẫn cần lắp đặt với van bướm khí nén tuyến tính. Việc này cũng tránh tình trạng bị rung lắp hay bị di chuyển khi tiến hành lắp van.
  • Bước 2: Đo và cắt đường ống theo đúng chiều dài của van bướm cần lắp trong hệ thống. Độ chính xác tuyệt đối sẽ đảm bảo khi lắp đặt van sẽ độ kín cao; và không bị rò rỉ lưu chất ra ngoài.
  • Bước 3: Hàn mặt bích của đường ống để làm chỗ liên kết. Đồng thời cũng cố định vị trí làm việc của van bướm.
  • Bước 4: Khi mối hàn mặt bích đã nguội hẳn thì chúng ta sẽ đưa van bướm vào vị trí cần lắp.
  • Bước 5: Chèn phần đệm làm kín vào mặt bích và mặt liên kết của van.
  • Bước 6: Lắp bulong qua các lỗ ở trên thân van và mặt bích đường ống.
  • Bước 7: Tiếp đến các bạn cần phải siết chặt đều các đầu ốc trên điểm liên kết. Không nên siết chặt 1 bên rồi mới sang bên còn lại. Vì điều đó có thể khiến thân van bị biến dạng.
  • Bước 8: Kiểm tra tổng thể lại một lần nữa và cho chảy thử trước khi đưa vào sử dụng.

Báo giá van bướm khí nén tuyến tính

Với rất nhiều dòng van bướm khí nén đóng mở tuyến tính chúng tôi không thể đăng tải hết lên Website như: Van bướm vi sinh, van bướm áp lực cao, van bướm chịu nhiệt… điều khiển khí nén tuyến tính. Trên đây chúng tôi mới giới thiệu những dòng van thông dụng nhất.

Nếu có nhu cầu về dòng van bướm khí nén đóng mở tuyến tính này, hãy liên hệ ngay với chúng tôi. Với hơn 10 năm trong ngành cung cấp van điều khiển nói chung. Chúng tôi công ty TNHH Thương Mại Tuấn Hưng Phát hiện là đơn vị số 1 tại Việt Nam phân phối độc quyền các dòng van điều khiển Kosaplus Hàn Quốc và Haitima Đài Loan.

Ngoài ra chúng tôi còn cung cấp van bi khi nén điều khiển tuyến tính, van bi điều khiển điện tuyến tính và van bướm điều khiển điện tuyến tính. Sản phẩm chúng tôi luôn luôn cam kết về chất lượng. Chế độ bảo hành chính hãng, đầy đủ chứng chỉ Co/Cq. Hãy liên hệ ngay để có giá tốt nhất.
