Van Cổng Tín Hiệu Điện – Van Cửa Kèm Công Tắc Giám Sát



Chất liệu van: Gang

Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200

Mặt bích kết nối tiêu chuẩn: JIS 10K, BS PN16, DIN PN16

Áp lực làm việc: 10kg/cm2, 16kg/cm2

Nhiệt độ làm việc: 110 độ C

Xuất xứ: Trung Quốc, Hàn Quốc

Liên hệ Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và giải đáp!

Mô tả

Van cổng được biết đến là một dòng van công nghiệp được sử dụng phổ biến trong hệ thống. Dòng van này được phân loại ra nhiều dạng khác nhau, trong đó có van cổng tín hiệu điện. Tuy nhiên, nhiều bạn đọc vẫn chưa hiểu rõ được sản phẩm. Thực chất thì đây là dòng van sử dụng thêm bộ điều khiển điện thực hiện thao tác đóng – mở tự động. Để có thể biết rõ dòng van cổng này hơn, mời bạn đọc tham khảo bài viết dưới đây.

Khái niệm về van cổng tín hiệu điện là gì?

Van cổng tín hiệu điện hay còn được hiểu là van cửa kèm thêm công tắc giám sát. Đây dòng van cổng có thể gửi tín hiệu đóng – mở van về tủ điều khiển hoặc là các thiết bị sử dụng tín hiệu này.

Dòng van sử dụng phổ biến trong hệ thống phun nước tự động trong hệ thống PCCC và thông báo tình trạng của van đóng – mở nhờ vào bảng điều khiển.

Ngoài ra, sản phẩm còn được lắp đặt trong nhà máy nước sạch, nhà máy xử lý nước sạch. Hoặc sử dụng tín hiệu điện, giúp ta phân biệt được trạng thái đóng – mở của van trên hệ thống mà ta không cần tới gần van để kiểm tra.

Van cổng tín hiệu điện dùng cho PCCC

Van cổng tín hiệu điện dùng cho PCCC

Van cổng tín hiệu điện có độ thuận tiện cao. Với hình dáng nhỏ gọn nên thuận lợi cho việc lắp đặt ở nhiều không gian khác nhau. Đặc tính được làm hoàn toàn từ gang nên thiết bị có thể hoạt động trong nhiều môi trường.

Đặc điểm nổi bật của van cổng tín hiệu điện

Với phần thân, nắp van được làm từ chất liệu gang cầu cao cấp, trọng lượng hơn. Phần thân van được thiết kế phẳng để tránh bị kẹt. Lá van thì được bọc thêm cao su để đáp ứng được các tiêu chuẩn an toàn cho hệ thống nước.

  • Cả trong và ngoài van đều được phủ thêm một sơn epoxy giúp van chống được sự ăn mòn của môi trường. Bên cạnh đó, có công tắc giám sát lấy tín hiệu từ lõi nam châm và cung cấp tín hiệu chính xác.
  • Được sản xuất theo tiêu chuẩn ISO 7259- 1998. Đi kèm đó là tiêu chuẩn cơ bản về PCCC (được sử dụng trong ngành này).
  • Kích thước giữa mặt bích theo tiêu chuẩn từng loại van trên thị trường. Với mỗi hãng sản xuất thì kích thước có sự thay đổi khác nhau.
  • Mặt bích hiện được sản xuất theo tiêu chuẩn BS, DIN, JIS và ANSI, điều này tạo ra nhiều sự lựa chọn cho người dùng.

Thông số van cổng tín hiệu điện

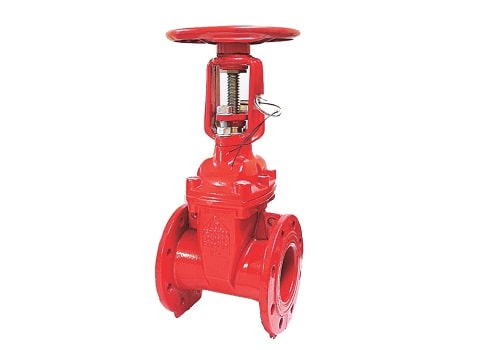

Van cổng kèm công tác giám sát

Van cổng kèm công tác giám sát

  • Chất liệu chế tạo van cổng: Gang
  • Kích thước lắp đặt: DN50 cho đến DN200
  • Kiểu kết nối mặt bích: Tiêu chuẩn sản xuất JIS, BS, DIN
  • Hoạt động trong áp lực: 10kg/cm2, 16kg/cm2
  • Mức nhiệt độ: 110 độ C
  • Nguồn gốc nhập khẩu: Trung Quốc, Hàn Quốc.
  • Công tắc giám sát hành trình: Dòng điện 24V, 220V
  • Môi trường sử dụng: nước sạch, nước thải hoặc đường ống dẫn dầu
  • Giấy tờ chứng nhận: CO – CQ

Đặc điểm cấu tạo và cách hoạt động của van cổng tín hiệu điện

Đây là một loại van cổng có cấu tạo đặc biệt, vậy nên cách hoạt động của van cổng tín hiệu điện cũng có điểm khác biệt so với các loại van cổng thông thường. Theo dõi tiếp bài viết để biết thêm những điểm nổi bật trong cấu tạo và cách hoạt động của loại van này.

Cấu tạo của van cổng tín hiệu điện

Van chặn kèm công tắc giám sát là một loại van cổng có cấu tạo đặc biệt. Mỗi bộ phận được lắp ráp đều có chức năng riêng. Và đặc điểm của các bộ phận như sau:

  • Thân van: Bộ phận được làm hoàn toàn từ chất liệu gang, gang cầu. Và bên ngoài được phù thêm một lớp sơn epoxy độ dày cao. Tạo cho van cổng khả năng chống bám bụi, tạo khả năng chống ăn mòn trong nhiều môi trường khác nhau.
  • Cánh van: Được bao bọc bởi cao su giúp cho van có độ kín hơn. Chi tiết này có hình nêm hoặc hình vuông và được là từ gang, bọc thêm viền đồng hoặc inox 304. Đây chính là nơi tiếp xúc trực tiếp với đường ống.
  • Trục van: Được làm hoàn toàn từ chất liệu inox 304. Được nối liền với đĩa van và tay quay, kéo dài và cao hẳn lên trên. Phía dưới trục/ty van sẽ được gắn trực tiếp với lá van thông qua then chốt. Còn đầu trên thì được kết nối với bộ phận tay quay vô lăng bằng lỗ ren.
  • Nắp bịt kín nằm ở phía trên nắp van, vị trí mà ty van đi qua. Nắp này có chức năng chính là không cho dòng chảy rò rỉ ra bền ngoài. Khi vận hành tay quay, giúp ty van sẽ chuyển động lên xuống để đóng – mở van.
  • Phần khớp cổ được gắn thêm cảm biến để báo tín hiệu về tình trạng đóng – mở của van về trung tâm điều khiển. Công tắc giám sát này lấy tín hiệu từ lõi nam châm và cung cấp tín hiệu chính xác.
  • Tay vặn được thiết kế giống với hình dáng vô lăng, được làm bằng chất liệu đồng. Đây chính là bộ phận trợ lực để vận hành van.
  • Mặt bích tiêu chuẩn BS, JIS kết nối đường ống và được siết chặt bởi bulong, chèn thêm gioăng làm kín để tạo độ kín cao.

Ngoài van cổng kèm công tắc giám sát thì van dao cũng là một loại van cổng có cấu tạo đặc biệt.

Cách hoạt động của van cổng kèm công tắc giám sát

Về cơ bản, van chặn kèm công tắc giám sát cũng hoạt động như các loại van cổng thông thường. Khi tác động lực lên vô lăng sẽ làm chuyển động trục van, từ đó khiến đĩa van nâng lên hoặc hạ xuống.

Điểm khác biệt của loại van cổng này là trong quá trình đóng-mở van, bộ tín hiệu sẽ truyền tín hiệu về tủ điều khiển và cho chúng ta biết trạng thái đóng-mở hiện tại của van.

Điểm cộng và điểm hạn chế của van cổng tín hiệu điện

Van cổng có công tắc giám sát

Van cổng có công tắc giám sát

Điểm cộng của van cổng có công tắc giám sát

  • Thông báo được chính xác trạng thái đóng – mở của van cổng.
  • Người dùng có thể quan sát từ xa thông qua hệ thống dây tín hiệu ở tủ điều khiển hoặc là cả hệ thống điều khiển.
  • Ứng dụng đa dạng cho các kích thước đường ống.
  • Khi thực hiện thao tác đóng – mở một cách nhẹ nhàng, nhanh chóng và các thao tác dễ dàng khi sử dụng.
  • Chất liệu chế tạo có độ bền cao, được phủ thêm lớp sơn chống rỉ bên ngoài. Có thể chống rỉ sét, ăn mòn tăng tuổi thọ của van.

Điểm hạn chế của van cổng

  • Đĩa van dễ bị ăn mòn khi sử dụng với mục đích điều tiết dòng chảy bên trong đường ống.
  • Van cổng có thể bị kẹt nếu lâu ngày không sử dụng thao tác đóng – mở. Vậy nên cần phải thường xuyên tra dầu vào vị trí tay quay, trục van. Đây là hai bộ phận chuyển động trong quá trình vận hành van.

Các dòng van cổng tín hiệu điện phổ biến

Dựa vào đặc điểm cấu tạo và nguồn gốc xuất xứ, van chặn tín hiệu điện có các dòng phổ biến dưới đây.

Van cổng tín hiệu điện ty nổi

Đây chính là dòng van sử dụng van cổng ty nổi và gắn thêm công tắc giám sát để báo vị trí của van. Đây được xem là dòng van sử dụng phổ biến nhất hiện nay.

Việc sử dụng ty nổi giúp người vận hành dễ dàng nắm bắt vị trí van, đồng thời tạo điều kiện dễ dàng thao tác và sử dụng. Đồng thời van cổng ty nổi cũng dễ dàng quan sát được tình trạng đóng – mở khi tín hiệu điện gặp vấn đề về nguồn cấp hoặc dây dẫn.

Van cổng tín hiệu điện ty chìm

Loại thiết bị sử dụng trong hệ thống ngoài trời với ưu điểm là bảo vệ các hệ thống trục van. Từ đó giúp van tránh được hiện tượng rỉ sét, độ ăn mòn khi sử dụng trong hệ thống.

Van cổng tín hiệu điện Hàn Quốc

Dòng van được THP nhập khẩu trực tiếp và phân phối độc quyền từ thương hiệu Wonil – Hàn Quốc. Van được sản xuất theo tiêu chuẩn châu Âu cùng với tiêu chuẩn phòng cháy chữa cháy KFI, ISO 9001:2015…

Sản phẩm được làm từ gang, giúp thiết bị chịu được áp lực lên đến 2.8Mpa, thuộc vào dòng van có chất lượng cao, chuyên sử dụng cho hệ thống PCCC ở tòa nhà, chung cư và các nhà cao tầng hiện nay.

Van cổng tín hiệu điện Đài Loan

Dòng van này được sản xuất dựa trên dây chuyền công nghệ tiên tiến, hiện đại của Đài Loan. Sản phẩm cũng được sử dụng phổ biến trong hệ thống PCCC và cấp thoát nước hiện nay.

Van cổng tín hiệu điện Trung Quốc

Van cổng Trung Quốc được khách hàng đánh giá cao về chất lượng sản phẩm. Đây được xem là một sự lựa chọn tốt cho khách hàng sử dụng hiện nay.

Ứng dụng của van cổng tín hiệu điện

Van cổng có công tắc giám sát được sử dụng để kiểm soát tốt dòng chảy của lưu chất đi qua van. Thông báo được tình trạng đóng – mở và điều tiết lưu chất của van cổng. Nhờ vậy, van cổng loại này được sử dụng ở nhiều hệ thống khác nhau, cụ thể là:

Ứng dụng van cửa tín hiệu điện

Ứng dụng van cửa tín hiệu điện

  • Được ứng dụng trong hệ thống PCCC. Đây chính là ứng dụng được sử dụng phổ biến nhất của dòng van cổng này. Vì thiết bị giúp người dùng có thể biết rõ được van đang đóng hay mở. Và biết được tình trạng để xử lý kịp thời sự cố cháy nổ xảy ra.
  • Lắp đặt trong hệ thống nước sạch, hệ thống xử lý nước thải công nghiệp. Trong hệ thống nhà máy sử dụng nhiều loại máy móc, thiết bị thì van chặn tín hiệu điện báo trạng thái của van là vô cùng cần thiết.
  • Sử dụng phổ biến trong ứng dụng tưới tiêu tự động như: nông trại, trang trại, những hệ thống chăn nuôi.
  • Lắp đặt trong hệ thống tự động hóa trong doanh nghiệp.

Địa chỉ cung cấp van cổng tín hiệu điện chính hãng

Công ty TNHH TM Tuấn Hưng Phát được biết đến là đơn vị chuyên cung cấp các sản phẩm có chất lượng tốt. Các loại van cổng được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng đến từ các nước như: Hàn Quốc, Đài Loan, Nhật Bản, Malaysia….

Hình ảnh van cửa chặn chất lượng - chính hãng tại Tuấn Hưng Phát

Hình ảnh van cửa chặn chất lượng – chính hãng tại Tuấn Hưng Phát

Tuấn Hưng Phát chuyên cung cấp các loại van cổng ty chìm, van ty nổi, van cổng có kèm công tác giám sát, van cổng điều khiển tự động. Cung cấp đầy đủ các kích thước, chất liệu và mẫu mã khác nhau, phù hợp cho nhiều tòa nhà, xí nghiệp, xây mới. Và ứng dụng trong hệ thống nhà máy hoạt động nên sử dụng các dòng van cổng tín hiệu điện.

Nắm bắt được nhu cầu đó, Tuấn Hưng Phát đã tiên phong nhập khẩu các sản phẩm chất lượng cao. Và đáp ứng được nhu cầu từ cơ bản đến nâng cao. Hãy liên hệ ngay với chúng tôi để nhận các thông tin chi tiết về sản phẩm. Cũng như nhận được báo giá chi tiết về sản phẩm từ nhân viên tư vấn.

Tại sao nên lựa chọn Tuấn Hưng Phát làm đơn vị cung cấp van cổng tín hiệu điện?

Thực tế, trên thị trường có nhiều đơn vị cung cấp tạo nên nhiều sự lựa chọn dành cho khách hàng. Tuy nhiên, chúng tôi tin rằng quý khách có đủ cách nhìn nhận về một đơn vị uy tín. Với điều kiện này, quý khách không thể bỏ qua đơn vị hợp tác Tuấn Hưng Phát với những lý do sau:

  • Tuấn Hưng Phát là đơn vị hàng đầu, chuyên nhập khẩu trực tiếp các dòng van cổng, van công nghiệp, thiết bị đo lưu lượng… Với những thương hiệu lớn và nổi tiếng trên thế giới nên chất lượng luôn được đảm bảo.
  • Các sản phẩm đều được cam kết giá thành tốt – rẻ nhất – chiết khấu cao – sát với giá nhập trên thị trường.
  • Công ty có đội ngũ tư vấn viên, đội ngũ kỹ thuật, vận chuyển được đào tạo bài bản. Vì vậy, chất lượng dịch vụ luôn được đánh giá cao. Có thể phục vụ khách hàng 24/7, giải đáp các thắc mắc, đưa ra giải pháp tối ưu nhất.
  • Là đơn vị hàng đầu trong ngành cung cấp van nên khi đến với chúng tôi, quý khách sẽ được trải nghiệm một hệ thống sinh thái đa dạng về kích thước, chất liệu, mẫu mã, thương hiệu khác nhau. Chúng tôi chắc chắn rằng có thể cung cấp các mặt hàng mà quý khách đang cần.
  • Hơn hết, các sản phẩm đều được hưởng chế độ bảo hành rõ ràng, lâu dài. Hưởng chế độ 1 đổi 1 khi xuất hiện lỗi từ nhà sản xuất.

Thông qua những thông tin trên, chắc hẳn quý khách đã lựa chọn được cho mình một đơn vị uy tín để hợp tác. Vậy quý khách còn chần chừ gì nữa mà không liên hệ ngay với chúng tôi để được hỗ trợ một cách tốt nhất.
