Van cổng hay còn gọi là van cửa tên kỹ thuật là Gate valve được dùng phổ biến trong công nghiệp. Ưu điểm của van cổng là khi van mở hoàn toàn cửa van không nằm trong dòng chảy của lưu chất, không gây cản trở nhiều làm sụt áp hay mất năng lượng trong hệ thống.

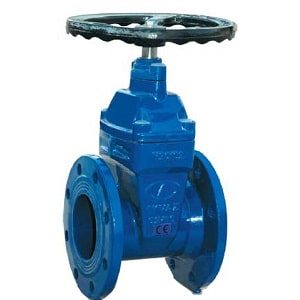

Van cổng - Van cửa - Van chặn nước - Gate valve

Van cổng – Van cửa – Van chặn nước – Gate valve

Van cửa kết nối với đường ống bằng mặt bích, tùy theo từng nhà sản xuất mà các loại van cổng kết nối mặt bích theo các tiêu chuẩn khác nhau như: BS, JIS, ANSI, DIN.

Khi lựa chọn van cửa chúng ta cầu lưu ý đến chi tiết này để lựa chọn van và mặt bích cùng tiêu chuẩn mới có thể lắp đặt được với nhau.

Loại van này phía trên phần nắp van có khoảng không để kéo tấm cửa van lên phía trên khi mở van.

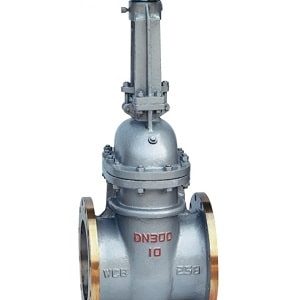

Van cổng ty nổi dùng cho hệ thống PCCC

Van cổng ty nổi dùng cho hệ thống PCCC

Tham khảo các thông số kỹ thuật chung cơ bản của các loại van cửa.

Thông số kỹ thuật van cổng

Thông số kỹ thuật

  • Chất liệu: Gang, thép, inox 304, inox 201
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400…
  • Kết nối mặt bích: 10K, PN16, #150LB
  • Áp suất làm việc: 16bar
  • Áp lực test: 21bar
  • Kiều van: Ty chìm, ty nổi
  • Điều khiển: Tay quay vô lăng
  • Áp lực: 16kg/cm2
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng

Hiện tại chúng tôi đang phân phối độc quyền các loại van cổng thương hiệu Wonil Hàn Quốc. Sản phẩm cam kết chất lượng, bảo hành 15 tháng, đầy đủ chứng chỉ Co/Cq. Giao hàng tận nơi theo yêu cầu.

Liên hệ Hotline: 0936.855.444 và Email: kd.vanphukien@gmail.com để được tư vấn và báo giá!

Hãy cùng tìm hiểu thêm các thông tin cơ bản về các loại van cửa qua bài viết sau.

Van cổng là gì?

Van cổng giống như tên gọi của chúng, loại van này có đĩa van kéo lên hạ xuống dạng cánh cổng để điều khiển van đóng mở. Do đó chúng còn có tên gọi khác là van cửa hay van chặn nước. Tên tiếng anh là gate valve.

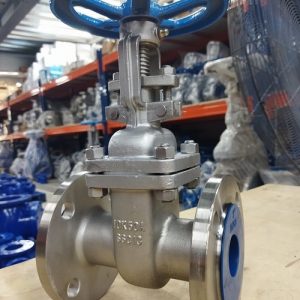

Van cổng inox mặt bích

Van cổng inox mặt bích

Một số loại van cổng thường được sử dụng phổ biến hiện nay đó là:

  • Van cổng ty nổi
  • Van cổng ty chìm
  • Van cổng inox
  • Van cửa đồng
  • Van cửa dao
  • Van cổng tín hiệu điện

Cấu tạo van cửa

Cấu tạo cơ bản của van cửa

Cấu tạo cơ bản của van cửa

Van cửa có cấu tạo cơ bản gồm các bộ phân chính như:

  1. Handwheel
  2. Yoke sleeve
  3. Gland Flange
  4. Gland eye bolt
  5. Packing
  6. Bonnet bolt
  7. Body
  8. Bonnet
  9. Black seat
  10. Stem
  11. Seat ring
  12. Wedge

Nguyên lý làm việc của van cổng

Nguyên lý hoạt động của van cổng

Nguyên lý hoạt động của van cổng

Ban đầu đĩa van chặn ngan đường ống, không cho nước chảy qua. Khi xoay vô lăng điều khiển, ty van chuyển động và kéo đĩa van đi lên. Lúc này cửa van mở ra và nước được chảy qua van.

Khi xoay vô lăng theo chiều ngược lại, ty van sẽ kéo đĩa van đi xuống và đóng cửa van lại. Lúc này van đóng hoàn toàn và ngăn dòng chảy đi qua van.

Lưu ý khi lựa chọn van cổng

Khi lựa chọn van cổng chúng ta cần lưu ý những điểm sau:

  • Lựa chọn đúng loại van theo chất liệu: Gang, đồng, inox, thép. Chất liệu của van ảnh hưởng tới nhiệt độ làm việc của van và môi chất mà van có thể sử dụng. Các môi chất có tính ăn mòn cao cần lựa chọn van chất liệu inox.
  • Lựa chọn van thay thế cần lưu ý tới chuẩn kết nối của van. Các loại van kết nối mặt bích cần cùng tiêu chuẩn với nhau: JIS 10K, BS PN16, ANSI class150.
  • Lựa chọn loại van chất lượng, đúng thông số kỹ thuật. Lưu ý chọn lựa nhà cung cấp uy tín, chế độ bảo hành tốt để đảm bảo chất lượng và yên tâm khi sử dụng

Nếu các bạn còn phân van chưa biết tìm mua van cổng, van cửa ở đâu. Hãy liên hệ ngay chúng tôi. Hotline: 0936.855.444 để được tư vấn và giải đáp!
