Van Cổng Mặt Bích | Wonil – Hàn Quốc

Van cổng mặt bích được Tuấn Hưng Phát nhập khẩu chính hãng từ thương hiệu Wonil – Hàn Quốc. Mặt bích của thương hiệu này được sản xuất theo tiêu chuẩn mặt bích JIS 10K PN16. Sản phẩm được chế tạo từ chất liệu gang hoặc inox. Chính vì vậy, thiết bị được sử dụng phổ biến trong những hệ thống công nghiệp khác nhau. Hãy theo dõi bài viết dưới đây để hiểu rõ hơn về van cổng mặt bích.

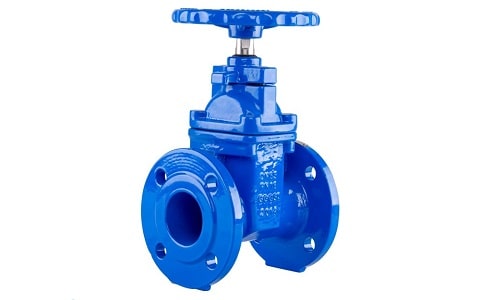

Van cổng mặt bích là gì?

Van cổng mặt bích hay còn được gọi là van cổng lắp bích, van cửa mặt bích hoặc van cổng BB. Đây là thiết bị được thiết kế với 2 đầu kết nối với đường ống thuộc dạng lắp bích. Sản phẩm được sản xuất theo tiêu chuẩn JIS và kết nối với đường ống thông qua mặt bích nhờ vào bulong, đai ốc.

Thiết bị được chế tạo từ chất liệu gang, thép, inox. Và dựa vào điều kiện làm việc cũng như yêu cầu của hệ thống đường ống mà chúng ta có thể lựa chọn được sản phẩm phù hợp với hệ thống của mình.

Loại van cổng này thích hợp lắp đặt trong hệ thống có kích thước lớn. Việc sử dụng dạng lắp bích tạo ra độ chắc chắn cho hệ thống. Sản phẩm thích hợp lắp đặt trong đường ống phi 63mm trở lên.

Van cổng dạng lắp bích được chia ra làm 2 loại chính: van cổng lắp bích ty chìm và van cổng ty nổi. Thiết bị có bộ điều khiển bằng tay, điều khiển điện, khí nén.

Thông số van cổng mặt bích

• Thân van: Được làm từ gang cầu, gang, thép cacbon, inox
• Dạng van cổng: ty nổi, ty chìm
• Kích thước lắp đặt trong hệ thống: DN50 – DN65 cho đến DN500, DN600
• Hoạt động tối đa trong áp lực: 25 bar
• Bộ phận gioăng làm kín: Teflon, EPDM
• Nắp van: được làm từ gang, gang cầu hoặc inox
• Trục van: được làm từ thép không gỉ, inox
• Chất liệu chế tạo tay quay: thép hoặc gang
• Hoạt động trong mức nhiệt: từ 110 cho đến 200 độ C
• Các tiêu chuẩn sản xuất mặt bích: JIS 10K, DIN PN16, ANSI
• Nhập khẩu quốc gia: Hàn Quốc, Malaysia, Đài Loan Thổ Nhĩ Kỳ
• Thương hiệu nhập khẩu: Wonil, ARV, AUT, FAF
• Chế độ bảo hành: từ 12 tháng cho đến 24 tháng

Cấu tạo và nguyên lý hoạt động van cổng mặt bích

Cấu tạo chính của van bướm mặt bích gồm 5 bộ phận:

• Thân van được làm từ inox hoặc gang, thép với thiết kế hai mặt bích để kết nối với đường ống.
• Vô lăng được sử dụng để vận hành, điều khiển van đóng mở. Trong các hệ thống tự động hóa, vô lăng được thay bằng bộ điều khiển điện hoặc khí nén.
• Ty van được nối với vô lăng và đĩa van để truyền động từ vô lăng làm cho đĩa van di chuyển lên xuống.
• Đĩa van có nhiệm vụ nâng lên hạ xuống để điều khiển chất lỏng đi qua đường ống. Thông thường đĩa van không nằm trong dòng chảy khi van mở.
• Đệm làm kín có nhiệm vụ ngăn chặn sự rò rỉ lưu chất khi đóng van.

Khi vận hành, người dùng chỉ cần xoay vô lăng để điều khiển van đóng mở. Khi mở vô lăng và xoay kịch vòng thì đĩa van sẽ chuyển từ trạng thái đóng sang mở. Khi xoay kịch theo chiều ngược lại thì đĩa van trở lại trạng thái đóng.

Tại sao người ta thiết kế mặt bích cho van cổng?

Đối với những hệ thống có kích thước lớn thì việc sử dụng mặt bích để kết nối với đường ống sẽ tạo ra tiện lợi không thể bỏ qua. Các thiết bị liên kết với nhau bằng mặt bích. Khi lắp đặt, sử dụng bulong, ốc vít để tạo thành một hệ thống ống dẫn chuyên nghiệp.

Khi sử dụng mặt bích trong hệ thống sẽ mang đến những lợi thế lớn trong đường ống. Cụ thể như sau:

• Kiểu kết nối dễ dàng lắp đặt, kiểm tra và sửa chữa.
• Lắp đặt khá đơn giản và dễ dàng bảo trì và vận hành khi gặp sự cố.
• Mang lại hiệu quả cao giúp người dùng có thể kiểm tra và điều chỉnh một cách dễ dàng.

Chất liệu chế tạo nên van cổng mặt bích được xem là yếu tố quan trọng và được quan tâm. Đối với các hệ thống nước sạch, hệ thống PCCC thì van cổng gang được sử dụng phổ biến. Còn đối với môi trường có đặc tính ăn mòn, ta nên sử dụng van cổng inox. Và van cổng thép được dùng phổ biến trong môi trường có áp lực, nhiệt độ cao.

Bạn cũng có thể tham khảo dòng van cổng kết nối ren với đường ống, đó là van cửa đồng

Ưu điểm của van cổng mặt bích

Thuộc dòng van 2 chiều tiện lợi

Van cổng được biết đến là một trong số loại van có thể sử dụng để lưu thông dòng chảy theo 2 chiều. Vì vậy, phụ thuộc vào nhu cầu sử dụng mà người dùng có thể đổi chức năng của sản phẩm.

Độ bền cao, ít phải bảo trì

Mặc dù chi phí đầu tư van cổng có cao hơn so với van bướm. Nhưng chất lượng mà van cổng lắp bích mang lại thì có độ bền tốt, phù hợp với những công trình, dự án khai thác lâu dài.

Van cổng rất ít khi phải bảo trì vì cánh van không nằm trong đường ống khi mở van. Vậy nên việc chịu ăn mòn hay áp lực thường xuyên thường không có.

Lưu lượng và áp suất của van ít khi bị thay đổi

Việc cánh van mỗi lần mở đều được nằm ở phía trên, giúp cho van không bị ảnh hưởng bởi áp suất của lưu chất. Mà giúp cho hệ thống đường ống vận hành một cách ổn định và độ trơn tru tốt hơn.

Khả năng vận hành, tiết kiệm được năng lượng

Với đặc điểm của đĩa van được chế tạo theo phương vuông góc với hướng dòng chảy. Và cách bố trí này giúp cho người dùng tiêu tốn ít năng lượng để vận hành tay quay để thực hiện được quá trình đóng- mở van một cách dễ dàng.

Chiều rộng thân van hẹp, thuận tiện cho việc bố trí lắp đặt

Nếu lắp đặt van trong hệ thống có đường ống lớn, ta nên lắp theo chiều ngang. Chiều rộng của van cổng rất hẹp so với van bi và van cầu. Điều này giúp cho quá trình lắp đặt, bố trí lắp đặt van trở nên tiện lợi hơn rất nhiều.

Van cổng được sử dụng phổ biến và ứng dụng hầu hết trong ngành nghề khác nhau nên người dùng cần lắp đặt van trong môi trường phù hợp với chất liệu chế tạo của van.

Phân loại van cổng mặt bích

Dựa theo chất liệu tạo nên van cổng và xuất xứ, có nhiều loại van cổng mặt bích khác nhau, cụ thể như sau:

Van cửa mặt bích inox

Dòng van được làm hoàn toàn từ chất liệu inox cao cấp. Vì vậy, giúp cho van có khả năng vận hành tốt, đảm bảo tuổi thọ cao; giúp van có khả năng chịu được môi trường nhiệt độ và áp lực cao. Bên cạnh đó, giúp van có khả năng chống mài mòn tốt. Tuy nhiên, giá thành van cổng inox lại khá cao.

Van cửa mặt bích gang

Loại này thì được làm từ gang cầu, gang xám hoặc gang dẻo giúp van có khả năng chịu được áp lực và chống va đập tốt. Chất liệu này giúp thiết bị hoạt động tốt trong nhiều môi trường khác nhau. Đặc biệt, đĩa van của thiết bị được làm từ inox và bọc thêm lớp cao su. Từ đó, giúp cho van có độ bền tốt, chịu được ăn mòn từ lưu chất. Hơn hết, giá thành van cổng gang lại ở mức vừa phải.

Van cửa mặt bích thép

Đây là hệ thống công trình đặc biệt giúp cho van có thể chịu được nhiệt độ và áp lực tốt. Với những môi trường có nhiệt độ, áp lực cao thì van cổng thép chính là sự lựa chọn thông mình. Dòng van này có khả năng chịu được nhiệt lên đến 400 độ C.

Van cửa mặt bích Hàn Quốc

Đối với Hàn Quốc thì có rất nhiều hãng sản xuất van công nghiệp nhưng thương hiệu Wonil được đánh giá cao về chất lượng. Các sản phẩm được tạo ra đều có chất lượng tốt mà giá thành tương đối phù hợp với nhu cầu sử dụng.

Hiện Tuấn Hưng Phát là đơn vị phân phối độc quyền các sản phẩm van Wonil, liên hệ ngay để được tư vấn

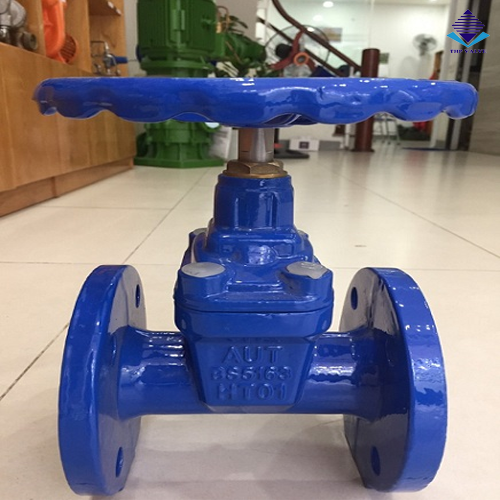

Van cổng mặt bích Malaysia

Cũng giống như Hàn Quốc thì Malaysia cũng có nhiều đơn vị sản xuất van công nghiệp như: AUT, ARV, Arita,… Sản phẩm được sản xuất dựa trên dây chuyền công nghệ tiên tiến. Sản phẩm đạt chuẩn và thông qua những khâu kiểm định nghiêm ngặt. Vì vậy, sản phẩm chất lượng vô cùng tốt và giá thành phù hợp.

Van cửa mặt bích Đài Loan

Dòng sản phẩm này được biết đến từ những thương hiệu khác nhau. Nhưng tất cả đều được đánh giá là một sản phẩm có chất lượng cao, giá thành lại vừa phải.

Van cửa mặt bích ty nổi

Dòng van này được thiết kế hai bên là hai mặt bích, kết nối với đường ống, có kiểu vận hành là ty nổi. Van cổng ty nổi cho phép người vận hành thuận tiện quan sát trạng thái đóng/mở của van. Hơn hết, giúp người dùng quan sát và nắm bắt được trạng thái hoạt động của van bằng mắt thường.

Van cổng mặt bích ty chìm

Dòng van này ngược với van ty nổi ở chỗ: Sản phẩm có thiết kế thông minh với ty van được nằm trong thân van. Thiết kế này giúp ty van tránh được tình trạng ăn mòn hoặc hỏng hóc, thích hợp lắp đặt trong hệ thống có không gian nhỏ.

Ứng dụng của van cổng mặt bích

Do liên kết mặt bích chắc chắn nên van cổng mặt bích được sử dụng phổ biến ở những đường ống kích thước lớn, áp lực cao. Một số ứng dụng của van bướm mặt bích như:

• Ứng dụng trong các đường cấp thoát nước, hệ thống nước ngầm, nước nóng,…
• Lắp đặt ở các trạm bơm, hệ thống bơm PCCC
• Lắp đặt tại các nhà máy nhiệt điện, thủy điện, luyện kim, hóa chất,…
• Ứng dụng trong các hệ thống của ngành dầu khí, hàng hải, đóng tàu, …
• Ứng dụng trong các nhà máy, xí nghiệp sản xuất, chế tạo,…

Cách lựa chọn van cổng mặt bích cho hệ thống

Van cổng mặt bích được kết nối đường ống và phụ kiện khác nhau. Sản phẩm có mặt bích được sản xuất theo tiêu chuẩn JIS, BS, DIN, ANSI. Và thân van được làm từ những chất liệu khác nhau nên phù hợp với môi trường hoạt động cũng khác nhau. Cụ thể như sau:

Dòng van này được sử dụng trong hệ thống xử lý nước thải, hệ thống cung cấp nước sạch. Hoặc là hệ thống phòng chữa cháy thì ta nên sử dụng van cửa gang mặt bích.

Đối với hệ môi trường có độ ăn mòn cao ta nên lựa chọn dòng van được làm từ inox giúp van có khả năng chống ăn mòn và độ oxi hóa tốt. Còn đối với môi trường có áp lực và nhiệt độ quá cao thì ta có thể sử dụng dòng van được làm từ thép.

Tiếp đến, cần lựa chọn chất liệu gioăng làm kín, đây chính là yếu tố được nhiều khách hàng quan tâm. Vì chất lượng gioăng có tốt thì nó không ảnh hưởng tới nhiệt độ làm việc cũng như môi trường làm việc của van cổng.

Thông thường gioăng làm kín được làm từ chất liệu Teflon. Chất liệu này giúp cho chi tiết làm việc được trong môi trường có nhiệt độ từ 110 cho đến 220 độ C nên có thể sử dụng được trong môi trường nước thải, hệ thống chứa lưu chất ăn mòn.

Hướng dẫn lắp đặt van cổng mặt bích

Sau khi ta lựa chọn được van cổng lắp bích phù hợp với hệ thống thì ta cần lắp đặt thiết bị chính xác và đúng với quy trình. Cụ thể quá trình lắp đặt như sau:

• Cài đặt van theo bất kỳ hướng nào. Thông thường thì van được lắp theo phương thẳng đúng (đối với van có kích thước lớn hơn). Điều này giúp người vận hành dễ dàng sử dụng được tay quay vô lăng.
• Tiếp đến, cần kiểm tra cấu tạo sản phẩm, ghế và đĩa van trước khi lắp đặt. Và cần đảm bảo rằng van không có lỗi hay thiếu sót trong khâu vận chuyển.
• Hoàn tất các việc hàn trước khi đưa van cổng vào lắp đặt. Và đảm bảo rằng mặt bích đã được làm mát bằng với nhiệt độ môi trường.
• Cần đảm bảo các tàn dư của chất hàn, chất thải, rỉ sét hoặc mảnh vụn khác không có trong đường ống trước khi lắp đặt.
• Không nên để vênh mặt bích hoặc sai lệch mặt bích. Điều này sẽ tạo ra hiện tượng rò rỉ lưu chất ra bên ngoài môi trường.
• Khi các đường ống được cài đặt ở giữa, chèn các bulong sao cho đáy của van nằm trên chúng, để ngăn chặn van không bị tụt ra khỏi đường ống.
• Khi van ổn định vào vị trí lắp đặt, cần phải siết chặt với lực vừa đủ. Tránh làm biến dạng lớp gioăng bên trong.
• Cuối cùng, khi hoàn tất thì ta nên vận hành van nhiều lần để có thể đảm bảo rằng mối nối không bị di chuyển hay bung ra trong quá trình cài đặt.

Nhận báo giá van cổng mặt bích chi tiết

Hiện nay có nhiều đơn vị cung cấp van cửa mặt bích nên việc nhận báo giá van cổng mặt bích chi tiết không quá khó. Tuy nhiên, bạn phải tìm cho mình đơn vị cung cấp uy tín để mua sản phẩm chất lượng với mức giá phù hợp.

Hiện nay, Công ty TNHH TM Tuấn Hưng Phát đang là đơn vị chuyên cung cấp các loại van cổng mặt bích đó là: Van cổng ty nổi, van ty chìm, van cổng nắp chụp và van cổng tín hiệu điện,… chất lượng cao, giá thành phải chăng. Tất cả các sản phẩm đều được nhập khẩu trực tiếp, đảm bảo về chất lượng. Thiết bị được đưa đến tay khách hàng đều đã trải qua nhiều khâu kiểm định nghiêm ngặt của hãng.

Bên cạnh đó, các loại van cổng còn được hưởng chế độ bảo hành từ 12 đến 24 tháng, chế độ 1 đổi 1 khi có lỗi từ nhà sản xuất. Để biết rõ thông tin sản phẩm và nhận được báo giá chính xác. Quý khách vui lòng liên hệ đến số điện thoại bên dưới để nhận báo giá van cổng mặt bích chi tiết.
