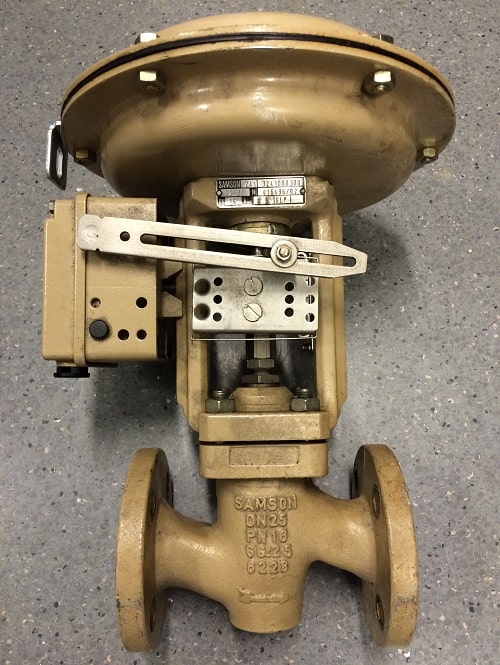

Van Cầu Điều Khiển Bằng Khí Nén



Thông số kỹ thuật

  • Chất liệu van: Gang
  • Kết nối: Mặt bích
  • Tiêu chuẩn kết nối: JIS 10K, DIN PN16
  • Áp lực làm việc: 16bar
  • Nhiệt độ: 220 độ C
  • Điều khiển: On Off / Tuyến tính
  • Áp khí nén điều khiển: 0 – 8bar
  • Xuất xứ: Ý
  • Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá chi tiết!

Mô tả

Van cầu điều khiển bằng khí nén hay van cầu điều khiển khí nén là dòng van được kết nối với đầu điều khiển đóng mở thông qua nguồn áp suất khí nén. Van cầu khí nén hiện nay đang có 2 kiểu điều khiển on off và điều khiển tuyến tính.

Van cầu điều khiển bằng khí nén là gì?

Van cầu điều khiển khí nén có tên tiếng Anh là Controls globe valve with pneumatic actuator. Đây là dòng van vận hành tự động nhờ vào lực áp suất của khí nén để kiểm soát tốt lưu lượng dòng chảy bên trong hệ thống dễ dàng. Bên cạnh đó, van cũng hoạt động đóng mở ON/OFF đơn giản,

Van cầu khí nén là dòng van cho phép kiểm soát tốt tốc độ và lưu lượng dòng chảy bên trong hệ thống. Các bộ truyền động bằng khí nén trên đã sử dụng các tín hiệu phản hồi để điều khiển đóng mở van chính xác.

Van cầu điều khiển khí nén tuyến tính

Van cầu điều khiển khí nén tuyến tính

Cấu tạo của van cầu điều khiển khí nén

Dòng van này được chia thành 2 bộ phận chính là: bộ điều khiển khí nén và van cầu dạng cơ. Ngoài ra, chúng cũng được trang bị thêm những thiết bị khác như: bộ định vị van khí nén, van điện từ khí nén,..

Van cầu dạng cơ

Dòng van cầu này có phần thân là bộ phận tiếp xúc trực tiếp với dòng môi chất và cũng là nơi chịu lực chính. Đồng thời, đây cũng là nơi chứa tất cả các chi tiết bên trong van. Van cầu gang thường là loại 2 cổng. Cũng có loại van cầu 3 cổng nhưng không được sử dụng thông dụng và dùng chủ yếu để phân chia dòng chảy và đổi hướng.

Van cầu được dùng chủ yếu trong các loại môi chất có tính ăn mòn, nhiệt độ và áp lực làm việc cao. Nếu van cầu được lắp theo phương ngang trên đường ống dẫn sẽ hãy bị tồn dư lại chất lỏng trong thân. Từ đó, gây tắc nghẽn hoặc làm mòn thân van nếu thời gian dài không sử dụng.

Để tránh tình trạng này xảy ra, chúng ta có thể dùng van cầu xiên hay van cầu góc. Thân van thường được làm từ các kim loại chịu lựa, chịu nhiệt như: gang, inox, thép.

Van cầu điều khiển bằng khí nén

Cấu tạo của van cầu khí nén

Bộ điều khiển khí nén

Thiết bị truyền động khí nén của dòng van này thường sẽ có 2 dạng là piston và dạng màng. Khác với bộ truyền động cho dòng van bướm, van bi sẽ hoạt động theo dạng quay thì van cầu lại chuyển động theo dạng lên xuống.

Bộ truyền động dạng piston

Dạng piston này có cấu tạo và hoạt động tương tự như một chiếc xi lanh bao gồm 1 piston di chuyển trong 1 nòng xilanh. Trục van kết nối trực tiếp với piston, khi khí nén đẩy piston đi lên kéo theo trục và và đĩa van sẽ mở. Còn khi khí nén đẩy piston đi xuống trục van cũng đi xuống và van đóng.

Bộ truyền động khí nén dạng piston này cũng có 2 dạng tác động đơn và tác động kép.

Tác động đơn: Chỉ sử dụng áp suất khí nén trong 1 chu trình đóng hay mở. Sau đó, chúng sẽ nhờ lực đàn hồi từ lò xo được tích hợp thêm để quay trở lại trạng thái ban đầu. Cũng có thể hiểu đơn giản là bộ truyền động sẽ có thêm 1 hay nhiều lò xo để thực hiện 1 trong 2 chu trình đóng/mở van.

Tác động kép: Sử dụng áp suất khí nén để thực hiện cả 2 quá trình đóng và mở van. Trong bộ truyền động tác động khí nén không sử dụng lò xo nên quá trình đóng mở hoàn toàn dựa vào khí nén.

Thiết bị truyền động bằng piston thường sẽ có hành trình dài hơn với lực đẩy lớn hơn so với dạng màng.

Bộ truyền động khí nén dạng màng

Đây là bộ truyền động tác động đơn với cấu tạo gồm: màng chính, lò xo. Chúng nhờ vào lực đàn hồi của lò xo và hành trình vận hành của màng. Thiết bị này được sử dụng phổ biến trong việc điều khiển van cầu. Bởi nó có giá thành rẻ, cấu tạo đơn giản và quá trình lắp đặt, vận hành dễ dàng.

Bộ định vị van khí nén

Đây là thiết bị hoạt động vào nguyên lý cân bằng lực để định vị chính xác đĩa van. Van hoạt động theo tín hiệu khí nén đã tiếp nhận. Bộ định vị sẽ xác định chính xác vị trí của van và cấp khí vào bộ truyền động để đóng/mở theo yêu cầu. Vì thế, chúng đảm bảo vận hành tin cậy cho van điều khiển khí nén.

Và bộ điều khiến này thường được lắp đặt vào trục bộ truyền động để theo dõi chính xác vị trí van và định vị đĩa van.

Van điện từ khí nén

Nhiệm vụ chính của chúng dùng để phân chia và điều khiển dòng khí nén đi vào bộ truyền động giúp van cầu hoạt động tốt. Van điện từ thường hoạt đồn trong các nguồn điện áp phổ biến như: 220v, 110v, 24v,…

Nguyên lý hoạt động của van cầu điều khiển khí nén

Chu trình hoạt động của van sẽ được chia thành 2 kiểu đóng và mở. Ngoài ra, ở chu trình này còn được chia nhỏ hơn cho các dòng van điều tiết.

Chu trình đóng hoàn toàn

Khi van điện từ cấp khi nén vào trong bộ điều khiển, áp suất khí nén sẽ đẩy piston hoặc màng xuống bằng 1 lực cao hơn lực đàn hồi của lò xo. Từ đó, lò xo sẽ nén pistong hay màng đẩy xuống theo trục van xuống hết 1 hành trình, giúp van đóng hoàn toàn.

Chu trình mở hoàn toàn

Khi van điện từ ngừng cấp khí và truyển qua trạng thái mở, lượng khí nén thoát ra bên ngoài thông âu lỗ mở trên van điện từ. Lúc đó, lực đàn hồi của lò xo sẽ đẩy piston hay màng kéo theo trục van đi lên và mở van hoàn toàn.

Chu trình điều tiết (đóng mở theo góc)

Đây là chu trình nhỏ nằm trong việc đóng mở van. Tại chu trình này, áp suất khí nén sẽ chỉ đẩy màng hoặc piston di chuyển 1 đoạn ngắn hơn so với hành trình đóng mở van. Mục đích của việc đóng mở này có nhiệm vụ điều tiết và điều khiển dòng lưu chất.

Cụ thể về quy trình hoạt động của van cầu điều khiển khí nén sẽ được giới thiệu trong video dưới đây:

Thông số van cầu điều khiển bằng khí nén

Thông số kỹ thuật

  • Chất liệu van: Gang
  • Kết nối: Mặt bích
  • Tiêu chuẩn kết nối: JIS 10K, DIN PN16
  • Áp lực làm việc: 16bar
  • Nhiệt độ: 220 độ C
  • Điều khiển: On Off / Tuyến tính
  • Áp khí nén điều khiển: 0 – 8bar
  • Xuất xứ: Ý
  • Bảo hành: 12 tháng

Ưu điểm của van cầu điều khiển khí nén

Van cầu điều khiển bằng khí nén có những ưu điểm nổi bật đó là:

  • Van thực hiện việc đóng mở không gây ảnh trở dòng chảy nên không gây tổn áp trên toàn đường ống. Ngoài ra, chúng giúp giúp van gia tăng tuổi thọ khi làm việc.
  • Van có khả năng chịu áp suất và nhiệt độ tốt hơn so với dòng van bướm hay van bi điều khiển khí nén.
  • Van được làm từ các chất liệu đa dạng, phù hợp với nhiều môi trường hoạt động khác nhau. Chúng còn cực kỳ thích hợp để sử dụng trong các môi chất có tính ăn mòn hay có tính oxi hóa cao như: axit, bazo, kiềm.
  • Thích hợp để sử dụng với chức năng dùng để điều tiết dòng chảy của môi chất và tiết lưu hiệu quả với lượng lưu chất cần điều khiển khi đi qua van.
  • Kết nối van đa dạng với các kiểu lắp cơ bản như: nối ren và mặt bích. Chúng cũng được sử dụng nhiều trong các đường ống có kích thước khác nhau.
  • Giá thành sản phẩm cũng rẻ hơn nhiều so với loại van cầu điều khiển bằng điện.
van cầu điều khiển khí nén

van cầu điều khiển khí nén

Nhược điểm của van cầu điều khiển bằng khí nén

Tuy có rất nhiều ưu điểm nổi bật khác nhau. Thế nhưng, dòng van cầu khí nén này cũng có một vài nhược điểm cần lưu ý như:

  • Thời gian đóng mở van tương đối chậm so với loại van bi, van bướm điều khiển khí nén.
  • Giá thành của sản phẩm cũng cao hơn so với loại van bi và van bướm khí nén.
  • Hiện nay, trên thị trường có rất ít đơn vị cung cấp mặt hàng này có sẵn van với đủ số lượng và kích thước khác nhau. Thông thường sẽ phải đặt hàng và đợi nhập hàng dựa theo yêu của từ phía khách hàng.

Hướng dẫn lắp đặt và bảo trì van cầu điều khiển bằng khí nén

Hướng dẫn lắp đặt van cầu khí nén

Nếu bạn muốn lắp đặt van cầu điều khiển bằng khí nén đúng cách. Trước hết phải biết rằng van được thiết kế để lấy dòng chảy theo 1 hướng nhất định ở dưới đĩa. Trên thân van đúc sẽ có thêm 1 mũi tên. Qúy khách có thể kiểm tra và dễ dàng tìm thấy chúng. Đầu tiên, van cần được vận hành với 1 chu trình đóng mở khô, sai đó mới bắt đầu 1 lần nữa.

Van được lắp đặt trong dòng chảy theo đúng hướng của mũi tên. Phần điều khiển tay quay sẽ lắp trên cùng. Việc lắp van chính xác cũng giúp chúng hoạt động chắc chắn và đạt hiệu quả cao. Đồng thời cũng hạn chế tối đa sự ăn mòn và những hỏng hóc không đáng có.

Trước khi lắp đặt, người sử dụng cần vệ sinh để loại bỏ đi những hạt kim loại, chất bẩn hay bụi bẩn bám trên van. Bên trong van cầu khí nén không có nước hay hơi ẩm. Cần đảm bảo không gian lắp đặt và vận hành.

Siết đều các con ốc vít, bu lông để tạo độ chắc chắn, kín, khít cho van. Sau đó sẽ dần dần siết chặt hơn và gia tăng áp lực để kiểm tra bulong và mặt bích đã đóng kín chưa. Cuối cùng, gia tăng áp lực để kiểm tra lần cuối trước khi hoạt động. Cụ thể là:

+ Chuẩn bị: Những thiết bị phục vụ cho quá trình lắp đặt như: mỏ lết, cờ lê, gioăng làm kín, bulong, ốc vít, hệ thống cấp khí nén, ecu,..

+ Lắp đặt: Lắp Solenoid vào đầu khí nén và sử dụng cờ lê để xiết chặt van với hệ thống đường ống. Chú ý siết bulong đều nhau để van vào các khớp vặn chuẩn xác. Cấp khí nén đi qua đầu nối và nguồn điện 24v, 220v.

+ Nghiệm thu: Việc  test và kiểm tra kỹ lưỡng hệ thống trước khi hoạt động rất quan trọng. Điều này giúp xem van có hoạt động tốt hay không. Đối với loại van cầu tuyến tính thì cần xem dây dẫn vào PLC có tốt không.

Van cầu điều khiển bằng khí nén

Hướng dẫn lắp đặt van cầu khí nén đúng cách

Qúa trình bảo dưỡng van cầu khí nén

Dù van cầu chính hãng, chất lượng cao; nhưng trong quá trình sử dụng vẫn cần phải bảo dưỡng thường xuyên để đạt được hiệu quả tốt nhất. Đồng thời cũng mang đến độ bền dài lâu cho sản phẩm. Thông thường sẽ vệ sinh van 2 tháng/lần.

Việc kiểm tra này sẽ giúp người dùng phát hiện sự mài mòn và rò rỉ lưu chất có xảy ra hay không. Đối với những loại van ít hoạt động thì nên xoay van; để đĩa van không phải là bộ đệm trên ghế thanh ngang.

Khi tháo van ra kiểm tra, người sử dụng cần chắc chắn bên trong không còn áp suất và van đã quay về nhiệt độ phòng.

Nếu xảy ra sự cố khiến van không thể hoạt động, các bạn vẫn chưa tìm ra hướng giải quyết có thể liên hệ với nơi bán hoặc chúng tôi để được hỗ trợ nhanh chóng.

Báo giá van cầu điều khiển bằng khí nén

‘Hiện tại chúng tôi, công ty TNHH Tuấn Hưng Phát đang là đơn vị cung cấp các dòng van cầu điều khiển khí nén chính hãng.’ Sản phẩm nhập khẩu Korea, China, Taiwan, cam kết chất lượng kèm bảo hành chính hãng đầy đủ. Cung cấp đầu đủ chứng tờ liên quan, catalogue, Co/Cq, phiếu bảo hành.

Ngoài ra chúng tôi phân phối độc quyền các dòng van điều khiển điện và khí nén thương hiệu Kosaplus Hàn Quốc và Haitima Taiwan. Các sản phẩm luôn có sẵn số lượng lớn, giao hàng ngay tận nơi trên toàn quốc!

Để nhận báo giá chi tiết từng loại sản phẩm và thông số kỹ thuật. Vui lòng liên hệ ngay Hotline: 0865 927 268Email: trung@tuanhungphat.vn để được tư vấn và hỗ trợ!
