Van Bi Tay Gạt - Điều Khiển Tự Động | Inox - Đồng - Thép - Nhựa

Van bi chính là một thiết bị công nghiệp, được sử dụng phổ biến trong nhiều hệ thống công nghiệp và hệ thống dân dụng. Van bi là thiết bị được ứng dụng hầu hết trong các công trình, điển hình là trong hệ thống đường ống cấp thoát nước để phục vụ cho sự đóng – mở và điều tiết dòng lưu chất.

Bên cạnh đó, thiết bị này còn được công ty Tuấn Hưng Phát nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam với nhiều chủng loại khác nhau. Phân phối từ dạng điều khiển bằng tay cho đến bộ điều khiển điện, bộ điều khiển khí nén.

Vậy van bi là gì? Sản phẩm có cấu tạo và nguyên lý hoạt động như thế nào? Bài viết dưới đây của chúng tôi đã tổng hợp thông tin chi tiết, mời bạn đọc tham khảo và theo dõi bài viết dưới đây.

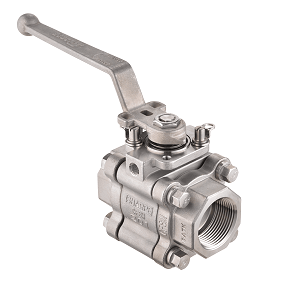

Van bi – Ball valve là gì?

Van bi hay còn được gọi với tên tiếng Anh đầy đủ là Ball valve. Thuộc vào thiết bị van công nghiệp, đường ống – vật tư ngành nước. Sản phẩm được thiết kế với dạng bi van hình cầu rỗng, có lỗ xuyên tâm. Chức năng chính của sản phẩm là đóng – mở hoặc kiểm soát dòng lưu chất có trong đường ống. Giúp cho dòng lưu chất có thể đi qua hoặc bị ngăn chặn một cách tốt nhất.

Van bi là gì?

Van bi là gì?

Với đặc điểm đục lỗ quả cầu xếp thẳng hàng với đường ống thì liên quan đến van sẽ mở cho dòng lưu chất đi qua lỗ. Khi van hoạt động và quay theo một góc 90 độ, nó sẽ được nằm vuông góc với dòng chảy của van sẽ đóng lại.

Phần thân được chế tạo từ chất liệu nhựa, inox nên có đặc tính là độ bền cao, khả năng đóng – mở hoàn toàn hoặc theo góc khác nhau. Điều này, tạo ra độ tiện lợi và chiếm được nhiều ưu thế hơn so với những dòng van khác.

Thông số kỹ thuật van bi

  • Chất liệu: Đồng, inox 304, inox 316, uPVC, CPVC
  • Kiểu kết nối ở phần thân: dạng hàn, nối ren trong, mặt bích hoặc là rắc co
  • Các tiêu chuẩn sản xuất mặt bích: BS, JIS, ANSI.
  • Dạng điều khiển phổ biến: tay gạt – điều khiển điện/ điều khiển khí nén
  • Kích thước của van: ½”, ¾”, 1”….3”, 4”, 5”
  • Hoạt động trong áp lực: 16 bar, 25 bar hoặc 63 bar
  • Mức nhiệt độ hoạt động: từ 0 cho đến 180 độ C
  • Nguồn gốc nhập khẩu: Hàn Quốc, Đài Loan
  • Thương hiệu phân phối: Haitima, KosaPlus
  • Chế độ bảo hành: 24 tháng

Chi tiết lắp ráp van bi – ball valve

Khi nhắc đến các chi tiết lắp ráp của dòng ball valve thì thiết bị được ghép từ các chi tiết nhỏ gọn, đơn giản. Nhưng các chức năng mà nó mang lại thì không thể không kể đến, cụ thế như sau:

Cấu tạo cơ bản của Ball valve

Cấu tạo cơ bản của Ball valve

Thân van

Với chi tiết này thì nó được gia công từ chất liệu inox, nhựa. Đây đều là chất liệu có độ bền cao, chịu được những môi trường có nhiệt độ cao và chịu được các áp lực lớn. Đối với chất liệu inox thì còn phủ thêm một lớp epoxy. Lớp sơn này có chức năng là chống bám bụi, tạo ra một mặt sáng bóng, có tính thẩm mỹ cao. Phần thân còn được cấu thành một khối modul ghép lại với nhau, tương ứng với các dòng van có phần thân 1PC, 2PC, 3PC. Và được thiết kế dạng hai cửa, ba cửa. Bên cạnh đó, để thuận tiện cho việc lắp đặt trong hệ thống, thân van được thiết kế dạng lắp ren, lắp bích.

Chức năng chính của thân van chình là bảo vệ các bộ phận được lắp đặt bên trong với dòng lưu chất. Giúp các chi tiết tránh được các tác động từ môi trường bên ngoài như: môi trường hoạt động, môi trường có độ va đập, rác thải hoặc bụi bẩn…

Bi van

Đối với chi tiết này thì được chế tạo từ inox. Có ưu điểm là nhẹ, độ cứng, độ bền cao và chống được sự ăn mòn từ dòng lưu chất. Có khả năng làm việc được trong nhiều điều kiện môi trường khác nhau.

Bi van được thiết kế dạng cầu rỗng và được đục lỗ xuyên tâm, được cố định với lớp gioăng làm kín và phần trục van. Đối với phần đục lỗ sẽ có đường kính lớn hơn hoặc nhỏ hơn đường ống kính cần lắp đặt.

Chức năng chính của bộ phận này là tiếp xúc trực tiếp với dòng lưu chất. Thực hiện đóng – mở, kiểm soát được dòng lưu chất đi qua. Kh lắp đặt vào hệ thống thì bi van còn được bọc thêm lớp giăng cao su bên ngoài. Để tăng được khả năng làm kín, tránh được tình trạng rò rỉ lưu chất ra bên ngoài. Hơn hết, còn làm giảm đi lực ma sát khi vận hành.

Trục van ( ty van)

Đối với phần trục van được làm từ chất liệu giống phần thân van. Trục van có khả năng chống ăn mòn cao, độ cứng tốt. Phần đầu trục thì tiếp xúc trực tiếp với bi van, tạo thành một khớp chắn chắn. Mục đích chính là đảm bảo việc vận hành bi van theo đúng chiều.

Chức năng chính của bộ phận chính là truyền chuyển động từ bộ điều khiển xuống bi van. Giúp bi van có thể đóng dòng lưu chất, không cho đi qua van. Khi có lực tác động ( đối với dạng tay gạt) và được cấp điện, áp lực khí nén sẽ truyền lực xuống trục van. Và lực này sẽ làm cho momen xoắn xuống bi van để điều khiển đóng – mở.

Gioăng làm kín

Lớp gioăng làm kín thì được chế tạo từ chất liệu cao su EPDM, teflon… có độ bền cao, mức độ làm kín vô cùng tốt. Chi tiết có chức năng là kín phần bi van, thân van và trục van với phần kết nối mặt bích của van và đường ống.

Chức năng chính là đảm bảo được độ kín cao nhất, tránh cho tình trạng lưu chất bị rò rỉ ra bên ngoài. Giúp giảm được lực ma sát và tăng được khả năng đàn hồi khi hệ thống làm việc.

Bộ điều khiển của bi van

Đối với bộ phận điều khiển thì ta chia  ra làm nhiều dạng: vận hành bằng tay hoặc vận hành tự động nhờ vào bộ điều khiển. Cụ thể các dạng vận hành như sau:

  • Dạng điều khiển tay gạt:

Loại này thì thích hợp với hệ thống có kích thước nhỏ, trung bình. Vì dạng điều khiển thủ công này hoàn toàn sử dụng sức người dùng. Khi vận hành người dùng chỉ cần gạt sang bên trái hoặc bên phải giúp van đóng – mở dễ dàng.

  • Dạng điều khiển tay quay:

Tay quay thích hợp cho hệ thống có kích thước lớn hơn và sử dụng cho những vị trí không sử dụng được dạng tay gạt. Cách thức hoạt động của nó vô cùng đơn giản: sử dụng sức người đểu xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ để đóng – mở van.

  • Bộ điều khiển điện:

Loại này thích hợp với hệ thống có quy mô lớn và nhu cầu vận hành thường xuyên. Bởi nhờ vào cơ chế vận hành hoàn toàn tự động nên khi vận hành người dùng chỉ cần nguồn điện thích hợp. Với bộ điều khiển này người dùng có thể lắp đặt xa trung tâm, dưới sâu, trên cao. Hoặc là những nơi khó quan sát, khó vận hành.

  • Bộ điều khiển khí nén:

Loại này thì tương tự giống bộ điện. Được chia ra làm 2 dạng đóng mở On/ Off hoặc dạng tuyến tính theo nhiều góc khác nhau. Nên khi cấp áp lực khí nén thì mọi thao tác đều tự động. Dạng này được sử dụng phổ biến trong hệ thống khí nén.

Nguyên lý hoạt động của van bi

Về nguyên lý hoạt động của dòng van bi này khá là đơn giản. Nó được thực hiện như sau:

Nguyên lý hoạt động cơ bản của van bi

Nguyên lý hoạt động cơ bản của van bi

Phần tay gạt sẽ được kết nối với phần bi van. Khi van đang ở trạng thái đóng, phần đục lỗ của bi van sẽ vuông góc dòng lưu chất, ngăn không cho dòng lưu chất đi qua. Nếu chúng ta tác động vào bộ điều khiển tay quay, tay gạt hoặc cấp điện, khí nén thì nó sẽ tạo ra một lực nhất định. Lực này được truyền xuống trục van và truyền đến bi van. Kết quả là làm bi van di chuyển song song với dòng chảy, cho phép dòng lưu chất đi qua. Van bi lúc này sẽ tương ứng với trạng thái mở hoàn toàn.

Ưu, nhược điểm của van bi

Ưu điểm của Ball valve

  • Thiết bị có thiết kế đơn giản, nhỏ gọn và có độ chắc chắn khi lắp đặt. Hơn hết, thuận tiện cho việc vận chuyển, tiện lợi cho quá trình bảo dưỡng và bảo trì.
  • Thời gian đóng mở khá nhanh, không chiếm nhiều thời gian vận hành.
  • Đối với dang tay gạt, tay quay cần phải sử dụng đến sức người, khi vận hành thì đơn giản và không yêu cầu cao về kỹ thuật. Đặc biệt, giá thành vô cùng rẻ so với dạng van có bộ điều khiển.
  • Thân van thì được chế tạo từ các chất liệu khác nhau: inox, nhựa hoặc gang. Nên thích ứng với những môi trường hoạt động khác nhau.
  • Hai bên thân van còn được thiết kế dạng lắp ren, nối bích phù hợp với những hệ thống có kích thước từ nhỏ cho đến lớn.
  • Đối với dạng điều khiển điện, điều khiển khí nén có ưu điểm là giúp hệ thống vận hành tự động. Thích hợp trong môi trường độc hại, vị trí lắp đặt ở nơi khó vận hành bằng tay.
  • Cho phép dòng lưu chất đi qua một cách tuyệt đối mà không bị ngăn cản bởi chi tiết nào.

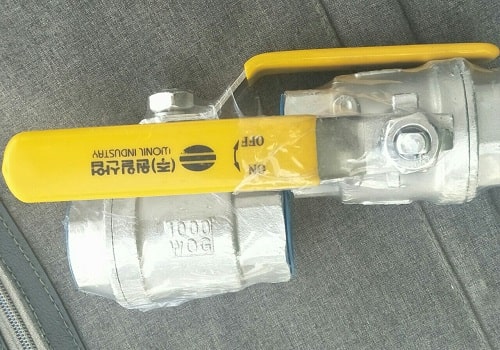

Hình ảnh ball valve tại Tuấn Hưng Phát

Hình ảnh ball valve tại Tuấn Hưng Phát

Nhược điểm của ball valve

  • Bộ phần bi van khi thực hiện đóng – mở sẽ trượt trực tiếp lên gioăng và sau một thời gian thì bị hở ra.
  • Đối với dạng vận hành bằng tay gạt, tay quay thì cần phải sử dụng đến sức người, tốn thời gian vận hành. Cũng như là tốn kém chi phí thuê nhân công và đòi hỏi nhiều diện tích lắp đặt. Hơn hết, loại này không thể ứng dụng được trong môi trường có nồng độ hóa chất, độ độc hại cao.
  • Giá thành cao hơn so với những dòng van công nghiệp khác.

Ứng dụng của van bi

Ứng dụng thực tế của van bi

Ứng dụng thực tế của van bi

Dòng van này được ứng dụng phổ biến trong các hệ thống khác nhau, từ công nghiệp cho đến dân dụng. Từ hệ thống dẫn nước hộ gia đình cho đến những hệ thống nước thải, nước sạch, hóa chất…

Dòng van này còn được ứng dụng phổ biến trong hệ thống nước sạch, hệ thống phòng cháy chữa cháy.

Đối với chất liệu inox thì được sử dụng trong dòng lưu chất có đặc tính ăn mòn, môi trường axit, nước mặn h0oas chất… Đặc biệt, được sử dụng trong môi trường có nhiệt độ, áp suất cao.

Còn đối với phần thân van được làm từ nhựa PVC, uPVC, thì sử dụng tốt trong môi trường chứa nước sinh hoạt, chất ăn mòn, hóa chất. Tuy nhiên, nhược điểm là không chịu được áp suất, nhiệt độ cao.

Phân loại van bi phổ biến hiện nay

Phân loại theo cách vận hành

Van bi tay gạt

Đây chính là dòng van sử dụng phổ biến trong hệ thống có quy mô vừa và nhỏ. Được lắp đặt phổ biến trong hệ thống gia đình đến công ty, các xí nghiệp. Được ứng dụng nhiều trong hệ thống nước sạch, nhà máy có đường ống dẫn hóa chất, hóa dầu và hệ thống PCCC.

Ball valve tay gạt

Ball valve tay gạt

Loại tay gạt này có kích thước phổ biến từ DN10 cho đến DN100. Được kết nối với đường ống theo tiêu chuẩn dạng lắp ráp: lắp ren, mặt bích tiêu chuẩn BS, JIS, ANSI, DIN.

Van bi tay quay

Ball valve tay quay

Ball valve tay quay

Dòng van này được điều khiển đóng – mở bằng bộ phận tay quay. Được lắp đặt trên thân van bi, giúp cho người vận hành dễ dàng đóng – mở bằng cách quay. Loại này thì có kích thước từ DN200 cho đến DN500.

Van bi điều khiển điện

Với van bi sử dụng tay gạt thì sử dụng sức người, với những kích thước nhỏ hơn thì người dùng có thể sử dụng. Nhưng với kích thước lớn hơn thì việc sử dụng sức sẽ khó khăn và mất thời gian. Thay vào đó thì người dùng có thể lắp đặt thêm bộ điều khiển điện.

Ball valve điều khiển điện

Ball valve điều khiển điện

Dạng này thay thế dòng van bi điều khiển điện hoạt động dựa trên lực mô men xoắn của động cơ. Chi tiết này được gắn trực tiếp với trục van. Khi cấp điện thì nó sẽ chuyển điện năng thành động năng, giúp trục van xoay theo một góc 90 độ. Tương ứng với chu trình đóng – mở. Dòng van hoạt động tự động và được điều khiển từ xa.

Van có kích thước từ DN15 đến DN200. Khi hoạt động, người dùng chỉ cần mức điện áp thích hợp như: 24v, 220v hoặc 380v.

Van bi điều khiển khí nén

Ball valve điều khiển khí nén

Ball valve điều khiển khí nén

Dòng van điều khiển khí nén thì hoạt động khá giống với dàng van điều khiển điện. Nó chỉ khác nhau một cái là sử dụng áp lực của khí nén để làm chuyển động trụ van. Khí được bơm vào động cơ sẽ trở thành áp lực làm cho trục van chuyển động một góc 90 độ. Làm cho quả cầu trong van thực hiện thao tác đóng – mở với thời gian ngắn ( chỉ mất khoảng 2s). Dòng van này có kích thước từ DN15 cho đến DN300.

Phân loại theo chất liệu

Phân loại van bi theo chất liệu

Phân loại van bi theo chất liệu

Van bi inox

Dòng van này được làm hoàn toàn từ chất liệu inox 304 hoặc inox 316. Được sử dụng trong những hệ thống yêu cầu khắt khe trong ngành công nghiệp hóa chất, nước thải hoặc dung môi có độ ăn mòn…

Van bi nhựa

Loại này có phần thân được làm hoàn toàn từ nhựa cPVC, uPVC. Sản phẩm được chế tạo có độ nhỏ gọn, dễ dàng. Vì vậy, được sử dụng phổ biến trong những nhà máy xử lý nước thải, hóa chất, những viện nghiện cứu hóa chất….

Van bi đồng

Là dòng van được chế tạo từ đồng thau, có kích thước nhỏ gọn từ DN15 cho đến DN50. Được kết nối với đường ống thông qua dạng lắp ren. Ứng dụng phổ biến trong hệ thống hơi, hệ thống nhỏ lẻ hoặc dân dụng…

Địa chỉ phân phối van bi chất lượng cao, giá tốt

Tuấn Hưng Phát là đơn vị có chỗ đứng trong ngành cung cấp các thiết bị ngành nước. Khi khách hàng đến với chúng tôi hãy yên tâm về chất lượng sản phẩm cũng như giá thành.

Các sản phẩm van bi hay những dòng van công nghiệp khác đều được nhập khẩu trực tiếp và phân phối độc quyền tại thị trường Việt Nam. Thương hiệu nhập khẩu đều có tiếng tại thị trường Việt Nam như: KosaPlus, Haitima…

Khi mua sản phẩm bên chúng tôi, quý khách sẽ được hưởng và được đảm bảo về quyền lợi chính sách bảo hành lên đến 24 tháng. Kèm theo là việc cung cấp đầy đủ các giấy chứng nhận, kiểm định từ cơ quan có thẩm quyền.

Với đội ngũ tư vấn viên chuyên nghiệp, kinh nghiệm dày dạn nên có thể tư vấn và đưa ra các giải pháp phù hợp với nhu cầu và hệ thống có khách hàng. Để biết rõ sản phẩm mình quan tâm, quý khách vui lòng liên hệ trực tiếp đến hotline. Để được giải đáp và báo giá một cách chính xác.
