Đồng Hồ Đo Lưu Lượng Nước Sạch – Nước Thải

1 ReviewAdd Your Review



Đồng hồ đo lưu lượng nước thải

Kiểu: Điện tử, dạng cơ

Kích thước: DN50 – DN600

Chất liệu: Thân gang, gioăng Teflon

Áp suất làm việc: 16bar

Nhiệt độ làm việc: 150 độ C

Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Đồng hồ đo lưu lượng nước được đánh giá là một thiết bị vô cùng quan trọng. Được sử dụng phổ biến trong nhiều hệ thống dân dụng và hệ thống công nghiệp khác nhau. Trong cuộc sống hiện nay, người dùng có thể thấy sản phẩm ở nhiều nơi, nhiều chỗ khác nhau như: nhà máy, xú nghiệp hoặc trong dây chuyền, đo nước dân dụng…

Mô tả về đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước còn có những tên gọi thay thế như là: đồng hồ đo nước, đồng hồ nước hoặc công tơ nước. Là thiết bị được sử dụng để đo lưu lượng nước khi dòng lưu lượng đi qua đồng hồ. Loại thiết có chức năng kiểm soát dòng lưu lượng nước, nước thải. Hiển thị kết quả đo lưu lượng lên trên màn hình hiển thị dạng cơ hoặc dạng điện tử.

Đồng hồ đo nước được chia ra thành hai loại chính: Đồng hồ đo lưu lượng nước thải và đồng hồ đo lưu nước sạch. Dựa vào cơ chế hoạt động thì nó chia ra làm 2 loại: đồng hồ nước điện tử và đồng hồ nước điện dạng cơ.

Đồng hồ đo lưu lượng nước điện tử

Đồng hồ đo lưu lượng nước điện tử



Dòng đồng hồ đo nước được Tuấn Hưng Phát nhập khẩu và phân phối trực tiếp trên thị trường Việt Nam với số lượng lớn. Cung cấp đa dạng kích cỡ, chủng loại, mẫu mã… Đảm bảo về chất lượng, nguồn gốc rõ ràng, kèm thèo giấy tờ chứng nhận. Một số sản phẩm chủ đạo đang được chúng tôi đẩy mạnh:

  • Đồng hồ đo nước điện tử Hansung – Hàn Quốc: Với model HS10000. Thân đồng hồ được làm từ chất liệu nhôm đúc/ thép. Kích thước đa dạng từ DN20 đến DN500.
  • Đồng hồ điện từ Woteck – Đài Loan: Phần thân được làm từ inox 304, thép không gỉ. Sử dụng trong môi trường hệ thống nước tinh khiết, hơi hoặc nước thải. Có kích thước từ DN25 cho đến DN150.
  • Đồng hồ đo nước Pmax – Malaysia: Thân được làm hoàn toàn từ gang, kiểu dáng lắp bích, lắp ren. Tương ứng với kích thước DN50 cho đến DN300.

Lịch sử hình thành và các giai đoạn phát triển của đồng hồ đo lưu nước nước.

Đồng hồ đo nước có nguồn gốc theo nghiên cứu của Ai Cập. Đây là một đất nước xem trọng đến hoạt động của thủy lợi, là yếu tố tồn tại của con người. Tuy nhiên, trong giai đoạn này thì chỉ nằm trong mức thô sơ và cơ bản.

Vào năm 1829, trên thị trường xuất hiện các thiết kế thương mại, có độ tiên tiến hơn. Tuy nhiên, trong giai đoạn này vẫn chưa được phổ cập rộng rãi. Phải đến thế 19, đồng hồ đo lưu lượng nước mới được sử dụng nhiều hơn trong các lĩnh vực khác nhau.

Tới những năm sau đó, có nhiều phát minh và chế tạo về đồng hồ đo lưu lượng nước. Cụ thể, năm 1790, Reinhard Woltman, Hamburg người Đức. Ông đã phát minh ra đồng hồ có cánh quạt để đo được lưu lượng khí và nước. Đến năm 1850, Werner von Siemen đã chế tạo ra dòng đồng hồ Woltman dùng trong đường ống kín. Được hoạt động dựa theo nguyên lý khi nước đi vào tâm của roto sẽ thoát ra bên ngoài qua các rãnh hình tuabin theo hướng chéo. Cuối cùng sẽ tạo ra những chuyển động quay.

Đến năm 1857, Henry Worthington người Mĩ, đã đưa ra một bản thiết kế về đồng hồ đo nước loại piston. Nó chuyển động nhờ vào động cơ hơi nước. Đến năm 1884 thì LH Nash đã phát minh ra máy đo piston dao động, đồng hồ có đĩa, có đai ốc.

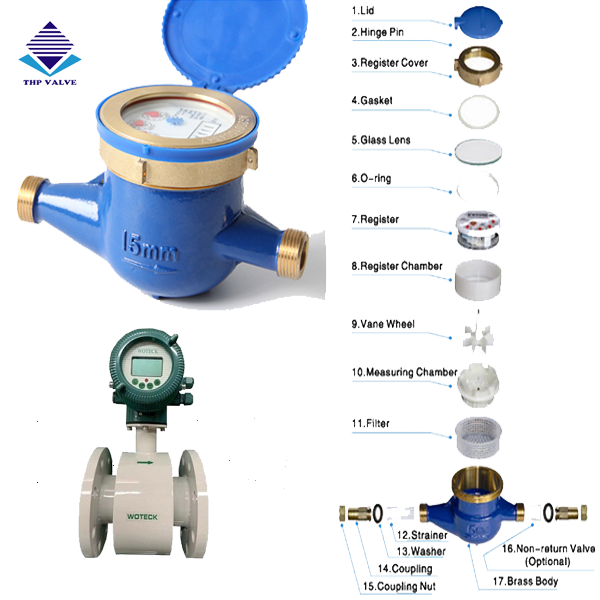

Cấu tạo đồng hồ đo lưu lượng nước

Đồng hồ đo lưu nước có thiết kế khá đơn giản, trọng lượng nhẹ và không cồng kềnh. Được lắp ráp từ 3 bộ phận chính:



Cấu tạo đồng hồ đo lưu lượng nước

Cấu tạo đồng hồ đo lưu lượng nước

  • Thân đồng hồ: Phần thân của đồng hồ thường được làm từ các chất liệu như: gang, đồng, inox. Bên ngoài còn được phủ thêm một lớp sơn epoxy. Có độ bám bụi tốt, chống được các tác nhân từ môi trường. Bên ngoài phần thân được thiết kế 2 kiểu kết nối phổ biến: mặt bích và láp ren. Đối với đường ống có kích thước nhỏ thì ta có thể sử dụng loại lắp ren. Còn với kích thước đường ống lớn cần sử dụng loại mặt bích.
  • Bộ đếm của đồng hồ đo nước: Đây được xem là phần quan trọng nhất của đồng hồ nước. Nó được cấu tạo từ nhựa có thể chịu được nhiệt độ cao. Có độ bền cao, chịu được mức áp lực tốt.

+ Đồng hồ đo nước dạng cơ: Bộ đếm được chia làm 2 phần chính: phần cánh quạt truyền động được bọc bởi một lớp nhựa và phần bộ đếm. Đối với bộ đếm thì nó nhiều bánh răng, có trục kết nối với nhau. Và trục này được liên kết tới mặt hiển thị số bên trên.

+ Đồng hồ đo nước dạng điện tử: Bộ đếm gồm có: màn hình LED bằng nhựa; bộ đếm cảm biến, bộ chuyển đối tín hiệu, bảng mạch và vị trí nguồn điện áp.

  • Mặt đồng hồ: Hay còn được gọi là mặt hiển thị. Bộ phận này có chức năng hiển thị các giá trị lưu lượng đi qua. Cung cấp cho người dùng biết được lưu lượng tức thời, lưu lượng tổng và tốc độ của dòng lưu chất. Đồng hồ bên trong có thể nhảu số từ hàng đơn vị cho đến hàng chục, hàng trăm, hàng nghìn…

Đồng hồ đo nước được hoạt động theo nguyên lý nào?

Như đã nói thì đồng hồ đo lưu lượng nước được chia ra làm 2 dạng: dạng cơ và dạng điện tử. Ở mỗi dạng đồng hồ sẽ có nguyên lý hoạt động khác nhau. Cụ thể như sau:

  • Đồng hồ đo nước dạng cơ: Dạng này hoạt động dựa vào nguyên tắc chuyển động từ. Khi dòng lưu chất đi qua thì cánh quạt sẽ được gắn với tuabin, làm cho cánh quạt quay. Đồng thời lúc đó nó sẽ tạo ra một lực tuyền động nhất định, làm cho bộ đếm hoạt động. Khi mà các bánh răng ở trong bộ đếm hoạt động, làm nhảy số hiển thị nếu lưu lượng nước đặt số khối nhất định. Với dòng nước liên tục chảy, hệ thống sẽ hoạt động liên tục, đều đặn, làm quay các số và hiển thị được lưu nước đã sử dụng.
  • Đồng hồ đo lưu nước dạng điện tử: Với dòng điện tử thì bộ phận nhận tín hiệu là bộ phận cảm biến, có chức năng là cảm nhận lưu nước đi qua. Dựa vào bước sóng điện, thiết bị có thể quy đổi thành số đo thể tích cơ bản. Sau đó, phát lên màn hình hiển thị LCD dựa vào bộ phát sóng điện từ. Dựa vào những con số hiển thị ta biết được lưu lượng đi qua một cách chính xác.

Hình thức phân loại đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước điện tử

Thông số kỹ thuật

  • Kiểu đo hiển thị: Điện tử
  • Tín hiệu: 4 ~ 20mA/hart protocol, tín hiệu xung
  • Điện áp: 220V
  • Chất liệu đồng hồ: Thân gang, gioăng Teflon
  • Đầu tiếp điểm đo: Thép không gỉ SUS 316
  • Kết nối: Kết nối mặt bích
  • Áp xuất làm việc: 16bar
  • Mức nhiệt độ hoạt động: -10 cho đến 150 độ.
  • Bảo hành: 12 tháng
Đồng hồ đo lưu lượng nước điện tử Woteck Taiwan

Đồng hồ đo lưu lượng nước điện tử Woteck Taiwan

Ưu điểm của đồng hồ nước điện tử

Đồ hồ nước điện tử giúp đo đạc lưu lượng nước một cách chính xác, độ sai số tương đối ít. Ngoài ra đồng hồ đo lưu lượng nước dạng điện tử có màn hình hiển thị lưu lượng nước rõ ràng, dễ quan sát và nhận biết.

Độ sai số của đồ hồ nước điện tử là rất nhỏ, có thể đo chính xác với sai số 0.02%. Ngoài ra đồng hồ nước điện tử có thể cấp tín hiệu analog: 4 – 20mA về tủ điều khiển PLC để điều khiển các thiết bị đi kèm.

Loại đồng hồ này còn có dạng nối dời màn hình hiển thị để lắp đặt cho các đường ống cấp nước chôn ngầm, giúp cho việc quan sát đồng hồ một cách dễ dàng và hiệu quả.

Các loại đồng hồ đo lượng nước dang điện tử có kích thước đa dạng, chúng được dùng chủ yếu trong công nghiệp. Sử dụng để đo lưu lượng nước thải, dạng đồng hồ nước điện tử này có lớp lót PTFE chống ăn mòn cao trong môi chất chứa hóa chất.

Đồng hồ đo lưu lượng nước dạng cơ

Thông số kỹ thuật đồ hồ nước dạng cơ

  • Đo và hiển thị: Dạng cơ học
  • Thân đồng hồ: chế tạo bằng gang, gioăng teflon
  • Kết nối: Kết nối ren, mặt bích
  • Kích thước: DN15-DN400
  • Kiểu hoạt động: Woltman Turbo
  • Cấp chính xác: A, B, C
  • Áp lực làm việc : 16 bar
  • Mức nhiệt độ hoạt động: từ 0 đến 80 độ C
  • Bảo hành: 12 tháng

Với dòng đồng hồ nước dạng cơ sẽ sử dụng tuabin bánh xe để đo được vận tốc dòng chảy đi qua đồng hồ. Tiếp đến, dựa vào tiết diện của dòng chảy đi qua đồng hồ đo lưu nước. Sau đó, đồng hồ sẽ tính toán và hiển thị kết quả lên mặt đồng hồ. Tuy nhiên, dòng đồng hồ dạng cơ có độ chính xác không cao khi có dòng chảy thay đổi liên tục.

Đồng hồ đo lưu lượng nước dạng cơ

Đồng hồ đo lưu lượng nước dạng cơ

Ưu điểm của đồng hồ đo lưu lượng nước dạng cơ

Dòng đồng hồ dạng cơ có ưu điểm là: hoạt động ổn định, độ bền cao. Giá thành của đồng hồ có giá rẻ hơn so vói dạng điện tử.

Đa dạng kích thước, nhà cung cấp và chủng loại như: Đồng hồ nước Pmax Malaysia, đồng hồ đo lưu lượng Zenner, đồng hồ đo nước Komax….

Phân chia đồng hồ đo lưu lượng nước

Phân loại theo chức năng

Đồng hồ đo nước sạch, nước sinh hoạt

Đồng hồ đo nước sạch, nước sinh hoạt

Đồng hồ đo nước sạch, nước sinh hoạt

Với dòng đồng hồ này được sử dụng trong các hệ thống đường ống cấp nước sạch. Mục đích là phục vụ nhu cầu sinh hoạt hàng ngày của các hộ gia đinh, chưng cư hoặc nhà cao tầng. Dòng đồng có hồ có chức năng kiểm soát mức độ một cách chính xác nhất. Loại này đa dạng kích thước, kiểu kết nối mặt bích hoặc lắp ren. Phù hợp với nhiều kiểu đường ống.

Đồng hồ đo nước nóng

Đồng hồ đo nước nóng

Đồng hồ đo nước nóng

Loại đồng hồ này được lắp đặt phổ biến trong các hệ thống lò hơi, nồi hơi có mực nhiệt lên đến 130 độ C. Hơn hết, loại đồng hồ này có cấu tạo đặc biệt, chống chịu được môi trường có nhiệt độ, áp lực lớn. Có chức năng kiểm tra, kiểm soát được lưu lượng bên trong đường ống. Tuy nhiên, giá thành của sản phẩm khá cao.

Đồng hồ đo lưu lượng nước thải

Đồng hồ đo nước thải điện tử

Đồng hồ đo nước thải điện tử

Loại đồng hồ này có kích thước khá lớn. Được thiết kế bằng thép không gỉ, đồng hoặc là gang. Bên ngoài còn được phủ thêm một lớp sớn epoxy, giúp chống bám bụi, tăng độ bền. Chức năng chính là đo nước thải trong môi trường khắc nghiệt có lượng rác cao, dễ tắc nghẽn… Nhờ đặc điểm này, đồng hồ nước thải được sử dụng phổ biến trong khu công nghiệp, nhà máy có kích thước đường ống lớn. Không phổ biến trong hệ thống dân dụng.

Dựa theo kỹ thuật đo của đồng hồ nước

Đồng hồ đo lưu lượng theo tốc độ dòng chảy

Đồng hồ dạng này được hoạt động dựa theo nguyên lý đếm tổng số vòng quay từ bộ phận tuabin nước. Hay bộ phận cảm biến điện từ để đo lưu lượng nước chảy qua. Cụ thể trong một đồng hồ có chứa tuabin cánh quạt, khi có dòng nước đi qua thiết bị, cánh quạt sẽ quay. Đồng thời, lúc đó kích hoạt cơ cấu đến lưu lượng và các thông số về tốc độ lưu chất sẽ được chuyển đến thiết bị chuyển động. Số vòng quay của quạt sẽ cơ cấu hiển thị, tính toán thành thông số lưu lượng để kiểm soát. Loại này được sử dụng trong môi trường nước sạch, nước sinh hoạt. Và không sử dụng được trong môi trường nước thải.

Đồng hồ đo theo thể tích

Với dòng đồng hồ này được hoạt động dựa theo nguyên lý nạp đầu nước trong buồng đong. Sau đó, tính lưu lượng dòng chảy bằng tổng số các thể tích đã chảy qua đồng hồ. So với dạng đồng hồ đo bằng tốc độ thì loại này có độ sai số nhỏ hơn vì có ảnh hưởng của độ nhớt chất lỏng.

Tuy nhiên, loại này có cấu tạo phức tạp hơn về chi tiếp lắp ráp. Nên thường sử dụng trong hệ thống cung cấp nước sạch, nước nóng.

Tổng kết về đồng hồ đo lưu lượng nước

Hiện tại, nhằm đáp ứng được nhu cầu sử dụng lớn của khách hàng thì càng ngày càng có nhiều đơn vị cung cấp dòng sản phẩm này. Tuy nhiên, nhiều khách hàng vẫn gặp phải đơn vị cung cấp không uy tín, sản phẩm kém chất lượng, giá thành cao… Tất cả dẫn đến tuổi thọ của đồng hồ bị giảm.

Để tìm kiếm được một sản phẩm chất lượng, quý khách hãy tìm đến Tuấn Hưng Phát. Chúng tôi chuyên cung cấp các loại đồng hồ đo áp suất, đồng hồ đo nước sinh hoạt, nước thải tại các khu công nghiệp. Cung cấp đa dạng mẫu mã từ dạng cơ cho đến điện từ. Các sản phẩm đều được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng như: Hansung – Hàn Quốc, Woteck – Đài Loan, Zenner – Đức… Tất cả đều được đảm bảo tính ổn định, độ bền cao, hiển thị chính xác kết quả, độ sai số thấp. Chế độ bảo hành từ 12 đến 24 tháng, chế độ 1 đổi 1 khi sản phẩm gặp lỗi từ nhà sản xuất.

Vậy quý khách còn chần chừ gì nữa mà không liên hệ ngay với chúng tôi. Để được hỗ trợ nhanh chóng, báo giá chính xác và tận hưởng chất lượng dịch vụ vô cùng tốt.
