Lưu Lượng Kế Điện Từ



Thông số kỹ thuật

  • Chất liệu đồng hồ: Thân gang
  • Lớp lót: PTFE
  • Tiếp điểm: SUS 316
  • Điện áp: 220vAC
  • Dạng đồng hồ: Màn hình rời và Màn hình liền
  • Tín hiệu analog: 4 – 20mA
  • Nhiệt độ hoạt động: -10 đến 150 độ C
  • Áp suất làm việc: 16kg/cm2
  • Thương hiệu: Woteck
  • Xuất xứ: Đài Loan

Mô tả

Lưu lượng kế điện từ là tên gọi của các thiết bị đo lưu lượng sử dụng công nghệ cảm biến điện từ, chúng còn thường được biết đến với tên gọi đồng hồ đo lưu lượng nước dạng điện từ. Loại lưu lượng kế điện từ thường sử dụng để đo lưu lượng chất lỏng có tính chất dẫn điện dựa trên luật điện từ của Michael Faraday. Hiện tại chúng tôi đang phân phối các dòng sản phẩm thiết bị lưu lượng kế điện từ thương hiệu Đài Loan. Hãy cùng tìm hiểu chi tiết sau đây!

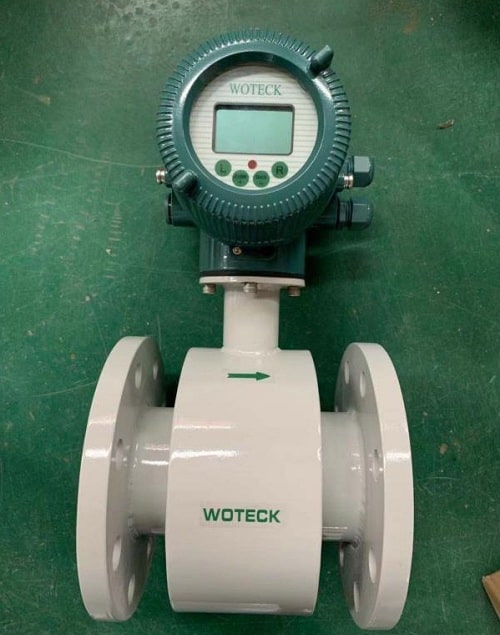

Lưu lượng kế điện từ Woteck Taiwan

Lưu lượng kế điện từ Woteck Taiwan

Thông số lưu lượng kế điện từ Woteck Đài Loan

Thông số kỹ thuật

  • Chất liệu đồng hồ: Thân gang
  • Lớp lót: PTFE
  • Tiếp điểm: SUS 316
  • Điện áp: 220vAC
  • Tín hiệu analog: 4 – 20mA
  • Nhiệt độ hoạt động: -10 đến 150 độ C
  • Áp suất làm việc: 16kg/cm2
  • Thương hiệu: Woteck
  • Xuất xứ: Đài Loan

Đây là thiết bị đo lưu lượng chất lỏng thông dụng với chất lượng tốt và giá thành rẻ.

Nguyên lý hoạt động của lưu lượng kế điện từ

Lưu lượng kế điện từ hoạt động dựa trên nguyên lý về định luật điện từ của Faraday. Trong thiết bị đo lưu lượng, sử dụng cuộn điện có tiếp điểm là cảm biến nhằm đo tốc độ dòng chảy của các hạt mang điện chảy qua thiết bị đo. Loại đồng hồ đo nước này đang được sử dụng rất phổ biết hiện nay.

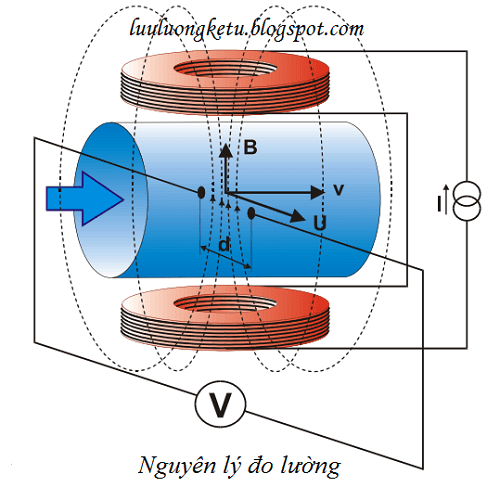

Lưu lượng kế dạng điện từ hoạt động dựa theo đinh luật Faraday

Lưu lượng kế dạng điện từ hoạt động dựa theo đinh luật Faraday

Áp dụng công thức:

E = Bdv

Trong đó:

E : Điện áp cảm ứng (V)

B : Mật độ từ thông (độ lớn của từ trường) (Tesla)

d : Chiều dài của vật dẫn chạy qua từ trường (m)

v : Vận tốc vật dẫn (m/s)

Bộ cảm biến bao gồm bộ phận thân là đường ống dẫn không từ với lớp lót không dẫn điện, điện cực đo và 2 cuộn dây sinh ra trường điện từ. Dòng lưu chất đóng vai trò như là 1 dây dẫn. Từ trường sinh ra điện áp trong dây dẫn này tỷ lệ thuận với cảm ứng từ B, khoảng cách giữa các điện cực và vận tốc chảy v.

Bởi vì cảm ứng từ B và khoảng cách d là hằng số, điện áp sinh ra tỷ lệ thuận với vận tốc dòng chảy trong ống. Lưu lượng là kết quả của vận tốc chảy và mặt cắt ngang ống.

Q = v x s

Từ thông số tốc độ dòng chảy với tỷ lệ kích thước có thể tính chính xác lưu lượng chất lỏng chảy qua đồng hồ đo. Vì vậy để đồng hồ đo lưu lượng nước điện từ đạt kết quả đo chính xác nhất thì: V (Tốc độ dòng chảy) phải ổn định và nằm trong khoảng đo hiểu quả và S (Tiết diện nước chảy qua thiết bị đo) luôn luôn có chất lỏng đầy ngập trong đường ống và không chứa nhiều bọt khí.

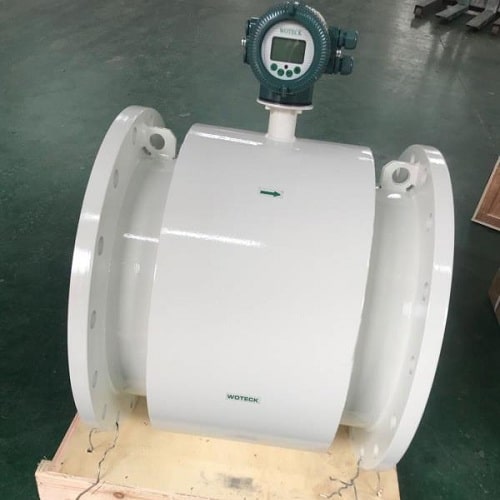

Thiết bị đo lưu lương kế dạng điện từ

Thiết bị đo lưu lương kế dạng điện từ

Một số lưu ý khi sử dụng lưu lượng kế dạng điện từ

Một số lưu ý khi sử dụng thiết bị đo lưu lượng điện từ:
  • Chất lỏng phải chứa các hạt mang điện, lúc này dòng chảy của môi chất trong đường ống tương ứng với một dây dẫn điện. Thường thì chất lỏng có độ dẫn điện ít nhất là > 5μs/cm.
  • Cả 2 điện cực phải tiếp xúc với chất lỏng. Thường chúng được chế tạo từ inox 316L, trong môi chất đặc biệt chúng được sản xuất từ các chất liệu khác nhau để phù hợp với môi chất xử dụng.
  • Lớp lót của thiết bị đo lưu lượng điện từ phải cách điện. Với các sản phẩm chất lượng thì chúng được làm từ PTFE có độ chống ăn mòn và mài mòn tốt. Loại rẻ tiền hơn thường dùng cao su EPDM.
  • Các đầu đo lưu lượng phải được nối đất đúng cách để tránh các sai số do dòng điện rò trong chất lỏng.
  • Cần lắp đặt đúng kỹ thuật và tuân theo hướng dẫn sử dụng của người có chuyên môn để đồng hồ đo chính xác nhất và đồ bền cao.

Ưu điểm của thiết bị đo lưu lượng kiểu điện từ

Đồng hồ đo lưu lượng dạng điện từ có những ưu điểm nổi bật như:

  • Đo chính xác được các dòng chảy có tốc độ thấp.
  • Không bị tắc nghẽn đường ống với môi chất chứa chất rắn, chứa rác thải. Đặc biệt các loại môi chất dạng bột, bùn… vẫn hoạt động tốt.
  • Thiết bị đo được 2 chiều và có điện năng hoạt động thấp, đa dạng về nguồn điện sử dụng.
  • Không bị ảnh hưởng nhiều từ các xáo trộn dòng chảy thượng lưu khi chảy qua đồng hồ.
  • Không gây tổn thất áp khi lưu lượng chất lỏng chảy qua tiết diện đường ống thẳng.
  • Thiết bị đo lưu lượng điện từ không bị ảnh hưởng bởi sự biến thiên về mật độ, độ nhớt, áp suất và nhiệt độ của môi chất trong đường ống.
  • Đặc biệt chúng có thể xuất các tín hiệu xung, tín hiệu analog, qua các cổng giao tiếp RS485… Thông báo về tủ trung tâm hoặc điều khiển các thiết bị ngoại vị.
Thiết bị đo lưu lượng nước kiểu điện từ

Thiết bị đo lưu lượng nước kiểu điện từ

Nhược điểm của đồng hồ đo lưu lượng nước điện từ

Tuy có nhiều ưu điểm nổi bật, đồng hồ nước điện từ cũng có các hạn chế như:

  • Chúng chỉ đo được các lưu chất dẫn điện hợp lý, không đo được dầu hoặc nước tinh khiết.
  • Phải cấp nguồn điện để sử dụng, đối với các thiết bị sử dụng nguồn pin phải thay pin thường xuyên và tốn kém.
  • Giá thành cao hơn nhiều so với các loại đồng hồ đo lưu lượng dạng cơ.

Ứng dụng của lưu lượng kế điện từ

Lưu lượng kế kiểu điện từ thường ứng dụng để đo các môi chất là nước thải, hóa chất, nhất là các loại chất lỏng chứa các hạt rắn như: Bùn, bột giấy, chất lỏng nóng, chất lỏng có độ nhớt cao, chất lỏng lạnh.

Với nhiều ưu điểm nổi bật, các loại đồng hồ lưu lượng kế dạng điện từ cho phép xuất được các tín hiệu để lấy thông tin hay truyền thông hoặc điều khiển các thiết bị ngoại vị. Do đó dạng lưu lượng kế này được dùng phổ biến trong các nhà máy, hệ thống tự động hóa, hệ thống đo lường, chiết rót vật liệu.

Trong nhiều năm qua, các dòng sản phẩm lưu lượng kế có xuất xứ Đài Loan, hay châu Á đang dần thay thế cho các thiết bị có xuất xứ châu Âu bởi chất lượng tốt và giá thành phải chăng. Trong khi đó các sản phẩm thương hiệu châu âu xuất xứ chủ yếu đều sản xuất tại Trung Quốc đều có giá thành tương đối cao.

Hiện tại Tuấn Hưng Phát đang phân phối các dòng đồng hồ nước điện từ thương hiệu Woteck Đài Loan. Đây là dòng sản phẩm chất lượng và giá thành tốt nên trong nhiều năm qua đã phân phối rất nhiều ra thị trường và được nhiều khách hàng tin dùng. Để nhận được tư vấn kỹ thuật và báo giá chi tiết sản phẩm, quý khách hàng hãy liên hệ ngay Hotline: 0865 927 268 Email: trung@tuanhungphat.vn để được hỗ trợ!
