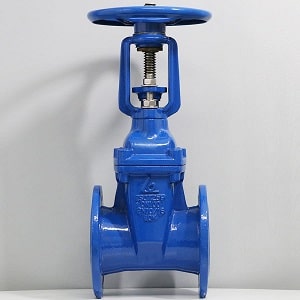

Van Cổng Ty Nổi Tay Quay | DN50 – DN600 | Gang – Thép – Inox
Thông tin sản phẩm
Chất liệu: Gang, thép, inox
Kích thước: DN50 – DN600
Kết nối bích tiêu chuẩn: BS, JIS, DIN, ANSI
Áp suất làm việc: PN16
Điều kiển: Tay xoay (vô lăng)
Xuất xứ: Hàn Quốc, Trung Quốc, Malaysia
Bảo hành: 12 tháng
Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá chi tiết!
Mô tả
Trong phân khúc của van cổng thì dòng van cổng ty nổi chính là dòng van có giá thành rẻ nhất. Sản phẩm có cấu tạo và nguyên lý hoạt động đơn giản và sở hữu nhiều ưu điểm khác nhau. Thiết bị này có điểm khác biệt lớn so với dòng van cổng ty chìm chính là phần ty van được nổi lên trên khi đạt trạng thái mở van và hạ xuống khi đóng van.
Để có thể hiểu rõ thiết bị này, Tuấn Hưng Phát mời bạn đọc theo dõi và tham khảo các mục trong bài viết dưới đây của chúng, để biết thêm thông tin về sản phẩm.

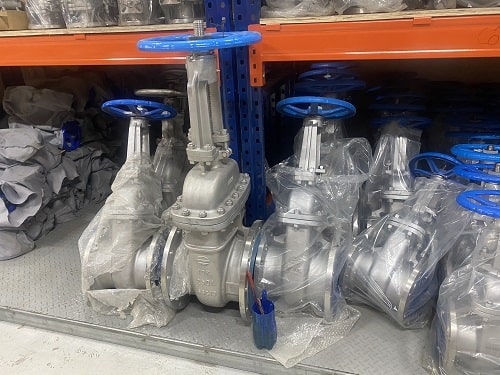

Van cổng ty nổi inox 304 Wonil Hàn Quốc
Van cổng ty nổi là gì?
Van công ty nổi còn được gọi bằng tên van chặn ty nổi, van cửa ty nổi. Có tên tiếng Anh đầy đủ là: Gate Valve non-rising stem. Là một thiết bị có cức năng điều tiết các lưu chảy chạy thẳng, giúp lưu chất đi qua van một cách dễ dàng.
Van có phần ty van hoạt động sẽ chuyển động lên hoặc xuống cùng với đĩa van trong quá trình đóng – mở. Hoặc là điều chỉnh dòng chảy bên trong thân van. Thiết bị chuyển động tịnh tiến này được tạo ra bởi khớp nói ren ngoài của trục van và ren trong của bậc trục trên vô lăng.
Dòng van này có lịch sử hình thành lâu đời. Cho đến hiện nay thì sản phẩm được sử dụng tương đối phổ biến và ứng dụng trong nhiều lĩnh vực khác nhau. Đặc biệt là trong hệ thống cấp thoát nước, ứng dụng trong dầu khí.
Đặc điểm nối bật của van chặn ty nổi
- Dòng van được cấu tạo đơn giản, gồm: thân van + bộ điều khiển tay quay, bộ điện.
- Sản phẩm có nhiều kích thước khác nhau, từ DN15 cho đến DN600. Thích hợp lắp đặt trong nhiều hệ thống xử lý nước, khí, hơi hoặc hệ thống.
- Thân van được làm từ chất liệu gang, thép, inox,… Giúp van hoạt động tốt trong môi trường rắn, lỏng, khí, đường ống dẫn hóa chất, độ ăn mòn cao…
Thông số van cổng ty nổi
- Chất liệu chế tạo thân van cổng: gang, thép hoặc inox
- Kích thước lắp đặt đa dạng: từ DN50 cho đến DN600
- Dạng kết nối với đường ống: mặt bích
- Tiêu chuẩn sản xuất mặt bích: BS PN16, JIS10K, ANSI class 150
- Dạng điều khiển: tay quay
- Mức áp lực làm việc; 16 bar
- Hoạt động trong mức nhiệt độ: 110 độ C
- Nguồn gốc: Đài Loan, Malaysia, Hàn Quốc, Trung Quốc
Cấu tạo của van cổng ty nổi
Để có thể hiểu rõ sản phẩm này hơn, chúng ta sẽ cùng tìm hiểu các bộ phận của van chặn nói chung và van chặn ty nổi nói chúng. Tất cả được lắp đặt từ các bộ phận chính sau:
Cấu tạo cơ bản của van cổng ty nổi
Tay quay (vô lăng)
Tay quay chính là bộ điều khiển đóng – mở, điều tiết dòng lưu chất. Chi tiết được lắp đặt trên gối đỡ, trên vô lăng lắp bạc trục van có ren trong. Phần ren trong của bạc trục được lắp đặt khớp với ren ngoài của trục. Khi quay thì ren trong của tay quay sẽ kết hợp với ren ngoài của trục. Từ đó, giúp trục có thể chuyển động tịnh tiến.
Trục van ( đoạn ren ngoài)
Đối với van chặn ty nổi thì phần trục van sẽ được cố định với đĩa van. Khi quay vô lăng thì chuyển động quay sẽ được chuyển hóa thành chuyển động tịnh tiến. Thông qua phần khớp ren của trục van và bạc t rục. Thì trục và đĩa van sẽ di chuyển tịnh tiến cùng với nhau khi người dùng vận hành.
Gioăng làm kín
Bộ phận này có chức năng chính là ngăn không cho dòng lưu chất rò rỉ ra bên ngoài ở đoạn cổ van. Đệm kín của đĩa van chính là nơi tiếp xúc trực tiếp với ghế van. Lớp gioăng này được làm từ chất liệu EPDM, PTFE và tùy thuộc vào tùy loại van. Mục đích chính là sản xuất và lắp đặt cho hệ thống lưu chất có đặc tính khác nhau.
Nắp van
Bộ phận này sẽ được cố định với thân van và tạo ra một thể thống nhất. Nắp van đồng thời là gối dỡ để đặt bạc trục và vô lăng. Nắp thường được làm từ chất liệu giống với thân van. Nắp có cấu tạo rỗng phía trong đủ không gian để cho đĩa van di chuyển lên khi van đạt trạng thái mở hoàn toàn.
Đĩa van ( cánh van)
Tùy thuộc vào từng hãng sản xuất mà trên cánh van được gắn thêm một lớp cao su hoặc dạng đĩa van cốt kim loại sẽ có một lớp đệm cao su bên ngoài. Đĩa van thường được thiết kế dạng hình nêm, kết hợp với ghế van. Tất cả tạo nên độ kín lưu chất hoàn toàn.
Thân van
Bộ phận này sẽ được kết nói trực tiếp với ống. Đây cũng là bệ đỡ cho toàn bộ nắp van và các chi tiết khác. Là nơi chịu áp lực của lưu chấy, là nơi chịu tác động chính của các yếu tố ngoại quan như: thời tiết, các tác động chủ quan của con người. Vì vậy, thân van được làm từ: gang, đồng, inox, thép…
Cửa van
Chi tiết này thường có đường kính trong bằng với đường kính trong của ống. Chi tiết đón dòng lưu chất đi qua van và cho lưu chất thoát ra ngoài của. Tuy nhiên, đây là loại van 2 chiều nên các cửa có thể luân chuyển chức năng cho nhau.
Đệm kín
Chi tiết này được gắn nệm cao su để tạo mặt kín lưu chất với đĩa van. Phần đệm thường được làm từ chất liệu EPDM. Có một số trường hợp đặc biệt thì đệm kín là kim loại toàn bộ thì ghế van sẽ được bọc cao su.
Nguyên lý van cổng ty nổi
Nguyên lý hoạt động của van chặn ty nổi khá đơn giản. Nó được thực hiện như sau:
Khi ta tác dụng lực quay lên phần vô lăng và làm cho vô lăng quay. Với sự kết nối của ren biến chuyển động quay của vô lăng hành chuyển động tịnh tiến của trục van.
Trục van đã được cố định với đĩa van nên khi trục chuyển động thì đồng nghĩa đĩa van cũng sẽ được chuyển động dạng tịnh tiến. Khi đó, van sẽ đạt trạng thái mở hoàn toàn.
Nguyên lý hoạt động của van cổng ty nổi
Ưu điểm, nhược điểm của van cổng ty nổi
Giống như các dòng van khác, thì van chặn ty nổi cũng có những ưu và nhược điểm như sau:

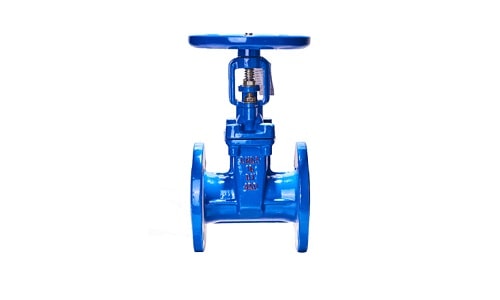

Van cổng gang ty nổi mặt bích PN16
Ưu điểm của van chặn ty nổi
- Độ bền của sản phẩm cao, khi hoạt động không có sự tổn thất về lưu lượng. Và cách thức vận hành khá đơn giản.
- Trục van được nổi lên phía trên và chuyển động tịnh tiến khi đóng – mở. Phần ty van được nổi lên, thuận tiện cho người dùng quan sát trạng thái đóng – mở bằng mắt thườn.
- Trục van nổi khi van đạt trạng thái mở hoàn toàn. Trục van không bị ăn mòn bởi dòng lưu chất chảy bên trong van khi ta mở van 100%. Ngược lại, trục của van ty nổi luôn nằm trong thân van nên không có ưu điểm này.
Nhược điểm của van cổng cửa ty nổi
- Dòng van hầu như chỉ sử dụng để đóng – mở. Và nhà sản xuất khuyên không nên dùng để điều tiết dòng lưu chất.
- Kích thước chiều dài trục van tỉ lệ thuận với kích thước của van. Đối với kích thước lớn thì kích thước bao ngoài của van sẽ càng tăng.
- Với phần ty van nổi nên cần không gian rộng để vận hành.
Đặc điểm chất liệu chế tạo van cổng ty nổi
Van cổng ty nổi gang
Thông số kỹ thuật
- Loại chất liệu chế tạo: gang dẻo
- Kích thước lắp đặt: DN50 cho đến DN800
- Chất liệu chế tạo gioăng làm kín: EPDM
- Hoạt động ở mức nhiệt: -10 cho đến 120 độ C
- Hoạt động trong mức áp lực làm việc: 16 bar
- Nhập khẩu trực tiếp: Hàn Quốc, Malaysia, Trung Quốc

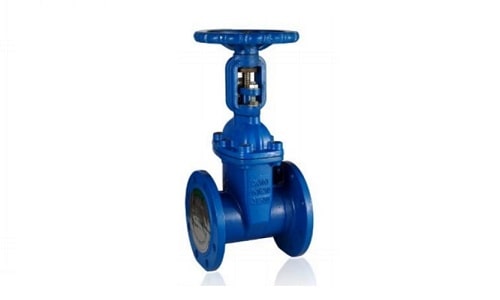

Van cổng ty nổi gang tiêu chuẩn JIS 10K
Van cổng gang ty nổi được sử dụng phổ biến trong hệ thống nước sạch, hệ thống nhiệt độ tương đối thấp. Được sử dụng phổ biến trong hệ thống PCCC, những hệ thống xử lý nước thải công nghiệp.
Khi sử dụng dòng van này, giúp cho người dùng biết được trạng thái đóng – mở van. Khi van đẩy xuống thì van đạt trạng thái đóng van. Còn khi sử dụng van cổng ty chìm người dùng khó nắm bắt được trạng thái đóng – mở van.
Van cổng ty nổi thép
Thông số kỹ thuật
- Chất liệu chế tạo: loại thép các bon
- Kích thước lắp đặt trong hệ
- Chất liệu: Thép các bon
- Kích thước: DN50 – DN800
- Nhiệt độ hoạt động: từ -10 cho đến 200 độ C
- Mức áp lực hoạt động: 16kg/cm
- Nhiệt độ làm việc: -10 đến 200 độ C

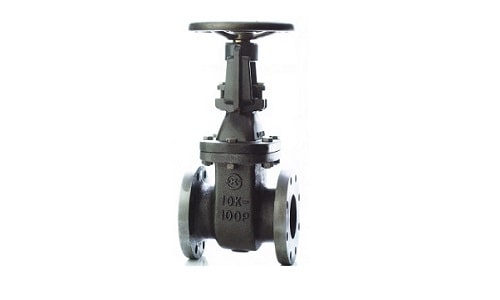

Van cổng thép ty nổi Trung Quốc
Loại van cổng thép được sử dụng cho hệ thống có áp suất và nhiệt độ tương đối. Hoặc sử dụng cho hệ thống lò hơi, hệ thống khí nóng. Ưu điểm nổi bật chính là; chịu được nhiệt độ cao, lên tới 400 độ C do van không sử dụng lớp gioăng làm kín.
Loại này sử dụng cho hệ thống nhiệt độ cao, lò hơi, dầu nóng. Với dạng kết nối mặt bích tạo ra độ chắc chắn, tính ổn định cao.
Van cổng ty nổi inox
Thông số kỹ thuật
- Thân van: Được chế tạo từ inox 304, 201 hoặc 316
- Kích thước lắp đặt hệ thống: DN50 cho đến DN500
- Dạng kết nối: mặt bích
- Tiêu chuẩn lắp đặt: 10K, PN16
- Hoạt động trong mức nhiệt độ: max 220 độ C
- Hoạt động ở mức áp lực: 16kg/cm2
- Nguồn gốc: Hàn Quốc hoặc Trung Quốc

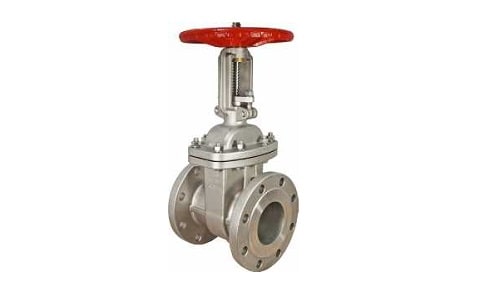

Van cổng ty nổi chất liệu inox 304 Wonil Hàn Quốc
Van cổng được chế tạo từ inox được sử dụng phổ biến trong hệ thống chất, hệ thống có tính ăn mòn và độ oxi hóa cao. Nên được ứng dụng phổ biến trong hệ thống vi sinh, dây chuyền công nghệ thực phẩm, đường ống dẫn rượu bia, nước giải khát.
Dòng van có phần thân được làm từ inox 304, hoạt động hiệu quả ở nhiệt độ -10 cho đến 180 độ C. Giúp van chịu được áp lực cao và phổ biến áp lực 16 bar.
Van cổng inox ty nổi thường được dùng cho các hệ thống hóa chất, các hệ thống có tính ăn mòn và oxi hóa cao. Chúng được dùng cho các hệ thống vi sinh, công nghệ thực phẩm, rượu bia, nước giải khát…
Các kiểu vận hành phổ biến của van cổng ty nổi
Khác với dòng van cổng ty chìm chỉ vận hành bằng tay, điện. Thì bộ chặn ty nổi còn sử dụng thêm bộ điều khiển khí nén. Đặc điểm của từng kiểu vận hành như sau:
Phương pháp vận hành của van chặn ty nổi
Van cổng điều khiển bằng tay quay
Đây chính là phương pháp vận hành thông dụng và được sử dụng phổ biến nhất hiện này. Kiểu vận hành này đơn giản, không cần sử dụng nhiều sức. Khi có sự cố thì việc bảo dưỡng, thay thế một cách dễ dàng.
Van cổng điều khiển bằng điện
Van điều khiển bằng điện được lắp đặt phổ biến co hệ thống có kích thước lớn mà không sử dụng được sức người. Hoặc là không đủ năng lượng để hoàn thành được chu trình đóng – mở. Khi sử dụng người dùng cần cấp nguồn điện thích hợp để vận hành.
Van cổng điều khiển bằng khí nén
Đây là dòng van có thời gian đóng – mở nhanh. Ưu điểm của bộ khí nén là độ an toàn cao, dễ vận hành và thời gian thực hiện chu trình nhanh. Giá thành rẻ hơn so với bộ điều khiển điện
Ứng dụng của van cửa ty nổi tay quay
- Ứng dụng phổ biến trong hệ thống xử lý nước sạch, nước thải và hệ thống sản xuất. Những hệ thống hóa chất dung dịch, hệ thống có độ ăn mòn, tính axit mạnh,,,
- Ứng dụng phổ biến trong nông nghiệp: hệ thống tưới tiêu, hệ thống cung cấp thoát nước, những hệ thống chăn nuôi, ao hồ hoặc đầm…
- Sử dụng trong hệ thống hóa sinh sản xuất như: sản xuất hóa chất, dung dịch xăng dầu… Và được ứng dụng trong nhiều ngành nghề khác nhau.

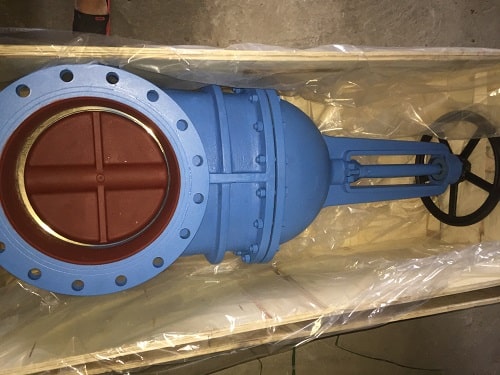

Van cổng gang ty nổi Wonil Hàn Quốc
Sự khác nhau giữa van cổng ty chìm và van chặn ty nổi
Với tên gọi là biết 2 dòng van này có đặc trung khác nhau. Và mỗi vị trí ứng dụng cũng có phần khác nhau. Và sự điểm khác nhau đó là:

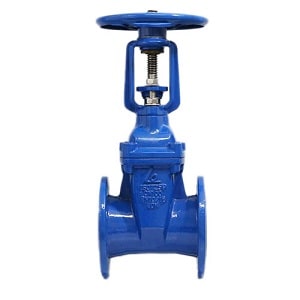

Hình ảnh van chặn ty nổi
- Phần ren trên ty: Đối với ty nối thì ren nằm ở phía trên, phần tiếp ren với vô lăng. Còn đối với van ty chìm, ren nằm phía dưới, phần tiếp ren với đĩa van.
- Ty van và đĩa van: Van ty nổi có trục van cố định với đĩa van, không cố định với vô lăng. Trong khi van ty chìm có trục van cố định với tay quay, không cố định với đĩa van.
- Bộ phận di chuyển: Van ty nổi, cả trục van và đĩa van di chuyển tịnh tiến qua khớp ren trên vô lăng. Nhưng với ty chìm chỉ đĩa van di chuyển trên khớp ren của trục van.
Địa chỉ van cổng ty nổi chính hãng
Tuấn Hưng Phát được biết đến là đơn vị cung cấp hàng đầu trong lĩnh vực cung cấp van công nghiệp, van cổng, van ty nổi, van ty chìm, van bướm, van bi… với chất lượng cao và giá thánh ưu đãi.
Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng từ Đài Loan, Hàn Quốc, Malaysia… Với chế độ bảo hành kéo dài lên đến 12 tháng, cung cấp giấy tờ chứng nhận đầy đủ. Bên cạnh đó, hỗ trợ khách hàng trong việc lắp đặt, vận chuyển và hình thức thành toán linh hoạt nhất.
Để có thể biết rõ thông tin sản phẩm, giá thành chính xác. Cũng như nhận được sự tư vấn nhiệt tình từ nhân viên chăm sóc và giúp quý khách lựa chọn được dòng van phù hợp với hệ thống của mình. Quý khách hãy liên hệ với chúng tôi, để được hỗ trợ một cách tốt nhất.
