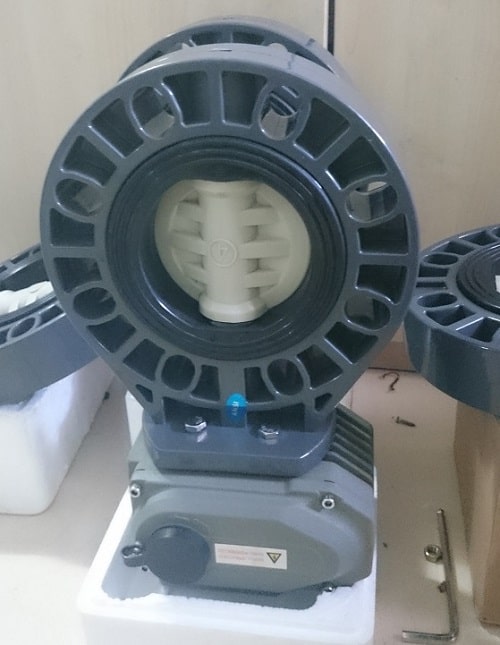

Van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển điện là gì?

Van bướm nhựa điều khiển điện có tên tiếng Anh là Electric Plastic Butterfly Valve, là một dòng van bướm sử dụng chất liệu nhựa PVC, CPVC, UPVC để tạo nên phần thân van. Cùng với đó, van bướm nhựa kết hợp với bộ điều khiển điện đóng mở cửa van dễ dàng, tiện lợi.

Đây là dòng van hoạt động hoàn toàn tự động và có thể điều khiển từ xa nhờ tủ điện. Thiết bị sử dụng dòng điện áp thông dụng 12v, 24v, 220v, 380v. Thiết bị này thường được sử dụng trong các hệ thống có chứa hóa chất hay lưu chất cho tính ăn mòn cao.

Thông số van bướm nhựa điều khiển điện

Thông số kỹ thuật

• Chất liệu thân van: Nhựa uPVC, cPVC, PVC
• Kích thước van: DN50 – DN400
• Kết nối: Dạng Mặt bích
• Gioăng làm kín: cao su EPDM
• Nhiệt độ: hoạt động tối đa 60 độ C
• Áp lực hoạt động: 150 PSI
• Điện áp làm việc: 24vDC, 220vAC, 380vAC
• Tiêu chuẩn: IP67
• Điều khiển dạng: On Off và Tuyến tính
• Thương hiệu: Kosaplus – Haitima
• Xuất xứ: Hàn Quốc / Đài Loan
• Thời gian bảo hành: 24 tháng

Cấu tạo van bướm nhựa điều khiển điện

Van bướm nhựa điện này có cấu tạo đơn giản với 2 bộ phận chính là:

Thân van nhựa

Bộ phận này được làm từ nhựa cao cấp PVC, cPVC, uPVC, PP, PVDF, PPH, PPR,.. Với cấu tạo từ 4 bộ phận chính:

• Thân van
• Trục van
• Vòng đệm làm kín
• Đĩa van/Cửa van

Bộ điều khiển điện

Với bộ điều khiển điện cũng sẽ phân thành 2 loại là dạng ON/OFF và dạng tuyến tính. Cả 2 đều có công dụng chung là thực hiện việc đóng mở van. Điểm khác biệt duy nhất chính là dòng van tuyến tính sẽ đóng mở theo yêu cầu với các góc từ 0 – 90 độ. Cấu tạo chung của cả 2 dạng gồm:

• Bảng mạch điện tử
• Bộ hiển thị hành trình
• Tụ điện
• Bánh răng truyền động
• Thiết bị trợ lực
• Bộ điều khiển tuyến tính (chỉ ứng dụng trong van bướm điều khiển tuyến tính).

Nguyên lý hoạt động của van bướm nhựa điện tương tự như các dòng van bướm điện khác. Khi bạn cấp điện vào bộ động cơ điện, nó sẽ chuyển đổi điện năng thành động năng. Từ đó truyền trực tiếp tới trục van.

Trục van kết nối trực tiếp với đĩa van giúp van thực hiện thao tác đóng mở nhanh chóng. Khi van hoàn thành 1 chu trình đóng hoặc mở, công sắc giám sát hành trình sẽ tự động ngắt điện và giữ đĩa van nguyên vị trí cho đến khi cấp dòng điện xoay chiều.

Có thể tham khảo thêm nguyên lý hoạt động của Van cầu hơi điều khiển điện dùng trong các hệ thống khí, hơi,…

Ưu điểm của van bướm nhựa điều khiển bằng điện

• Van bướm nhựa uPVC và cPVC có khả năng chống ăn mòn hóa học rất tốt. Van hoạt động tốt trong các môi trường chứa lưu chất axit đặc hay môi chất kiềm bazơ hoặc muối clorua.
• Van được sử dụng nhiều trong các hệ thống chứa nước sạch, nước sinh hoạt hoặc các hệ thống thực phẩm vẫn đảm bảo tốt các yếu tố vệ sinh thực phẩm. Bởi vì van được làm từ chất liệu nhựa cao cấp nên chúng đảm bảo đạt chuẩn NSF 14 (Tiêu chuẩn nước uống cho các vật liệu).
• Van bướm nhựa điện có trọng lượng tương đối nhẹ, dễ dàng lắp đặt và vận hành van đơn giản.
• Cơ cấu điều khiển van đóng mở sử dụng các nguồn điện áp thông dụng như 24vDC; 220vAC hay 380vAC phù hợp cho các hệ thống điện hiện nay. Nguồn tín hiệu cung cấp analog 4 – 20mA xuất từ tủ điều khiển PLC dễ dàng điều khiển van đóng mở theo các góc tùy thích. Không những thế, trong điều kiện mất điện, người dùng vẫn có thể điều khiển và vận hành van bằng tay quay.
• Van bướm có thể lắp đặt cho các hệ thống có kích thước lớn hơn van bi. Chi phí dòng van bướm nhựa điện này cũng thấp hơn so với những van bướm khác loại, van bi motor điện cùng kích thước.

Nhược điểm của van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển bằng mô tơ điện cũng có một số nhược điểm cơ bản như:

• Van bướm nhựa có khả năng chịu nhiệt và áp lực thấp hơn so với loại van bướm inox điện hoặc van gang.
• Khi van mở hết cỡ, cánh van và trục van vẫn nằm trong lưu chất nên cản trở dòng chảy gây sụt áp khi qua van. Mặt khác, tác động mài mòn của lưu chất cũng ảnh hưởng khiến tuổi thị của van giảm.
• Van điều khiển bằng điện có tốc độ đóng mở chậm hơn dòng van điện từ hoặc van điều khiển bằng khí nén.

Báo giá van bướm nhựa motor điện

Van bướm nhựa điều khiển motor điện chúng tôi cung cấp có hai loại chính đó là van Kosaplus Hàn Quốc và Haitima Đài loan. Đây là hai thương hiệu cung cấp các loại van điều khiển chất lượng cao. Tùy vào nhu cầu của quý khách hàng, sản phẩm sẽ được kết nối với đầu điều khiển on off hoặc tuyến tính. Do đó giá van bướm điện từng loại điều khiển là khác nhau.

Sản phẩm được nhập khẩu trực tiếp và phân phối độc quyền bởi Công ty TNHH Thương Mại Tuấn Hưng Phát. Chúng tôi luôn cam kết sản phẩm chuẩn chính hãng 100% và có đầy đủ chứng chỉ Co/Cq. Bảo hành 24 tháng cho tất cả các sản phẩm lỗi do ra cung cấp. Giao hàng tận nơi với chi phí thấp và thời gian ngắn nhất!

Vì thế, nếu bạn muốn nhận báo giá van bướm nhựa điều khiển điện chi tiết, liên hệ ngay với chúng tôi để được hỗ trợ. Với kinh nghiệm nhiều năm trong lĩnh vực này, chúng tôi sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất với hệ thống của mình.

Cập nhật vào 17-07-2024 lúc 02:27 chiều
