Van bi điều khiển khí nén thực hiện chu trình đóng – mở bằng nguồn khí nén. Dòng van sử dụng phổ biến ở nhiều hệ thống công trình khác nhau. Vậy dòng van bi điều khiển bằng khí nén là gì? Cấu tạo như thế nào?… Để hiểu rõ sản phẩm, chúng ta cùng nhau tìm hiểu trong bài viết dưới đây.

Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là dòng van bi sử dụng bộ điều khiển khí nén thực hiện thao tác đóng – mở tự động. Các loại van này giúp tiết kiệm sức người vận hành.

Van bi khí nén có phần thân là van bi cơ chất liệu inox hoặc nhựa. Bộ khí nén được làm từ hợp kim nhôm, bên ngoài được phủ thêm một lớp sơn tĩnh điện giúp van hoạt động tốt ở nhiều môi trường khác nhau.

Người dùng lựa chọn một trong hai kiểu vận hành khí nén: dạng tuyến tính hoặc On/Off. Với đa dạng kích thước từ DN đến DN200 và nhiều thiết kế thân van 3 ngã, 2 cửa hoặc dạng 3PC giúp khách hàng có thêm nhiều lựa chọn hơn. Bên cạnh đó, bạn cũng có thể lựa chọn nhà cung cấp như van bi khí nén Haitima hay van bi khí nén Kosaplus,…

Lợi ích sử dụng van bi điều khiển bằng khí nén

• Van có độ tự động hóa cao trong quá trình đóng – mở van. Khi hoạt động không cần sử dụng đến sức người can thiệp.
• Thời gian thực hiện một chu trình của bộ điều khiển khí nén nhanh hơn bộ điều khiển điện. Chỉ mất 1-3s là xong một chu trình đóng hoặc mở.
• Thiết bị có chức năng đóng – mở và điều tiết dòng lưu chất. Từ đó, giúp điều tiết dòng lưu chất theo mong muốn sử dụng của người dùng.
• Van có thiết kế nhỏ gọn, thuận tiện lắp đặt ở những nơi có diện tích nhỏ gọn, không chiếm nhiều không gian lắp đặt.
• Tính ứng dụng đa dạng, có thể lắp đặt và sử dụng ở nhiều công trình khác nhau.

Thông số van bi khí nén

• Dạng thân van: 2PC, 3PC hoặc van bi 3 ngã
• Chất liệu làm thân van: inox 304 hoặc inox 316
• Kích thước đa dạng: DN15 đến DN200
• Vận hành: bộ điều khiển khí nén
• Dạng kết nối: lắp ren/ lắp bích
• Kiểu vận hành: dạng tuyến tính – dạng on/off
• Hoạt động trong áp lực: 16kg/cm2
• Nhiệt độ hoạt động: 180 độ C
• Thương hiệu sản xuất: KosaPlus, Haitima
• Chế độ bảo hành: 24 tháng.

Cấu tạo van bi khí nén

Nhắc đến cấu tạo của van bi điều khiển bằng khí nén người ta nghĩ ngay đến một cấu tạo đơn giản. Được lắp ráp từ 2 bộ phận chính:

Bộ điều khiển khí nén

Bộ điều khiển khí nén được 2 thương hiệu nổi tiếng sản xuất. Cụ thể là: KosaPlus – Hàn Quốc, Haitima – Đài Loan. Dù thương hiệu nào sản xuất thì bộ khí nén đều có chất lượng tốt.

Bên cạnh đó, bộ khí nén còn được chia ra làm 3 dạng điều khiển:

• Dạng tác động đơn: Loại này thì người dùng chỉ cần cấp áp lực khí nén một lần để đóng mở van. Khi áp lực khí nén được đưa vào thì lò xo bị ép xuống và chuyển sang trạng thái mở. Còn ngưng cấp khí nén, van trở về vị trí ban đầu, đóng hoàn toàn.
• Dạng tác động kép: Loại này người dùng cấp áp lực khí nén vào một cửa. Khi ngưng cấp khí nén thì van vẫn giữ nguyên trạng thái hiện tại. Còn khi cấp khí nén vào khoang chứa bên cạnh, giúp van đóng lại.
• Dạng điều khiển tuyến tính: Loại van này có bộ điều khiển tiếp nhận tín hiệu analog 4-20mA hoặc 0-10V. Giúp đóng – mở theo những góc khác nhau. Đối với dạng vận hành này người dùng có thể điều tiết dòng chảy, tiếp nhận và phản hồi tín hiệu về tủ PLC.

Van bi cơ

Đối với phần thân van bi cơ, thường được làm từ chất liệu inox, nhựa. Trong phần thân được lắp đặt thêm các chi tiết khác như:

• Thân van bi: Được chế tạo hoàn toàn từ chất liệu inox, nhựa. Có kiểu kết nối dạng lắp ren, lắp bích hoặc rắc co.
• Bi van (đĩa van): Cũng được chế tạo từ inox, nhựa có chức năng tiếp nhận lực để vận hành chu trình đóng – mở van.
• Trục van: Được làm từ chất liệu inox, thép không gỉ. Chức năng chính là tiếp nhận và truyền lực xuống bi van.
• Chi tiết gioăng làm kín (lớp đệm): Chi tiết này được làm từ cao su EPDM, Teflon. Chức năng chính là làm kín van bi, giúp van tránh tình trạng rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động van bi khí nén

Như đã nói ở trên thì bộ khí nén được chia ra làm 3 dạng vận hành: tác động đơn, tác động kép và dạng vận hành tuyến tính. Ở mỗi dạng sẽ có cách hoạt động khác nhau, cụ thể như sau:

Nguyên lý hoạt động của van bi khí nén dạng tác động kép

Dạng tác động kép là dạng cung cấp áp lực khí nén 2 lần vào bộ khí nén. Nó được hoạt động như sau:

Khi đường ống cấp khí nén với lượng áp suất nhất định, áp lực này ép 2 piston về 2 phía. Từ đó tạo ra lực và tác động xoay trục chính giữa để thực hiện thao tác mở một góc 90 độ. Khi thực hiện xong chu trình thì sẽ ngưng lại. Trục chính giữa được kết nối với trục của bi van, làm cho bi van quay theo một góc 90 độ. Tương đương với trạng thái mở của van.

Và thao tác ngược lại, áp lực khí nén được cấp vào khoang ngoài của bộ khí nén. Lúc này sẽ đẩy 2 piston trở về vị trí ban đầu, tạo chuyển động xoay 90 độ theo chiều ngược lại, tương ứng trạng thái đóng hoàn toàn của van bi.

Nguyên lý hoạt động của van bi khí nén dạng tác động đơn

Dạng tác động đơn hoạt động theo nguyên tắc cung cấp áp lực khí nén 1 lần. Và tận dụng lực đàn hồi của lò xo, giúp van đóng – mở.

Khi hoạt động, người dùng chỉ cần cấp áp lực khí nén nhất định. Áp lực được đưa vào bộ khí nén, ép lò xo xuống và cho dòng lưu chất đi qua, tương đương với trạng thái mở.

Còn khi ngưng cấp áp lực khí nén, lực đàn hồi của lò xo sẽ đẩy lò xo về vị trí ban đầu. Lúc này, van chuyển đổi sang trạng thái đóng hoàn toàn.

Nguyên lý hoạt động của van bi khí nén dạng tuyến tính

Với dòng van bi khí nén tuyến tính được sử dụng với mục đích là điều tiết dòng lưu lượng. Bên cạnh đó, dạng tuyến tính sử dụng tín hiệu 4-20mA để điều chỉnh sự đóng – mở van ở những góc khác nhau.

Một số loại van bi đóng mở bằng khí nén thông dụng

Đối với van bi khí nén, chúng được phân biệt bằng kiểu kết nối, chất liệu và các dạng điều kiển khí nén. Xem chi tiết đặc điểm của từng loại van trong phần dưới đây.

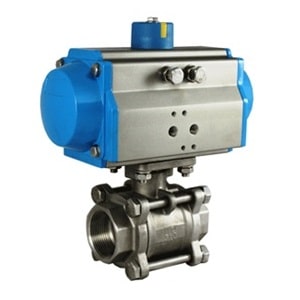

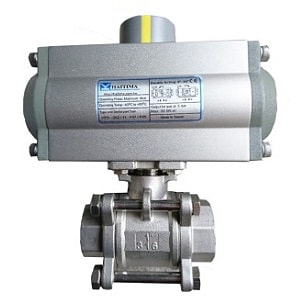

Van bi ren điều khiển khí nén

Dòng van bi ren điều khiển khí nén là thiết bị được sử dụng khá phổ biến trên thị trường. Loại này có kích thước nhỏ, từ DN15 đến DN50. Điểm nổi bật là trọng lượng nhẹ, phù hợp với hệ thống không có nhiều không gian lắp đặt.

Thông số kỹ thuật

• Làm từ chất liệu: inox 304, inox 316
• Kiểu thân: 3PC
• Dạng kết nối với đường ống: Lắp ren
• Kích thước lắp đặt: phi 21, phi 27, phi 34, phi 48…
• Dạng vận hành phổ biến: tác động đơn/ tác động kép/ dạng tuyến tính
• Áp lực hoạt động: 63 bar
• Nhiệt độ hoạt động thích hợp: -10 đến 180 độ
• Tiêu chuẩn sản xuất: IP67
• Thương hiệu: KosaPlus, Haitima

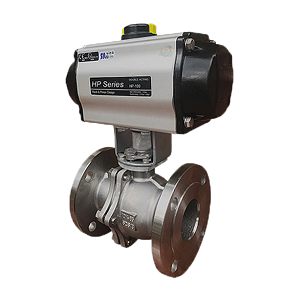

Van bi mặt bích đóng mở bằng khí nén

Van bi mặt bích điều khiển khí nén là dạng van được sản xuất theo tiêu chuẩn mặt bích quốc tế. Với đa dạng kích thước, từ DN50 đến DN200, giúp lắp đặt ở những hệ thống có kích thước lớn. Việc sử dụng mặt bích tạo ra độ kín cao, áp lực lớn.

Thông số kỹ thuật

• Thân van: chất liệu inox 304, inox 316
• Dạng thân van: 2PC
• Dạng kết nối đường ống: mặt bích
• Tiêu chuẩn sản xuất mặt bích: BS, JIS, ANSI
• Kích thước: từ DN50 cho đến DN200
• Mức áp lực hoạt động: 16 bar
• Nhiệt độ thích hợp: -10 cho đến 180 độ C
• Sản xuất theo tiêu chuẩn: IP67

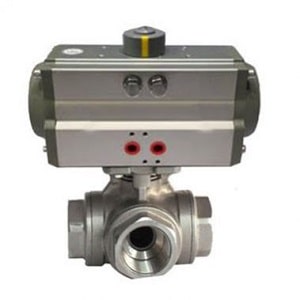

Van bi 3 ngã điều khiển bằng khí nén

Van bi 3 ngã điều khiển khí nén có ưu điểm là chuyển hướng dóng lưu chất một cách dễ dàng, giúp lưu chất đi qua các cửa khác nhau. Dạng van này có kiểu kết nối lắp ren hoặc lắp bích. Kích thước lắp đặt thì đa dạng, từ DN15 cho đến DN200.

Thông số kỹ thuật

• Chế tạo từ chất liệu: inox 304
• Kích thước đa dạng: 1/2″, 3/4″… 6″
• Dạng thân van: chữ T
• Loại kết nối: lắp ren/ lắp bích
• Hoạt động trong áp lực: 2-8bar
• Nhiệt độ thích hợp: 0-180 độ C
• Chế độ bảo hành: 24 tháng

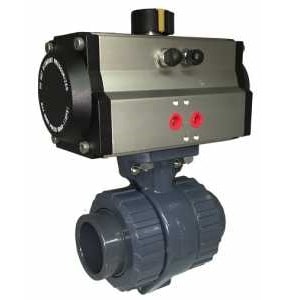

Van bi nhựa điều khiển bằng khí nén

Van bi nhựa điều khiển khí nén là dòng van có phần thân được chế tạo từ chất liệu nhựa uPVC, CPV. Van sử dụng phổ biến trong môi chất có độ ăn mòn hóa học cao. Nhược điểm của dòng van này là không thể hoạt động trong môi trường có nhiệt độ, áp lực cao.

Thông số kỹ thuật

• Chất liệu làm thân van: loại nhựa uPVC, cPVc
• Dạng kết nối đường ống: nối hàn, rắc co.
• Kích thước đa đạng: DN15 đến DN200
• Nhiệt độ thích hợp: 0-60 độ C
• Áp lực: 150 Psi
• Lực khí nén: 2-7 bar
• Dạng tiêu chuẩn: Ip68
• Xuất xứ nhập khẩu: KosaPlus – Haitima
• Chính sách bảo hành: 24 tháng

Ưu, nhược điểm của van bi điều khiển khí nén

Với bộ điều khiển khí nén cùng các đặc điểm nổi bật của van bi, van bi khí nén có rất nhiều ưu điểm khi ứng dụng trong đường ống. Không chỉ vậy, những điểm đó còn trở thành lý do khiến van bi khí nén được sử dụng rộng rãi hơn.

Ưu điểm nổi bật của van bi điều khiển bằng khí nén

Một số ưu điểm nổi bật của van bi khí nén:

• Sử dụng bộ khí nén có thời gian đóng – mở nhanh.
• Làm việc một cách tự động, không cần sử dụng đến sức người để thực hiện thao tác.
• Loại van bi khí nén thuận tiện cho việc kiểm soát toàn bộ hệ thống.
• Việc sử dụng áp lực khí nén, có độ an toàn cao. Trong quá trình sử dụng không xảy ra tình trạng chập cháy.
• Đa dạng kích thước, chất liệu nên có khả năng chịu áp lực cao, nhiệt độ lớn.
• Với thân van được làm từ các chất liệu khác nhau, tạo ra tính linh động trong hoạt động ở nhiều môi trường khác nhau.
• Có thể lắp đặt trong những hệ thống từ bé đến lớn. Lắp đặt ở vị trí trên cao, dưới sâu.

Nhờ những điểm này, van bi điều khiển bằng khí nén được lắp đặt và sử dụng phổ biến trong hệ thống nước thải, đường ống dẫn hóa chất, khí, gas,… Bạn có thể tham khảo thêm Van nước đóng mở bằng khí nén

Nhược điểm của van bi điều khiển bằng khí nén

Bên cạnh những ưu điểm thì van bi khí nén vẫn có một vài nhược điểm như sau:

• Không có kích thước lớn hơn DN200. Nếu người dùng sử dụng kích thước lớn hơn cần phải đặt trước.
• Giá thành khá cao.
• Không có chất liệu gang.

Tính ứng dụng của van bi khí nén

Thông qua những ưu điểm trên và mong muốn nâng tầm công trình công nghiệp. Đồng thời, giúp hệ thống có thể tăng tính tự động cao nên dòng van được lắp đặt trong hệ thống:

• Sử dụng trong môi trường có hệ thống xử lý nước thải, hệ thống cung cấp nước sạch.
• Lắp đặt trong các trạm cung cấp nước ở những khu dân cư, nhà cao tầng.
• Lắp đặt trong dây chuyền sản xuất thực phẩm, dây chuyển sản xuất rượu, bia hoặc nước giải khát.
• Ứng dụng trong hệ thống đường ống dẫn khí gas.
• Những đường ống dẫn hóa chất, chất tẩy rửa,…

Cách lựa chọn van bi điều khiển khí nén

Để lựa chọn được loại van phù hợp cho hệ thống, bạn cần lưu ý một số điểm sau:

• Van bi khí nén là loại van bi inox, có dạng kết nối ren trong, kết nối hàn hoặc mặt bích. Đây là loại chất liệu thép không gỉ, có độ bền cao, chịu được những môi trường khắc nghiệt. Ngoài ra bạn cũng có thể lựa chọn van bi nhựa khí nén cho hệ thống.
• Bộ khí nén được kết nối với trục van để đóng – mở van. Thời gian thực hiện đóng – mở nhanh chóng, mất 1-3s.
• Cần lựa chọn dạng vận hành thích hợp: tác động đơn, tác động kép hay dạng tuyến tính. Ngoài ra, người dùng có thể lắp đặt thêm công tắc giám sát để nắm bắt được trạng thái đóng – mở và truyền tín hiệu về tủ điều khiển.

Như vậy, bạn nên xem xét kỹ đặc tính của đường ống, môi chất bên trong để đưa ra lựa chọn chính xác nhất. Điều này giúp bạn tối ưu ngân sách và hiệu suất hoạt động của hệ thống.

Mua van bi điều khiển khí nén ở đâu?

Nếu bạn chưa biết mua van bi điều khiển khí nén ở đâu thì liên hệ ngay với chúng tôi. Với hơn 15 năm kinh nghiêm trong ngành cung cấp van công nghiệp, thiết bị đo lưu lượng và phụ kiện đường ống, Tuấn Hưng Phát luôn cam kết về chất lượng sản phẩm, giá thành ở mức ưu đãi.

Hiện chúng tôi đang cung cấp độc quyền các dòng van điều khiển Kosaplus, Haitima. Bên cạnh đó chúng tôi cũng là nhà cung cấp độc quyền các dòng van Wonil tại Việt Nam. Vậy nên quý khách hàng có nhiều lựa chọn hơn về các dòng van điều khiển điện hay khí nén.

Tất cả sản phẩm tại THP đều được nhập khẩu chính hãng, có đầy đủ giấy tờ và chính sách bảo hành lên tới 24 tháng. Hãy liên hệ ngay để được nhân viên hỗ trợ và báo giá chính xác sản phẩm.
