Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén là gì?

Van bướm inox điều khiển khí nén là dạng van bướm inox 304, 316 sử dụng bộ actuator khí nén để vận hành van đóng mở. Khi vận hành, cấp áp lực khí nén 2 – 8bar để điều khiển van đóng mở thông qua trục và đĩa van.

Với chất liệu inox, van có độ bền cao và khả năng chống ăn mòn tốt nên có thể hoạt động trong nhiều hệ thống công nghiệp khác nhau.

Thông số van bướm inox điều khiển khí nén

Thông số kỹ thuật

• Chất liệu van: Inox 304, inox 316
• Gioăng làm kín: Teflon (PTFE)
• Áp lực làm việc: 16bar
• Nhiệt độ hoạt động: -10 đến 180 độ C
• Áp lực khí nén: 2 – 8bar
• Dạng van điều khiển: Tác động đơn / Tác động kép / Tuyến tính
• Tiêu chuẩn: IP67
• Thương hiệu: Kosaplus Hàn Quốc / Haitima Taiwan
• Bảo hành: 18 tháng

Sản phẩm van bướm inox khí nén thường dùng cho các hệ thống hóa chất, các hệ thống chiết rót chất lỏng. Lớp gioăng PTFE chịu được ăn mòn hóa học tốt và nhiệt độ cao.

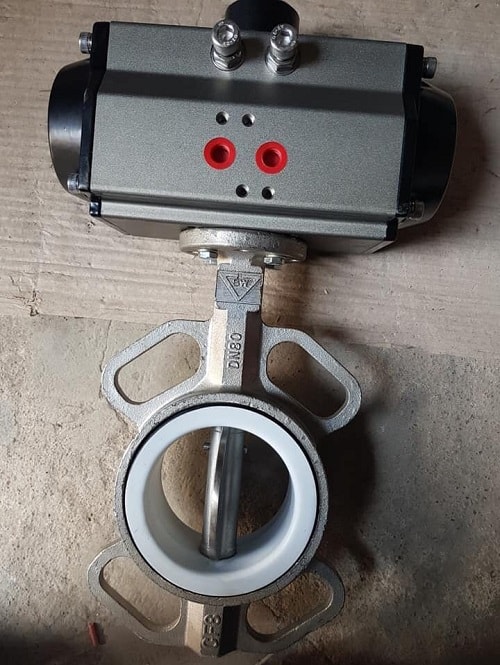

Cấu tạo và nguyên lý hoạt động của van bướm inox điều khiển khí nén

Van bướm inox khí nén được cấu tạo bởi thân van bướm và động cơ khí nén. Trong đó:

• Van bướm được chế tạo toàn thân bằng inox 304, inox 316 với gioăng làm kín Teflon (PTFE). Vậy nên van bướm inox có khả năng chịu nhiệt, áp lực tốt và ứng dụng ở nhiều môi chất khác nhau.
• Động cơ khí nén được sản xuất theo tiêu chuẩn IP67 và có chất lượng tốt, đảm bảo hoạt động khi lắp đặt trong các hệ thống. Điển hình là động cơ khí nén của Kosaplus Hàn Quốc và Haitima Đài Loan.

Van bướm inox khí nén hoạt động bằng cách cấp nguồn khí nén cho bộ điều khiển. Thông qua đó làm trục van chuyển động và xoay đĩa van đóng mở theo yêu cầu. Đối với kiểu điều khiển on off, đĩa van sẽ ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Tuy nhiên, khi sử dụng thêm bộ tín hiệu điều khiển tuyến tính thì đĩa van có thể mở các góc từ 0 đến 90 độ.

Ưu điểm van bướm inox điều khiển khí nén

• Khả năng đóng mở nhanh hơn so với van bướm inox điện.
• Chất liệu thân van bằng inox và gioăng Teflon có thể chịu được môi chất có tính ăn mòn hóa học như muối, axit, kiềm.
• Có thể ứng dụng trong các môi chất khô dạng bột, thực phẩm,…

Trong một số trường hợp môi trường nước biển hay các môi chất chứa muối clorua người ta thường dùng chất liệu inox 316. Chất liệu SUS316 có khả năng chống chịu ăn mòn tốt trong mối trường hóa chất chứa muối clorua này. Tuy nhiên lượng sản phẩm van bướm inox 316 điều khiển khí nén số lượng tồn kho tương đối ít. Đôi khi khách hàng đặt số lượng lớn cần liên hệ nhà cung cấp để có kế hoạch đặt hàng.

Các loại van bướm inox khí nén theo dạng điều khiển

Dựa theo dạng điều khiển, ta có van khí nén dạng tác động đơn, tác động kép và điều khiển tuyến tính (vô cấp).

• Van bướm inox điều khiển dạng tác động kép: Trên bộ điều khiển có một đường cấp khí để đóng van và một đường cấp khí để mở van. Thông qua van điện từ khí nén hay gọi là van điện từ chia khí, nguồn khí cung cấp sẽ đi vào đường đóng khí hay mở của actuator và điều khiển van đóng mở. Dạng van này còn có thể lắp đặt các limit swhit box để báo trạng thái van đóng hay mở phản hồi về tủ điều khiển.
• Van bướm inox 304 khí nén tác động đơn: Loại van này chỉ có một đường cấp khí để mở van. Khi ngừng cấp khí van tự động đóng lại do tác động của lò xo được tích hợp trên bộ điều khiển khí nén actuator.
• Van bướm inox khí nén dạng tuyến tính: Đây là van tác động kép được lắp đặt thêm bộ Positioner tín hiệu 4 – 20mA. Tương ứng với từng mức tín hiệu điều khiển, van bướm inox sẽ đóng và mở các góc mở khác nhau để điều tiết lưu lượng môi chất đi qua van.

Van bướm inox điều khiển khí nén Kosaplus Hàn Quốc

Đây là một loại van sử dụng bộ điều khiển khí nén thương hiệu Kosaplus Hàn Quốc. Với phần thân van bạn có thể lắp đặt van bướm inox Wonil hoặc các thương hiệu khác. Tuy nhiên, để đảm bảo chất lượng tốt nhất, chúng tôi vẫn khuyên khách hàng nên lựa chọn van bướm Wonil và bộ điều khiển Kosaplus.

Thông số kỹ thuật

• Chất liệu: Thân van inox 304, inox 316
• Gioăng làm kín: PTFE
• Áp lực làm việc: PN16
• Nhiệt độ hoạt động: -10 đến 180 độ C
• Dạng kết nối: Wafer
• Áp khí nén: 2 – 8bar
• Kích thước: DN50 – DN600
• Tiêu chuẩn: IP67
• Dạng van: Tác động đơn / Tác động kép / Tuyến tính
• Model: RD32, RD40, AD50, AD65, AD80, AD100, AD125, AD140, AD160…
• Xuất xứ: Kosaplus Hàn Quốc
• Bảo hành: 12 tháng

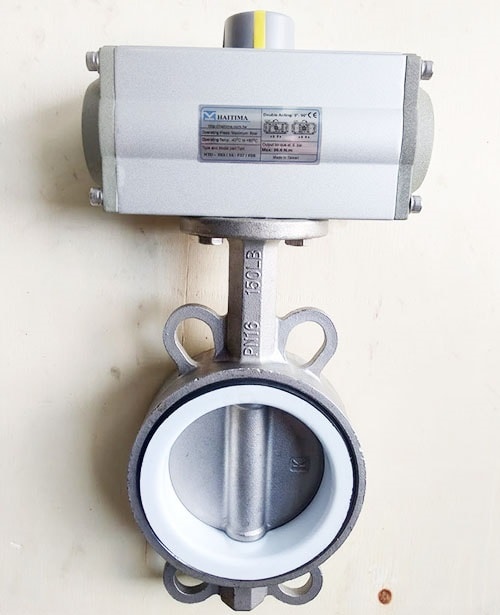

Van bướm inox điều khiển khí nén Haitima Đài Loan

Bên cạnh Kosaplus, thương hiệu Haitima Đài Loan cũng cung cấp bộ điều khiển khí nén cho các loại van công nghiệp. Van bướm khí nén Haitima Đài Loan được sử dụng nhiều tại thị trường châu Á cũng như các hệ thống tại Việt Nam.

Thông số kỹ thuật

• Chất liệu: Thân van inox 304, inox 316
• Gioăng làm kín: PTFE
• Áp lực làm việc: PN16
• Kích thước: DN50 – DN600
• Nhiệt độ làm việc: -10 đến 180 độ C
• Dạng kết nối: Wafer
• Áp khí nén: 2 – 8bar
• Tiêu chuẩn: IP67
• Dạng van: Tác động đơn / Tác động kép / Tuyến tính
• Model: HTD032, HTD052, HTD063, HTD075, HTD092, HTD105, HTD125, HTD140, HTD160…
• Xuất xứ: Kosaplus Hàn Quốc
• Bảo hành: 12 tháng

Khi lựa chọn van bướm inox khí nén, quý khách hàng nên lưu ý tới công suất của động cơ. Khác với van bướm gang, van bướm inox có gioăng PTFE có độ cứng cao hơn gioăng EPDM hay NBR. Do đó chúng cần lực kéo mô men xoắn lớn hơn, các actuator cũng cần công suất lớn hơn.

Nhiều đơn vị cung cấp thường không để ý đến điều này hoặc cố tình lắp đặt van thiếu công suất để giảm giá thành. Vì vậy quý khách hàng cần lưu ý chọn van đúng thông số kỹ thuật để van hoạt động tốt nhất.

Ứng dụng của van bướm inox khí nén

• Van bướm inox khí nén thường dùng nhiều trong môi trường nước thải chưa qua xử lý, hệ thống chứa hóa chất, axit, bazo hoặc muối.
• Đôi khi van bướm khí nén được sử dụng để lắp đặt cho môi chất chứa chất rắn tạm thời nhằm thay thế cho van dao điều khiển khí nén.
• Các hệ thống xi măng, hệ thống bột, chất lỏng đặc vẫn thường sử dụng loại van này bởi chúng phổ biến cũng như giá thành rẻ hơn van dao điều khiển khí nén.

Báo giá van bướm inox điều khiển khí nén

Giá van bướm inox điều khiển khí nén phụ thuộc vào thương hiệu, kích thước, các thông số của van. Vì vậy van bướm inox khí nén có rất nhiều mức giá khác nhau. Để biết giá cụ thể từng loại van bướm khí nén, liên hệ ngay với chúng tôi thông qua hotline Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn. Chúng tôi luôn sẵn sàng giải đáp những thắc mắc của khách hàng về các loại van và thiết bị công nghiệp.

Với hơn 15 năm cung cấp van công nghiệp, chúng tôi hiện đang phân phối độc quyền các dòng van điều khiển Kosaplus, Haitima và dòng van công nghiệp Wonil. Vậy nên hệ sinh thái sản phẩm của chúng tôi rất đa dạng, có thể đáp ứng đầy đủ nhu cầu của khách hàng.

Bên cạnh dòng van bướm inox khí nén, chúng tôi còn cung cấp các dòng van điều khiển điện. Tham khảo ngay các sản phẩm mà chúng tôi đang cung cấp tại danh mục Van điều khiển
