Van Bi Điều Khiển Điện 24v 220v 380v | Hàn Quốc – Đài Loan

13 ReviewsAdd Your Review



Thông số kỹ thuật

  • Chất liệu: Thép, inox304, inox316, nhựa PVC uPVC CPVC…
  • Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″
  • Điều khiển điện: 24v, 220v, 380v
  • Kiểu điều khiển: On Off / Tuyến tính
  • Áp suất làm việc: 16kg/cm2
  • Nhiệt độ làm việc: 180 độ C
  • Thương hiệu: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Taiwan
  • Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá chi tiết!

Mô tả

Van bi điều khiển điện là một loại van công nghiệp được vận hành hoàn toàn tự động bằng điện áp, có chức năng đóng mở nhanh chóng, hiệu quả, thích hợp với nhiều quy mô hệ thống, ứng dụng thoải mái trong nhiều điều kiện môi trường khác nhau. Dưới đây là các loại van bi đóng mở bằng điện thông dụng cũng như những ưu nhược điểm của nó.

Van bi điều khiển điện là gì?

Van bi điều khiển điện là một loại van được sử dụng để đóng mở hoặc điều tiết dòng chảy chất lỏng bằng motor điện. Chúng còn được biết đến với các tên gọi như van bi điện hay van bi điều khiển bằng điện (tiếng Anh “Electric actuator ball valve” hoặc “Motorized ball valve“).

Phần trục van được kết nối trực tiếp với motor điện. Khi vận hành, người dùng chỉ cần cấp đủ mức điện áp phù hợp với nguồn điện của hệ thống sử dụng. Thông thường dải điện áp được lắp đặt là 24V, 220V, 380V.

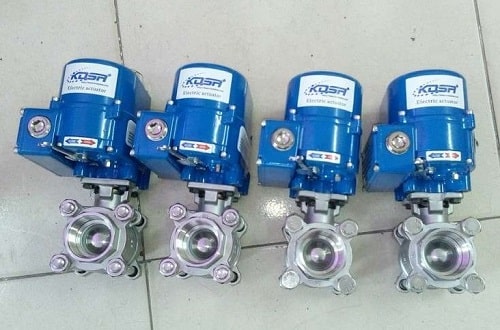

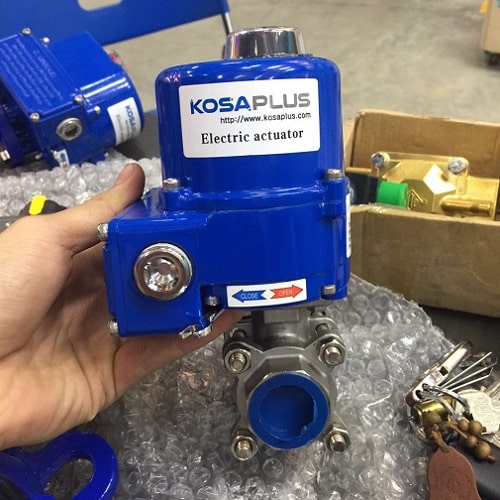

hình ảnh van bi điều khiển điện

Hình ảnh van bi inox điều khiển điện Kosaplus

Thông số van bi điều khiển điện

  • Chất liệu chế tạo thân van bi: inox 304, inox 316
  • Kích thước đa dạng: DN15 cho đến Dn200
  • Dải điện áp sử dụng: 24v, 220v, 380v
  • Dạng vận hành: điều khiển on/off hoặc tuyến tính
  • Kiểu kết nối với đường ống: dạng ren, mặt bích với tiêu chuẩn BS/ JIS/ ANSI/ DIN
  • Hoạt động trong áp lực: 16 đến 63kg/cm2
  • Hoạt động trong nhiệt độ: -10 đến 180 độ C
  • Nhập khẩu thương hiệu: KosaPlus, Haitima
  • Nguồn gốc sản xuất: Hàn Quốc, Đài Loan.

Một số sản phẩm van bi đóng mở bằng điện thông dụng

Van bi đóng mở bằng điện được phân biệt với nhau thông qua các đặc điểm cấu tạo. Đó là sự khác nhau về kiểu kết nối, chất liệu, số cổng,… Về thương hiệu, nguồn gốc hiện có van bi điện Kosaplus, Haitima,…

Van bi ren inox điều khiển điện

Van bi ren inox điều khiển bằng điện được sử dụng phổ biến nhất. Đây là loại van kết nối với đường ống thông qua kết nối ren nên rất dễ lắp đặt. Van bi ren có kích thước từ DN15 đến DN50 nên được lắp đặt sử dụng rộng rãi trong hệ thống vừa và nhỏ. Lắp đặt trong hệ thống nước sạch, hệ thống xử lý nước thải, đường ống dẫn hóa chất, hệ thống khí. Loại van này được sử dụng thay thế cho van điện từ vì độ bền cao.

Van bi ren đóng mở bằng điện

Van bi ren đóng mở bằng điện

Thông số kỹ thuật

  • Chất liệu thân van bi: inox 304
  • Kích thước phổ biến: 1/2″, 3/4″ , 1-1/4″, 1-1/2″, 2″
  • Dạng kết nối với đường ống: lắp ren
  • Kiểu thân van: 3PC
  • Áp lực hoạt động: 16 bar
  • Nhiệt độ hoạt động: -10 cho đến 180 độ C
  • Dạng điều khiển: On/Off hoặc tuyến tính
  • Tiêu chuẩn sản xuất: IP67
  • Mức điện áp: 220V
  • Thương hiệu: KosaPlus, Haitima
  • Chế độ bảo hành: 24 tháng.

Van bi inox mặt bích điều khiển bằng điện

Van bi inox mặt bích điều khiển bằng điện là dòng van có kích thước khá lớn, từ DN50 đến DN200. Loại van này được lắp đặt phổ biến trong hệ thống kích thước lớn. Tương đương với kích thước lớn thì motor điện cũng ở công suất lớn.

Tùy thuộc vào tiêu chuẩn mặt bích của hệ thống mà ta có thể lựa chọn tiêu chuẩn mặt bích của van bi. Để phù hợp với hệ thống, tiêu chuẩn mặt bích thông dụng gồm có: JIS, BS, ANSI.

Khi sử dụng, mặt bích ở các mối nối có độ kín cao, chịu áp lực tốt và sử dụng tốt trong hệ thống hơi nóng. Hơn hết, với nhiệt độ cao thì van được lắp đặt thêm giá cách nhiệt để đảm bảo được yêu cầu kỹ thuật.

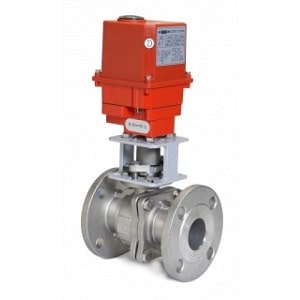

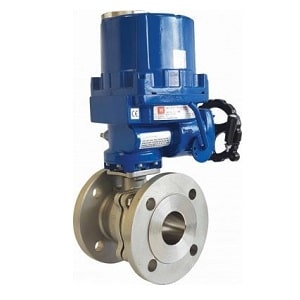

Van bi điện kết nối dạng mặt bích

Van bi điện kết nối dạng mặt bích

Thông số kỹ thuật

  • Chất liệu làm thân van: inox 304
  • Kích thước: DN50 đến DN200
  • Dạng kết nối: mặt bích
  • Tiêu chuẩn sản xuất: JIS 10K, BS, ANSI
  • Dạng thân van: 2PC
  • Hoạt động trong áp lực: 16 bar
  • Mức nhiệt độ hoạt động: -10 cho đến 180 độ C
  • Kiểu vận hành: kiểu tuyến tính hoặc On/Off
  • Bộ điều khiển điện: hợp kim nhôm, tiêu chuẩn IP67
  • Điện áp sử dụng: 220v
  • Thương hiệu: KosaPlus, Haitima
  • Chế độ bảo hành: 24 tháng

Van bi 3 ngã điều khiển bằng điện

Van bi 3 ngã điều khiển bằng điện có ưu điểm là chuyển hướng dòng chảy một cách tối ưu. Với phần thân được thiết kế dạng 3 ngã (3 cổng) giúp thao tác đóng – mở của van linh hoạt. Đồng thời giúp chuyển hướng dòng chảy khi lần lượt bơm nước vào từng bể chứa.

Van bi 3 ngã được thiết kế dạng chữ T hoặc chữ L. Đối với dạng chữ L, khi lưu chất được đưa vào thì sẽ mở cửa kia. Còn dạng chữ T sẽ mở thông cả 3 cửa, người dùng chỉ cần cài đặt trước đó.

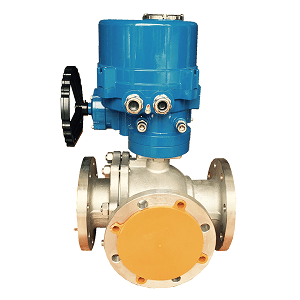

Van bi 3 ngã đóng mở bằng điện

Van bi 3 ngã đóng mở bằng điện

Thông số kỹ thuật

  • Thân van được chế tạo: inox 304
  • Kiểu dáng thân van: dạng chữ T hoặc chữ L
  • Dạng đóng – mở: kiểu on/off hoặc tuyến tính
  • Kiểu kết nối: lắp ren hoặc mặt bích
  • Tiêu chuẩn sản xuất: IP67
  • Dải điện áp: 220v
  • Áp suất: 16kg/cm2
  • Nhiệt độ hoạt động: từ 0 cho đến 180 độ
  • Chế độ bảo hành: 24 tháng

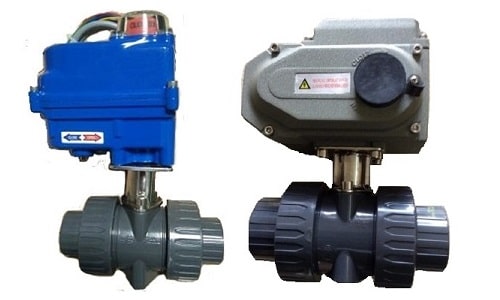

Van bi nhựa điều khiển bằng điện

Van bi nhựa điều khiển bằng điện sử dụng phổ biến cho môi trường hóa chất, môi trường có tính axit, kiềm. Với chất liệu nhựa có khả năng chống oxi hóa rất tốt, sử dụng trong dung dịch đậm đặc tốt hơn van inox.

Nhưng chất liệu nhựa có nhược điểm là chịu áp lực thấp. Khi lắp đặt trong các hệ thống áp lực cao nên lựa chọn chất liệu inox. Và một điểm lưu ý nữa là, cần lựa chọn van có tiêu chuẩn kết nối phù hợp với hệ thống để tạo độ kín tốt, tránh rò rỉ lưu chất ra bên ngoài.

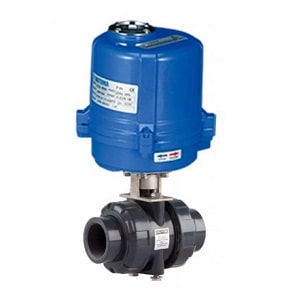

Van bi nhựa đóng mở bằng điện

Van bi nhựa đóng mở bằng điện

Thông số kỹ thuật

  • Chất liệu van: loại nhựa uPVC, CPVC
  • Kích thước lắp đặt: dạng phi 21 cho đến phi 114
  • Đế van: chất liệu PTFE
  • Chi tiết gioăng làm kín: EPDM, Teflon, viton
  • Dạng kết nối: lắp ren, rắc co
  • Áp suất làm việc: 150 Psi
  • Nhiệt độ: 140 độ F
  • Mức điện áp: 220V
  • Tiêu chuẩn sản xuất: IP68
  • Dạng điều khiển: On/Off hoặc tuyến tính
  • Chế độ bảo hành: 24 tháng

Bạn có thể tham khảo thêm Các loại van điều khiển bằng motor hiện đang được sử dụng trong các đường ống công nghiệp

Các dạng điều khiển của van bi điều khiển bằng điện

Với bộ điều khiển điện có 2 kiểu điều khiển chính là ON/OFF hoặc tuyến tính. Với mỗi kiểu điều khiển sẽ có đặc điểm khác nhau.

Van bi điều khiển bằng điện ON/OFF

Van bi điều khiển bằng điện ON/OFF có thể điều khiển ở 2 trạng thái đóng hoàn toàn – mở hoàn toàn. Trạng thái của van luôn ở một trong hai trạng thái. Khi mở, lượng lưu chất đi qua một cách tối đa nhất. Tuy nhiên, ở dạng ON/OFF người dùng không thể điều tiết dòng lưu chất mà chỉ mở theo một góc 90 độ.

Vậy nên dạng điều khiển này được sử dụng phổ biến trong các hệ thống điều khiển đơn giản. Và có thể sử dụng nó thay thế cho các loại van điện từ thông thường.

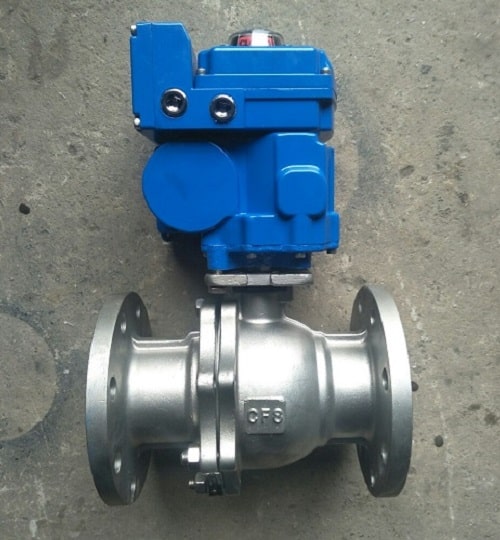

Van bi điều khiển điện tuyến tính

Van bi điều khiển tuyến tính có thể điều khiển van đóng mở hoàn toàn hoặc điều tiết dòng lưu chất. Khi sử dụng dạng vận hành này, bi van có thể hoạt động đóng – mở theo góc nhất định.

Bên cạnh đó, van bi điện sử dụng tín hiệu 4-20mA nhằm điều tiết dòng chảy, truyền tín hiệu về tủ điều khiển. Và đây là bộ điều khiển điện sử dụng phổ biến trong nhiều hệ thống khác nhau.

Cấu tạo van bi điều khiển bằng điện

Cấu tạo của van bi điều khiển điện được cấu tạo từ 2 bộ phận chính: van bi cơ và bộ điều khiển điện.

Cấu tạo cơ bản của van bi điều khiển điện gồm 2 thành phần

Cấu tạo cơ bản của van bi điện gồm thân van bi cơ và bộ truyền động điện

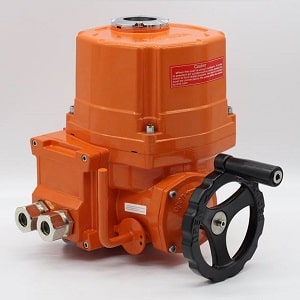

Bộ điều khiển điện

Như đã nói thì bộ điều khiển điện được chia ra làm 2 dạng điều khiển: On/Off hoặc tuyến tính. Tùy thuộc vào nhu cầu sử dụng, người dùng cần lựa chọn và lắp đặt ở nhiều hệ thống phù hợp nhất.

Bộ điều khiển điện sử dụng dải điện áp 24v, 220v hoặc 380v. Vậy nên người dùng cần cung cấp mức điện áp thích hợp để tránh trường hợp hỏng hóc.

Van bi cơ

Van bi cơ có phần thân được làm từ nhựa, inox và có cấu tạo 3 ngã, 3pc. Điều này giúp van hoạt động ở nhiều môi trường lưu chất khác nhau. Các chất liệu chính được chế tạo thân van bi là inox 304, inox 316, nhựa uPVC, PVC.

Nguyên lý van bi điều khiển bằng điện

Để tìm hiểu kỹ hơn về cách hoạt động của van bi điện thì dưới đây là cách hoạt động của kiểu điều khiển ON/OFF và tuyến tính.

Nguyên lý hoạt động van bi điện ON OFF

Khi van ở trạng thái đóng hoàn toàn, cấp điện áp 24v, 220v hoặc 380v, mô tơ sẽ chuyển động. Lúc này, bộ phận bánh răng chuyển động tạo ra lực truyền xuống trục van. Khi trục van chuyển động và khiến bi van mở theo một góc 90 độ, cho lưu chất chảy qua một cách tuyệt đối.

Khi van bi ở trạng thái mở hoàn toàn, motor trục van tác động vào công tắc hành trình khiến nguồn điện tự động ngắt. Khi đó, motor điều khiển ngừng hoạt động, trạng thái mở của van bi sẽ được giữ nguyên.

Sau đó, người dùng muốn đóng van chỉ cần đảo chiều nguồn điện. Motor sẽ chuyển động ngược lại và chuyển sang chế độ đóng hoàn toàn. Đồng thời lúc đó, công tắc hành trình cũng được dừng lại. Van sẽ ở trạng thái đóng hoàn toàn, không cho dòng lưu chất được đi qua.

Nguyên lý hoạt động van bi điện tuyến tính

Dòng van tuyến tính có nguyên lý hoạt động phức tạp hơn ON/OFF. Loại van này sử dụng tín hiệu 4-20mA để điều khiển van đóng mở nhiều góc khác nhau, từ 0 cho đến 90 độ.

Loại này còn được lắp đặt thêm núm điều chỉnh trực tiếp và hiển thị thông báo mở van. Qua đó, giúp cho người vận hành nắm bắt được trạng thái hoạt động hiện tại của van. Từ đó, điều chỉnh được lưu lượng dòng chảy ở mức phù hợp nhất.

Ưu và nhược điểm của van bi điều khiển điện

Với mỗi chất liệu, kiểu điều khiển đều mang lại những ưu, nhược điểm riêng khi ứng dụng trong hệ thống. Tuy nhiên, để có cái nhìn tổng quát về van bi điều khiển điện thì dưới đây là những ưu nhược điểm của loại van này.

Ưu điểm nổi bật của van bi điều khiển bằng điện

  • Đa dạng dải điện áp, sử dụng điện áp phổ biến ở Việt Nam như: 12v, 24v, 110v, 220v hoặc 380v.
  • Sử dụng bộ điều khiển điện nên các thao tác tự động, kiểm soát được toàn bộ hệ thống một cách dễ dàng.
  • Đa dạng kiểu kết nối: lắp ren, lắp bích với tiêu chuẩn quốc tế như: JIS, BS, ANSI
  • Thân van được làm từ chất liệu inox 304, inox 316 hoặc chất liệu nhựa uPVC, PVC… Hoạt động ở nhiều kiểu môi trường khác nhau.
  • Van bi hoạt động được ở những môi trường nhiệt độ cao, áp suất lớn ở nhiều hệ thống công nghiệp.
  • Các thao tác điều khiển dễ dàng, đơn giản.
  • Thao tác thực hiện chu trình đóng – mở có độ chính xác cao, ít sai lệch.
  • Được thiết kế thêm tay quay để điều khiển van trong trường hợp mất điện đột ngột.

Nhược điểm của van bi điện

  • Van chỉ có kích thước đến DN200, nếu kích thước to hơn người dùng cần phải đặt trước.
  • Thời gian thực hiện một chu trình khá chậm.
  • Giá thành khá cao.

Các lưu ý khi lựa chọn van bi điện cho hệ thống

Để mua và lựa chọn được van bi điều khiển bằng điện chất lượng tốt, ta cần chú ý đến những điểm sau:

Lựa chọn nhà cung cấp uy tín cũng là 1 tiêu chí ưu tiên

Lựa chọn nhà cung cấp uy tín cũng là 1 tiêu chí ưu tiên

  • Lựa chọn kích thước: Cần lựa chọn đúng kích thước thông số của van, lựa chọn dạng kết nối lắp ren hay lắp bích. Tránh trường hợp khi thay thế, tiêu chuẩn mặt bích của van và hệ thống khác nhau.
  • Lựa chọn chất liệu: Với phần thân van được làm từ inox, nhựa nên phụ thuộc vào môi trường sử dụng, đặc tính của dòng lưu chất có độ ăn mòn, mức nhiệt và áp lực như thế nào để lựa chọn chất liệu cho phù hợp.
  • Lựa chọn van bi theo theo thông số áp suất hoạt động và nhiệt độ phù hợp với từng hệ thống.
  • Cần lựa chọn dạng điều khiển thích hợp On/Off hoặc tuyến tính và cung cấp mức điện áp phù hợp.
  • Lựa chọn đơn vị cung cấp sản phẩm uy tín, chất lượng. Kèm theo chế độ bảo hành tốt để yên tâm trong quá trình vận hành.

Giá van bi điều khiển điện là bao nhiêu?

Giá van bi điều khiển bằng điện có nhiều mức khác nhau tùy thuộc vào các yếu tố thương hiệu, kích thước, chất liệu, tính năng đặc biệt,… Trên thị trường, van bi điện có giá dao động từ 5.000.000 – 15.000.000 vnđ++.

Ngoài ra, các yếu tố như độ phổ biến của sản phẩm, độ tin cậy, hiệu suất, và chất lượng cũng sẽ ảnh hưởng đến giá cả. Các nhà sản xuất và nhà cung cấp uy tín thường cung cấp giá cạnh tranh, đồng thời đảm bảo chất lượng và hiệu suất của sản phẩm.

Thực tế trên thị trường ngày càng xuất hiện nhiều hàng giả, hàng kém chất lượng. Vậy nên đôi lúc giá rẻ chưa chắc đã đi đôi với sản phẩm chất lượng.

Mua van bi điều khiển điện ở đâu chất lượng?

Hiện nay bạn có thể mua van bi điều khiển điện từ nhiều nơi khác nhau tại Hà Nội, Hồ Chí Minh, Đồng Nai,.. Hầu hết các khu vực miền Bắc Trung Nam đều có các cửa hàng thiết bị công nghiệp, các nhà sản xuất trực tiếp hoặc các nhà phân phối chuyên nghiệp. Ngoài ra, việc mua hàng trực tuyến từ các trang web thương mại điện tử cũng là một lựa chọn phổ biến

Tuy nhiên, để tìm được một đơn vị để chọn mặt gửi vàng là điều không dễ dàng. Nếu bạn đang phân vân không biết nên lựa chọn đơn vị cung cấp nào. Hãy đến với chúng tôi. Bạn sẽ cảm thấy hài lòng như những khách hàng thân thiết của chúng tôi 15 năm qua. Đến với chúng tôi, quý khách yên tâm về chất lượng sản phẩm. Tất cả đều được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng như: KosaPlus, Haitima,… Với kinh nghiệm nhiều năm trong nghề và là đơn vị phân phối độc quyền 2 thương hiệu nổi tiếng từ Hàn Quốc và Đài Loan, THP luôn cam kết về chất lượng sản phẩm, giá thành luôn tốt vì không qua trung gian, chế độ bảo hành lên đến 24 tháng và kèm theo nhiều ưu đãi khác.

Ngoài ra, chúng tôi còn cung cấp các loại van điều khiển, van bi điều khiển khí nén, thiết bị đo lưu lượng, van bướm điều khiển điện,… Với sự đa dạng về sản phẩm, THP tin rằng sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất. Hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết:
