Đồng hồ đo lưu lượng nước nóng



Thông số kỹ thuật

  • Chất liệu: Thân gang
  • Kích thước: DN15 – DN300
  • Kết nối: Lắp ren / Mặt bích
  • Tiêu chuẩn kết nối: BS
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 30 – 130 độ C
  • Bộ đo sử dụng công nghệ Rotor cân bằng thủy động học, đã được cấp bằng sáng chế, cho kết quả đo chính xác
  • Mặt số hàn kín, cấp bảo vệ IP 68
  • Mặt số hiển thị: 5 số
  • Khả năng chịu quá tải
  • Bộ đo có thể tháo lắp dễ dàng
  • Có thể lắp được 3 loại phát tín hiệu xung đầu ra mà không cần can thiệp vào mặt số
  • Lớp phủ chống ăn mòn
  • Xuất xứ: Trung Quốc, Malaysia, Đài Loan

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và hỗ trợ!

Mô tả

Đồng hồ đo lưu lượng nước nóng là sản phẩm đặc thù, được sử dụng phổ ở những hệ thống có mức nhiệt độ cao. Vậy dòng đồng hồ này có điểm gì đặc biệt? Cấu tạo ra sao? Có điểm gì đặc biệt so với dòng đồng hồ đo nước lạnh. Để biết rõ được dòng đồng hồ này, chúng ta cùng nhau đi tìm hiểu trong bài viết dưới đây.

Mô tả đồng hồ đo lưu lượng nước nóng

Đồng hồ đo lưu lượng nước nóng là dòng đồng hồ được sử dụng để đo đo lưu lượng nước trong một mức nhiệt độ cao. Mức nhiệt nằm khoảng 30 đến 150 độ C. Với một số dòng đồng hồ được làm từ chất liệu khác nhau có thể hoạt động ở mức nhiệt lên đến 400 độ C.

Dòng đồng hồ này có 2 kiểu: dạng lắp bích hoặc lắp ren. Được sử dụng trong các công trình lớn, bé khác nhau. Dòng đồng hồ này được lắp đặt để giúp người vận hành, kiểm soát được lưu lượng nước nóng trong hệ thống. Giúp người dùng biết được lượng nước đã được sử dụng trong một khoảng thời gian nhất định. Thiết bị được đo bằng m3.

Nhờ đặc điểm cấu tạo riêng biệt, có màu sắc riêng biệt. Nên sản phẩm được ứng dụng trong hệ thống dây chuyền chế biến thực phẩm, dây chuyền sản xuất… Dòng đồng hồ này có khả năng hoạt động được môi trường có mức nhiệt độ lên đến 100 độ C. Giúp hệ thống làm việc tốt trong môi trường nước nóng, cũng như tính toán được lưu lượng nước đã sử dụng.

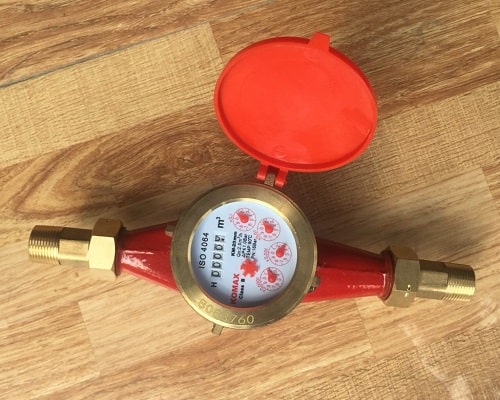

Đồng hồ đo lưu lượng nước nóng

Đồng hồ đo lưu lượng nước nóng

Đặc điểm của đồng hồ đo nước nóng

  • Đồng hồ được làm từ chất liệu gang nên có thể chịu được mức nhiệt độ cao. Theo thông tin từ nhà sản xuất thì dòng đồng hồ này có thể chịu được mức nhiệt lên đến 150 độ C.
  • Đáp ứng được các yêu cầu của những hệ thống dây chuyền chế biến sản xuất có mức nhiệt độ cao.
  • Với đặc điểm của chất liệu nên giúp thiết bị hoạt động trong nhiệt độ cao. Dù hoạt động trong môi trường này nhưng đồng hồ cũng không bị biến dạng ( cần cho đồng hồ hoạt động trong phạm vi cho phép).

Thông số đồng hồ đo lưu lượng nước nóng

  • Chất liệu chế tạo phần thân: gang
  • Kích thước lắp đặt với hệ thống: DN15 cho đến DN300
  • Dạng kết nối với hệ thống: lắp ren hoặc mặt bích
  • Tiêu chuẩn mặt bích lắp đặt: dạng tiêu chuẩn BS
  • Mức nhiệt độ hoạt động: từ 30 cho đến 130 độ C (có thế lên đến 150 độ C)
  • Hoạt động trong mức áp lực cho phép: PN16
  • Bộ đo: chế tạo theo công nghệ rotor cần bằng thủy động học.
  • Mặt số hàn kín: được cấp bảo vệ Ip68
  • Mặt số hiển thị: dạng 5 số
  • Tính năng: có khả năng chịu quá tải
  • Bộ đo: có thể tháo lắp dễ dàng
  • Lớp sơn phủ: màu đỏ, khả năng chống ăn mòn.
  • Nguồn gốc nhập khẩu: Trung Quốc, Malaysia, Đài Loan…

Mô tả về cấu tạo đồng hồ đo lưu lượng nước nóng

Với phần cấu tạo của đồng hồ đo nước nóng thì cũng được cấu tạo giống với dòng đồng hồ đo nước lạnh. Tuy nhiên, về chất liệu chế tạo bộ đếm có điểm khác biệt. Cụ thể cấu tạo của đồng hồ đo nước nóng như sau:



Cấu tạo đồng hồ đo lưu lượng nước nóng

Cấu tạo đồng hồ đo lưu lượng nước nóng

  • Thân đồng hồ: Bộ phận này được làm từ chất liệu gang, inox. Bên ngoài còn được phủ thêm một lớp sơn màu đỏ. Với màu đỏ này giúp người dùng phân biệt thiết bị với những dòng đồng hồ khác. Bên cạnh đó, thân đồng hồ được thiết kế dạng lắp bích hoặc lắp ren. Tương đương với những kích thước lắp đặt khác nhau.
  • Bộ đếm của đồng hồ nước nóng: Đây chính là phần quan trọng nhất của đồng hồ. Chức năng chính của bộ phận là: giúp người dùng có thể đo đạc một cách chính xác số lượng nước khối lượng đã tiêu thụ, trong một khoảng thời gian nhất định. Bộ đếm của đồng hồ đo nước nóng được làm hoàn toàn từ chất liệu nhựa cao cấp ABS. Và được thiết kế thêm hệ thống cánh quạt (tuabin quay).

Nguyên lý hoạt động của đồng hồ đo lưu lượng nước nóng

Với cấu tạo đơn giản thì cách thức hoạt động của đồng hồ cũng vô cùng đơn giản. Nó được hoạt động theo cách sau:

Đầu tiên, khi ta đưa lưu lượng vào và nó bắt đầu di chuyển thì cánh quạt nằm ở bên trong thân đồng hồ khiến cho nó có thể quay liên tục. Từ đó, có thể truyền được các chuyển động lên hệ thống cơ cấu bánh răng. Cuối cùng nó được truyền lên hệ thống hiển thị với tốc độ truyền lực xoay từ cánh quạt lên.

Phân tích chỉ số theo một tốc độ, tốc độ này đã được cài đặt sẵn trước đó. Từ đó, giúp cho người dùng có thể kiểm tra được mức nước đi qua đồng hồ một cách chính xác.

Trong đồng hồ còn có bộ đếm số có cơ chế số nhảy cấp tự động. Cái này cũng được lập trình sẵn từ hàng đơn vị, hàng trục, hàng trăm, hàng nghìn hoặc là hàng chục nghìn. Thiết thế với những đồng hồ nhỏ, hoạt động theo cơ chế vòng trong. Những đồng hồ này hiển thị các giá trị x 0.1; x0.001; x0.0001. Từ đó, giúp người dùng đọc được các giá trị đo được một cách chính xác và dễ dàng.

Khi dòng nước được cấp liên tục, hệ thống sẽ hoạt động với một tần số liên tục và đều đặn. Lúc này, bộ đếm sẽ hoạt động và hiển thị số đo một cách chính xác lưu lượng của dòng chảy khi đi qua đồng hồ.

Hình ảnh đồng hồ đo lưu lượng nước nóng

Hình ảnh đồng hồ đo lưu lượng nước nóng

 Đặc điểm về chất liệu chế tạo đồng hồ đo lưu lượng nóng

Như đã nói thì dòng đồng hồ đo nước nóng được chế tạo từ chất liệu gang hoặc đồng. Còn bộ đếm thì được chế tạo từ chất liệu nhựa.

Nói một cách dễ hiệu thì thân đồng hồ nước nóng như một đường ống với thành kín, dày và có những kích thước lắp đặt khác nhau. Điều này giúp cho dòng lưu chất có thể chảy từ đầu bên này qua bên kia. Cùng lúc đó nó có thể chịu được tác động trực tiếp từ lưu chất. Nhất là đối với dòng lưu chất nước nóng.

Nên dòng đồng hồ này đáp ứng được những yêu cầu của khách hàng như: giá thành rẻ, chất lượng tốt, thuận tiện cho việc lắp đặt…

Chất liệu gang làm thân đồng hồ

Đối với chất liệu gang thì nó được chế tạo những dòng đồng hồ có kích thước lớn. Sử dụng chất liệu gang để chế tạo phần thân, giúp cho đồng hồ có thể hoạt động tốt ở nhiều môi trường khác nhau. Hoạt động ở những môi trường có nhiệt độ cao, áp lực lớn. Hơn hết, giá thành rẻ hơn so với dạng inox. Chất liệu gang được chế tạo cho những kích thước từ DN100, DN150…

Chất liệu đồng cho kích thước đồng hồ nhỏ

Chất liệu đồng là loại chất liệu có khả năng chịu được mức nhiệt độ rất tốt. Đây cũng là chất liệu được sử dụng phổ biến, dễ tìm kiếm trong tự nhiên. Khi đồng hồ được làm từ đồng có thể hoạt động ở nhiều môi trường khác nhau. Tuy nhiên, chất liệu đồng chỉ sử dụng cho những dòng đồng hồ có kích thước nhỏ.

Chất liệu nhựa ABS của bộ đếm

Việc sử dụng cánh quạt, tuabin và bánh răng để có thể đo được lưu lượng. Thì yêu cầu nó phải hoạt một cách trơn chu, nhẹ nhàng và thuận tiện nhất. Vì vậy, chất liệu nhựa có trọng lượng nhẹ, giá thành cũng không quá cao. Đây chính là sự lựa chọn đầu tiên và duy nhất cho dòng đồng hồ đo nước nóng.

Bộ đếm sử dụng chất liệu nhựa ABS, giúp đồng hồ hoạt động trong mức nhiệt độ 150 độ (max) và hoạt động trong phạm vi cho phép từ -20 cho đến 80 độ C.

Thế mạnh và tính ứng dụng của đồng hồ đo lưu lượng nước nóng

Thế mạnh của đồng hồ đo lưu lượng nước nóng

  • Đồng hồ có mặt số hiển thị theo phương nằm ngang. Vì vậy, giúp người dùng dễ dàng quan sát và có độ chính xác cao.
  • Đồng hồ được thiết kế có nắp đậy. Mang đến độ gọn gàng, nhẹ và không ảnh hưởng đến quá trình hoạt động của đồng hồ.
  • Hộp số kỹ thuật thì được bao bọc trong thân đồng. Điều này đảm bảo được độ chính xác dữ liệu cũng như tránh được các tác nhân bên ngoài.
  • Đồng hồ đo nước nóng được thiết kế dạng cơ bản. Giúp người dùng dễ quan sát, sử dụng và thân thiện với người vận hành.
  • Chất liệu gang, đồng và bộ đếm được làm từ chất liệu nhựa. Nên thiết bị có khả năng chịu được nhiệt độ cao, theo thông số của nhà sản xuất. Và giúp đồng hồ có thể hoạt động lên đến 150 độ C.
  • Với chất liệu đồng, gang có khả năng chịu nhiệt tốt. Nên trong quá trình hoạt động thì không tạo ra tình trạng biến dạng.
  • Có thể đáp ứng được hầu hết các hệ thống chế biến thực phẩm, dây chuyền sản xuất có nhiệt độ cao.
Thế mạnh của đồng hồ đo nước nóng

Thế mạnh của đồng hồ đo nước nóng

Tính ứng dụng của đồng hồ đo nước nóng

Thông qua những thế mạnh trên và nhu cầu sử dụng phổ biến trên thị trường Việt Nam. Ta có thể thấy dòng đồng hồ này được lắp đặt trong những môi trường làm việc như sau:

  • Được lắp đặt trong đường dẫn nước nóng trong các hộ dân sinh, chung cư
  • Lắp đặt trong đường ống nước nóng của lò hơi, nhà máy may hoặc trung tâm giặt là.
  • Hệ thống nước nóng trong những khu sản xuất công nghiệp, nhà máy chế biến.
  • Sử dụng trong hệ thống hơi nóng của nhà máy nhuộm hoặc là các cơ sở luyện kim.
  • Ứng dụng trong đường ống nước nóng trong ngành nông nghiệp, điển hình là chăn nuôi.

Các dạng hoạt động của đồng hồ đo lưu lượng nước nóng

Giống với dòng đồng hồ nước lạnh, để có thể thuận tiện quan sát và lưu trữ thông tin một cách toàn diện nhất. Cũng như là phù hợp với nhu cầu sử dụng thì người dùng có thể lựa chọn một trong 2 dạng như sau:

Đồng hồ đo nước nóng dạng cơ

Đồng hồ đo nước nóng dạng cơ

Đồng hồ đo nước nóng dạng cơ

Đây là dòng đồng hồ được sử dụng phổ biến trong nhiều hệ thống vì giá thành rẻ và chất liệu cao. Đây là dòng đồng hồ có mặt hiển thị nhờ vào các bánh răng chuyển động liên tục, việc vận hành hoặc lắp đặt cũng không quá khó khăn với người tiêu dùng.

Đồng hồ đo nước nóng dạng điện tử

Đồng hồ đo nước nóng điện tử

Đồng hồ đo nước nóng điện tử

Đối với dạng điện tử thì chức năng của nó tiện lợi hơn. Hiện nay, thì dòng đồng hồ này đang thay thế dần các loại đồng hồ dạng cơ. Các số liệu đo được đều được hiển thị rõ nét trên màn hình LED LCD. Điều này giúp cho người dùng có thể quản lý được dữ liệu từ xa. Nhằm đáp ứng được nhu cầu sử dụng, tăng tính thẩm mỹ cao.

Các dòng đồng hồ đo lưu lượng nước nóng tại Tuấn Hưng Phát

Tại thị trường Việt Nam hiện nay có rất nhiều thương hiệu sản xuất và nhập khẩu thương hiệu đồng hồ nước nóng. Đây là yếu tố khiến cho khách hàng đau đầu không biết nên chọn thương hiệu nào cho phù hợp với hệ thống. Và dưới đây là những dòng đồng hồ nhận được đánh giá cao và được Tuấn Hưng Phát phân phối chính thức.

Đồng hồ đo nước nóng Unik

Đồng hồ đo nước nóng Unik

Đồng hồ đo nước nóng Unik

Đồng hồ đo nước nóng Unik, đây là thương hiệu nổi tiếng đến Đài Loan. Đây là quốc gia có nền công nghiệp hiện đại với sản phẩm được sử dụng rộng rãi trong khu vực châu Á. Sản phẩm được sử dụng phổ biến trong ngành công nghiệp, công trình, nhà máy hoặc xí nghiệp với chất lượng và độ bền cao.

Đồng hồ đo nước nóng Zenner

Đồng hồ đo nước nóng Zenner

Đồng hồ đo nước nóng Zenner

Đồng hồ đo nước nóng Zenner là một thương hiệu đến từ Đức. Dòng sản phẩm này có chất lượng cao, đáp ứng được tiêu chuẩn DIN ISO 9001:2008 và ISO 14001. Nên sản phẩm này được đánh giá cao từ các nhà thầu, chủ đầu từ. Phù hợp với những công trình vừa và lớn.

Phân loại kiểu kết nối của đồng hồ đo lưu lượng nước nóng với đường ống

Đối với dòng đồng hồ đo nước nóng hầu như được sản xuất bởi 2 dạng kết nối: mặt bích hoặc lắp ren. Đây chính là 2 phương pháp kết nối phổ biến nhất tại thị trường Việt Nam. Đặc điểm của từng kiểu lắp đặt như sau:

Đồng hồ nước nóng mặt bích

Đồng hồ đo nước nóng mặt bích

Đồng hồ đo nước nóng mặt bích

Đối với dạng đồng hồ có kiểu kết nối mặt bích, sử dụng phổ biến với kích thước DN50 cho đến Dn300. Và được chế tạo từ chất liệu gang, đồng. Bộ đo thì được sản xuất dựa theo công nghệ rotor tự động. Khi đo thì đưa ra được kết quả chính xác. Với kiểu kết nối mặt bích này, thích hợp sử dụng trong hệ thống có kích thước lớn.

Dạng lắp bích có khả năng chịu tải cực lớn, khả năng lắp được 3 loại tín hiệu ở đầu ra mà không làm ảnh hưởng đến số liệu hiển thị trên đồng hồ.

Đồng hồ đo nước nóng lắp ren

Đồng hồ đo nước nóng lắp ren

Đồng hồ đo nước nóng lắp ren

Dòng đồng hồ lắp ren thì sử dụng trong kích thước từ DN15 cho đến DN40. Thiết bị được làm từ gang, có bộ đo và rotor nhựa. Loại đồng hồ này hoạt động trong mức áp lực lên đến 16 bar và nhiệt độ cao ( đối với chất lỏng có mức nhiệt lên đến 130 độ C).

Lưu ý khi chọn lựa đồng hồ đo lưu lượng nước nóng

Như ta đã biết thì đồng hồ đo nước nóng có nhiều dạng khác nhau. Và để có thể lựa chọn được một đồng hồ nước nóng chất lượng cao, ta cần quan tâm đến một số lưu ý sau:

  • Nên lựa chọn dòng đồng hồ hoạt động trong mức nhiệt: min 20 độ C so với môi trường nước để phát huy tốt đa được tính năng của đồng hồ.
  • Nên lựa chọn kiểu kết nối phù hợp với đường ống. Để có thể lắp đặt chính xác, tạo độ kín cao.
  • Cần xem kỹ thông số của đồng hồ nước nóng. Đảm bảo một số đồng hồ có dây để truyền tín hiệu thông báo trạng thái và cung cấp được tín hiệu xung.
  • Cần lựa chọn một đơn vị cung cấp đồng hồ đo lưu lượng nước uy tín. Để có thể đảm bảo được chất lượng sản phẩm, tuổi thọ và giá thành.
Đồng hồ lưu lượng nước nóng

Đồng hồ lưu lượng nước nóng

Mua đồng hồ đo nước nóng ở đâu?

Sản phẩm đồng hồ nước nóng thường ít phổ biến trên thị trường. Đôi khi nhiều khách hàng không biết tìm mua ở đâu. Với nhu cầu ít nên có ít nhà cung cấp sản phẩm. Và hầu như các đơn vị phân phối đều có số lượng ít và chỉ có một số size phổ thông.

Nếu bạn phân vân chưa biết chọn lựa loại đồng hồ đo lưu lượng nước nóng phù hợp hay chưa tìm được nhà phân phối uy tín, hãy liên hệ ngay với chúng tôi. Với hơn 10 năm trong ngành cung cấp vật tư nước nói chung và cung cấp đồng hồ nước nói riêng, công ty TNHH TM Tuấn Hưng Phát là đơn vị cung cấp sản phẩm úy tín hàng số 1 tại Việt Nam. Hiện tại chúng tôi đang cung cấp các dòng đồ hồ nước Pmax Malaysia, đồng hồ đo lưu lượng nước điện từ Wotech Taiwan hay dòng đồng hồ nước Sunul Trung Quốc.

Các sản phẩm chúng tôi cung cấp luôn luôn cam kết chính hãng, đầy đủ giấy tờ Co/Cq và bảo hành chính hãng 1 năm cho các sản phẩm chúng tôi phân phối. Chúng tôi có giao hàng trên toàn quốc!
