Van Bướm Tay Quay | Gang – Inox – Thép | Wonil Hàn Quốc

Van bướm tay quay được ứng dụng trong nhiều hệ thống sản xuất khác nhau bởi giúp tiết kiệm sức lực khi vận hành. Đặc biệt là đối với các đường ống có kích thước lớn, áp lực cao. Hãy cùng Vanphukien tìm hiểu thêm về van bướm tay quay, cách lựa chọn và những lưu ý khi lắp đặt van.

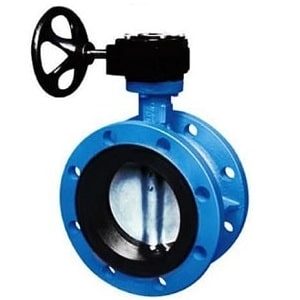

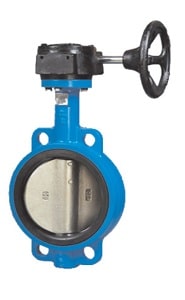

Van bướm tay quay là gì?

Van bướm tay quay là dòng van bướm sử dụng điều khiển tay quay để thực hiện quá trình đóng mở van. Loại van bướm này đã sử dụng thêm bộ hộp số trợ lực để vận hành van dễ dàng hơn.

Dòng van này cũng được sử dụng từ nhiều chất liệu khác nhau. Vậy nên tính ứng dụng của chúng trong đời sống cũng vì thế mà trở nên đa dạng, phong phú hơn. Kiểu kết nối của dòng van bướm tay quay này cũng thuộc dạng cơ bản như van bướm lắp bích, lug, wafer,… Từ đó, dễ dàng sử dụng trong nhiều hệ thống, thiết bị khác nhau.

Tham khảo thêm sản phẩm: Van bướm tay gạt

Thông số van bướm tay quay

• Chất liệu thân van: Gang, SUS304, SUS316
• Kích thước van: DN50, DN80, DN100, DN150, DN200, DN250,…
• Bộ điều khiển: Tay quay vô lăng
• Nhiệt độ hoạt động: -10 đến 180 độ C
• Áp suất làm việc max 16bar
• Kết nối: Dạng Wafer hoặc hai mặt bích
• Có thiết kế núm báo trạng thái đóng mở của van
• Đầy đủ chứng từ Co/Cq
• Nguồn gốc – Xuất xứ: Hàn Quốc, Đài Loan

Các loại van bướm tay quay vô lăng

Van bướm này thường có hai loại chính theo chất liệu của van đó là van bướm gang và van bướm inox.

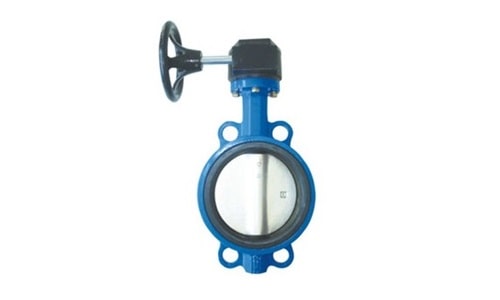

Van bướm tay quay gang

Thông số kỹ thuật

• Chất liệu: Thân gang
• Cánh van: Inox 304
• Trục van: Inox 304
• Gioăng làm kín: EPDM
• Dạng điều khiển: Tay quay vô lăng
• Áp xuất làm việc: PN16
• Kết nối: Wafer / Flange
• Nhiệt độ: 0 – 110 độ C
• Xuất xứ: Hàn Quốc / Malaysia / China

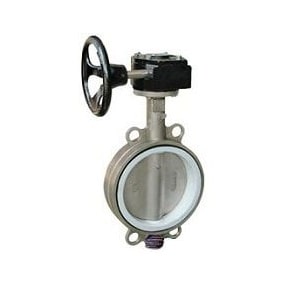

Van bướm tay quay inox

Thông số kỹ thuật

• Chất liệu: Inox 304
• Cánh van: Inox 304
• Trục van: Inox 304
• Gioăng làm kín: PTFE
• Kiểu điều khiển van: Tay quay vô lăng
• Áp xuất làm việc: PN16
• Kết nối: Wafer
• Nhiệt độ: -10 đến 180 độ C
• Xuất xứ: Hàn Quốc / Trung Quốc

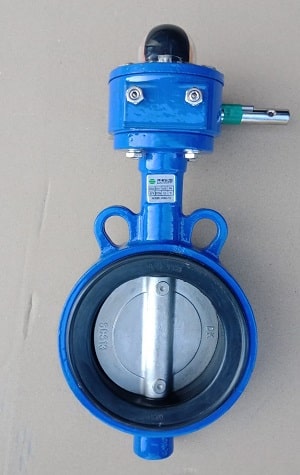

Van bướm tay quay Wonil – Korea

Thông số kỹ thuật

• Chất liệu thân: Gang dẻo
• Trục van: Inox 304
• Cánh van: Inox 304
• Gioăng làm kín: Cao su EPDM
• Áp suất làm việc: Tối đa 16bar
• Áp suất test: Tối đa 21 bar
• Kết nối: Dạng lắp Wafer
• Thương hiệu: Wonil – Korea
• Bảo hành: Tối đa 24 tháng

Ưu điểm của van bướm tay quay

• Kích thước đa dạng, từ DN50 đến DN800 hoặc kích thước lớn hơn nếu khách hàng có nhu cầu.
• Tay quay vô lăng tích hợp hộp số trợ lực giúp vận hành van đơn giản, dễ dàng.
• Góc mở van chỉnh được nhiều hơn và dễ dàng hơn.
• Van bướm tay quay có thể lắp đặt bộ tín hiệu limit swhit box để thanh van bướm tay quay kèm công tắc giám sát.

Lưu ý lựa chọn van bướm tay quay vô lăng

Van bướm vô lăng kết nối được các loại mặt bích tiêu chuẩn: JIS 10K, BS PN16, ANSI #150LB, DIN PN16,… Van bướm vô lăng đã tích hợp thêm hộp số truyền động, giúp trợ lực tốt trong quá trình điều khiển đóng mở đĩa van tiện lợi. Thêm vào đó, loại van bướm này cũng thường được dùng nhiều tại những vị trí mà van bướm tay gạt bị vướng hay các không gian hẹp.

Dòng van bướm vô lăng này hiện đang có 3 kiểu kết nối được sử dụng phổ biến. Đó là kết nối kiểu wafer, lug và kết nối mặt bích. Van bướm kiểu wafer là loại kết nối được ứng dụng phổ biến bởi dễ dàng kết nối với nhiều tiêu chuẩn bích. Trong khi kiểu kết nối Lug và mặt bích sử dụng kiểu kết nối theo đúng tiêu chuẩn của mặt bích.

Khi lựa chọn được dòng van bướm vô lăng, quý khách hàng cần chú ý nhiều đến chất liệu thân van. Đối với những môi trường có tính ăn mòn cao như: hóa chất, nước biển, mọi người nên cân nhắc lựa chọn chất liệu van làm từ SUS304 hoặc SUS316 để đảm bảo việc vận hành van tốt và an toàn nhất.

Những chú ý khi lắp đặt dòng van bướm tay quay

Để có thể lắp đặt được một sản phẩm chất lượng và phù hợp làm việc trong từng hệ thống khác nhau. Quý khách hàng cần chú ý đến một vài điểm sau:

• Cần vệ sinh các bộ phận sạch sẽ cả trong lẫn ngoài đường ống trước khi lắp đặt.
• Chú ý đến vị trí lắp đặt và không gian sử dụng để đảm bảo việc lắp đặt diễn ra nhanh chóng, an toàn.
• Kiếm tra kỹ những mối hàn của mặt bích đã nguội hoàn toàn chưa trước khi đưa van bướm vào.
• Khi lắp van, quý khách nên mở đĩa van 1 góc 45 độ để đảm bảo không bị biến dạng khi vận hành và không bị vỡ.
• Siết đều các đầu ốc tại các bên để cân bằng lực và đảm bảo không khiến cho gioăng bị hở, nếu không sẽ khiiến cho dòng lưu chất có thể bị rò rỉ khi vận hành.

Vì sao nên mua van bướm tay quay tại THP?

Hiện nay có rất nhiều đơn vị cung cấp sản phẩm van bướm tay quay từ các xuất xứ khác nhau. Nếu bạn còn băn khoăn về giá giữa các đơn vị cung cấp, liên hệ ngay với THP để được hỗ trợ.

Với hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp van nhập khẩu, THP tự tin mang lại sản phẩm chính hãng, chất lượng từ thương hiệu Wonil Hàn Quốc. Các sản phẩm tại THP đều được nhập khẩu có đầy đủ CO, CQ, chế độ bảo hành lên tới 24 tháng cùng các hỗ trợ về lắp đặt, vận chuyển,…

Vì thế, liên hệ ngay với chúng tôi để nhận báo giá van bướm tay quay chính xác. Cùng với đó là catalogue các sản phẩm mà chúng tôi đang cung cấp. Hotline liên hệ: 0865.927.268
