Van Một Chiều Cánh Bướm



Thông số kỹ thuật

  • Model: WHGS-40
  • Chất liệu: Gang dẻo
  • Cánh van: SUS 304
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.
  • Áp suất làm việc: 16bar
  • Kết nối: Mặt bích Wafer
  • Áp lực test: 25bar
  • Nhiệt độ làm việc Max: 90 độ C
  • Xuất xứ: Wonil Hàn Quốc
  • Bảo hành: 15 tháng

Liên hệ Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá chi tiết từng loại sản phẩm!

Category: .

Mô tả

Van một chiều cánh bướm là gì?

Van một chiều cánh bướm là dạng van 1 chiều có cơ chế đóng mở dạng cánh bướm. Van chỉ cho dòng chảy một chiều đi qua theo hướng nhất định. Chiều ngược lại van luôn đóng và không cho nước, khí đi qua van.

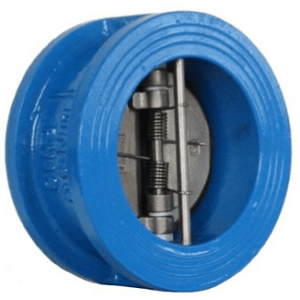

Van một chiều cánh bướm gang

Van một chiều cánh bướm gang

Loại van 1 chiều này sử dụng cơ chế đàn hồi của lò xo để gập đóng mở cửa van dạng cánh bướm. Khi dòng chảy của nước đi đúng chiều mở của van. Lực đẩy sẽ khiến lò xo bị nén và mở ra cho lưu chất đi qua. Khi ngừng cung cấp nước hoặc khí. Khi đó lực đàn hồi lò xo sẽ kéo cửa van đóng lại.

Thông số van một chiều cánh bướm

  • Chất liệu: Gang dẻo, inox
  • Cánh van: SUS 304
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400,…
  • Áp suất làm việc: 16bar
  • Kết nối: Mặt bích Wafer
  • Áp lực test: 25bar
  • Nhiệt độ làm việc Max: 180 độ C
  • Xuất xứ: Hàn Quốc

Cấu tạo van một chiều cánh bướm

  • Thân van được thiết kế dày bằng chất liệu inox hoặc gang để chịu tác động từ môi trường.
  • Đĩa van được thiết kế 2 mảnh và liên kết với nhau bằng trục van. Đĩa van thực hiện chức năng đóng mở van thông qua áp lực của dòng chảy.
  • Trục van có nhiệm vụ chính là liên kết các bộ phận của van với nhau và giữ chúng nằm trong thân van trong quá trình hoạt động.
  • Lò xo được gắn cố định 2 đầu với đĩa van để giữ đĩa van ở vị trí đóng hoặc lực lò xo sẽ đưa vị trí đĩa van từ mở về đóng.

Nguyên lý hoạt động của van một chiều cánh bướm

Khi lưu chất chảy bên trong đường ống, áp lực dòng chảy sẽ đẩy đĩa van và lúc này, lưu chất có thể đi qua một cách dễ dàng. Khi hệ thống ngưng hoạt động thù lực đàn hồi của lò xo sẽ giúp đĩa van trở lại vị trí đóng và ngăn chặn lưu chất chảy ngược.

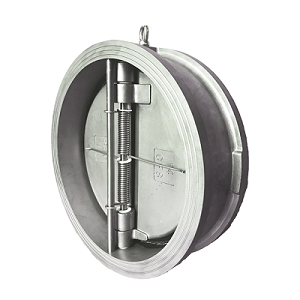

Van 1 chiều cánh bướm inox 304

Van 1 chiều cánh bướm inox 304

Ưu – nhược điểm của van một chiều cánh bướm

Các ưu điểm của van một chiều cánh bướm:

  • Loại van này có độ kín cao nên dùng được cho các hệ thống khí và nước.
  • Kết nối với đường ống rất đơn giản và dễ dàng với kiểu kết nối wafer.
  • Kích thước van đa dạng, dùng được nhiều loại đường ống khác nhau.
  • Lắp đặt được nhiều hệ thống với các loại van chất liệu gang, inox 304, inox 316…
  • Hoạt động tự động mà không cần người vận hành.
  • Hoạt động tốt ở những không gian, vị trí lắp đặt mà người vận hành khó tiếp cận.
  • Thiết kế nhỏ gọn, đa dạng kích thước nên có thể lắp đặt trên các đường ống một cách dễ dàng thông qua kết nối kiểu kẹp.
  • Bề mặt thân van được phủ sơn epoxy để gia tăng độ bền và giảm thiểu khả năng bị oxy hóa, hoen gỉ bề mặt van.
  • Cấu tạo van rất đơn giản nên giá thành vừa phải, các chi phí lắp đặt, sửa chữa, bảo dưỡng không quá cao.

Tuy nhiên có 1 vài nhược điểm:

  • Người vận hành không nắm bắt được trạng thái của van.
  • Lưu chất có chứa chất rắn, cặn bẩn dễ khiến đĩa van bị kẹt, đóng không kín.
  • Cánh van dễ bị bung nếu áp lực trong đường ống lớn hơn áp lực hoạt động của van.

Ứng dụng của van một chiều cánh bướm

  • Lắp đặt trên các đường ống cấp nước, xử lý nước.
  • Lắp đặt trong các hệ thống xử lý chất thải.
  • Lắp đặt trong hệ thống HVAC, khí nén.
  • Lắp đặt trên các đường ống dẫn nhiên liệu, xăng dầu,…

Hiện tại chúng tôi đang cung cấp các loại van một chiều lá lật, van một chiều cánh bướm Wonil Hàn Quốc. Sản phẩm đang được phân phối độc quyền thương hiệu tại Việt Nam. Cam kết hàng chính hãng, đầy đủ chứng chỉ Co/Cq, chất lượng cực tốt. Bảo hành lên tới 15 tháng, giao hàng tận nơi trên toàn quốc.

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá chi tiết!
