Van Một Chiều Dạng Đĩa – Dạng Treo Inox 304 Inox 316



Van một chiều dạng đĩa inox 304 – Van 1 chiều dạng treo inox 316

Thông số kỹ thuật

  • Chất liệu: Inox 304, inox 201, inox 316
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.
  • Nhiệt độ làm việc Max: 180 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Xuất xứ: Trung Quốc

Liên hệ Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Van một chiều dạng đĩa hay còn biết đến với tên gọi van 1 chiều dạng treo. Đây cũng là dòng van đang được ứng dụng khá nhiều trong các hệ thống công nghiệp hiện nay. Vậy bạn đã biết gì về dòng van này chưa? Nếu chưa thì hãy theo dõi ngay bài viết dưới đây để tìm hiểu sâu hơn về loại van 1 chiều dạng đĩa này nhé!

Van một chiều dạng đĩa là gì?

Van một chiều dạng đĩa inox là dòng van có phần thân được thiết kế mỏng, nhẹ. Nên chúng thường được lắp đặt nhiều trong các hệ thống có vị trí hẹp. Nhằm tiết kiệm không gian hoạt động tốt đa và những nơi có dòng chảy với áp lực thấp.

Thiết bị này có chức năng chính dùng để cho phép dòng chảy đi qua 1 chiều nhất định. Đồng thời cũng ngăn cản không cho chúng chảy ngược lại. Nguyên lý hoạt động của dòng van này cũng tương tự như loại van một chiều lá lật.

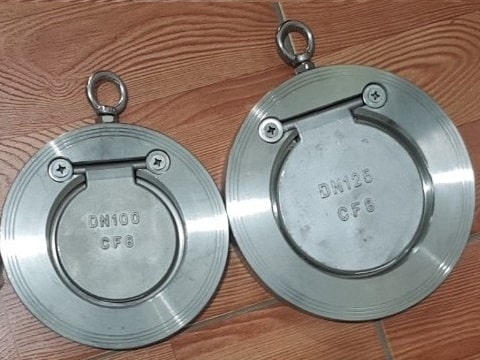

Van một chiều dạng đĩa

Van một chiều dạng đĩa – dạng treo

Hiện nay, dòng van 1 chiều dạng đĩa này có 2 dạng là dạng đĩa lò xo và dạng dĩa lá lật. Chúng thường được làm từ chất liệu inox 304, inox 316, gang, thép,.. Kích cỡ của van cũng khá đa dạng từ DN15 – DN1200. Do đó, chúng có thể lắp đặt phù hợp trong nhiều hệ thống lớn nhỏ khác nhau.

Các loại van 1 chiều này cũng được nhập khẩu về thị trường Việt Nam tại nhiều thương hiệu nổi tiếng khác nhau. Và cam kết đầy đủ giấy tờ, kích thước, thương hiệu từ các nước: Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu, Malaysia,.. Qúy khách hàng cũng hoàn toàn yên tâm khi mua hàng tại đây luôn được cam kết có giá cả phải chăng.

Thông số van một chiều đĩa inox

Thông số kỹ thuật

  • Chất liệu: Inox 304, inox 201, inox 316
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.
  • Nhiệt độ làm việc Max: 180 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Xuất xứ: Trung Quốc

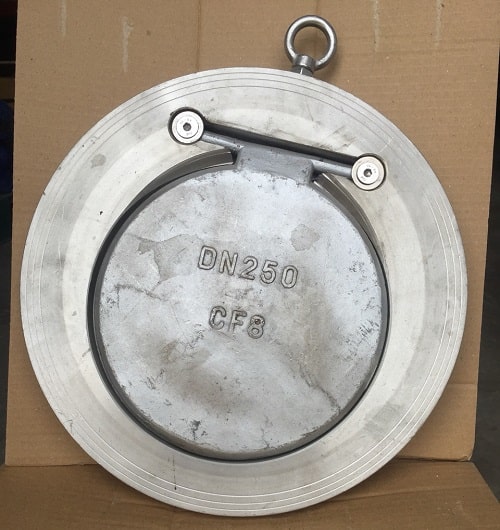

Van một chiều đĩa inox

Van một chiều đĩa inox

Hiện nay, Tuấn Hưng Phát đang cung ứng các dòng van một chiều với rất nhiều mẫu mã, chủng loại và kích cỡ khác nhau. Các sản phẩm này đều được cam kết bảo hành 12 tháng với chất lượng tốt. Kèm theo đó là đầy đủ chứng chỉ CO, CQ và hỗ trợ giao hàng tận nơi!

Cấu tạo van một chiều dạng đĩa

Van một chiều dạng đĩa hay van một chiều dạng treo có cấu tạo cơ bản bao gồm 6 bộ phận chính:

  • Lifting hook: Đây là bộ phận móc treo của van. Nó giúp việc treo van trở nên dễ dàng hơn khi lắp đặt và sử dụng. Việc này cũng đảm bảo cho thiết bị sự cân đối và chính xác nhất để đảm bảo van luôn hoạt động tốt. Bên cạnh đó, chúng cũng trợ lực cho các đường ống dẫn có kết cấu yếu.
  • Hinge pin: Đây là bộ phận bản lề của van. Về thiết kế cùng nguyên lý làm việc cơ bản tương tư như dòng bản lề cánh cửa giúp phần đĩa van vận hành đóng mở trở nên dễ dàng.
  • Disc: Đĩa van cũng chính là cánh van, cửa lật, cửa van chính là bộ phận dùng để lật qua, lật lại tạo hiện tượng đóng mở van dễ dàng. Nguyên lý làm việc cũng giống như dòng van một chiều lá lật.
  • Seat O’ring: Đệm làm kín là phần làm cho van trở nên kín và chặt chỡ hơn. Điều này cũng giúp cho lưu chất không bị rò rỉ đi qua van.
  • Body: Thân van là bộ phận giúp bảo vệ các chi tiết bên trong. Đây cũng là bộ phận giúp kết nối với đường ống dẫn hoặc các thiết bị khác. Chúng thường được làm từ những chất liệu đa dạng như: gang, thép, inox, nhựa.
  • Body seal: Phần thân gioăng sẽ là bộ phận giúp kết nối với mặt bích. Nó thường được làm nhám nhám để gia tăng độ ma sát. Khi chúng ta lặp phần gioăng sẽ giúp chúng gắn kết hơn.
Cấu tạo van 1 chiều dạng treo

Cấu tạo van 1 chiều dạng treo

Nguyên lý hoạt động của van một chiều dạng đĩa

Cách thức hoạt động của van cũng tương tự như các dòng van 1 chiều khác. Chúng dựa vào áp lực dòng chảy của môi chất tác động lên đĩa van. Từ đó, cửa van sẽ đóng hoặc mở dựa vào lực tác động đó. Thông thường, dòng van này có 2 kiểu hoạt động chính đó là:

  • Dạng sử dụng đĩa lò xo: Cách vận hành của chúng khá đơn giản. Khi cho dòng môi chất đi vào bên trong đường ống và quá van. Áp lực của dòng chảy sẽ tác động lên trên đĩa. Đồng thời, chúng khi đĩa lò xo được đặt cố định bên trong van bị nén lại. Lúc này van sẽ ở trạng thái mở. Còn khi muốn van đóng, chúng ta chỉ cần ngừng cấp nước vào trong đường ống. Khi ấy, lò xo sẽ tự động giãn ra giúp cửa van từ từ quay lại trạng thái ban đầu.
  • Đối với dạng sử dụng đĩa lá lật: Đối với dòng van này thì có cơ chế vận hành cực kỳ đơn giản. Khi cho dòng lưu chất đi qua van, áp lực của dòng chảy sẽ giúp đĩa van được nâng lên. Qua đó, van sẽ ở trạng thái mở. Khi ngưng cấp nước thì cửa van sẽ tự từ được hạ xuống và van sẽ đóng lại.

Ưu điểm của van một chiều dạng đĩa

Van 1 chiều dạng đĩa inox

Van 1 chiều dạng đĩa inox

  • Loại van này sở hữu rất nhiều các ưu điểm khác nhau. Vì thế, chúng được ứng dụng rất nhiều trong các hệ thống, đường ống có áp lực thấp. Bởi đĩa van này được thiết kế khá nhẹ nhàng. Nên dòng chảy nhẹ vẫn dễ dàng đẩy cửa van mở ra nhanh chóng.
  • Dòng van này có tiết diện nhỏ và mỏng nhẹ. Vì thế, việc lắp đặt và sử dụng cũng trở nên đơn giản hơn. Ngoài ra, van một chiều dạng treo này có thể chịu được ở mức nhiệt cao.
  • Van có thiết kế phần móc treo nên có thể lắp đặt cho những hệ thống yếu và mỏng. Khoảng cách giữa 2 mặt bích kết nối khá nhỏ nên có thể sử dụng tốt trong những vị trí lắp đặt hẹp.
  • Chất liệu tạo nên phần van này thường là inox nên có khả năng chịu được độ ăn mòn khá tốt. Và chúng cũng có thể dùng được trong các môi trường có chứa kiềm, axit hay hóa chất.
  • Có thể hỏa động tốt trong các hệ thống có tính ăn mòn và nhiệt độ cao.
  • Van dễ dàng lắp đặt trong nhiều hệ thống khác nhau với kiểu kết nối đa dạng các tiêu chuẩn lắp bích như: ANSI, DIN, BS, JIS.
  • Cơ chế vận hành hoàn toàn tự động, bạn chỉ cần lắp đặt van theo như hướng dẫn là được. Van giúp bảo vệ các thiết bị khác, máy bơm, hệ thống vô cùng hiệu quả. Đồng thời, ngăn chặn tối đa dòng chảy ngược lại tác động lên các thiết bị khác; gây hư hỏng cho đường ống lẫn thiết bị sử dụng.

Tuy có nhiều ưu điểm là vậy, nhưng van cũng có một số nhược điểm là:

  • Sử dụng 1 thời gian dài, van có thể bị kẹp ở phần bản lề khiến việc đóng mở trở nên khó khăn.
  • Cánh van có thể bị kẹt bởi rác thải khi dùng trong các môi chất chứa nhiều tạp chất.
  • Chỉ sử dụng được trong những hệ thống không yêu cầu cao về áp lực dòng chảy.

Một vài lưu ý về dòng van một chiều dạng đĩa

Những lưu ý khi lắp đặt và sử dụng van 1 chiều dạng đĩa

  • Nên lắp đặt van theo đúng hệ thống làm việc để đảm bảo hiệu quả làm việc cao. Những dòng van 1 chiều dạng đĩa lò xo nên lắp đặt phù hợp đối với các hệ thống đứng. Còn dòng van 1 chiều đĩa lá lật thường lắp đặt trong các hệ thống nằm ngang.
  • Để ý đến môi trường sử dụng để tận dụng tối đa các hiệu năng của van. Nhất là trong những môi trường có chứa hóa chất, có độ ăn mòn, nước nóng hay áp lực chảy cao lên đến 25bar, các bạn có thể sử dụng chất liệu inox.
  • Ngừng cấp các dòng lưu chất hay làm sạch hệ thống để việc lắp đặt van trở nên dễ dàng hơn. Đồng thời cũng tránh gây nguy hiểm cho cả người vận hành.
  • Nên lắp đặt van theo chiều mũi tên in trên thân van. Có thể lắp thêm gioăng cao su để tăng độ kín, chắc cho van.
  • Cần kiểm tra van định kỳ để dễ dàng thay thế và sửa chữa. Tránh trường hợp van hư hỏng nặng làm ảnh hưởng tới cả hệ thống lẫn người sử dụng.
Van một chiều dạng đĩa

Những chú ý khi lắp đặt van 1 chiều đĩa

Cách khắc phục sự cố tại van 1 chiều đĩa

  • Hạn chế các tác động bất thường lên trên thân van như: va chạm mạnh, rung lắc quá mạnh. Khi va chạm và rung lắc quá mạnh có thể gây ảnh hưởng đến ren hoặc gioăng. Qua đó, gây ảnh hưởng để độ làm kín của van.
  • Để tránh khỏi các tình trạng rung lắc và va chạm, các bạn cần lựa chọn đúng kích thước của van. Đồng thời cũng lắp đặt đúng quy trình.
  • Khi đóng van thường sẽ hình thành nên lực áp suất cao. Chúng sẽ tác động trên van là điều rất khó tránh khỏi.
  • Để tránh hiện tượng gây áp suất quá cao thì thời gian đóng van cần diễn ra nhanh chóng.

Các quyền lợi khi mua van 1 chiều đĩa tại THP

Van một chiều dạng đĩa

Quyền lợi của khách hàng khi mua van 1 chiều đĩa

Có rất nhiều lý do khiến nhiều người tiêu dùng lựa chọn mua thiết bị điều chỉnh dòng lưu lượng tại Tuấn Hưng Phát. Sau đây, chúng tôi sẽ liệt kê ra một vài các quyền lợi khách hàng nhận được khi mua hàng tại đây:

  • Các sản phẩm khi mua tại kho hàng của Tuấn Hưng Phát đều được cam kết bảo hành lên đến 12 tháng (tùy thuộc vào từng hãng sản xuất khác nhau).
  • Các chính sách đổi trả hàng theo quy định 1:1 sẽ được áp dụng đối với những sản phẩm gặp vấn đề, lỗi từ nhà sản xuất. Và hàng sẽ hoàn trả khi nhận hàng, khách hàng kiểm tra và đưa ra các lỗi đầy đủ.
  • Giao hàng nhanh trên toàn quốc với tốc độ siêu tốc và giao tận chân công trình. Đối với những đơn hàng từ 20 triệu đồng trở lên tại nội thành Hà Nội sẽ được miễn phí ship. Còn với những đơn hàng liên tỉnh sẽ được hỗ trợ với chi phí cực rẻ.
  • Các thiết bị này đều được cam kết đạt chuẩn chất lượng, chính hãng 100% và có giá thành tốt nhất trên thị trường.
  • Đội ngũ tư vấn viên và kỹ thuật viên lành nghề và có nhiều kinh nghiệm. Do đó, luôn đưa ra những giải đáp chi tiết, ngắn gọn, nhiệt tình. Đồng thời cũng đưa ra các sự lựa chọn phù hợp cho hệ thống làm việc của bạn. Qua đó mang đến hiệu quả làm việc cao. Chúng tôi cũng hỗ trợ tư vấn mọi thắc mắc của khách hàng 24/7.

Hiện nay, Tuấn Hưng Phát đang cung cấp các dòng van một chiều inox, dạng đĩa, lá lật, lò xo,… Các sản phẩm này đều đảm bảo đạt chuẩn, chất lượng 100%. Cung cấp đầy đủ chúng từ và cam kết hàng chính hãng. Đồng thời, nếu quý khách có nhu cầu giao hàng đến tận chân công trình, chúng tôi vẫn sẵn lòng thực hiện.

Do đó, nếu ban đang quan tâm đến dòng van một chiều dạng đĩa này nói riêng và van công nghiệp nói chung. Hãy liên hệ ngay với chúng tôi để được giải đáp và hỗ trợ nhiệt tình nhất qua số hotline: 0865.927.268.
