Van điện từ 24v DC NO – NC | UNID Taiwan – TPC Hàn Quốc – ODE Italia



Thông số kỹ thuật

  • ĐIện áp: 24v DC
  • Chất liệu van: Đồng, inox, gang dẻo
  • Kiểu van: Thường đóng / thường mở
  • Kết nối: Ren / Mặt bích
  • Kích thước: Phi 21, phi 27, phi 34, phi 42, phi 48, phi 60, phi 73, phi 90, phi 114, phi 168
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Áp lực: 0.5 – 10bar
  • Thương hiệu: UNID, ODE, ROUND STAR, TPC
  • Xuất xứ: Đài Loan, Italia, Hàn Quốc

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Category: .

Mô tả

Van điện từ 24v hay còn được gọi là van điện từ sử dụng dòng điện 24VDC. Được biết đến là một dòng van điện từ phổ biến và được sử dụng nhiều trong những hệ thống khác nhau. Dòng thiết bị đang được Tuấn Hưng Phát nhập khẩu trực tiếp từ các thương hiệu khác nhau. Và mỗi sản phẩm sẽ được cung cấp đầy đủ giấy tờ, chứng nhận đầy đủ. Theo dõi bài viết để tìm hiểu kỹ hơn về van điện từ 24V.

Giới thiệu van điện từ 24v

Van điện từ 24v là dòng van có cơ chế hoạt động tự động, được thiết kế dạng điều khiển và dựa vào cung cấp dòng điện thông qua lực của từ trường. Khi van hoạt động nó nhờ hoàn toàn vào cuộn coil (còn được gọi là dây nam châm điện) với mức điện áp 24V. Thiết bị không chỉ phụ thuộc vào lực sinh từ trường hút lõi thép để có thể thực hiện các thao tác mở khi ta ngắt nguồn điện. Lõi thép sẽ được trở về vị trí đóng ban đầu.

Thiết bị có thiết kế đặc biệt, có khả năng chống tắc nghẽn giúp cho van điện từ sử dụng được trong môi trường nước. Hoặc trong môi trường có tính oxi hóa cao như nước biển. Và trong đời sống, ta thường bắt gặp dòng van này ở những thiết bị như: máy giặt, máy tắm nước nóng, hệ thống tưới tiêu trong nông nghiệp…

Van điện từ 24v thường mở dùng cho hệ thống nước lạnh

Van điện từ 24v thường mở dùng cho hệ thống nước lạnh

Ngoài ra, van có thể đóng – mở nhờ vào lớp màng đàn hồi và thời gian thực hiện các thao tác nhanh chóng. Được làm từ chất liệu khác nhau tạo nên độ bền cho thiết bị. Hơn hết, van sử dụng dòng điện 24v – đây chính là nguồn điện có độ an toàn khi. Vì vậy, nó được sử dụng phổ biến và được ưa chuộng rộng rãi hiện nay.

Một vài thông số van điện từ 24v

  • Chất liệu chế tạo thân van: nhựa, inox, đồng
  • Sử dụng mức điện áp: 24V
  • Công suất hoạt động: 4.8W
  • Đường kính ngoài đầu vào và đầu ra của ống: 1/2inch
  • Mức áp suất hoạt động: 0.5 – 10bar
  • Kiểu kết nối với hệ thống: lắp ren hoặc mặt bích
  • Dải kích thước: Phi 21 cho đến phi 168
  • Mức nhiệt làm việc: từ -10 cho đến 180 độ C
  • Đường kính trong và đường kính ngoài: 13.5mm và 20mm
  • Trọng lượng: 100 gam
  • Chế độ hoạt động: thường đóng hoặc thường mở.

Các chi tiết lắp ráp van điện từ 24v

Trong van điện từ được lắp ráp từ các chi tiết như: thân van, nắp van, cuộn coil, màng van, trục van,… Tất cả tạo nên một dòng van điện từ hoàn chỉnh, mang đến hiệu quả làm việc cao. Đặc điểm của mỗi chi tiết như sau:

Cấu tạo của van điện từ

Cấu tạo của van điện từ

Thân và nắp van

Đây là bộ phận chính được sử dụng kết nối trực tiếp với đường ống thông qua mặt bích hoặc dạng lắp ren. Thân van và nắp van được làm từ chất liệu nhựa, đồng, inox… Mỗi chất liệu sẽ giúp van hoạt động trong những môi trường khác nhau. Đối với phần thân van sẽ có lớp cách điện an toàn.

Vỏ ngoài bảo vệ van

Lớp vỏ này chủ yếu bảo vệ cuộn dây điện từ cách ly với bên ngoài. Giúp tránh được các tác động hư hỏng đến cuộn dây. Ngoài ra, lớp vỏ này còn có nhiệm vụ là cách điện, cách nhiệt để tránh nguy hiểm trong quá trình vận hành. Và thường được làm từ chất liệu kim, có lớp sơn cách điện.

Cuộn dây điện từ – Cuộn coil

Đây chính là chi tiết chính để tạo nên “van điện từ” là thành phần có các vòng dây đồng tâm (dây đồng hoặc nhôm). Cuộn dây này được tráng một lớp cách điện, giúp van tránh được hiện tượng cháy nổ. Đảm bảo độ bền và tuổi thọ cao.

Cuộn coil có chức năng là kết nối với nguồn điện 24v (hoặc 220v) để sản sinh ra từ trường và thực hiện thao tác đóng – mở.
Cuộn dây điện từ có một nhược điểm là hay bị hỏng. Vì vậy, để giúp van hoạt động ổn định, chúng ta cần phải kiểm tra thường xuyên và nên kế hoạch thay thế định kỳ cuộn coil. Cuộn dây điện từ này được sử dụng khá phổ biến nên việc tìm kiếm mua sản phẩm cũng dễ dàng.

Đĩa van điện từ (Màng van)

Đĩa van chính là nơi tiếp xúc và trực tiếp thực hiện thao tác đóng – mở dòng lưu chất. Đĩa van được kết nối với đầu dưới của trục van. Khi trục đi lên thì nó kéo theo đĩa van di chuyển lên. Lúc này van sẽ ở trạng thái mở và mở lỗ thoát cho phép dòng lưu chất đi qua. Khi trục hạ xuống thì màng van cũng được đi xuống và bịt kín lỗ thoát, không cho dòng lưu chất đi qua.

Bộ phận này được làm từ chất liệu mềm, có độ đàn hồi, chịu ma sát và chịu lực cao. Nếu màng van bị rách khi sử dụng áp suất cao hay bị vật cứng sắc nhọn xuyên qua. Ta cần thay thế ngay để có thể đảm bảo được hiệu quả công việc.

Lò xo

Chi tiết đóng vai trò quan trọng và giúp van hoạt động chính xác nhờ vào lực đàn hồi. Một đầu của lò xo sẽ được kết nối với trục. Khi trục van nén xuống dưới, lúc này van chưa được cấp điện và đạt trạng thái đóng (đối với dạng van thường đóng). Hoăc mở (đối với dạng van thường mở). Chi tiết lò xo thường được làm từ hợp kim có độ đàn hồi cao như: thép hoặc inox.

Trong quá trình bảo trì, bảo dưỡng hoặc là tháo mở van. ta không được làm biến dạng hoặc là kéo dãn lò xo. Vì như thế sẽ làm sai lệch lực đàn hồi, mất tính chính xác của nhà sản xuất.

Trục van điện từ

Đối với trục van có thiết kế dạng thanh kim loại, hình trụ. Một đầu của nó sẽ được kết nối với lò xo. Còn đầu dưới sẽ được kết nối cố định với đĩa van. Khi trục nhận được lực và di chuyển lên xuống trong lòng cuộn coil nhờ vào lực đàn hồi của lò xo và lực hút của từ trường.

Ưu và nhược điểm của van điện từ 24v

Với cơ chế hoạt động tự động nhờ vào điện từ. Nên các thao tác đóng – mở của van rất nhanh. So với dòng van cơ thì van điện từ hoạt động có độ chính xác hơn nhiều mà vẫn đảm bảo được độ an toàn cho người dùng. Thiết bị có kích thước tương đối nhỏ gọn nên khi lắp đặt thì dễ dàng tháo lắp, sửa chữa hoặc thay đổi.

Một ưu điểm quan trọng nữa là: loại van sử dụng nguồn điện 1 chiều với mức điện áp 24v. Nên khi sử dụng mang đến tính an toàn cao với người dùng và hệ thống. Không xảy ra hiện tượng bị giật, cháy nổ…

Bên cạnh những ưu điểm trên thì van có những điểm hạn chế. Khi so thiết bị với dòng van điều khiển bằng động cơ điện, mô tơ điện thì độ bền kém hơn.

Lưu chất khi đi qua van sẽ bị ảnh hưởng tương đối nhiều bởi lưu lượng. Do đó, lưu lượng trước van thường sẽ lớn hơn so với lưu lượng sau van. Ngoài ra, van không được cấp điện quá lâu vì từ trường sinh ra sẽ làm nóng điện và dễ bị chập cháy.

Tính ứng dụng của van điện từ 24V

  • Lắp đặt tại các hệ thống, đường ống dẫn nước, dung dịch.
  • Ứng dụng trên các đường dẫn khí gas, khí nén, hơi nóng,…
  • Ứng dụng trên các hệ thống, môi trường chứa hóa chất, dung dịch có tính ăn mòn,…
  • Ứng dụng trên các đường ống nhà máy sản xuất, chế biến thực phẩm, mỹ phẩm,…

Một số thương hiệu van điện từ 24V

Van điện từ 24vDC UNID

Hình ảnh van điện từ Unid

Hình ảnh van điện từ Unid

Nhắc đến thương hiệu UniD chuyên sản xuất van điện, sử dụng để kiểm soát chất lỏng. Các sản phẩm van điện từ, thiết bị truyền động của Unid ứng dụng trong các công nghiệp rộng. Đặc biệt là sử dụng trong thiết kế máy tự động, hệ thống nước, nhiệt độ, điều hòa không khí lạnh…

Dòng van này được chế tạo từ những chất liệu khác nhau, giúp van có thể hoạt động trong nhiều môi trường như: nước lạnh, hơi,…

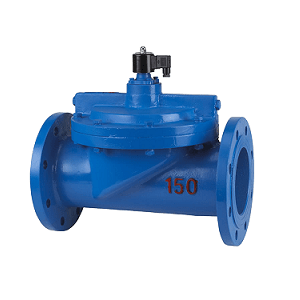

Van điện từ 24v ROUND STAR

Dòng van điện từ của Round Star có cấu tạo được làm bằng đồng, inox hoặc gang cầu. Giúp van có độ bền cao. Đối với chất liệu gang thì được phủ thêm một lớp epoxy để tránh được hiện tượng ăn mòn từ môi trường. Loại van này sử dụng trong ngành nước, dầu, khí và sử dụng trong mức 24v rất an toàn và hoạt động vô cùng chính xác.

Van điện từ 24v TPC

Van điện từ 24vDC chính hãng TPC Hàn Quốc

Van điện từ 24vDC chính hãng TPC Hàn Quốc

TPC là thương hiệu sản xuất thiết bị khí nén lớn nhất tại Hàn Quốc. Từ năm 1980, công ty đã tập trung vào mở rộng kinh doanh, thị trường mới và trở thành một doanh nghiệp toàn cầu. Các sản phẩm của TPC có thể đáp ứng các nhu cầu tự động hóa công nghiệp mới.

Van điện từ ODE 24v

Van điện từ 24vDC - ODE Italia

Van điện từ 24vDC – ODE Italia

Thương hiệu ODE là thương hiệu từ năm và năm 1960 đã và sản xuất van điện từ. Nhà sản xuất tích hợp hệ thống theo nguyên tắc cơ bản về chất lượng. Với hơn 50 năm kinh nghiệm về van nên thiết bị của ODE đáp ứng hệ thống tự động hóa, y tế, thực phẩm và đồ uống. Giúp kiểm soát nước, hóa chất.

Lựa chọn van điện từ 24v

Để có thể lựa chọn được một dòng van chất lượng, độ bền cao, ta cần chú ý đến khâu lựa chọn dòng van điện từ:

Cách lựa chọn van điện từ

Cách lựa chọn van điện từ

  • Cần phải lựa chọn đúng chất liệu phù hợp với từng môi trường, hệ thống sử dụng khác nhau. Cần phải chú ý đến nhiệt độ hoạt động của từng loại van.
  • Van điện từ có 2 cơ chế: thường đóng – thường mở, vì vậy khi lựa chọn cần chú ý đến hệ thống cần sử dụng loại thường đóng hay thường mở.
  • Áp lực của hệ thống phù hợp với áp lực của van. Đối với hệ thống có áp lực 16bar trở lên cần sử dụng các dòng van của ODE hoặc dòng van áp lực cao.
  • Lựa chọn loại van thích hợp với môi chất dạng lỏng hay dạng khí
  • Thời gian sử dụng van, đóng mở liên tục hay tức thời. Đây là điểm quan trọng để lựa chọn van phù hợp. Từ đó đảm bảo được tuổi thọ, tính ổn định và tránh trường hợp hư hỏng.

Địa chỉ cung cấp van điện từ 24v

Công ty Tuấn Hưng Phát là đơn vị uy tín, chuyên nhập khẩu các dòng van điện từ chất lượng cao mà giá thành rẻ. Các sản phẩm đều được cam kết về chất lượng, cung cấp đầy đủ giấy tờ chứng nhận. Với kinh nghiệm hơn 15 năm trong lĩnh vực công nghiệp, chúng tôi đã là đối tác của nhiều doanh nghiệp, dự án xây dựng lớn. Vì vậy, khách hàng đến với chúng tôi sẽ yên tâm về chất lượng sản phẩm và giá thành tốt nhất.

Ngoài cung cấp dòng điện từ 24V, chúng tôi cung cung các dòng van điện từ 220v, van 380v, 110v, 12v. Để tạo ra nhiều sự lựa cho khách hàng và lựa chọn được dòng van thích hợp với hệ thống.

Hiện nay, chúng tôi cung cấp các loại van điện từ khác như: thường đóng, thường mở, van điện từ nước, van điện từ khí nén…. Với chất liệu chế tạo đa dạng phù hợp với nhiều môi trường. Đặc biệt, các sản phẩm được nhập khẩu trực tiếp từ thương hiệu nổi tiếng khác nhau như: UNID, TPC, ROUND STAR và ODE. Tất cả đều được cấp đẩy đủ giấy tờ chứng nhận, được hỗ trợ lắp đặt và vận chuyển.

Để biết rõ thông tin và nhận báo giá chính xác, quý khách liên hệ ngay với chúng tôi để được hỗ trợ tốt nhất.
