Van Điện Từ Nước 220v 24v | ODE – ITALIA | TPC – Hàn Quốc

Van điện từ nước thuộc dòng van sử dụng phổ biến trong hệ thống ngành nước. Để giúp cho bạn đọc hiểu rõ hơn về sản phẩm, chúng ta cùng nhau đi tìm hiểu từng chi tiết và đặc điểm của dòng van này trong bài chia sẻ dưới đây.

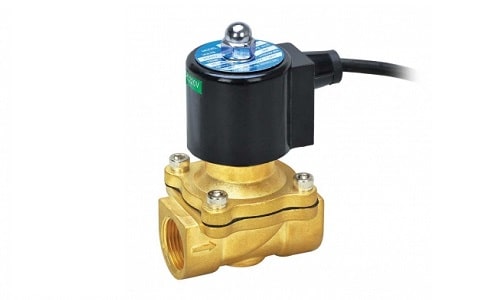

Giới thiệu khái niệm van điện từ nước

Van điện từ nước còn được biết đến là dòng van điện từ chuyên dùng cho nước. Thiết bị được sử dụng để đóng – mở dòng chảy đi qua dạng nước hoặc là hơi nước. Van sử dụng cho hệ thống nước có khả năng vận hành đóng – mở một cách linh hoạt, thời gian thực hiện nhanh chóng.

Để giúp van hoạt động tốt, người dùng cần cung cấp nguồn điện áp 24v, 220 để vận hành và điều khiển các thao tác.

Thân van thì được làm từ các chất liệu khác nhau như: inox, đồng, gang hoặc nhựa. Với kiểu kết nối lắp ren hoặc bích. Nhờ vào các đặc điểm này, giúp van thích hợp với nhiều môi trường, kích thước của hệ thống.



Đặc điểm nổi bật của van điện từ nước

• Thiết bị được thiết kế nhỏ gọn và trọng lượng nhẹ. Nên thời gian đóng – mở nhanh, tiết kiệm được thời gian vận hành. Giúp cho người dùng có thể lắp đặt và sử dụng một cách dễ dàng.
• Van hoạt động theo dạng ON/Off nhờ vào cuộn coil sinh từ khi ta cung cấp điện vào. Đây chính là ưu điểm của sản phẩm kết hợp với bộ thiết bị ngắt điện tự động và tạo ra một hệ thống khóa nước thông minh.
• Giá thành của solenoid valve nước lạnh rẻ hơn so với loại dùng cho đường ống hóa chất, hơi nóng.

Thông số kỹ thuật của van điện từ nước

• Chất liệu làm thân van: Đồng thau, inox 304, gang hoặc là chất liệu nhựa.
• Dạng kết nối: lắp bích hoặc lắp ren với đường ống.
• Coil điện: Chi tiết được đúc đồng
• Hoạt động chủ yếu trong môi trường: nước lạnh hoặc nước nóng (yêu cầu nước sạch).
• Áp lực chịu được: 10 bar
• Mức nhiệt độ hoạt động: từ 0 cho đến 80 độ C, từ 0 cho đến 180 độ C
• Mức điện áp sử dụng: 12v, 24v hoặc là 220v
• Nguồn gốc nhập khẩu: Đài Loan, Hàn Quốc, Nhật, Italia

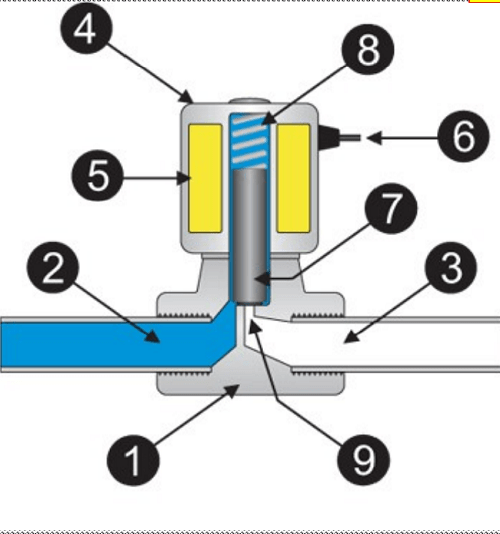

Cấu tạo van điện từ nước

Trong solenoid valve có cấu tạo khá đơn giản, được lắp ráp từ các chi tiết chính sau:

• Valve Body (Thân van):

Với chi tiết này thì được chế tạo từ chất liệu đồng, inox, nhựa hoặc gang. Được sử dụng phổ biến trong hệ thống nước, khí nén hoặc hơi. Những môi trường có nhiệt độ cao và hóa chất có mức ăn mòn.

• Seal (Đệm van, màng van):

Chi tiết này được làm từ chất liệu cao su EPDM,, Teflon… Chi tiết có nhiệm vụ chính là làm kín, ngăn không cho dòng nước rò rỉ ra bên ngoài.

• Plunger (Piston):

Chính là bộ phận trực tiếp thực hiện chu trình đóng – mở. Và chi tiết này được làm từ chất liệu inox.

• Spring (lò xo):

Lò xo được làm từ inox, có đặc tính là độ đàn hồi tốt. Với đặc điểm này giúp đẩy trục van lên xuống và đóng – mở van một cách dễ dàng. Lò xo của van điện từ được làm khoảng 8-10 bar.

• Coil (cuộn điện của van):

Bộ phận chính tạo ra từ trường cho van. Chi tiết này được quấn từ dây đồng và sử dụng điện thông dụng như: 24v, 110v hoặc là dòng điện 220v.

• Thân van: Được làm từ chất liệu khác nhau: inox, nhựa, gang hoặc đồng
• Đường ống dẫn: Có chức năng vận chuyển dòng lưu chất
• Vỏ ngoài cuộn hút: được sử dụng để bảo vệ khi lưu chất đi qua
• Cuộn dây điện từ – cuộn coil: Chức năng chính là sản sinh ra từ trường để tạo lực hút.
• Dây điện: Sợi dây sử dụng mức điện áp phổ biến như: 220v, 24v hoặc 110v
• Trục van: Hay còn được gọi là cửa van. Hoạt động ở trạng thái bình thường, lò xo sẽ tác động ép kín và giúp van ở trạng thái thường đóng.
• Lò xo
• Khe hở để lưu chất đi qua một cách dễ dàng

Việc sử dụng hiện tượng cảm ứng điện từ nên van điện từ có khả năng đóng – mở nhanh gần như là tức thì. Vì vậy, ta có thể sử dụng rộng rãi trong những hệ thống cấp lưu lượng chính xác. Việc đóng ngắt tức thời sẽ giúp cho người dùng có thể kiểm soát được dòng chảy tốt nhất. Ngoài ra, sản phẩm sử dụng thêm cảm biến để điều khiển mọi thao tác.

Van điện từ nước sử dụng thêm hiện tượng chênh lệch áp suất. Đây chính là nguyên lý sử đụng dòng van điện từ gián tiếp và bán trực tiếp.

Nguyên lý van điện từ nước

Dòng van điện từ được hoạt động theo một cơ chế là: 1 cuộn điện sẽ có một thanh sắt và 1 lò xo (lò xò này sẽ nén thành sắt ở giữa). Khi thanh sắt được đệm vào gioăng cao su. Như vậy, khi không được cấp điện thì lò xo sẽ ép thanh sắt để đóng van lại.

Khi cấp điện vào cuộn sinh ra từ trường và hút thanh sắt ra (từ trường sẽ đủ lực hút lò xo) để có thể van mở ra. Dòng van điện từ thường đống sẽ được ký hiệu “NC”. Ngược lại, đối với dòng van điện từ thường mở sẽ được kí hiệu “NO”.

Đối với dòng 2 dòng van này đều có nguyên lý hoạt động khác nhau. Để hiểu rõ chúng ta sẽ cùng nhau tìm hiểu trong mục dưới đây:

Van điện từ nước thường mở

Van điện từ nước thường mở là gì?

Đây là dòng van chưa được cung cấp mức điện thì van sẽ luôn ở trạng thái mở. Dòng van này hoạt động nhờ vào lực đàn hồi của lò xo, khi điện áp cấp vào và từ trường được tạo ra. Nó sẽ đẩy piston đi xuống và tạo ra trạng thái đóng hoàn toàn cho van.

Khi ngưng cấp điện, lực lò xo sẽ đàn hồi lại và đĩa van về vị trí mở ban đầu của van.

Ứng dụng của van điện từ nước thường mở

Đối với dòng van thường xuyên mở được sử dụng trong hệ thống cần cho lưu chất chảy qua liên tục. Khi đóng van thì người dùng cấp điện áp 24v, 220v (với thời gian ngắn) sẽ đóng van lại.

Thời gian van mở sẽ nhiều hơn so với thời gian cần đóng. Đảm bảo được điện áp, độ bền của van được tốt hơn.

Van điện từ nước thường đóng

Van điện từ nước thường đóng là gì?

Ngược lại dòng van điện từ thường mở. Loại này có kiểu dáng thiết kế đơn giản và cũng nhờ hoàn toàn lực đàn hổi của lò xo. Khi ta cấp điện áp và sản sinh ra một từ trường từ cuộn coil. Nó tạo ra một lực hút piston và trục van đi lên sẽ tạo ra trạng thái mở của van.

Khi cần đóng van, chúng ta sẽ ngắt nguồn điện vào. Từ đó, từ trường sẽ mất đi và lò xo sẽ đàn hồi và đưa van về vị trí đóng ban đầu.

Ứng dụng của van điện từ nước thường đóng

Đối với dòng van thường đóng sẽ được sử dụng trong hệ thống yêu cầu đóng thường xuyên. Thời gian sử dụng van mở cho nước chảy qua là tương đối ít. Vì vậy, so với dòng van thường mở thì loại thường đóng có lợi hơn. Mặt khác thì các loại van điện từ không nên cung cấp điện áp thường xuyên. Vì điện áp có thể sản sinh ra từ trường trong một khoảng thời gian dài và khiến cho cuộn hút nóng và ảnh hưởng tới chất lượng của van. Điều này sẽ gây ra hiện tượng chập cháy cuộn hút của van.

Phân loại van điện từ theo nguồn điện

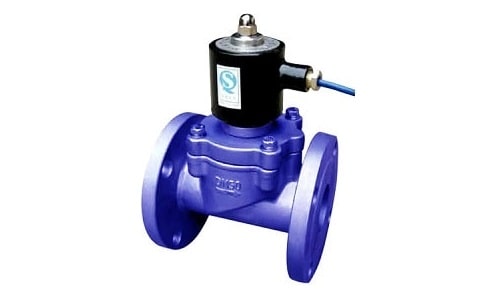

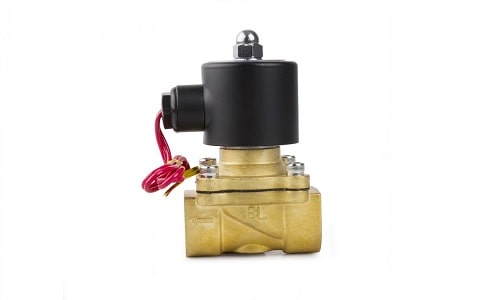

Van điện từ nước 220v AC

Thông số sản phẩm

• Chất liệu chế tạo thân van: gang dẻo, đồng
• Kích thước lắp đặt: DN15 cho đến DN150
• Dạng kết nối với đường ống: lắp ren và lắp bích (với tiêu chuẩn JIS, BS, DIN, ANSI)
• Sử dụng điện áp: 220V
• Chế độ hoạt động: thường mở và thường đóng
• Hoạt động trong mức nhiệt độ: từ -5 cho đến 80 độ C
• Hoạt động ở áp lực: 10 bar

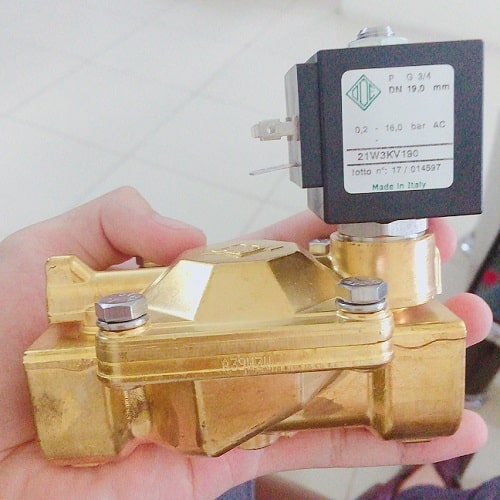

• Thương hiệu nhập khẩu: Unid, Round strar, ODE hoặc TPC
• Nguồn gốc nhập khẩu: Hàn Quốc, Đài Loan, Nhật Bản, Ý

Loại van điện từ 220V AC để điều khiển cá thao tác của van. Ưu điểm của dòng van là trong hệ thống không cần sử dụng đến bộ đổi nguồn. Thích hợp lắp đặt và sử dụng trong hệ thống nước lạnh, nước nóng hoặc hệ thống hơi nóng.

Nhược điểm của dòng van này chính là khi hoạt động gây ra tiếng ồn, độ rung khi vận hành. Ngoài ra, khi hoạt động liên tục với tần số lớn dễ gây ra hiện tượng cháy cuộn dây.

Van điện từ nước 24vDC

Thông số sản phẩm

• Thân van được làm từ chất liệu: gang dẻo, đồng hoặc inox, nhựa
• Kích thước lắp đặt trong hệ thống: Phi 21 cho đến phi 168
• Dạng kết nối với hệ thống: kiểu ren hoặc lắp bích với tiêu chuẩn JIS, BS, DIN hoặc ANSI
• Mức điện áp sử dụng: 24v
• Chế độ hoạt động: thường mở hoặc thường dongd
• Làm việc trong nhiệt độ: từ -5 cho đến 180 độ C
• Hoạt động ở áp lực: 10kg/cm2
• Thương hiệu nhập khẩu: UniD, ODE, TPC…

Dòng van điện từ 24V có ưu điểm là khi sử dụng thì ít khi xảy ra hiện tường quá tải. Hoạt động trong thời gian lâu và liên tục thì loại này có độ bền tốt hơn so với dòng van sử dụng van xoay chiều 220V. Khi vận hành có độ êm, không gây ra tiếng ồn quá lớn như cuộn hút của dòng van 220v

Nhược điểm của dòng van này chính là khi hoạt động cần sử dụng bộ chuyển đổi nguồn điện lưới từ 220v sang 24v.

Van điện từ nước được lắp đặt trong hệ thống nào?

• Lắp đặt trong các hệ thống phun sương, tưới tiêu cây trồng,…
• Lắp đặt trên các đường ống xử lý nước, PCCC,…
• Lắp đặt ở các thiết bị điện nước như máy giặt, máy lọc nước,…

Kinh nghiệm lựa chọn van điện từ nước

Việc lựa chọn van điện từ chất lượng tốt, ta cần chú ý đến những điểm sau:

• Cần lựa chọn đúng kiểu van phù hợp: Lựa chọn loại thường đóng hay thường mở. Để có thể mang lại hiệu quả một cách tốt nhất.
• Cần lựa chọn mức điện áp sử dụng phù hợp: Hệ thống thích hợp với dòng điện 24v hay dòng điện 220v
• Đối với hệ thống nước lạnh, nước nóng hoặc hệ thống hơi nước. Ta cần tránh lựa chọn sai chủng loại, điều này sẽ làm hư hỏng van.
• Trước khi lắp van điện từ cần phải vệ sinh sạch sẽ, cặn bẩn hoặc rác thải. Để khi hoạt động van không bị kẹt, không hoạt động tốt. Nếu xảy ra thì sẽ xuất hiện tượng cháy cuộn hút và gây hư hỏng van.
• Cần tham khảo chính xác áp lực hoạt động của van. Để đáp bảo van điện từ hoạt động trong môi trường có nhiệt độ và áp lực ở mức cho phép.
