Van Bi Nhựa Điều Khiển Khí Nén | Haitima Đài Loan – Kosaplus Hàn Quốc



Thông số kỹ thuật

  • Chất liệu: Van bi nhựa uPVC, PVC, cPVC
  • Kết nối: Nối ren, rắc co, hàn keo, mặt bích
  • Kích thước van: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6″.
  • Nhiệt độ làm việc: 0 – 60 độ C
  • Áp lực hoạt động: 150 PSI
  • Điều khiển: Khí nén
  • Áp lực khí nén: 2-7bar
  • Tiêu chuẩn: IP68
  • Dạng van: Điều khiển tuyến tính / Điều khiển On Off
  • Xuất xứ: Haitima Đài Loan / Kosaplus Hàn Quốc
  • Bảo hành: 12 tháng

Hãy liên hệ ngay Hotline: 0865 927 268 và Email: trung@tuanhungphat.vn để được tư vấn và giải đáp!

Mô tả

Với những hệ thống có độ ăn mòn cao, hệ thống đường ống dẫn hóa chất, tính axit mạnh,… không thể sử dụng được loại van bi điều khiển khí nén được làm từ inox. Chúng ta cần sử dụng loại van có phần thân được làm từ nhựa có khả năng chống ăn mòn tốt hơn. Vậy loại van bi nhựa điều khiển khí nén là gì? Phần thân được làm từ nhựa gì?… Và cùng nhiều câu hỏi khác liên quan đến loại van này, chúng ta sẽ cùng nhau đi tìm hiểu trong bài viết dưới đây.

Mô tả van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén có phần thân được làm từ chất liệu nhựa PVC, uPVC, cPVC,… và sử dụng thêm bộ điều khiển khí nén, giúp mọi thao tác đều được tự động hóa. Nhờ 2 đặc điểm nổi bật này giúp van bi nhựa hoạt động tốt trong dòng lưu chất có tính ăn mòn cao. Điển hình như axit đậm đặc, bazo, kiềm hoặc muối. Ngoài những môi trường hóa chất trên thì van bi nhựa còn được sử dụng phổ biến trong môi trường nước.

Van bi nhựa điều khiển bằng khí nén Kosaplus Hàn Quốc

Van bi nhựa điều khiển bằng khí nén Kosaplus Hàn Quốc

Dòng van này được hai thương hiệu nổi tiếng của Hàn Quốc và Đài Loan sản xuất, cụ thể là: KosaPlus, Haitima. Đây cũng là 2 thương hiệu được sử dụng rộng rãi trên thị trường Việt Nam. Các sản phẩm của thương hiệu này được đánh giá cao về chất lượng. Hơn hết, van bi nhựa đa dạng kích thước và dạng kết nối với đường ống kiểu rắc co hoặc lắp bích. Hai kiểu kết nối này đều có tính linh động, thuận tiện trong quá trình lắp đặt.

Nếu bạn cần tìm kiếm dòng van có khả năng điều hướng dòng chảy, có thể tham khảo Van bi 3 ngã điều khiển khí nén

Đặc tính chất liệu nhựa của van bi

Như chúng ta đã biết thì dòng van bi nhựa được làm từ chất liệu nhựa PVC, uPVC. Mỗi chất liệu đều có đặc tính khác nhau, cụ thể như sau:

Van bi nhựa uPVC

Van bi nhựa uPVC điều khiển khí nén

Van bi nhựa uPVC điều khiển khí nén

  • Loại nhựa uPVC có khả năng hoạt động được trong môi trường nhiệt độ cao. Van có khả năng chống cháy lên tới 1000 độ C
  • Khi gặp nhiệt độ quá nóng thì dòng chất liệu chỉ chảy chứ không có tính bắt cháy.
  • Sử dụng trong thời gian dài thì không bị oxy hóa, co ngót, biến dạng theo thời gian. Vì vậy, loại nhựa này có khả năng chống ăn mòn tốt.
  • Sử dụng bên ngoài có ánh sáng mặt trời chiếu trực tiếp cũng không vấn đề. Hoạt động linh hoạt ở những điều kiện áp suất và nhiệt độ khác nhau.
  • Loại nhựa uPVC có tính chất an toàn cao cho sức khỏe. Vậy nên được sử dụng phổ biến để sản xuất các thiết bị, máy móc y tế.
  • Nhựa uPVC không chứa các chất độc hại gây ảnh hưởng đến sức khỏe của con người.

Van bi nhựa cPVC

Van bi nhựa cPVC điều khiển khí nén

Van bi nhựa cPVC điều khiển khí nén

  • Loại nhựa này được sử dụng phổ biến trong dòng lưu chất có độ ăn mòn mạnh như axit có tính mạnh, kiềm mạnh, muối hoặc chất oxi hóa.
  • Hoạt động tốt trong môi trường có hóa chất cao như axit, bazo hoặc các chất hữu cơ.
  • Hơn hết, với chất liệu cPVC có thể chịu được nhiệt độ cao tốt hơn so với nhựa uPVC. Chúng có thể hoạt động tốt trong môi trường lên tới 95 độ C (với tần suất làm việc liên tục). Hoặc hoạt động trong môi trường có mức nhiệt lên đến 110 độ (với tần suất làm việc trong thời gian ngắn).
  • Loại nhựa thường được sử dụng để vận chuyển dòng nước nóng. Hoặc dùng để phân phối các hóa chất có độ nóng, đường ống xả thải ở nhiệt độ cao.

Thông số van bi nhựa điều khiển khí nén

  • Chất liệu làm thân van bi: Loại nhựa uPVC, PVC, cPVC
  • Dạng kết nối: rắc co hoặc lắp bích
  • Kích thước: từ DN15 cho đến DN200
  • Mức nhiệt độ cho phép: 0 cho đến 60 độ.
  • Mức áp lực hoạt động: 150 Psi
  • Áp lực khí nén hoạt động: 2 – 7 bar
  • Bộ điều khiển khí nén: IP68
  • Kiểu vận hành: dạng tuyến tính hoặc On/Off
  • Dạng tác động: tác động đơn hoặc tác động kép
  • Hoạt động trong môi trường: nước, hóa chất có tính axit, bazo,…
  • Thương hiệu sản xuất: Haitima của Đài Loan / KosaPlus của Hàn Quốc
  • Chế độ bảo hành tại THP: 24 tháng
Van bi nhựa điều khiển điện Haitima Taiwan

Van bi nhựa uPVC điều khiển điện Haitima Taiwan

Cấu tạo của van bi nhựa điều khiển khí nén

Cấu tạo của van bi nhựa điều khiển bằng khí nén khá đơn giản, được lắp ráp từ các bộ phận cụ thể sau:

Cấu tạo van bi nhựa điều khiển bằng khí nén

Cấu tạo van bi nhựa điều khiển bằng khí nén

Phần thân van bi nhựa

Trong phần thân van bi nhựa thì được lắp ráp từ các chi tiết nhỏ khác, cụ thể:

  • Thân van bi nhựa: Đây là bộ phận chính, chứa các chi tiết khác. Thân van được làm từ những loại nhựa khác nhau như uPVC, PVC,… Chức năng chính là chịu lực tác động trực tiếp từ môi trường, môi trường sử dụng bên ngoài. Bên cạnh đó, bảo vệ các chi tiết được lắp ráp bên trong.
  • Bi van nhựa: Bi van nhựa thực hiện nhiệm vụ đóng – mở hoặc điều tiết dòng lưu chất. Van được thiết kế với dạng hình tròn và được khoét lỗ đồng tâm. Đặc điểm này giúp cho dòng lưu chất được đi qua một cách tốt nhất. Bộ phận này được làm từ inox hoặc cùng chất liệu với thân van.
  • Trục van bi: Đây được xem là bộ phận trung gian truyền chuyển động từ bộ khí nén xuống bi van. Khi lực được truyền xuống thì bi van sẽ chuyển động và xoay một góc 90 độ. Tương đương là trạng thái đóng – mở.
  • Chi tiết gioăng làm kín: Lớp gioăng này được làm từ chất liệu cao su loại EPDM, PTFE giúp ngăn chặn dòng lưu chất rò rỉ ra bên ngoài.

Phần bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn được gọi là động cơ khí nén. Đây là thiết bị được sử dụng nguồn năng lượng khí nén chuyển đổi thành động năng để thực hiện các thao tác – đóng mở.

Bộ khí nén được làm từ chất liệu hợp kim nhôm, mạ sơn tĩnh điện. Bên trong có lắp ráp từ các chi tiết như: piston, lò xo, buồng chia, trục, bánh răng chuyển động một cách nhịp nhàng và có độ ăn khớp với nhau.

Trong bộ khí nén, người ta chia ra làm 2 dạng tác động: tác động đơn và tác động kép. Đặc điểm của từng tác động như sau:

  • Dạng tác động đơn: Với dạng này hoạt động nhờ vào lực đàn hồi của lò xo, người dùng chỉ cần cấp khí nén một lần để mở van. Còn khi ngưng cấp khí nén thì lực đàn hồi sẽ đưa lò xo trở về vị trí ban đầu. Tương đương với trạng thái đóng hoàn toàn của van. Nhưng loại tác động đơn ít được sử dụng trong hệ thống đường ống công trình hiện nay.
  • Dạng tác động kép: Với dạng tác động kép thì người dùng cần cung cấp khí nén 2 lần. Vì bộ điều khiển dạng tác động kép được chia ra làm 2 khoang: khoang A và khoang B. Khi muốn mở van, người dùng cấp áp lực khí nén vào khoang A. Còn muốn đóng van lại, người dùng cần cấp khí nén vào khoang B.

Bên cạnh đó, để đóng – mở theo các góc khác nhau với mục đích điều tiết dòng lưu chất. Ta có thể lắp đặt thêm bộ điều khiển tuyến tính, sử dụng tín hiệu 4-20mA. Tham khảo thêm Van bi điều khiển khí nén tuyến tính.

Ưu điểm của van bi nhựa điều khiển bằng khí nén

  • Dạng van bi có phần thân được làm hoàn toàn từ chất liệu nhựa uPVC, PVC, cPVC. Chất liệu này giúp van bi có khả năng chống được sự ăn mòn hóa học tốt. Vì vậy, van được sử dụng phổ biến trong các hệ thống dẫn hóa chất có tính axit, bazo,…
  • Van sử dụng bộ điều khiển khí nén nên thời gian đóng – mở nhanh. Chỉ mất 1-3s để thực hiện xong một chu trình, đáp ứng được yêu cầu kỹ thuật của hệ thống.
  • Thiết bị có kiểu dáng nhỏ gọn, trọng lượng nhẹ nên dễ dàng di chuyển và lắp đặt ở trong hệ thống.
  • Sử dụng áp lực khí nén tầm 2 – 7bar, có độ an toàn cao, không nguy hiểm đến tính mạng con người.
  • Van sử dụng van điều khiển tuyến tính để đóng mở các góc khác nhau. Sử dụng tín hiệu 4-20mA có thể truyền tín hiệu về tủ điều khiển. Từ đó, giúp người dùng có thể nắm bắt được tình trạng hoạt động của van.
  • Đối với dạng lắp đặt bích, thường sử dụng cho những hệ thống có kích thước lớn. Bên cạnh đó, mặt bích được sản xuất theo tiêu chuẩn JIS, BS, ANSI, DIN.
  • Bộ khí nén được sản xuất theo tiêu chuẩn có tính kháng nước, kháng bụi đạt tiêu chuẩn IP67. Nên có thể lắp đặt van ở những vị trí có độ ẩm, khói bụi. Hơn hết, đảm bảo được tuổi thọ của van ở mức tốt nhất.
  • Với thân van bi được làm từ nhựa đáp ứng được tiêu chuẩn NSF14. Đây chính là tiêu chuẩn vật liệu đạt tiêu chuẩn nước uống.
Van bi nhựa điều khiển khí nén dạng On Off

Van bi nhựa điều khiển khí nén dạng On Off

Ứng dụng của van bi nhựa khí nén

Loại van bi nhựa khí nén được sử dụng phổ biến trong hệ thống tự động hóa. Và đặc tính của chất liệu nhựa nên dòng van này được sử dụng phổ biến ở những hệ thống sau:

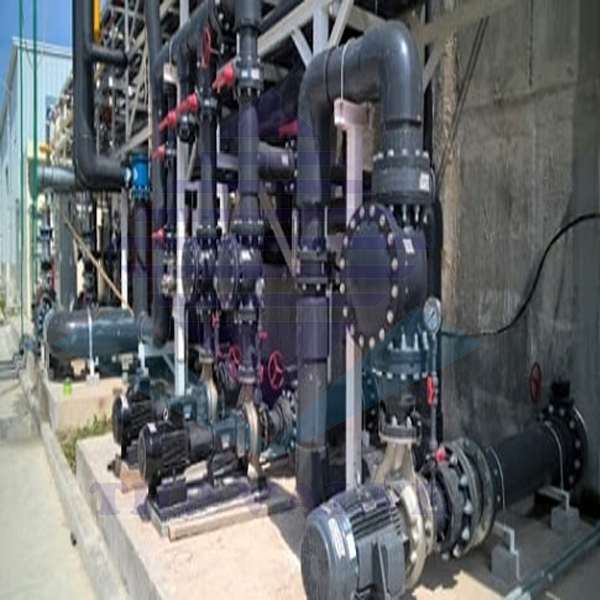

Ứng dụng van bi nhựa điều khiển khí nén

Ứng dụng van bi nhựa điều khiển khí nén

  • Lắp đặt và sử dụng trong môi trường có đường ống dẫn nước sạch, hệ thống xử lý nước thải đã qua xử lý.
  • Lắp đặt trong hệ thống tưới tiêu, hệ thống nuôi trồng thủy sản.
  • Đặc biệt, dòng van này sử dụng phổ biến trong môi trường có hệ thống đường ống dẫn hóa chất như: hóa chất trong sản xuất, môi trường nước biển, môi trường có độ ăn mòn cao.
  • Ứng dụng trong dây chuyền sản xuất thực phẩm, đồ uống hoặc trong việc sản xuất dược phẩm.
  • Và được lắp đặt ở nhiều loại môi trường khác.

Mua van bi nhựa điều khiển khí nén ở đâu?

Nếu bạn còn băn khoăn tìm địa chỉ mua van bi nhựa điều khiển khí nén chính hãng, giá tốt, liên hệ ngay với Tuấn Hưng Phát.

Với kinh nghiệm hơn 13 năm trong nghề, chúng tôi cam đoan các sản phẩm đều được nhập khẩu từ các thương hiệu nổi tiếng như Kosaplus, Haitima. Đây cũng là 2 thương hiệu mà Tuấn Hưng Phát được ủy quyền là đơn vị phân phối độc quyền thương hiệu tại Việt Nam. Chính vì vậy, quý khách yên tâm về chất lượng, độ uy tín. Hơn hết, quý khách yên tâm về chất lượng sản phẩm sẽ luôn ở mức ưu đãi nhất.

Ngoài van bi nhựa điều khiển khí nén, Tuấn Hưng Phát còn cung cấp các loại van điều khiển tự động như: Van dao khí nén, van bướm khí nén, van bi khí nén. Bên cạnh đó là dòng van điều khiển bằng điện như: Van bi điện, van bướm điện

Quý khách còn chần chừ gì nữa mà không liên hệ ngay với chúng tôi để nhận được sự tư vấn nhiệt tình từ chuyên viên tư vấn. Nhận ngay ưu đãi khi mua hàng và báo giá chính xác về sản phẩm quý khách đang quan tâm.
