Van bi 3 ngã điều khiển điện | Kosaplus Hàn Quốc – Haitima Đài Loan



Thông số kỹ thuật

  • Chất liệu van: SUS 304
  • Dạng van: Chữ L, chữ T
  • Kiểu đóng mở: On Off / Tuyến tính
  • Kết nối: Ren / Mặt bích
  • Tiêu chuẩn kháng nước: IP67
  • Nguồn điện điều khiển: 220vAC
  • Áp lực làm việc: 16kg/cm2
  • Nhiệt độ hoạt động: 0 – 180 độ C
  • Xuất xứ: Kosaplus Hàn Quốc / Haitima Đài Loan
  • Bảo hành: 12 tháng

Hãy liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Van bi 3 ngã điều khiển điện là dòng van có phần thân được thiết kế đặc biệt. Thuận lợi cho việc lắp đặt và điều tiết dòng lưu chất. Van bi dạng này có chất lượng tốt, được nhập khẩu từ những thương hiệu nổi tiếng như: KosaPlus, Haitima.

Giới thiệu van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện có cấu tạo dạng 3 cửa khác nhau với dạng chữ T hoặc chữ L cho phép lưu chất đi qua 2 cửa. Dù cấu tạo phần thân như thế nào thì van bi 3 ngã có chức năng là điều tiết, chuyển hướng của dòng chảy. Mọi thao tác thực hiện đều được hoạt động tự động nhờ bộ điện.

Van bi 3 ngã điện có tán kết nối với bộ điều khiển của van. Và được nhập khẩu trực tiếp và phân phối độc quyền trên thị trường Việt Nam với những thương hiệu như: KosaPlus, Haitima.

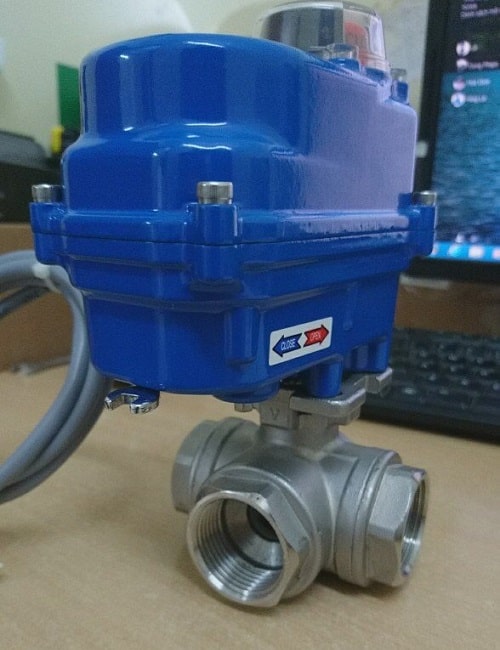

Van bi điều khiển bằng điện

Van bi điều khiển bằng điện

Đặc điểm nổi bật của van bi 3 ngã điều khiển bằng điện

  • Dòng van có thao tác đóng – mở chính xác. Dễ dàng sử dụng và lắp đặt ở nhiều không gian khác nhau.
  • Thân van được làm hoàn toàn từ chất liệu inox loại 304, loại 316. Nên thân van có độ bền cao, có khả năng chống ăn mòn tốt. Bên cạnh đó, còn được sản xuất theo tiêu chuẩn IP67, có độ thấm nước và chống gỉ.
  • Đa dạng kiểu kết nối với đường ống. Trong đó, điển hình là kiểu lắp ren, có kích thước từ DN15 đến DN50. Và kiểu lắp bích từ DN50 trở lên với những tiêu chuẩn mặt bích quốc tế khác nhau.
  • Bộ điện sử dụng dải điện phổ biến trong hệ thống điện Việt Nam như: 24v, 220v hoặc 380v
  • Việc sử dụng bộ điện giúp thay thế hoàn toàn các thao tác thủ công trước đây. Người dùng không cần phải sử dụng  đến sức của mình để vận hành.

Thông số van 3 ngã điều khiển điện

  • Chất liệu van: SUS 304
  • Dạng van: Chữ L, chữ T
  • Kiểu vận hành: On/Off hoặc dạng tuyến tính
  • Kết nối: Ren / Mặt bích
  • Tiêu chuẩn kháng nước: IP67
  • Nguồn điện điều khiển: 220vAC
  • Áp lực làm việc: 16kg/cm2
  • Nhiệt độ làm việc: từ 0 đến 180 độ C
  • Xuất xứ: Kosaplus Hàn Quốc / Haitima Đài Loan
  • Bảo hành: 24 tháng

Hiện tại chúng tôi đang phân phối độc quyền các dòng van điều khiển điện Kosaplus Hàn Quốc và Haitima Taiwan. Sản phẩm cam kết chính hãng chất lượng, đầy đủ chứng chỉ Co/Cq, bảo hàng lên tới 24 tháng. Hỗ trợ giao hàng tận nơi trên khắp các tỉnh Việt Nam. Quý khách hãy liên hệ với chúng tôi để nhận sự tư vấn miễn phí và giải đáp nhanh chóng.

Cấu tạo và nguyên lý van bi 3 ngã điều khiển điện

Loại van bi 3 ngã điều khiển điện này được cấu tạo bởi hai bộ phận chính đó là van bi 3 ngã kết hợp với bộ điều khiển motor điện.

Van bi 3 ngã

Van bi 3 ngã hay van 3 ngã là loại van có cấu tạo chia nhánh thành 3 đường khác nhau nên đôi khí chúng được gọi là van bi 3 đường nước.

Van bi 3 ngã inox có tán có thể lắp đặt motor điều kiển điện

Van bi 3 ngã inox có tán có thể lắp đặt motor điều kiển điện

Loại van này có 2 dạng van chính đó là dạng van chữ L và van chữ T.

Van bi 3 cửa chữ L

Nguyên lý hoạt động của van bi 3 cửa kiểu L

Nguyên lý hoạt động của van bi 3 cửa kiểu L

Dạng van 3 ngã chữ L khi đóng cửa này thì sẽ mở cửa kia. Dạng van này dùng với mực đích chuyển hướng dòng chảy của van. Ta có thể quan sát hình ảnh phía trên. Dòng chảy của nước từ cửa C sẽ đi qua cửa A khi cửa B đóng lại và nước chảy từ C qua B khí cửa A đóng lại.

Van bi 3 cửa chữ T

Nguyên lý làm việc của van bi 3 cửa kiểu T

Nguyên lý làm việc của van bi 3 cửa kiểu T

Dạng van 3 ngã chữ T thì van có thể hoạt động ở nhiều trạng thái khác nhau. Chúng có thể mở htông cả 3 cửa van cho nước đi qua. Hoặc chúng có thể điều khiển van đóng một cửa và mở một cửa như dạng van chữ L. Bạn có thể quan sát hình ảnh mô phỏng để hiểu rõ hơn về nguyên lý hoạt động của van.

Motor điều khiển điện

Phần motor điều khiển điện sử dụng điện điều khiển chuyển động phía trong trục của. Bên cạnh đó, mô tơ điện còn được lắp đặt thêm công tắc giám sát hành trình. Khi thực hiện xong một chu trình đóng hoặc mở thì nó tự động ngắt điện. Mô tơ điều khiển điện được phân loại ra làm 2 dạng: dạng on/off và dạng tuyến tính.

Motor đóng mở dạng On Off

Dạng motor điện này chỉ có thể điều khiển đóng hoặc mở hoàn toàn. Chúng không thể điều khiển van tiết lưu các góc mở khác nhau. Dạng On/Off thì van bi 3 ngã sẽ ở 2 trạng thái nhất định: đóng hoàn toàn hoặc mở hoàn toàn.

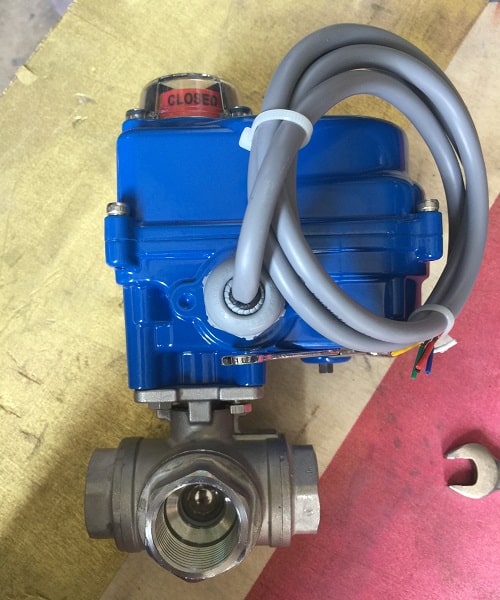

Hình ảnh van bi 3 ngã điều khiển bằng điện

Hình ảnh van bi 3 ngã điều khiển bằng điện

Motor điều khiển điện dạng tuyến tính

Mô tơ điện dạng tuyến tính được hiểu là dòng van có thể điều khiển mở ở các góc khác nhau. Sử dụng với mục đích là điều tiết dòng lưu chất. Và sử dụng tín hiệu 4-20mA có thể truyền tín hiệu về tủ PLC. Giúp người dùng có thể nắm bắt được trạng thái hoạt động của van bi.

Ưu điểm của van 3 ngã điều khiển điện

  • Van 3 ngã điều khiển bằng điện có thể điều khiển một cách tự động khi cấp điện áp điều khiển mà không cần sử dụng lực của con người vân hành trực tiếp.
  • Hoàn toàn kiểm soát và chuyển hướng dòng chảy trong hệ thống một cách nhanh chóng và chính xác nhất.
  • Điện áp điều khiển có các dạng 24v, 220v và 380v phù hợp với từng loại nguồn điện thông dụng hiện nay.
  • Van tiêu chuẩn IP67 chịu được độ ẩm môi trường và hoạt động ngoài trời.
  • Kết nối van đa dạng từ loại kết nối ren tới kết nối mặt bích tiêu chuẩn JIS 10K, BS PN16 hay ANSI class 150.
  • Chất  liệu van inox 304, inox 316 có khả năng chống ăn mòn tốt trong môi chất hóa chất và chịu được nhiệt độ cao.

Ứng dụng của van bi 3 cửa điều khiển bằng điện

Dòng van bi 3 ngã điện có nhiều ưu điểm khác nhau. Được sử dụng phổ biến ở nhiều hệ thống với mục đích là chuyển hưởng dòng chảy, điều tiết dòng chảy với nhiều góc mở khác nhau. Hệ thống điển hình là:

  • Lắp đặt trong dây chuyền sản xuất bia, rượu, nước ngọt
  • Dây chuyền trong nhà máy sản xuất sữa, chế biến thực  phẩm
  • Dây chuyển sản xuất dược phẩm
  • Đường ống dẫn hóa chất
  • Các đường ống cần chuyển hướng dòng chảy, pha trộn, làm mát…
  • Những hệ thống trạm cấp thoát nước, hồ thủy điện

Cách lựa chọn van bi 3 ngã điều khiển điện

Lựa chọn một sản phẩm chất lượng tốt là mong muốn của khách hàng. Và Tuấn Hưng Phát chia sẻ với bạn đọc một số cách lựa chọn van bi 3 ngã điện chất lượng tốt và phù hợp với môi trường sử dụng:

Dạng kết nối với van bi

Trước khi lắp đặt, người dùng cần xác định được đường ống của mình là dạng kết nối nào. Loại lắp ren hay lắp bích.

Đối với dạng lắp bích, có kích thước từ DN50 đến DN200. Với tiêu chuẩn mặt bích như: JIS, BS, ANSI, DIN. Loại mặt bích được sử dụng phổ biến trong hệ thống có kích thước lớn, áp lực cao.

Còn đối với dạng lắp ren, kích thước từ DN15 đến DN50. Được sử dụng trong hệ thống có kích thước nhỏ và vừa. Với kiểu lắp ren,  giúp người dùng dễ dàng lắp đặt, thuận tiện trong quá trình bảo dưỡng, bảo trì.

Môi trường hoạt động

Thân van bi được chế tạo từ chất liệu inox, nhựa. Và tùy thuộc vào môi trường sử dụng mà người dùng lựa chọn chất liệu phù hợp.

Ví dụ, các môi trường có tính axit, độ ăn mòn hóa học cao. Chúng ta nên sử dụng dòng van bi nhựa 3 ngã điều khiển điện.

Còn đối với môi trường có mức nhiệt và áp lực lớn, ta nên sử dụng van bi được làm từ inox.

Áp lực đường ống

Với áp lực đường ống mà ta lựa chọn thì ta có thể lựa chọn dạng kết nối. Đối với mặt bích thì chịu được áp lực tối đa là 16bar. Còn với dạng lắp ren thì chịu được áp lực cao hơn, có thể lên đến 63 bar.

Hướng dẫn bảo trì, sửa chữa van bi 3 ngã điều khiển bằng điện

Đối với việc bảo trì, sửa chữa hay thay thế luôn được khách hàng quan tâm. Việc bảo trì đúng cách cần phải tuân thủ đúng quy trình để đảm bảo tốt chất lượng. Cũng như tăng tuổi thọ của van và tránh tình trạng rò rỉ lưu chất trong quá trình sử dụng.

Để người dùng bảo trì đúng cách, thì ta cần làm theo những bước sau:

Hướng dẫn lắp đặt van bi 3 ngã điện

Hướng dẫn lắp đặt van bi 3 ngã điện

  • Bước 1: Cần lập quy trình bảo dưỡng

Để toàn bộ hệ thống được bảo dưỡng một cách tốt nhất. Người dùng cần xác định thời gian bảo dưỡng van. Khoảng thời gian thích hợp để bảo dưỡng là từ 3 đến 6 tháng hoặc từ 6 đến 12 tháng. Điều này tùy thuộc vào môi trường và nhu cầu sử dụng.

  • Bước 2: Phân công giám sát

Cần phân công người phụ trách vận hành. Cần thường xuyên kiểm tra hoạt đống đóng – mở của van. Nếu thấy có điều bất thưởng cần phải kiểm tra lại. Hoặc thấy hỏng hóc thì nên thay thế mới.

  • Bước 3: Kiểm tra các mối kết nối

Các mối nối ở giữa van và đường ống sử dụng một thời gian dài dễ bị ăn mòn. Hoặc trong quá trình sử dụng, áp lực của đường ống tác động đến van. Nếu bị ă mòn ta cần thay thế mới, còn lỏng thì ta siết chặt lại.

  • Bước 4: Đảm bảo tuổi thọ của van

Để tăng tuổi thọ của van bi một cách tốt nhất nó còn phụ thuộc vào môi trường làm việc. Khi sử  dụng người dùng cần duy trì nhiệt độ làm việc trong phạm vi cho phép. Đảm bảo đúng yêu cầu kỹ thuật của van và lớp gioăng làm kín.

  • Bước 5: Chú ý vài điểm khác

Khi sử dụng và điều chỉnh dòng lưu chất đi qua van luôn nhỏ hơn hoặc là bằng với áp lực định mức của van.

Cần kiểm tra xem trong lưu chất có lẫn rác, cặn bẩn không. Cần thiết thì nên lắp đặt thêm lọc y để lọc rác, tránh làm tắc van.

Kiểm tra độ ăn mòn phù hợp với van. Giúp van có thể hoạt động tốt và ổn định nhất.

Mua van 3 ngã điều khiển điện ở đâu?

Khi bạn đang phân vân và không biết tìm mua van 3 ngã điều khiển điện hay các loại van điều khiển ở đâu? Với hơn 13 năm kinh nghiệm trong ngành cung cấp van công nghiệp, van điều khiển….  Công ty TNHH Thương Mại Tuấn Hưng Phát chúng tôi hiện đang phân phối độc quyền van điều khiển thương hiệu Kosaplus Korea và Haitima Taiwan.

Một số loại sản phẩm chúng tôi cung cấp đang được sử dụng rất phổ biến trên thị trường như:

Tất cả các sản phẩm của chúng tôi đều được đảm bảo chất lượng, hàng chuẩn chính hãng. Hơn hết là chế độ bảo hành lên đến 24 tháng, giá thành luôn để mức ưu đãi nhất. Quý khách chỉ cần liên hệ đếnHotline: 0865.927.268 hoặc Email: trung@tuanhungphat.vn để nân viên tư vấn chi tiêt sản phẩm và báo giá chính xác sản phẩm.
