Van Bướm Nhựa PVC UPVC CPVC PPR | Tay Quay – Tay Gạt

Tìm hiểu chung về van bướm nhựa

Van bướm nhựa là thiết bị van công nghiệp được làm hoàn toàn từ nhựa PVC, uPVC, cPVC. Chúng có thiết kế dạng cánh bướm nên còn được gọi là van cánh bướm nhựa, tên gọi tiếng anh là Plastic Butterfly Valves.

Chức năng chính của loại van này là điều khiển dòng chảy bên trong đường ống bằng cách xoay đĩa van một góc 90 độ cho phép lưu chất đi qua thông qua các bộ điều khiển cơ hoặc tự động.

Thông số kỹ thuật van bướm nhựa

• Vật liệu thân và đĩa van bướm: Nhựa PVC, uPVC, cPVC, PP,…
• Chất liệu trục van: Thép không gỉ, inox 304, 316
• Đệm làm kín: EPDM, Viton,..
• Nhiệt độ hoạt động: Tối đa 80 độ C tùy thuộc từng chất liệu cụ thể
• Kích thước van: DN50, DN65,…. DN300
• Áp suất làm việc: Max 10bar
• Kết nối với đường ống dạng mặt bích tiêu chuẩn
• Bộ truyền động: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Xuất xứ: Trung Quốc, Đài Loan

Trên đây là thông số chung của các loại van bướm nhựa. Để biết rõ hơn về các loại

• Van bướm nhựa PVC
• Van bướm nhựa uPVC
• Van bướm nhựa cPVC
• Van bướm nhựa PPR

Liên hệ ngay với chúng tôi để được tư vấn cụ thể và lựa chọn vật liệu phù hợp

Hình ảnh van bướm nhựa

Cấu tạo van bướm nhựa

Van bướm nhựa được cấu thành từ phần van bướm với các chất liệu khác nhau và bộ điều khiển.

Bộ phận điều khiển

Có thể là loại tay gạt, tay quay, bộ điều khiển điện hoặc khí nén. Chức năng chính của bộ điều khiển là truyền lực xuống trục van, thông qua đó để điều khiển đĩa van đóng mở theo ý muốn.

Trong đó van bướm nhựa tay gạt, tay quay là 2 loại van cần dùng sức người vận hành. Còn van bướm nhựa điện, khí nén vận hành hoàn toàn tự động mà không cần sức người.

Phần van bướm

• Thân van được làm từ nhựa PVC, uPVC, cPVC hoặc PPR có chức năng bao bọc, bảo vệ các bộ phận bên trong. Đồng thời là bộ phận được kết nối với đường ống.
• Đĩa van cùng chất liệu nhựa PVC, uPVC, CPVC hoặc PPR có chức năng đóng mở để ngăn chặn hoặc cho phép các dòng lưu chất di chuyển trong đường ống.
• Trục/Ty van được làm từ SUS304 hoặc SUS316 mang lại độ bền cao. Trục van được gắn với đĩa van và bộ phận điều khiển. Chức năng chính là truyền lực từ bộ điều khiển xuống làm xoay đĩa van.
• Gioăng làm kín có thể là cao su NBR, Viton,… có chức năng ngăn chặn sự rò rỉ lưu chất.

Nguyên lý hoạt động của van bướm nhựa

Van bướm nhựa có thiết kế đĩa van đóng mở góc 90 độ và được điều khiển thông qua tay gạt, tay quay hoặc bộ truyền động điện, khí nén.

• Khi van mở, đĩa van song song với dòng chảy. Do đĩa van nằm trong dòng chảy nên gây ra sự sụt áp suất, tuy nhiên không đáng kể.
• Khi van đóng, đĩa van vuông góc với dòng chảy và ngăn cản không cho dòng chảy đi qua van.

Bằng cách sử dụng các bộ điều khiển, việc vận hành van bướm nhựa rất đơn giản và không tốn quá nhiều sức lực.

Ưu điểm và nhược điểm của van bướm nhựa

Ưu điểm

• Trọng lượng nhẹ hơn các van bướm gang, inox, thép.
• Giá thành rẻ hơn khi so với các loại van bướm chất liệu khác có thông số tương đương.
• Đa dạng kích thước, kiểu điều khiển nên dễ dàng lắp đặt trong nhiều hệ thống khác nhau.
• Có thể ứng dụng tốt trong các môi trường chứa chất ăn mòn, hóa chất, nước biển, nước thải,…
• Không bị gỉ sét như các vật liệu kim loại nên có thể ứng dụng tốt trong các đường ống dẫn nước sạch, nước sinh hoạt.

Nhược điểm

• Gây sụt áp khi dòng chảy đi qua van vì đĩa van nằm trong lưu chất.
• Không thể làm việc trong các môi trường có nhiệt độ hơn 80 độ vì dễ bị biến dạng.
• Không ứng dụng trong các hệ thống có áp lực cao hơn 10 bar.

Ứng dụng của van bướm nhựa

• Các hệ thống không cần áp lực dòng chảy chính xác.
• Các đường ống dẫn hóa chất ăn mòn, axit, bazo,…
• Ứng dụng trong đường ống công nghiệp thủy lợi.
• Các ống dẫn nước biển, nước thải, lưu chất có tính ăn mòn cao.
• Các hệ thống sản xuất và hệ thống nước dân dụng.
• Lắp đặt trong các thiết bị làm mát.
• Ứng dụng trong nông nghiệp: hệ thống tưới tiêu, quản lý lưu lượng nước.

Các loại van bướm nhựa

Ở đây chúng tôi sẽ giới thiệu van bướm nhựa tay gạt, tay quay, điều khiển điện và khí nén

Van bướm nhựa tay gạt

• Kích thước phổ biến là DN50-DN200, đóng mở van bằng tay gạt nhựa.
• Van được thiết kế thêm đòn bẩy với hai kích cỡ nhỏ và trung bình.
• Giá rẻ, vận hành đóng mở nhanh chóng bằng tay gạt.

Tại Tuấn Hưng Phát cung cấp van bướm nhựa nhập khẩu chất liệu PP, PE, PPR, NBR, FPM,… với chất lượng và tuổi thọ cao.

Van bướm nhựa tay quay

• Được điều khiển bằng tay quay vô lăng, có kích thước từ DN50 đến DN300.
• Tay quay giúp vận hành tốt trong các đường ống có lưu lượng dòng chảy lớn.
• Nhược điểm: Thời gian đóng mở lâu hơn van bướm nhựa tay gạt do xoay góc 360 độ.

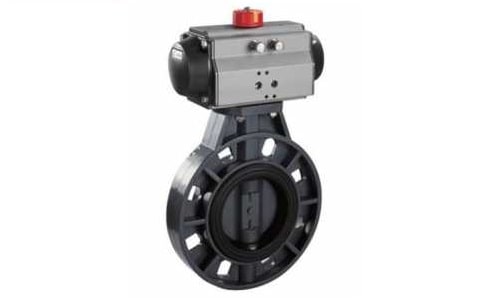

Van bướm nhựa điều khiển khí nén

• Được điều khiển bằng cách sử dụng nguồn năng lượng khí nén.
• Thời gian đóng mở nhanh chóng, chỉ mất 1-3s.
• Ứng dụng tốt trong các hệ thống tự động hóa như nhà máy vật liệu xây dựng, thủy điện, nhà máy xử lý hóa chất.
• Kích thước nhỏ gọn, trọng lượng nhẹ với điện áp khởi động thấp.
• Giá thành thấp hơn các loại van bướm nhựa điều khiển điện cùng chất liệu, kích thước.

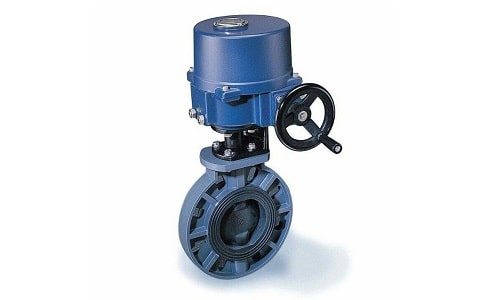

Van bướm nhựa điều khiển điện

• Điều khiển bằng cách cấp nguồn điện vào motor điện, cung cấp năng lượng cho động cơ làm quay trục van, từ đó đóng mở đĩa van dễ dàng.
• Sử dụng các nguồn điện thông dụng như 24V, 220V, 380V,…
• Ứng dụng tốt trên các hệ thống vận hành tự động hóa, đường ống dẫn hóa chất, nước thải,…
• Thời gian đóng mở lâu hơn, từ 15-60 giây cho mỗi lần đóng/mở.
• Nhược điểm: Có thể xảy ra nguy cơ cháy nổ và có giá thành cao.

Báo giá van bướm nhựa

Giá van bướm nhựa phụ thuộc vào từng vật liệu cụ thể, trong đó giá van bướm nhựa PVC rẻ nhất. Đối với các loại van bướm nhựa uPVC, cPVC,… thì do tính chất vật liệu nên giá thành của nó cao hơn.

Tuy nhiên, việc lựa chọn loại van bướm nào phụ thuộc vào đặc điểm của lưu chất, yêu cầu của hệ thống. Vậy nên hãy liên hệ ngay với chúng tôi để được tư vấn giải pháp phù hợp nhất cũng như nhận báo giá van bướm nhựa chi tiết theo từng kích thước, kiểu điều khiển.

Ngoài ra chúng tôi còn cung cấp van bướm inox, van bướm gang, van bướm thép, van bướm vi sinh, liên hệ qua hotline 0865.927.268 để được tư vấn.

Tham khảo thêm Van bướm inox
