Van Cầu Điều Khiển Điện 24v 220v | On Off – Tuyến Tính



Thông số kỹ thuật

  • Chất liệu van: Đồng, gang
  • Điều khiển: On Off / Tuyến tính
  • Lực kéo: 1000N – 5500N
  • Tiêu chuẩn: IP67 / IP54
  • Nhiệt độ làm việc: -25 đến 180 độ C
  • Hao hụt: < 0.01%
  • Hành trình: 20mm
  • Kết nối: Ren / Mặt bích tiêu chuẩn JIS 10K
  • Áp suất chịu được: 16kg/cm2
  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50
  • Xuất xứ: Ginike – Hàn Quốc
  • Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Van cầu điều khiển điện là loại van điều chỉnh lưu lượng nước bằng điện. Chúng sử dụng điện áp 24vDC, 220vAC hoặc 380vAC để điều khiển van hoạt động.  Van thường dùng cho các hệ thống lo hơi nhiệt độ cao.

Tìm hiểu chung về van cầu điều khiển điện

Van cầu điều khiển điện là dòng van có chức năng dùng để điều chỉnh hướng dòng chảy đi qua đường ống nhờ bộ điều khiển điện. Dòng van cầu này cũng được biết đến với tên gọi khác là: van hơi chữ ngã, van yên ngựa, van chữ ngã.

Dòng van cầu sử dụng chuyển động tuyến tính có thể dùng để điều tiết lưu lượng dòng chảy đạt hiệu quả nhất. Mặc dù, dòng lưu lượng đi van sẽ bị giảm áp nhiều hơn so với van cổng, van bi, van bướm. Thế nhưng, chúng vẫn được dùng nhiều trong các ứng dụng điều chỉnh lưu lượng dòng chảy.

Van cầu điều khiển bằng điện được đặt tên theo đúng hình dạng cấu tạo của chúng. Với 2 nửa thân van được ngăn cách bởi 1 vách ngăn bên trong. Van cũng được thiết kế với trục van di chuyển lên xuống nhằm điều chỉnh dòng lưu chất bên trong van. Có thêm đĩa van và đề tù thường được lắp đặt vào trong thân van.

Ghế van cũng được thiết kế với mặt phẳng song song hay nghiêng theo hướng của dòng chảy. Những loại van điều chỉnh này được sử dụng phổ biến trong những chức năng điều tiết van hay đóng mở dòng chảy bên trong hệ thống dễ dàng.

Van cầu điện cũng hoạt động tự động hóa 100% nhờ vào bộ điều khiển điện để thực hiện việc đóng mở van dễ dàng. Van thường được dùng nhiều trong các hệ thống gas, hơi nóng, khí. Bởi nó có độ kín cao và sử dụng bộ điểu khiển điện thông minh, tự động.

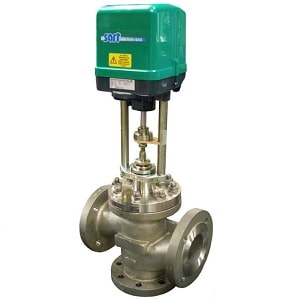

Van cầu điều khiển điện

Van cầu điều khiển điện

Thông số van cầu điều khiển điện

Thông số kỹ thuật

  • Chất liệu van: Gang, thép
  • Điều khiển: On Off / Tuyến tính
  • Lực kéo: 1000N – 5500N
  • Tiêu chuẩn: IP67
  • Nhiệt độ làm việc: -25 đến 220 độ C
  • Hao hụt: < 0.01%
  • Hành trình: 20mm
  • Kết nối: Ren / Mặt bích tiêu chuẩn JIS 10K
  • Áp suất chịu được: 16kg/cm2
  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50
  • Xuất xứ: Ginike – Hàn Quốc
  • Bảo hành: 12 tháng

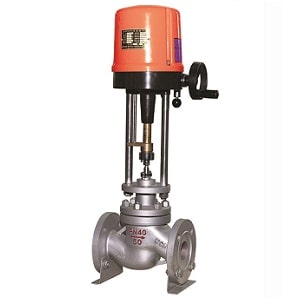

Van cầu điều khiển motor điện dạng tuyến tính

Van cầu điều khiển motor điện dạng tuyến tính

Dòng van cầu điều khiển bằng điện này thường dùng cho môi chất nước, khí, gas. Đặc biệt các loại van điều khiển tuyến tính thường dùng cho các hệ thống lò hơi áp suất. Hãy tham khảo một số hông tin cơ bản về dòng van cầu hơi điều khiển bằng điện qua bài viết dưới đây!

Cấu tạo van cầu điều khiển bằng điện

Loại van này cấu tạo gồm hai bộ phận chính đó là bộ điều khiển điện và van cầu hơi.

Bộ điều khiển điện

Bộ điều khiển điện sử dụng cho van cầu có cơ chế khác với bộ điều khiển điện sử dụng cho van bi van bướm điều khiển bằng điện. Đơn giản vì nguyên lý hoạt động của van bi và van bướm khi đóng mở hết cỡ trục van chỉ xoay một góc 90 độ. Trong khí đó van cầu cần xoay rất nhiều vòng. Do đó bộ điều khiển điện sử dụng điều khiển van cầu có cơ chế phức tạp hơn và lực kéo cũng lơn hơn so với bộ điều khiển điện lắp đặt cho van bướm và van bi.

Bộ điều khiển điện tuyến tính Analog

Bộ điều khiển điện tuyến tính Analog

Van cầu hơi

Bộ phận van cầu hơi được dùng với mục đính là đóng mở và tiết lưu dòng chảy trong các hệ thống nước và khí. Ưu điểm lớn nhất của van cầu đó là khả năng tiết lưu dòng chảy. Do đó các loại van cầu điều khiển điện tuyến tính được sử dụng nhiều hơn cả.

Van cầu hơi điều khiển điện on off

Van cầu hơi điều khiển điện on off

Dòng van tuyến tính thường được sử dụng để khống chế nhiệt độ nhờ tín hiệu phản hồi 4-20mA. Khi có tín hiệu analog van sẽ đóng và mở các góc mở to nhỏ khác nhau để tiếp liệu vào đường ống khiến nhiệt độ lò hơi thay đổi.

Ngoài việc cung cấp van cầu điều khiển chúng tôi còn cấu riêng bộ điều khiển và van cầu cho khác hàn có nhu cầu mua riêng biệt. Hãy liên hệ ngay Zalo: 0865927268 để được tư vấn và báo giá!

Nguyên lý làm việc của van cầu điều khiển điện

Dòng van này cũng có nguyên lý hoạt động tương tự như những dòng van sử dụng bộ điều khiển điện khác. Bộ điều khiển điện tạo ra các momen xoắn tác dụng trực tiếp lên trên trục van để thực hiện chu trình đóng mở. Hiện nay, dòng van này đang có 2 kiểu điều khiển dạng ON/OFF và dạng tuyến tính.

  • Đối với dạng ON/OFF: Đây là hình thức vận hành kiểu đóng hoặc mở hoàn toàn. Chúng được ứng dụng phổ biến trong các hệ thống nhà máy, xí nghiệp. Đây cũng là dạng van được phổ biến nhất.
  • Dạng tuyến tính: Đối với những dòng van cầu điều khiển điện tuyến tính rất ít khi được dùng. Bởi vì, van cầu không được dùng để điều tiết dòng lưu chất. Dạng tuyến tính này sẽ giúp van đóng mở theo các góc yêu cầu. Nếu thường xuyên sử dụng tính năng này sẽ khiến gioăng bị ảnh hưởng nhiều và tuổi thọ cũng bị giảm đi đáng kể.

Những tính năng nổi bật của van cầu điều khiển điện

  • Sử dụng các nguồn điện áp phổ biến tại thị trường Việt Nam như: 24v, 220v, 380v.
  • Có thiết kế đơn giản, giúp người dùng dễ lắp đặt với hệ thống đường ống dẫn với nhiều kiểu kết nối khác nhau.
  • Được làm từ những chất liệu cao cấp có khả năng chịu được các mức nhiệt độ và áp suất cao.
  • Thích hợp lắp đặt tại những vị trí chập hẹp, khuất tầm nhìn hoặc trên cao.
  • Có giá thành rẻ hơn so với nhiều loại van công nghiệp khác.

Các loại van cầu điều khiển điện phổ biến

Hiện nay, có rất nhiều loại van cầu điều khiển bằng điện sử dụng trên thị trường hiện nay. Trong bài viết nay, chúng tôi xin giới thiệu đến các bạn những dòng van đang được ứng dụng phổ biến đó là:

Van cầu điện dạng lắp ren

Thiết kế dòng van này sẽ có kích thước từ DN10 – DN15 với dạng lắp ren. Chúng thường được dùng trong những ứng dụng có phạm vi áp suất thấp để hoạt động hiệu quả. Thường dạng này sẽ được làm từ rất nhiều chất liệu khác nhau như: đồng, inox, nhựa và trong hệ thống đường ống vừa và nhỏ.

Van cầu điện dạng lắp bích

Van cầu điều khiển điện

Van cầu điều khiển bằng điện dạng lắp bích

Loại van này thường dùng trong hệ thống đường ống vừa và lớn có kích thước từ DN50 trở lên. Chúng có khả năng chịu áp lớn, chống ăn mòn và có độ chắc chắn cao hơn khi lắp với đường ống dạng mặt bích.

Ngoài ra, dạng lắp bích kết hợp với lớp gioăng làm kín để tạo độ kín tuyệt đối và ngăn không cho lưu chất bị rò rỉ ra ngoài. Hiện nay, mặt bích đang được làm theo các tiêu chuẩn BS, DIN, ANSI, JIS.

Van cầu điện hàn

Đối với dạng hàn thường được dùng nhiều trong những đường ống có kích thước nhỏ, nhưng lại làm việc với áp lực lên đến 40bar. Khi kết nối hàn thường sẽ cố định thân van với đường ống, giúp van vừa ổn định, vừa có độ kín tuyệt đối và không bị nổ vỡ tại chỗ kết nối. Van cầu dạng hàn thường làm từ thép ren nên có khả năng chịu áp và nhiệt độ cực cao.

Van cầu inox điều khiển điện

Được làm từ chất liệu inox 201, 304, 316 với khả năng chống oxy hóa và chống ăn mòn tốt. Chúng có thể sử dụng để làm việc trong môi trường hóa chất, nước biển, ding dịch muối, dung môi hóa học hay những môi trường có điều kiện làm việc khắc nghiệt.

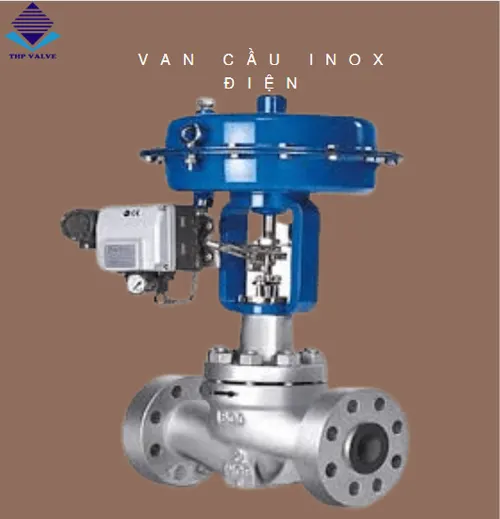

Van cầu điều khiển điện

Van cầu inox điều khiển điện

Van cầu gang điều khiển điện

Van cầu gang này hiện đang được sử dụng phổ biến trong nhiều đường ống công nghiệp như tại: lưu chất nước, xăng dầu, hơi nóng. Dòng van này cũng có đa dạng các kích thước khác nhau từ DN50 – DN1200 phù hợp để lắp đặt cho mọi hệ thống đường ống.

Van cầu nhựa điều khiển điện

Đây là dòng van sử dụng chất liệu nhựa PVC, uPVC, cPVC,..có khả năng chống ăn mòn và chống oxy hóa rất tốt. Vì thế, chúng chuyên sử dụng trong các môi trường có liên quan đến hóa chất tốt hơn so với dòng van cầu inox. Hơn thế nữa, giá thành của sản phẩm này khá rẻ, nên cũng được ứng dụng khá nhiều trong các môi trường làm việc hiện nay.

Van cầu điều khiển điện

Van cầu nhựa điều khiển điện

Van cầu thép điện

Loại van này thường được sử dụng cho các hệ thống chứa xăng dầu, hơi nóng, dầu nóng. Và gioăng làm kín thướng sử dụng BELLOW. Vì thế nên giá thành của dòng van cầu thép điện cao hơn so với nhiều loại vật liệu khác. Kích thước làm việc của van từ nhỏ đến lớn: DN15 – DN500.

Ưu nhược điểm của van cầu điều khiển điện

Ưu điểm

  • Cách vận hành nhanh chóng, dễ dàng với khả năng đóng mở van nhanh chóng.
  • Cơ chế vận hành với hành trình ngắn, giúp tiết kiệm các lực tác động lên trục quay tốt hơn so với dòng van cổng.
  • Thiết kế các chi tiết tháo rời, giúp việc vệ sinh, bảo trì hay thay thế dễ dàng.
  • Trong quá trình hoạt động, sự ma sát giữa đĩa van, ghế với dòng chảy thấp nên ít bị hao mòn.
  • Có thể hoạt động trong các môi trường có mức nhiệt độ cao, áp suất lớn.
  • Van được sử dụng nhiều cho các hệ thốn hơi nóng nhờ độ kín cao, chịu nhiệt và áp lớn.

Nhược điểm

  • Khi hoạt động cần lực tác động lớn hay bộ điều khiển phải mạnh.
  • Thiết kế có nhiều chi tiết phức tạp nên trọng lượng lớn.
  • Không thích hợp để thực hiện chức năng điều tiết dòng chảy.

Lưu ý khi lựa chọn van cầu điều khiển bằng điện

Van cầu điều khiển điện

Lưu ý khi lựa chọn van cầu điện

  • Nên lựa chọn đúng sản phấm có thông số kỹ thuật phù hợp với đường ống dẫn. Đồng thời, cân nhắc môi chất và điều kiện hoạt động đển chọn van cho thích hợp.
  • Kiểm tra kỹ thời gian đóng mở hết một chu trình của van cầu điện.
  • Tìm đến các đơn vị cung ứng uy tín, chất lượng và có độ tin cậy cao, nhằm đảm bảo được hỗ trợ, tư vấn cũng như giao hàng, thanh toán nhanh chóng. Đồng thời, các dịch vụ sau bán hàng cũng nhanh chóng, nhiệt tình.

Nếu bạn chưa tìm được đơn vị cung cấp uy tín và chất lượng. Hãy liên hệ ngay chúng tôi để được tư vấn và hỗ trợ. Với hơn 10 năm trong ngành cung cấp các thiết bị van công nghiệp nói chung và dòng van điều khiển nói riêng. Công ty TNHH Thương Mại Tuấn Hưng Phát là đơn vị hàng đầu tại Việt Nam về cung cấp van điều khiển tự động.

Sản phấm cam kết chất lượng, bảo hành chính hãng 12 tháng, đầy đủ chứng chỉ Co/Cq. Giao hàng đến tận nơi theo cầu trên toàn quốc.

Hiện tại chúng tôi đang phân phối dòng van điều khiển điện Kosaplus và Haitima. Với các dòng van chính đó là van bi điều khiển điệnvan bướm điều khiển bằng điện.

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!
