Van Cổng Thép WBC | Kết Nối Mặt Bích JIS 10K BS PN16 ANSI Class150



Thông số kỹ thuật

  • Chất liệu: Thép carbon WBC
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600.
  • Kết nối: Mặt bích
  • Tiêu chuẩn: JIS 10K, BS PN16, ANSI class 150
  • Nhiệt độ làm việc: 200 – 400 độ C
  • Áp suất làm việc: 16bar
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Van cổng thép là dòng van công nghiệp có tính tối ưu hóa trong các hệ thống, môi trường làm việc áp suất lớn, nhiệt độ cực cao. Vậy van cửa thép là gì? Được là từ chất liệu gì? Cần lưu ý những gì khi lắp đặt và sử dụng? Để có thể hiểu rõ hơn về sản phẩm, bạn hãy theo dõi các mục trong bài viết của chúng tôi dưới đây.

Van cổng thép là gì?

Van cổng thép còn được gọi là van cửa thép. Đây là sản phẩm thuộc van công nghiệp, có chức năng chính là đóng – mở dòng chảy đi qua. Hoặc là cho phép dòng chảy thông qua van bằng 2 chiều.

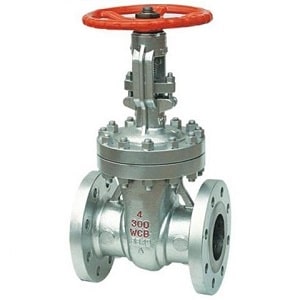

Van cổng thép WBC

Van cổng thép WBC

Thân van cửa được làm hoàn toàn từ thép WCB và không có bộ phận gioăng cao su nên thiết bị có nhiều tính năng nổi trội hơn. Với chất liệu thép giúp cho môi trường hoạt động trong áp lực từ PN16, PN25, PN40. Đặc biệt, có thể hoạt động trong môi trường có áp lực PN65. Và hoạt động trong môi trường nhiệt độ lên đến 400 độ C.

Nhờ có đặc điểm này mà van được sử dụng trong môi trường khí nén có áp lực cao, nước. Hoặc là môi trường có nhiệt độ cao, dầu,…

Cấu tạo và nguyên lý hoạt động của van cổng thép

Để hiểu rõ hơn về loại van công nghiệp này, hãy cùng Vanphukien khám phá những đặc điểm về cấu tạo, nguyên lý hoạt động cũng như các thông số cơ bản của van cổng thép nhé.

Cấu tạo của van cửa thép

Van cửa thép được lắp đặt từ các chi tiết chính sau đây:

Cấu tạo của van cửa thép

Cấu tạo của van cửa thép

  • Nắp van: Chi tiết này có nhiệm vụ quan trọng để nắp kín cho thân van. Có chức năng ngăn chặn chất rò rỉ ra bền ngoài. Giúp van có thể mở, bảo trì hoặc thay thế và sửa chữa đĩa van bên trong.
  • Lớp gioăng làm kín: Đây là bộ phận không thể thiếu được trong cấu tạo của van cổng. Nó có chức năng là đảm bảo độ kín, tránh dòng lưu chất rò rỉ ra bền ngoài.
  • Thân van: Là chi tiết quan trong nhất. Đây là nơi chịu trực tiếp áp lực khi chất lỏng đi qua. Vì vậy, nó được đúc từ chất liệu liệu có độ bền cao như: inox, gang hoặc thép.
  • Tay quay: Chi tiết có chức năng điều tiết, đóng – mở van. Là chi tiết tác động lên hoạt động vận hành của van.
  • Cần van: Phía trên đầu cần van được nối với tay quay, giúp người dùng nhận biết được trạng thái hiện tại của van.
  • Cửa van: Là bộ phận chuyển động thì chặn đứng dòng chảy lại, tạo ra độ kín. Khi van chuyển động sẽ sinh ra một lực ma sát và tạo ra độ mài mòn
  • Đĩa van: Chi tiết này được lắp đặt bên dưới van và là phần tiếp xúc trực tiếp với dòng chảy. Nó được cố định với phần trên của trục van.

Nguyên lý hoạt động của van cổng thép

Sau khi tìm hiểu qua đặc điểm cấu tạo của van cổng, ta sẽ đi tìm hiểu về cách thức vận hành van như sau:

Khi van cổng đang ở trạng thái đóng, lúc này sẽ ngăn dòng chảy đi qua. Khi ta vặn tay ngược chiều kim đồng thì van cổng sẽ mở và cho dòng chảy đi qua. Ngược lại, khi người dùng quay tay van theo chiều kim đồng hồ, nó sẽ đóng lại và ngăn không cho dòng chảy đi qua.

Lưu ý: Dòng van cổng này không có chức năng điều tiết dòng chảy nên người dùng không nên sử dụng để điều tiết dòng chảy. Vì khi dòng chảy đi qua các bộ phận của van cổng thép sẽ tiếp xúc trực tiếp với lưu chất. Từ đó, khiến cho các bộ phận bị mài mòn.

Thông số van cổng thép WBC

  • Chất liệu chế tạo: thép carbon WBC
  • Kích thước lắp đặt trong hệ thống: DN50 cho đến DN800
  • Dạng kết nối: mặt bích
  • Tiêu chuẩn mặt bích: JIS 10K, BS PN16 hoặc ANSI 150
  • Hoạt động ở mức nhiệt độ: 200 cho đến 400 độ C
  • Mức áp suất làm việc: 16kg/cm2
  • Nguồn gốc, xuất xứ: Trung Quốc hoặc Hàn Quốc
Van cổng WBC chất liệu thép các bon

Van cổng WBC chất liệu thép các bon

Các loại van cổng thép phổ biến trong công nghiệp

Có nhiều cách phân loại van cổng thép khác nhau. Tuy nhiên, tại bài viết này chúng tôi giới thiệu tới bạn van cổng thép WCB và van cổng thép rèn.

Van cổng thép WCB

Van cổng này là dạng van cổng thép các bon. Van thường dùng cho hệ hơi và dầu nóng, kết nối mặt bích tiêu chuẩn DIN PN16. Dạng van ty nổi được chế tạo đĩa làm kín bằng kim loại nên chịu được nhiệt độ cao. Chúng hoạt động được ở nhiệt độ 300 – 400 độ C.

Van cửa thép WCB

Van cửa thép WCB

Trên thị trường hiện đang cung cấp chủ yếu là sản phẩm van cổng Trung Quốc với model: Z41H – 16 hoặc Z41H – 25. Với mã Z41H -16 van kết nối mặt bích chuẩn PN16 và chịu áp lực Max: 16bar. Trong khi đó mã van Z41H – 25 van kết nối bích chuẩn PN25 và áp lực hoạt động tối đa là 25bar.

Van cổng thép rèn

Van cổng thép rèn thường là dạng van kích thước bé, chịu áp lực cao. Loại van này có dạng kết nối ren, nối bích và kết nối hàn. Van sản xuất theo tiêu chuẩn class 800. Van chịu được nhiệt độ cao, áp lực cao của hệ thống lò hơi, dầu nóng, xăng dầu. Áp lực làm việc lên tới 40bar hoàn toàn đáp ứng được nhiều điều kiện áp suất thông thường.

Van cổng thép rèn nối bích

Van cổng thép rèn nối bích

Tuy nhiên van này thường có kích thước tương đối bé từ DN15 – DN50. Van dạng tay vặn có cơ cấu hoạt động tương tư các loại van cổng ren thông thường. Đặc biệt có các hệ thống yêu cầu cao, để tránh rò rỉ van có dạng kết nối hàn, tức là van sẽ hàn đối đầu trực tiếp luôn vào đường ống dẫn.

Các đặc điểm nổi bật của van cổng thép

Van cổng thép được sản xuất với chất liệu thép có khả năng chịu nhiệt, áp lực cao. Vậy nên giúp van cổng WBC sở hữu nhiều đặc điểm nổi bật như:

  • Với chất liệu thép, van có thể làm việc trong môi trường có nhiệt độ cao. Dòng van này được sản xuất theo tiêu chuẩn và hoạt động hiệu quả trong môi trường lên tới 400 độ C.
  • Van cổng WBC có khả năng chịu được áp lực lên đến PN60.
  • Đối với mặt bích được sản xuất theo tiêu chuẩn JIS, BS đa dạng. Điều này rất thuận tiện để lắp đặt trong nhiều hệ thống khác nhau.
  • Đa dạng về kích thước từ DN50 cho đến DN800. Đáp ứng được những kích thước lắp đặt khác nhau.
  • Sản phẩm được lắp đặt và sử dụng trong hệ thống nước, hệ thống đường ống dẫn chất lỏng hoặc môi trường có tính ăn mòn hóa học.

Cần lưu ý gì trong quá trình lắp đặt van cổng thép?

Với bất kỳ loại van công nghiệp nào đều có những điểm cần chú ý trong quá trình lắp đặt. Bởi nếu có sai sót khi lắp đặt sẽ làm giảm hiệu quả làm việc, nhanh hư hỏng van. Vậy nên khi lắp đặt van cổng thép cần lưu ý một số điểm sau:

  • Van cửa thép cần được cất giữ trong nhà khô thoáng, hai đầu cần được bịt kín.
  • Nếu cất giữ van cổng trong một thời gian dài thì cần phải kiểm tra và làm sạch định kỳ. Đặc biệt, cần phải chú ý đến làm sạch bề mặt làm kín và cần tránh gây ra hư hỏng.
  • Trước khi lắp đặt cần phải đối chiếu chính xác, cần chú ý đến kí hiệu nổi trên van và yêu cầu sử dụng có phù hợp hay không.
  • Trước khi lắp đặt cần kiểm tra lòng van và bề mặt làm kín. Nếu thấy bụi bẩn ta cần phải lấy vải lau sạch.
  • Trước khi lắp cần kiểm tra bọc ty xem đã được nén chặt không. Cần phải đảm bảo tính làm kín của bọc ty, đồng thời không cản trở đến những chuyển động của ty van.
  • Sau khi lắp đặt xong và tiến hành thử nghiệm áp suất hệ thống và đường ống. Điều này đảm bảo cho van cổng thép lắp đặt ở những vị trí mở hoàn toàn.
  • Khi lắp đặt thì nên mở hoặc đóng hoàn toàn cánh van cổng, không nên mở từng phần cánh van để điều chỉnh lưu lượng.
  • Sau khi sử dụng, người dùng cần bôi trơn thường xuyên cho ren hình thang của ty van.
  • Khi thực hiện chu trình đóng – mở nên sử dụng bộ điều khiển vô lăng, điều khiển điện hoặc khí nén. Không nên sử dụng đòn bẩy hoặc công cụ khác.
  • Sử dụng van cần kiểm tra định kỳ độ mài mòn bề mặt làm kín và ty van. Và cần kiểm tra miếng đệm, bọc ty, tránh trường hợp hỏng hóc.

Những lưu ý khi sử dụng và cách bảo trì van cổng thép

Bên cạnh quy trình lắp đặt thì khi sử dụng và bảo trì van cổng cũng cần lưu ý để đảm bảo tuổi thọ cho van.

Lưu ý khi sử dụng van cổng thép

  • Dòng van cửa thép được hoạt động trong nơi có áp suất làm việc lớn và nhiệt độ cao.
  • Khi van có hiện tượng kẹt ở giữa vị trí trạng thái đóng và mở. Người dùng cần kiểm tra mặt van và chỗ ngồi liền kiểm tra các vật thể lạ.
  • Khi van hoạt động có momen xoắn quá mức từ bộ truyền động nên có thể làm hỏng các bộ phận van bên trong.
  • Van cửa thép không thể sử dụng để điều tiết dòng chảy khi áp suất làm việc quá cao. Điều này sẽ ảnh hưởng đến các vị trí có kết nối lớp gioăng làm kín và tạo ra hiện tượng rò rỉ.
  • Cần thực hiện khóa vị trí van khi vận hành trong một thời gian dài. Điều này tạo ra độ ổn định cao và tránh việc tự động dịch chuyển đĩa van trong quá trình hoạt động.
Hình ảnh thực tế van cửa thép tại THP

Hình ảnh thực tế van cửa thép tại THP

Cách bảo trì van cửa thép hiệu quả

  • Dòng van chặn thép cần được bảo trì với chu kỳ ít nhất một lần một tháng nếu không sử dụng thường xuyên.
  • Cần giảm áp lực hệ thống trước khi thực hiện bất kỳ bảo trì.
  • Cần loại bỏ khỏi hệ thống đường ống đảo ngược trình tự cài đặt (ở phía trên).
  • Cần thay thế van cổng bằng cách loại bỏ phần thân trên (nắp van) và thân van. Cài đặt trên cùng phần thân và tái trang bị thành dòng.

Giá van cổng thép WBC tại Tuấn Hưng Phát

Công ty TNHH Thương Mại Tuấn Hưng Phát chuyên cung cấp các loại van công nghiệp nhập khẩu. Chúng tôi phân phối độc quyền dòng van cổng Wonil Hàn Quốc tại thị trường Việt Nam. Các loại van cổng ty chìm, van cổng ty nổi thương hiệu Wonil Hàn Quốc luôn có chất lượng và giá thành tốt nhất.

Hiện tại chúng tôi đang sẵn kho các kích thước của van chất liệu thép từ DN50 đến DN600. Đây là dòng van cổng thường dùng cho các hệ thống có nhiệt độ cao. Dòng van này thường được dùng và cung cấp cho các hệ thống dầu nóng, nước nóng. Giá van cổng thép WBC tại Tuấn Hưng Phát phụ thuộc vào kích thước cụ thể. Với nhiều năm cung cấp các sản phẩm van công nghiệp, chắc chắn rằng giá van cổng thép mà chúng tôi cung cấp tốt nhất thị trường.

Các sản phẩm của Tuấn Hưng Phát đều có giấy tờ đầy đủ

Sản phẩm van cổng nói riêng và van công nghiệp nói chung đều được nhập khẩu chính hãng. Chất lượng sản phẩm đều được đảm bảo, đã trải qua khâu kiểm tra, cung cấp đầy đủ hồ sơ giấy tờ chứng nhận. Dù là người sử dụng cá nhân, chủ đầu tư hoặc nhà thầu,… chúng tôi đều cung cấp đầy đủ CO – CQ cho quý khách.

Hỗ trợ tư vấn nhiệt tình và chuyên sâu

Chúng tôi có đội ngũ nhân viên tư vấn, đội ngũ kỹ thuật, giao chuyển giàu kinh nghiệm. Họ có thể tư vấn và giải đáp mọi thắc của khách hàng một cách chi tiết. Từ đó, đưa ra các giải pháp, lựa chọn phù hợp cho các hệ thống của khách hàng.

Nếu bạn đang tìm kiếm loại van cổng thép cho hệ thống của mình, hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ. Sản phẩm van cửa thép có sẵn tại kho chúng tôi với nhiều size cho bạn chọn lựa.
