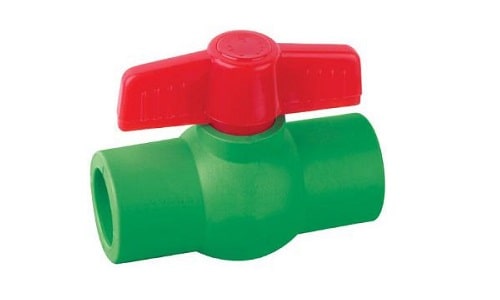

Van Bi Nhựa PVC uPVC CPVC PPR

Van bi nhựa được ứng dụng nhiều trong các hệ thống có hóa chất, độ ăn mòn cao,… Vậy dòng van bi nhựa có đặc tính như thế nào? Có bao nhiêu loại? Đơn vị phân phối nào uy tín tại thị trường Việt Nam. Để biết được câu trả lời, mời bạn đọc tham khảo và theo dõi bài viết dưới đây.

Khái niệm van bi nhựa là gì?

Van bi nhựa là thiết bị có phần thân van được chế tạo hoàn toàn từ loại nhựa PVC, uPVC, cPVC. Chức năng chính của sản phẩm là giúp van đóng – mở đơn giản bằng việc thay đổi góc quay của viên bi. Từ đó giúp cho hệ thống của van bi có thể vận hành đơn giản.

Kích thước của van ở dạng vừa và nhỏ. Vậy nên được sử dụng phổ biến trong hệ thống sinh hoạt gia đình, những hệ thống tưới tiêu tự động ở đường ống công nghiệp có kích thước bé.

Tại trường Việt Nam hiện nay, van bi nhựa được Tuấn Hưng Phát cung cấp có kích thước từ DN15 cho đến DN200. Bạn có thể lựa chọn để lắp đặt cho nhiều đường ống có kích thước khác nhau.

Thông số van bi nhựa

• Chất liệu làm thân van: nhựa PVC, uPVC, cPVC
• Kích thước lắp đặt trong hệ thống: phi 21, phi 32… cho đến phi 114
• Chất liệu đế van: PTFE
• Chất liệu chế tạo gioăng làm kín: EPDM, Teflon
• Dạng tiêu chuẩn: ANSI
• Dạng kết nối phổ biến: nối ren, rắc co, mặt bích hoặc đầu hàn
• Kiểu điều khiển: tay gạt
• Hoạt động trong áp lực: 150 Psi
• Nhiệt độ hoạt động: 140 độ F
• Tiêu chuẩn đạt chuẩn: NSF 14

Cấu tạo và nguyên lý hoạt động của van bi nhựa

Để hiểu rõ hơn về cách vận hành, hãy theo dõi đặc điểm cấu tạo của van bi nhựa.

Cấu tạo của van bi

Van bi làm từ nhựa được lắp ráp từ 5 bộ phận chính:

• Thân van: Bộ phận này được chế tạo hoàn toàn từ chất liệu nhựa PVC, uPVC, cPVC… Có chức năng chính là liên kết và bảo vệ các bộ phận khác thành một khối hình thể. Tất cả tạo nên một kết cấu có độ vững chắc. Bên cạnh đó, thân van được thiết kế nhiều loại kết nối khác nhau như: hai đầu rắc co, mặt bích hoặc là kiểu dán ống.
• Bi van: Đối với chi tiết này thì nó được làm từ chất liệu giống thân van hoặc là thép không gỉ. Chi tiết được lắp đặt giữa thân van. Nhiệm vụ chính là cho phép môi chất được đi qua và điều tiết dòng chảy. Bi van được đục lỗ rỗng tâm với đường kính của thân van để đóng – mở và điều tiết dòng chảy.
• Đệm làm kín: Chi tiết được chế tạo từ chất liệu teflon, cao su EPDM có khả năng chống rò rỉ lưu chất ra ngoài. Nhiệm vụ chính là làm kín khít để không cho môi chất bị rò rỉ.
• Trục van: Chức năng chính là truyền chuyển động giữa tay vặn và viên bi rỗng. Chất liệu chế tạo là thép không gỉ, giúp cho bi van quay theo một quỹ đạo cố định.
• Tay vặn: Với phần tay vặn hay còn được gọi là tay gạt. Đây chính là bộ phận điều khiển để đóng – mở van. Chi tiết này thường được làm từ nhựa PVC, uPVC. Ở một số trường hợp thì ta có thể kết nối với bộ điều khiển tự động. Từ đó, ta có được van bi nhựa điều khiển điện hoặc van bi nhựa điều khiển khí nén.

Nguyên lý làm việc của van bi nhựa

Cách thức hoạt động của van bi được làm từ nhựa khá đơn giản. Khi sử dụng, người dùng chỉ cần vận hành tay gạt sang trái hoặc là sang phải. Lúc này, van bi sẽ quay theo góc độ mà người dùng mong muốn. Van sẽ cho phép dòng lưu chất đi qua. Ngược lại, khi gạt về vị trí ban đầu thì van bi sẽ trở về trạng thái đóng hoàn toàn.

Điểm cộng và điểm trừ của van bi nhựa

Được chế tạo từ nhựa cao cấp nên van bi nhựa cũng có nhiều điểm nổi bật. Bên cạnh đó là những điểm hạn chế khi so sánh với các chất liệu khác.

Điểm cộng của van bi

• Với phần thân van được chế tạo hoàn toàn từ nhựa PVc, uPVC, giúp cho van có thể hoạt động ở nhiều môi trường khác nhau. Hơn hết, thiết bị có khả năng chống ăn mòn khi gặp những môi trường axit loãng, muối, bazo hoặc nước biển.
• Sản phẩm được sản xuất theo tiêu chuẩn về độ an toàn. Cấu trúc của van có độ chắc chắn, mang đến tính ổn định cao.
• Van đạt tiêu chuẩn về an toàn vệ sinh thực phẩm, đồ uống. Vì được chế tạo từ nhựa sạch, có các lớp chất liệu cách và kháng khuẩn tốt nhất.
• Dòng van có giá thành khá rẻ, dễ dàng lắp đặt và bảo trì. Hơn hết, người dùng có thể thay đổi bộ truyền động để phù hợp với nhu cầu sử dụng.

Điểm trừ của van bi

• Dòng van được làm từ nhựa nên khả năng chịu nhiệt tối đa 60 độ C. Khả năng chịu nhiệt và áp lực kém hơn so với van bi đồng hay thép.
• Bên cạnh đó kích thước của van cũng không quá đa dạng.

Ứng dụng của van bi nhựa

Van bi được sử dụng trong nhiều loại hệ thống từ máy móc trong ngành công nghiệp cho đến những lĩnh vực dân sinh. Dòng van này được sử dụng trong nhiều môi trường khác nhau. Đặc biệt là hệ thống nước hơi, nước thải, hóa chất. Và những đường ống sử dụng phổ biến như sau:

• Lắp đặt và sử dụng trong đường ống cấp, thoát nước cho hộ gia đình.
• Sử dụng đóng – mở và điều tiết đường ống nước sạch.
• Ứng dụng trong hệ thống vận hành dòng lưu chất hóa học.
• Trong nông nghiệp sử dụng trong hệ thống tưới tiêu hoặc đài phun nước.
• Sử dụng phổ biến trong hệ thống, dây chuyền sản xuất thực phẩm, dây chuyền nước giải khát…

Tham khảo dòng Van bi inox cho các ứng dụng nhiệt độ cao

Các dòng van bi nhựa phổ biến hiện nay

Có nhiều cách khác nhau để phân loại van bi. Điển hình là dựa trên chất liệu chế tạo, bộ điều khiển và cách kết nối với đường ống.

Phân loại theo chất liệu

Van bi nhựa được chế tạo từ nhựa cao cấp PVC, uPVC và cPVC.

Van bi uPVC

Đây là dòng van PVC có đặc tính dẻo, đàn hồi nhiệt dẻo được sử dụng trong nhiều điều kiện làm việc khác nhau. Thiết bị được làm từ chất liệu này giúp van tăng được độ cứng, chống được sự va đập tốt và chống được các tia cực tím. Từ đó, giúp van bi hoạt động tốt trong môi trường bên ngoài.

Van bi PVC

Dòng van này có đặc tính giống với nhựa uPVC. Có nhiều kích thước khác nhau, từ DN15 cho đến DN100. Kiểu kết nối phổ biến trong hệ thống là mặt bích hoặc co rút.

Van bi nhựa cPVC

Loại nhựa này có thể thay thế trực tiếp cho bất kỳ loại van bi điển hình nào. Loại này nay có độ dẻo, thuận tiện cho việc tạo hình. Đặc điểm này giúp van có tính linh hoạt cao và chịu được nhiệt độ tốt hơn.

Phân loại van bi theo kiểu kết nối

Thông thường van bi nhựa được kết nối với đường ống thông qua kết nối bích, rắc co 2 đầu.

Van bi kết nối dạng rắc co

Đây chính là dạng được sử dụng phổ biến trên thị trường hiện nay. Dạng kết nối này có thể lắp đặt từ kích thước vừa cho đến lớn. Khi sử dụng kiểu kết nối rắc co có lợi thế là độ chắc chắn cao. Bên cạnh đó tạo ra độ kín cao để tránh được tình trạng rò rỉ.

Van nhựa rắc co đôi có khả năng chống ăn mòn tốt, không mùi, chống được bức xạ, độ ăn mòn và chống oxy hóa. Vì vậy sản phẩm được ứng dụng trong những nhà máy hóa chất, hệ thống xử lý nước thải hoặc đường ống cấp nước thải.

Van bi nhựa mặt bích

Đối với dạng mặt bích được sử dụng phổ biến cho hệ thống có kích thước lớn. Loại này thì có khả năng chịu được áp lực làm việc cao và tránh được tình trạng van bị văng ra khỏi được đường ống khi hoạt động.

Thông thường, mặt bích được sản xuất theo những tiêu chuẩn khác nhau như: JIS, BS, ANSI. Vậy nên khi sử dụng thì người dùng cần chú ý đến tiêu chuẩn để lựa chọn loại van phù hợp với hệ thống của mình.

Phân loại theo cách vận hành

Tương tự như các dòng van công nghiệp khác, van bi nhựa có thể được vận hành bằng bộ phận tay gạt, bộ điều khiển điện hoặc khí nén.

Van bi tay gạt bằng nhựa

Dòng van sử dụng thao tác đòn bẩy một góc 90 độ để có thể đóng – mở van. Đây chính là cơ chế hoạt động phổ biến và dễ sử dụng nhất. Giá thành rẻ hơn so với các loại vận hành khác.

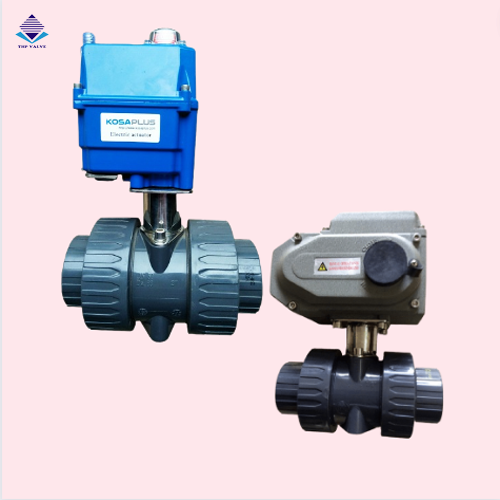

Van bi điều khiển điện bằng nhựa

Thông thường van bi uPVC điện được sử dụng trong quy mô dây chuyền hệ thống lớn. Hoặc ứng dụng trong các hệ thống yêu cầu độ tự động hóa, giúp tiết kiệm được sức lực trong các khu công nghiệp, những nhà máy xí nghiệp.

Thân van được gắn bộ điều khiển điện giúp mọi hoạt động đóng – mở hoặc điều chỉnh lưu chất đi qua van được tự động hóa. Khi cấp điện áp thích hợp loại 24v, 220v hoặc 380v động cơ sẽ quay. Từ đó, tạo ra một lực momen xoắn làm cho trục van quay theo một góc 90 độ giúp van đóng – mở một cách tự động.

Các bộ điều khiển điện tốt nhất trên thị trường có thể kể tới là Kosaplus Hàn Quốc và Haitima Đài Loan.

Tham khảo thêm: Van Kosaplus – Thương hiệu van điều khiển hàng đầu Hàn Quốc

Van bi điều khiển khí nén bằng nhựa

Đối với những nơi có nguồn khí nén sẵn thì sẽ tối ưu được chi phí vận hành. Dòng van này có cách thức hoạt động đơn giản, giúp người dùng có thể điều khiển từ xa.

Loại này có thời gian thực hiện một chu trình nhanh hơn so với dạng điều khiển điện. Áp suất khí nén có thể điều chỉnh từ 2 đến 7 bar tùy thuộc vào nhu cầu của khách hàng.

Dòng van bi nhựa khí nén thích hợp sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn, những hệ thống xử lý hóa chất và làm mát thiết bị.
