Van điều khiển khí nén | Tác động Đơn – Tác động kép

5/5 - (5 bình chọn)

Van điều khiển khí nén là loại van sử dụng áp lực của khí nén để đẩy cửa van đóng mở. Các loại van khí nén này thường có hai dạng đóng mở On Off và đóng mở tuyến tính. Chúng ta hãy cùng tham khảo một số dòng van điều khiển bằng khí nén thông dụng qua bài viết sau đây!

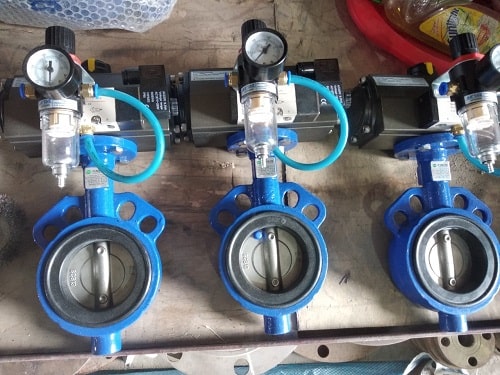

Van nước điều khiển khí nén

Van nước điều khiển khí nén

Van điều khiển khí nén là gì?

Van điều khiển khí nén có tên tiếng Anh là Pneumatic control valve. Đây là một loại van sử dụng áp suất khí nén để điều khiển van. Áp lực khí nén sử dụng thông thường từ 2bar – 8bar.

Thông thường chúng được ứng dụng trong các hệ thống nước sạch, nước thải,… Các ứng dụng này bạn có thể gọi chung là van nước đóng mở bằng khí nén. Ngoài ra, loại van này có thể dùng trong hệ thống hơi, khí, môi chất chứa bột, chất rắn,… tùy thuộc vào phần van cơ lắp đặt.

Loại van này có 2 dạng chính là điều khiển on off hoặc tuyến tính. Đây là 2 kiểu điều khiển chính của các loại van sử dụng bộ điều khiển tự động.

Van điều khiển khí nén dạng On Off

Dạng điều khiển này chỉ có thể khiến van đóng hoàn toàn hoặc mở hoàn toàn. Cơ chế của van chỉ có thể ở một trong hai trạng thái On hoặc Off. Dòng van điều khiển On Off thường có hai dạng thông dụng đó là dạng tác động đơn và tác động kép. Tức là:

  • Van điều khiển tác động đơn là dạng van thường đóng, khi ngừng cung cấp khí đầu vào, van tự động đóng lại. Chúng chỉ có một đầu cung cấp khí để mở van hoàn toàn.
  • Van điều khiển tác động kép là dạng van có hai đầu cung cấp khí. Một đầu cung cấp khí để mở van hoàn toàn. Đầu còn lại cung cấp khí để đóng van.

Để hiểu rõ hơn về 2 dạng điều khiển này, bạn có thể đọc bài viết Sự khác biệt giữa xy lanh khí nén tác động đơn và tác động kép

Van điều khiển khí nén dạng tuyến tính

Bộ điều khiển khí nén tuyến tính

Bộ điều khiển khí nén tuyến tính

Dòng van điều khiển tuyến tính là loại van có thể điều khiển tự động dạng góc mở. Tức là van có thể mở các góc to nhỏ khác nhau để tiết lưu lưu lượng của dòng chảy.

Dòng van này thường sử dụng dòng điện 4mA – 20mA để điều khiển góc mở của van. Ngoài ra chúng còn có loại sử dụng điện áp 0 -10v để điều khiển góc mở.

Các loại van điều khiển bằng khí nén thông dụng

Hiện tại trên thị trường Việt Nam có một số dòng van điều khiển bằng khí nén thông dụng hay dùng đó là:

  • Van bi khí nén
  • Van bướm khí nén
  • Van xiên khí nén

Van bi điều khiển khí nén

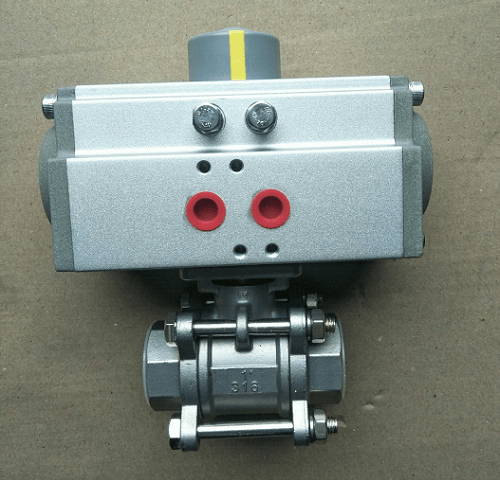

Van bi điều khiển khí nén Kosaplus Hàn Quốc

Van bi inox 3pc khí nén Kosaplus Hàn Quốc

Thông số kỹ thuật

  • Loại van: Van bi 2pc, van bi 3pc, van bi 3 ngã
  • Chất liệu: Inox 304, inox 316
  • Kích thước: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
  • Điều khiển: Điều khiển bằng khí nén
  • Kết nối: Nối ren, nối mặt bích JIS 10K, BS PN16, ANSI Class 150…
  • Chế độ: On/Off
  • Áp suất hoạt động: 16bar
  • Nhiệt độ làm việc: 120 độ C
  • Thương hiệu: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Bảo hành: 12 tháng

Van bi điều khiển bằng khí nén thường dùng cho các đường ống nhỏ và có áp lực cao. Van có thiết kế chắc chắn và dễ dàng lắp đặt với các kiểu kết nối ren và mặt bích.

Van bướm điều khiển khí nén

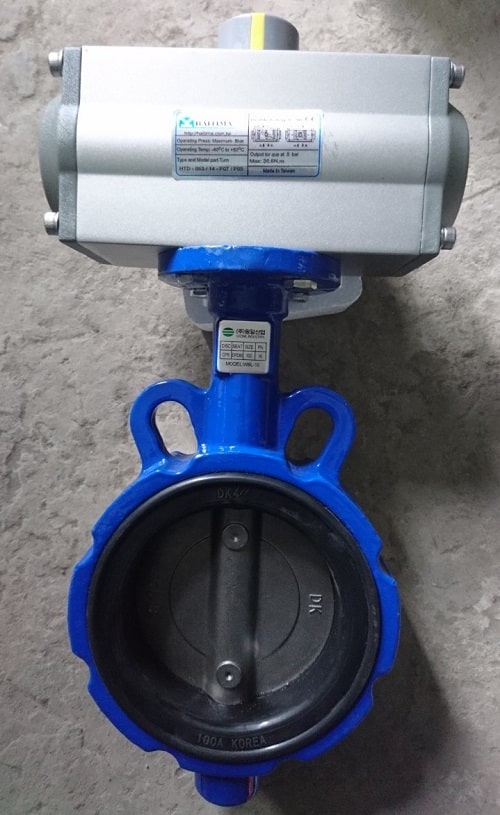

Van bướm điều khiển bằng khí nén Haitima Taiwan

Van bướm thân gang cánh inox điều khiển khí nén Haitima Taiwan

Thông số kỹ thuật

  • Chất liệu: Gang, thép, SUS 304, SUS 316 nhựa PVC, u-PVC, CPVC
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
  • Áp suất làm việc: 16bar
  • Điều khiển: Điều khiển khí nén On/Off, điều khiển tuyến tính
  • Áp suất khí nén: 2 bar – 8 bar
  • Thời gian đóng mở: 1s – 2s
  • Kiểu kết nối: Nối mặt bích, Wafer, Lug
  • Hãng sản xuất: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Bảo hành: 12 tháng

Van bướm điều khiển bằng khí nén thường được dùng cho các ống kích thước lớn. Đường kính ống từ DN40 – DN600. Van chỉ có kết nối dạng mặt bích theo các kiểu Wafer, Lug và Flange.

Van xiên khí nén

Van Y xiên khí nén

Van Y xiên khí nén

Thông số kỹ thuật

  • Chất liệu van: SUS 304
  • Cánh van: Inox 304 / Inox 316
  • Chất liệu gioăng: PTFE
  • Dạng van: Thường đóng
  • Áp lực làm việc: 16bar
  • Kích thước: D15, D20, D25, D32, D40, D50
  • Kết nối: Ren / Mặt bích
  • Áp suất khí nén: 0 – 8bar
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Xuất xứ: Trung Quốc, Taiwan

Ngoài ra bạn cũng có thể tham khảo các dòng van cầu khí nén, van cổng dao khí nén. Tuy nhiên, các loại van này có cơ chế đóng mở hành trình dài, phức tạp nên không sử dụng phổ biến. Thế nhưng, với bộ điều khiển khí nén thì thời gian đóng mở van vẫn nhanh hơn so với các loại van cầu điện hay van dao điện.

Ưu điểm của van điều khiển khí nén

Các dòng van khí nén có những ưu điểm nổi bật cần kể đến như:

  • Khả năng đóng mở van rất nhanh, gần như tức thời khi có nguồn khí nén cung cấp.
  • Nguồn áp lực khí nén 2-8bar thông dụng và phổ biến trong công nghiệp. Mặt khác khí nén rất an toàn đối với người dùng cũng như máy móc thiết bị.
  • Có nhiều mẫu van cùng nhiều kích thước đa dạng DN8 – DN500. Tiêu chuẩn kết nối ren và mặt bích.
  • Ứng dụng cho cho nhiều môi chất, môi trường khác nhau với đa dạng chất liệu như: gang, thép, inox, nhựa,…
  • Khả năng chịu áp suất và nhiệt độ tương đối tốt. Có nhiều sản phẩm có thể hoạt động tại áp suất 100bar.

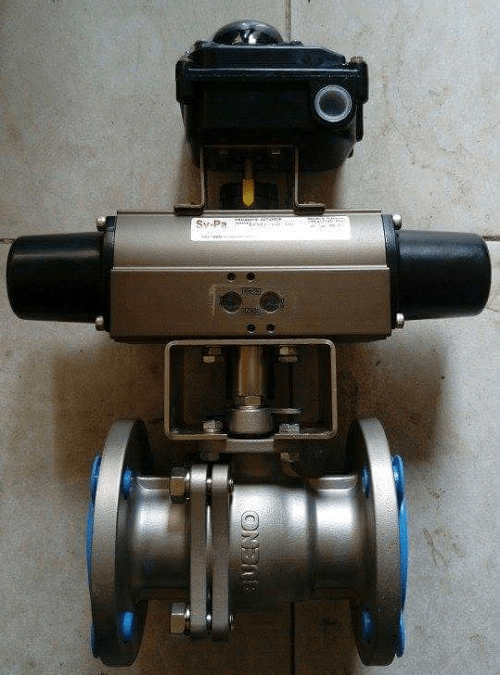

Van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn

Lưu ý khi chọn lựa van điều khiển khí nén

Khi lựa chọn dòng van khí nén, chúng ta cần lưu ý những điểm sau:

  • Xác định ngay yêu cầu sử dụng van đóng mở hoàn toàn hay tiết lưu dòng chảy để chọn van điều khiển tuyến tính hoặc điều khiển on off.
  • Xác định môi chất cần sử dụng là nước, khí hay dầu, axit, hóa chất… để lựa chọn dòng van và chất liệu van như nhựa, gang, inox.
  • Nhiệt độ hoạt động và áp lực làm việc của hệ thống cũng là yếu tố rất quan trọng và không thể bỏ qua khi lựa chọn van điều khiển.
  • Chọn lựa van bi hoặc van bướm tùy theo kích thước của hệ thống cũng như nhu cầu, yêu cầu của hệ thống. Ngoài ra còn có lựa chọn van cầu, van cổng, van xiên.
  • Lựa chọn nhà cung cấp chất lượng và uy tín để được tư vấn và hỗ trợ tốt nhất. Điều này đảm bảo chất lượng sản phẩm cùng các chính sách hỗ trợ trước và sau bán hàng.

Bảng giá van điều khiển khí nén ở đâu?

Giá van điều khiển khí nén phụ thuộc vào từng kiểu van, chất liệu, kiểu điều khiển, kích thước,… Vậy nên rất khó để tìm kiếm được giá chính xác của loại van này trên mạng. Để nhận báo giá van điều khiển khí nén chi tiết, hãy liên hệ ngay với chúng tôi qua hotline: 0865.927.268.

Với hơn 15 năm cung cấp van công nghiệp, van điều khiển tự động, chúng tôi hiện đang là đơn vị cung cấp van hàng đầu Việt Nam. Hiện chúng tôi đang phân phối độc quyền các loại van điều khiển thương hiệu Kosaplus Korea, Haitima Taiwan. Tất cả sản phẩm được nhập khẩu chính hãng, cam kết về chất lượng. Bên cạnh đó là chính sách bảo hành lên tới 15 tháng với giá thành tốt nhất.

Nếu bạn còn băn khoăn về chất lượng hay giá thành sản phẩm, bạn có thể ghé thăm văn phòng của chúng tôi để xem trực tiếp các sản phẩm. Hãy gọi trước cho chúng tôi nếu bạn muốn xem trực tiếp sản phẩm.
