Van cổng BB là gì? Thông số kỹ thuật và các loại van cổng BB

Van cổng BB là gì? Cách chọn van cổng BB phù hợp cho đường ống? Hãy tìm câu trả lời qua bài viết sau, và tham khảo thông số cơ bản của các loại van cổng BB. Đây là một trong những loại van công nghiệp thông dụng và phổ biến hiện nay.

Van cổng BB là gì?

Van cổng BB là loại van cổng kết nối hai đầu với đường ống bằng kết nối mặt bích. Thông thường van cổng BB được làm từ chất liệu: Gang, thép, inox, đồng.

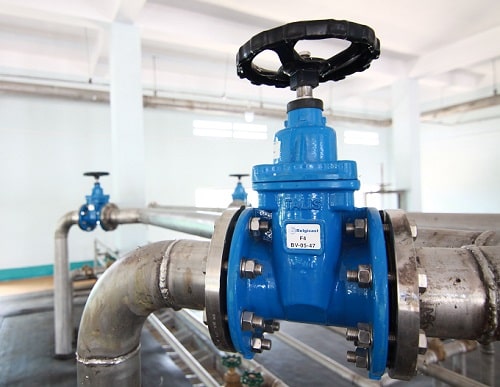

Van cổng BB lắp đặt trong hệ thống xử lý nước thải

Van cổng BB còn được gọi với tên phổ biến hơn là van cổng mặt bích, van cổng lắp bích. Đây là loại van dùng cho hệ thống có kích thước lớn từ DN50 tới D800. Van cổng có những kích thước nhỏ hơn DN50 nhưng thường là kết nối ren.

Loại van này kết nối mặt bích tiêu chuẩn: JIS 10K, BS PN16, DIN PN16, ANSI class150. Các loại van cửa BB cần lựa chọn đúng thông số mặt bích tiêu chuẩn cùng loại để có thể kết nối được với nhau.

Van cổng BB Wonil – Hàn Quốc

Thông số van cổng BB

Thông số kỹ thuật

Chất liệu van: Gang, thép, inox 201, inox 304

Kích thước: DN50 – DN800

Kết nối: BB (Hai đầu mặt bích)

Tiêu chuẩn kết nối: JIS 10K, BS PN16, ANSI class 150, DIN PN16

Kiểu van: Van ty nổi / Van ty chìm

Áp lực làm việc: 16bar

Nhiệt độ làm việc: -10 đến 120 độ C

Điều khiển: Tay quay

Xuất xứ: Korea, Malaysia, Turkey

Bảo hành chính hãng: 12 tháng

Điểm nổi bật của van cổng BB

Van cửa BB được coi là loại van cổng được sử dụng phổ biến nhất bởi có những điểm nổi bật sau:

• Có khả năng chịu nhiệt tốt với mức nhiệt tối đa là 180 độ C, còn áp lực cao nhất chịu được là PN25.
• Với thiết kế 2 mặt bích, có khả năng chống rò rỉ tốt.
• Kết cấu chắc chắn nên không sợ ảnh hưởng do va đập, tác động mạnh.

Các loại van cổng BB phổ biến trên thị trường

Trên thị trường hiện nay có rất nhiều loại van cửa BB khác nhau. Nhờ vậy khách hàng có thêm nhiều lựa chọn hơn cho đường ống của mình.

Để có thể hiểu thêm về các loại van cổng BB hiện có trên thị trường, bạn có thể tham khảo cách phân loại dưới đây:

• Dựa theo chất liệu: van cửa BB gang, thép hoặc inox.
• Dựa theo tiêu chuẩn mặt bích: van cổng hai mặt bích tiêu chuẩn JIS, BS, DIN hoặc ANSI.
• Dựa theo thiết kế: van cổng ty nổi, ty chìm.
• Dựa theo bộ điều khiển: van cổng tay quay, van cổng tín hiệu điện, van cổng điều khiển điện hoặc khí nén.
• Dựa theo xuất xứ van: van cổng Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ,…
• Dựa theo kích thước: DN50, DN65, DN80, DN100, DN125, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800.

Khi lựa chọn, bạn có thể kết hợp nhiều tiêu chí phân loại để chọn loại van phù hợp với đường ống của bạn. Ví dụ van cổng BB gang dạng ty nổi tay quay có kích thước DN500, tiêu chuẩn mặt bích JIS10K,…

Xem chi tiết thông tin Các loại van cổng được sử dụng phổ biến trong đường ống công nghiệp

Cách lựa chọn van cổng BB phù hợp với đường ống

Với mỗi đường ống, hệ thống môi chất sẽ có yêu cầu riêng về loại van sử dụng. Vậy nên bạn cần nắm được cách lựa chọn để có thể tìm được van cổng BB phù hợp với đường ống của mình.

Để lựa chọn các loại van cổng BB chúng ta cần lưu ý một số điểm sau:

• Chất liệu van: Lựa chọn chất liệu van phù hợp với môi trường, nhiệt độ làm việc. Với chất liệu gang, giá thành rẻ, độ bền tương đối cao, được dùng nhiều cho hệ thống cấp thoát nước, PCCC,… Chất liệu thép với khả năng chịu áp lực tốt, phù hợp với hệ thống hơi nóng, khí ném,… Còn inox thích hợp trong những môi trường có nhiệt độ, áp lực cao hoặc những môi trường chứa hóa chất ăn mòn, nồng độ axit cao,…
• Tiêu chuẩn kết nối: Van cửa BB bắt buộc kết nối đúng mặt bích cùng tiêu chuẩn với đường ống. Vì vậy, việc lựa chọn tiêu chuẩn kết nối mặt bích 10K, PN16 hoặc #150LB sẽ phụ vào mặt bích đã có. Như vậy sẽ thuận tiện hơn trong việc thay thế van và kết nối được với mặt bích có sẵn.
• Kích thước: Việc lựa chọn kích thước van phù hợp với đường ống sẽ thuận tiện cho việc lắp đặt. Kích thước của van cửa BB đa dạng, bạn có thể lựa chọn từ van cổng DN50 đến DN800.
• Kiểu van: Ở đây nói tới van cửa ty nổi, ty chìm hoặc dạng nắp chụp. Điều này phụ thuộc và đặc điểm đường ống, không gian hệ thống để có sự lựa chọn phù hợp.
• Áp lực làm việc: Đây là thông số quan trọng cần lưu ý, áp lực làm việc tối đa của van thấp hơn áp suất của hệ thống có thể dẫn tới hư hỏng van. Vì vậy cần lựa chọn loại van cửa BB có áp suất làm việc thích hợp với đường ống.
• Chế độ bảo hành: Chế độ bảo hành cũng là yếu tố quan trọng mà các bạn cần lưu ý. Nên tìm chọn mua van ở các đơn vị cung cấp van chất lượng và uy tín, có chế độ bảo hành và phục vụ sau bán hàng tốt, để đảm bảo yên tâm khi sử dụng.

Như vậy, có rất nhiều yếu tố cần xem xét trước khi quyết định sử dụng loại van nào cho đường ống của bạn. Nếu bạn còn băn khoăn vì có quá nhiều lựa chọn về van thì hãy tham khảo ý kiến chuyên gia.

Ngoài van cổng BB còn có khái niệm van cổng EE. Van cổng EE là loại van cổng có hai đầu kết nối dạng côn. Loại van này thường chỉ dùng cho các hệ thống ống nhựa, ống gang và đặc biệt là ống HDPE. Chất liệu chính của van cổng EE là gang dẻo với hai đầu kết nối có ngàm đồng kẹp cao su dạng côn. Điều này tạo nên sự khác biệt so với các loại van cổng thông thường.

Van cổng kết nối EE thường dùng cho các loại ống HDPE

Chúng tôi chuyên cung cấp các loại van cổng gang, thép, inox, kết nối mặt bích tiêu chuẩn 10K, PN16, #150LB. Các sản phẩm đều được nhập khẩu chính hãng với đầy đủ chứng chỉ CO,CQ. Đặc biệt chúng tôi đang phân phối độc quyền dòng van công nghiệp Wonil – Hàn Quốc, gồm van cổng Hàn Quốc, van bướm, van dao,… Hoặc những dòng van điều khiển Kosaplus Hàn Quốc, Haitima Đài Loan đều sẵn hàng tại kho của chúng tôi.

Liên hệ ngay Hotline: 0865.927.268 và Email: Trung@tuanhungphat.vn để được tư vấn và báo giá van cổng BB và van cổng EE!
