Van Cổng Inox | SUS 304 – SUS 316 – SUS 201

Van cổng inox thuộc vào dòng sản phẩm cao cấp trong ngành van công nghiệp. Sản phẩm chứa nhiều đặc tính nổi bật của inox giúp van có thể hoạt động trong những môi trường khác nhau. Vậy đặc điểm của van cổng inox như thế nào? Để bạn đọc hiểu rõ thì chúng ta cùng nhau tham khảo từng phần trong bài viết dưới đây.

Van cổng inox là gì?

Van cổng inox là dòng van được sản xuất dựa trên dây chuyền công nghệ tiên tiến được chế tạo hoàn toàn từ chất liệu inox 201, 316 hoặc 304. Vậy nên sản phẩm có chất lượng cao, tuổi thọ kéo dài và cho phép van hoạt động trong những môi trường khắc nghiệt.

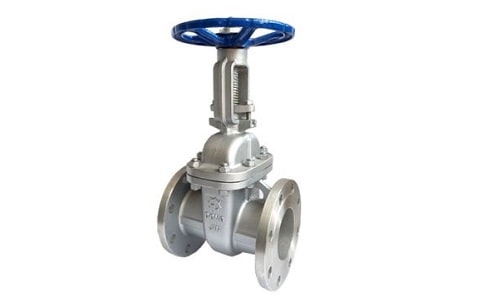

Van cổng inox 304 Wonil Hàn Quốc

Thiết bị có chức năng chính là đóng – mở cho dòng lưu chất đi qua van. Van hoạt động thông qua dạng tay quay để nâng – hạ đĩa van, tương ứng với trạng thái đóng – mở. Loại van này được kết nối với đường ống thông qua dạng lắp ren hoặc lắp bích.

Thông số van cổng inox mặt bích

• Chất liệu chế tạo: inox loại 304, 316 hoặc 201
• Kích thước lắp đặt trong đường ống: DN50 cho đến DN600
• Dạng điều khiển: tay quay
• Kiểu kết nói: lắp ren, lắp bích (JIS, BS, DIN, ANSI)
• Hoạt động trong mức nhiệt: 180 độ C
• Mức áp lực hoạt động: 16kg/cm2
• Nguồn gốc xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc hoặc Malaysia

Đặc điểm cấu tạo của van cổng inox

Tương tự như các loại van cổng thông thường, van cổng inox được tạo thành bởi các bộ phận sau:

• Tay quay vô lăng: Chất liệu chế tạo là thép và được phủ lớp epoxy. Đây là bộ phận truyền động bằng cơ để vận hành van. Khi tác động xoay vô lăng, thông qua ty van sẽ làm đĩa van di chuyển lên xuống để thực hiện thao tác đóng-mở van.
• Nắp van: Là bộ phận chứa các bộ phận chuyển động và được liên kết với phần thân thông qua bulong và đai ốc.
• Trục van (ty van): Là bộ phận liên kết giữa đĩa van với bộ phận truyền động, thông thường là vô lăng.
• Thân van: được chế tạo từ inox (201, 304 hoặc 316). Thân van chứa đựng các bộ phận khác và liên kết với đường ống thông qua kết nối mặt bích hoặc nối ren.
• Đĩa van: Là bộ phận chính thực hiện nhiệm vụ ngăn chặn hoặc cho phép các dòng lưu chất trong đường ống đi qua van.
• Gioăng làm kín (Vòng đệm): Có chất liệu là Teflon giúp hạn chế tình trạng lưu chất rò rỉ ra bên ngoài.

Tại sao nên sử dụng van cổng inox?

Sở dĩ van cổng inox được lựa chọn sử dụng trong nhiều hệ thống công nghiệp khác nhau. Nhờ vào các điểm sau:

• Van cổng được hiểu là van chặn, van 2 chiều và có khả năng đóng – mở, ngăn chặn dòng chảy tốt. Thiết bị được làm từ chất liệu inox, teflon với khả năng chống chịu được sự ăn mòn. Van được sử dụng trong các hệ thống có tính oxi hóa như: nước thải, hóa chất.
• Van có khả năng chịu nhiệt tốt: Có thể chịu được mức nhiệt lên đến 220 độ C. Vậy nên van đảm bảo được độ ổn định, tăng tuổi thọ cao.
• Khi hoạt động, van có thao tác đóng – mở nhẹ nhàng, không tốn nhiều sức lực do momen xoắn nhỏ.
• Với chất liệu inox nên khả năng chịu được áp lực tốt có thể hoạt động ở mức 25 bar.
• Có độ kín cao, van nâng lên hạ xuống cánh van khỏi dòng nước, khi hoạt động không cản trở lưu chất.
• Thiết bị có sự đa dạng về kích cỡ, quy cách và dễ dàng vận hành, thay thế và bảo dưỡng.
• Dòng van khi hoạt động có độ ổn định, độ bền cao và giảm được các chi phí thay thế hoặc sửa chữa.

Tham khảo thêm dòng Van cổng thép có khả năng chịu nhiệt tới 400 độ C

Đặc điểm chất liệu của van cổng inox

Chất liệu chính tạo nên van cổng inox chính là inox 304, 201 hoặc 316. Theo dõi tiếp bài viết để biết thêm những đặc điểm nổi bật của chất liệu inox này.

Van chặn inox 304

Van cổng inox 304 là loại van có chất liệu phổ biến hơn cả, phù hợp cho nhiều điều kiện, môi trường khác nhau. Sau đó là kể đến loại loại van cổng inox 201, xuất xứ từ Trung Quốc và có mức giá rẻ hơn loại inox 304. Van cổng Trung Quốc giá rẻ phù hợp cho điều kiện thường, không yêu cầu cao hay các dự án nhỏ, thiếu điều kiện đầu tư.

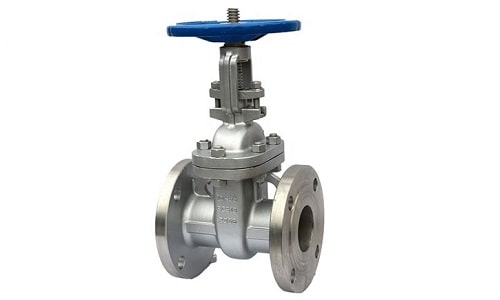

Hình ảnh van chặn inox

Loại van chặn inox 304 có nhiều đặc tính nổi bật như:

• Khả năng chống ăn mòn cao hơn so với inox 201 giúp cho thiết bị hoạt động tốt trong nhiều môi trường khác nhau.
• Chất liệu có tính kháng oxi hóa: Với hàm lượng niken, đảm bảo trong công thức thép không gỉ dòng 300. Vì vậy, tính oxi hóa cực tốt với nhiều loại môi trường.
• Khả năng xử lý nhiệt: Với chất liệu inox 304 có thể hoạt động trong mức nhiệt 1038 – 1121 độ C. Sau đó thì làm lạnh nhanh.
• Chất liệu có tính hàn tốt, khả năng kháng hóa chất cao, chịu được áp lực lớn.

Vậy nên, loại van chặn inox 304 được lựa chọn nhiều hơn trong những môi trường có tính khắc nghiệt.

Van chặn inox 201

Dòng chất liệu này có giá thành rẻ nhất. Tuy giá rẻ nhưng nó vẫn giữ được các đặc tính tốt nhất của mình như: chống rỉ, chống ăn mòn và chịu được nhiệt, áp suất. Van có những đặc tính cụ thể như sau:

• Hoạt động ở mức nhiệt trung bình và thấp. Với sự pha trộn phần trăm Nito giúp van có độ bền, độ cứng hơn inox 304.
• Khả năng định hình và chế tác tốt. Với mức giá thấp nhất nhưng vẫn có khả năng chống bào mòn, chịu nhiệt và áp suất cao nên ưa chuộng sử dụng.

Tuy nhiên trên thị trường cũng có rất nhiều loại van chặn inox 304 nhưng chất liệu thực chất là inox 201. Các loại van nhái chất liệu này thường khó phân biệt, cần phải sử dụng thuốc thử để kiểm tra. Vì vậy khi mua hàng, quý khách cần đặc biệt lưu ý vấn đề này để tránh bị lừa gạt.

Van cổng inox 316

Đây chính là dòng van được đánh giá tốt nhất. Đặc tính cụ thể của van như sau:

• Dòng van có khả năng chống ăn mòn và chịu được mức nhiệt độ cao hơn inox 304.
• Chất liệu inox 316 giúp van có độ cứng bằng cách gia nhiệt, khả năng tạo hình và tạo khuôn tốt.
• Khả năng kháng hóa chất cực cao nên thích hợp sử dụng trong nhiều môi trường công nghiệp khác nhau.
• Hơn hết, loại chất liệu này có chịu áp lực lớn.

Van cổng inox 316 ít phổ biến hơn bởi giá thành cao và ít sử dụng. Vậy nên các nhà cung cấp thường không nhập sẵn về Việt Nam, và nếu khách hàng có nhu cầu thì cần phải đặt hàng trước. Loại van inox 316 thường dùng cho đường ống dẫn nước biển, chứa hóa chất có tính ăn mòn cao.

Các loại van cổng inox hiện có trên thị trường

Bên cạnh những đặc điểm chất liệu của van cửa inox thì chúng ta có thể phân biệt loại van này thông qua kiểu kết nối. Và hai kiểu kết nối chính là kết nối mặt bích và kết nối ren.

Van cổng inox nối ren

Thông số kỹ thuật

• Chế tạo từ chất liệu: inox 304, 316 hoặc 201
• Kích thước lắp đặt: 1/2″, 3/4″, 1″ cho đến 2″
• Dạng kết nối: lắp ren
• Kiểu vận hành; tay quay
• Hoạt động trong nhiệt độ: 180 độ C
• Áp lực làm việc thích hợp: 10 bar hoặc 16 bar
• Nguồn gốc nhập khẩu: Trung Quốc hoặc Hàn Quốc

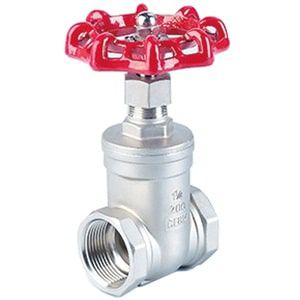

Van cửa inox nối ren

Van cửa ren inox thường có kích thước từ DN15 cho đến DN50. Kiểu kết nối này có trọng lượng nhẹ, giúp giảm thiểu tối đa trọng lượng cho đường ống. Loại van này thuận tiện cho việc lắp đặt vào những hệ thống kích thước nhỏ, áp lực thấp. Thông thường, van cửa ren inox được sử dụng trong hệ thống khí, khí nén.

Tham khảo thêm Van cửa đồng nối ren

Van chặn inox mặt bích

Thông số kỹ thuật

• Chất liệu chế tạo: inox 304, 316
• Dạng kết nối: mặt bích
• Tiêu chuẩn sản xuất: tiêu chuẩn JIS, BS, DIN hoặc ANSI
• Kích thước lắp đặt: DN50 cho đến DN600
• Hoạt động mức áp lực: PN10, PN16 hoặc PN25
• Mức nhiệt độ: lớn nhất 350 độ C
• Dạng điều khiển phổ biến: tay quay
• Xuất xứ: Hàn Quốc, Đài Loan hoặc Trung Quốc

Van chặn mặt bích inox

Van cửa inox kết nối mặt bích là loại van có kích thước lớn, thường là từ DN50 trở lên. Tiêu chuẩn mặt bích được sử dụng phổ biến là JIS 10K, PN16. Tiêu chuẩn Class 150 có được sử dụng nhưng ít phổ biến hơn. Thường loại van inox này là dạng van ty nổi, trục van nâng hạ khi xoay vô lăng.

Van chặn mặt bích inox tạo ra độ chắc chắn cao. Loại kết nối này thích hợp lắp đặt cho hệ thống có kích thước lớn. Đảm bảo van hoạt động tốt không có hiện tượng rung lắc khi lắp vị trí trên cao.

Xem thêm thông tin về Van cổng BB – Van cổng kết nối bích với đường ống

Ngoài ra, cũng có thể phân loại van cửa inox theo kiểu van, ta có van cổng ty chìm inox hoặc van cửa inox ty nổi.

Van chặn inox được ứng dụng trong những hệ thống nào?

Với chất liệu inox có nhiều đặc điểm nổi bật, van cửa inox được ứng dụng trong nhiều hệ thống khác nhau. Cụ thể là một số hệ thống dưới đây:

• Hệ thống nước ở môi trường có tính ăn mòn (nước thải, nước muối, nước biển,…) hoặc các đường ống chứa hóa chất. Chất liệu inox có khả năng chống ăn mòn và oxy hóa tốt nên van có thể hoạt động hiệu quả trong các môi trường này.
• Các hệ thống khai thác & chế biến, chế phẩm dầu khí. Do các loại van cửa inox có khả năng chịu được nhiệt độ và áp suất cao.
• Các môi trường lưu chất lỏng có chứa nhiều tạp chất. Do đĩa van chuyển động lên xuống như cánh cửa và không nằm trong lưu chất khi mở nên không cản trở dòng lưu chất. Vì vậy các tạp chất có thể đi qua van một cách dễ dàng hơn.
• Hệ thống chế biến thực phẩm hoặc sản xuất đồ uống bởi chất liệu inox giúp đảm bảo an toàn vệ sinh thực phẩm. Không chỉ vậy, van cửa inox còn được lắp đặt tại các đường ống dẫn cấp nguyên liệu chế biến hoặc hệ thống dẫn, thoát nước thải của nhà máy.
• Hệ thống xử lý nước sạch, nước thải cho các khu dân cư, khu công nghiệp, các nhà máy sản xuất,…
• Ứng dụng trong các đường ống dẫn xăng, dầu, khí đốt,…
• Ứng dụng trong công nghiệp đóng tàu, hệ thống tàu biển.
• Ứng dụng trong nông nghiệp, các hệ thống tưới tiêu cây trồng hoặc chăn nuôi.

Có thể thấy rằng, ứng dụng của van chặn inox rất đa dạng. Việc lựa chọn loại van phù hợp cho hệ thống của mình phụ thuộc và lưu chất trong đường ống và yêu cầu của hệ thống.

Cần lưu ý gì khi lựa chọn van cổng inox?

Dòng van cổng thường được sử dụng trong các môi trường có độ ăn mòn, nhiệt độ tương đối cao. Tùy thuộc vào chất liệu inox và giá thành của từng loại van sẽ khác nhau. Vậy nên khi lựa chọn van theo thông số cần lưu ý như sau:

• Lưu ý về chất liệu chế tạo. Lựa chọn inox 304, inox 316 hoặc inox 201. Thông thường, inox 201 được lựa chọn cho những hệ thống có mức nhiệt trung bình và thấp. Còn inox 304, 316 có khả năng chịu nhiệt cao hơn và chịu áp lực tốt.
• Lưu ý về nhiệt độ, áp lực làm việc. Việc lựa chọn loại van đảm bảo nhiệt độ và áp lực làm việc thích hợp với nhu cầu sử dụng và các yêu cầu hệ thống sẽ giúp đảm bảo hiệu suất làm việc, tiết kiệm chi phí.
• Lưu ý về kiểu kết nối. Thông thường đường ống có kích thước nhỏ hơn DN50 sẽ chọn van cửa ren inox. Đối với những đường ống lớn hơn DN50 thì van mặt bích phổ biến hơn. Và khi lựa chọn van cửa BB thì cần lựa chọn tiêu chuẩn đúng với tiêu chuẩn đường ống để lắp đặt.
• Lưu ý về kích thước. Lựa chọn loại van có kích thước phù hợp với đường ống sẽ hạn chế được tình trạng rò rỉ lưu chất ra ngoài.
• Lưu ý về nguồn gốc sản phẩm. Trên thị trường có các loại van cửa inox từ Hàn Quốc, Đài Loan, Malaysia hoặc Trung Quốc. Và tất nhiên thì van cửa Trung Quốc với chất liệu inox 201 có giá thành rẻ hơn nhưng không phù hợp trong những hệ thống yêu cầu cao.
• Lưu ý về chế độ bảo hành. Một nhà cung cấp sản phẩm với chế độ bảo hành tốt sẽ đảm bảo hiệu quả tốt hơn khi sử dụng. Đi kèm với đó bạn sẽ được hưởng chính sách giá tốt và sự hỗ trợ về kỹ thuật, lắp đặt,…

Như vậy, việc lựa chọn van cổng inox phụ thuộc nhiều vào đặc điểm của dòng lưu chất bên trong đường ống. Với mỗi dòng lưu chất có đặc tính khác nhau thì lựa chọn loại inox cụ thể với các kiểu kết nối đường ống phù hợp. Và việc bạn cần làm đó là tìm cho mình đơn vị cung cấp sản phẩm chính hãng, uy tín. Họ sẽ đưa ra cho bạn những lựa chọn tốt nhất cho hệ thống của bạn.

Hướng dẫn lắp đặt van cổng inox vào đường ống

Để giúp người dùng có thể sử dụng tối đa được ưu điểm của van cổng, chúng tôi xin chia sẻ các bước lắp đặt van cổng. Từ đó, giúp thiết bị có thể phát huy được hiệu quả của mình trong hệ thống:

Hướng dẫn lắp đặt van cổng

• Bước 1: Đưa van vào giữa 2 mặt bích. Căn chỉnh van sao cho các lỗ mặt bích với lỗ bắt bulong trên van trùng nhau.
• Bước 2: Sử dụng việc kết nối với nhau bằng bulong – đai ốc. Có một điểm chú ý là cần siết với lực vừa đủ và cố định, không cần siết quá chặt.
• Bước 3: Đưa lên vị trí đường ống, hàn chấm nhiều điểm cho 2 mặt bích. Tạo ra độ chắc chắn với đường ống. Đối với bước này thì không được hàn kéo dài. Tránh tình trạng hàn kéo sinh ra nhiệt làm hỏng đi lớp gioăng và vòng đệm van.
• Bước 4: Tiếp đến thì tháo các bulong – đai ốc và đưa van xuống.
• Bước 5: Sau khi đưa van xuống thì thực hiện hàn kéo chắc chắn 2 mặt bích với đường ống. Đối với bước này thì không được để hở.
• Bước 6: Sau khi hàn mặt bích và đã nguội. Chúng ta đưa van trở lại vị trí lắp đặt rồi căn chỉnh, siết đều và chặt các bulong – đai ốc.
• Bước 7: Khi kiểm tra thao tác đóng – mở van, xem nó có hoạt động trơn chu hay không.
• Bước 8: Khi kiểm tra thấy van hoạt động ổn định. Tiếp đó tiến hành siết chặt các bulong – đai ốc một lần nữa. Điều này sẽ đảm bảo van đã được lắp đặt chắc chắn trên đường ống.
• Bước 9: Để đảm bảo tốt nhất, chúng ta kiểm tra lại một lần cuối thao tác đóng – mở van. Việc kiểm tra thực hiện đúng quy trình. Nếu không có vấn đề phát sinh thì đưa van vào hoạt động chính thức.

Cách bảo trì van cổng inox đúng cách

Van cổng giống các giống các van khác. Để có thể tiết kiệm được chi phí cũng như giúp hệ thống hoạt động ổn định, trơn chu thì chúng ta cần bảo trì van định kỳ và đúng cách. Chúng tôi xin đưa ra cách thức bảo trì van cổng, giúp van vận hành tốt, đảm bảo tuổi thọ của van cao nhất.

• Đầu tiên, cần lập ra quy trình bảo trì tổng thể van (trung bình 6 – 9 tháng).
• Thường xuyên kiểm tra độ rung lắc của đường ống vị trí lắp đặt van.
• Thường xuyên bôi nhớt, mỡ tại trục van (đối với van cổng ty nổi). Khi thực hiện cần để van ở trạng thái mở hoàn toàn.
• Thường xuyên kiểm tra các bulong – đai ốc sau một thời gian vận hành có bị lực ra hay không.

Như vậy, việc theo dõi thường xuyên trạng thái của van giúp chúng ta thực hiện bảo trì van kịp thời. Điều này giúp gia tăng hiệu quả cũng như tuổi thọ cho van. Đồng thời tiết kiệm đáng kể các chi phí sửa chữa, thay thế.
