Thông tin sản phẩm

Chất liệu van: Gang, thép, inox

Điều khiển: Tay quay (vô lăng)

Kích thước: DN50 – DN600

Tiêu chuẩn nối bích: BS, JIS, DIN, ANSI

Nhập khẩu chính hãng: Hàn Quốc, Trung Quốc, Đài Loan

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Trong các loại van cổng thì có loại van cổng ty chim được sử dụng phổ biến trong nhiều công trình dự án khác nhau. Vậy dòng van ty chìm là gì? Có đặc điểm ra sao. Để giúp bạn đọc hiểu rõ về sản phẩm cũng như biết được đơn vị cung cấp chính hãng. Chúng ta cùng nhau đi tìm hiểu trong bài chia sẻ dưới đây.

Khái niệm van cổng ty chìm là gì?

Van cổng ty chìm còn được gọi bằng tên tiếng Anh Non rising stem gate valve. Đây là một dạng của van cổng, loại van này được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp. Thiết bị có chức năng đóng – mở, giúp cho lưu chất được di chuyển dễ dàng và nhanh chóng.

Van có chi tiết ty van không cố định với đĩa van. Khi trục van chỉ xoay trong và chuyển động xoay của ty sẽ thông qua khớp ren giữa đĩa van và trục van. Khi hoạt động thì lực sẽ tác động đĩa van và chuyển động lên xuống.

Van cổng được lắp nổi trên đường ống dẫn nước. Kết nối với hệ thống thông qua dạng mặt bích. Điều này tăng độ chắc chắn, độ kín và giảm thiểu tối đa được hiện tượng sụt áp khi dòng chảy đi qua van.

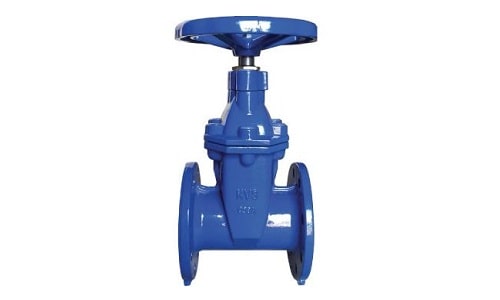

Van cổng ty chìm JIS 10K Wonil Hàn Quốc

Van cổng ty chìm JIS 10K Wonil Hàn Quốc

Thông số van cổng ty chìm

  • Chất liệu chế tạo: gang, thép hoặc inox
  • Dải kích thước lắp đặt: DN50 cho đến DN600
  • Loại kết nối với hệ thống: Mặt bích ( tiêu chuẩn JIS, BS, ANSI)
  • Hoạt động trong áp lực: 10bar, 16bar
  • Mức nhiệt độ hoạt động: 120 độ C
  • Nguồn gốc nhập khẩu: Malaysia, Hàn Quốc…

Đặc điểm cấu tạo của van cổng ty chìm

Đối với đặc điểm cấu tạo của van chặn ty chìm thì nó cũng được lắp ráp giống như van công nói chung. Nhưng nó vẫn có vài đặc điểm ở đây. Cụ thể như sau:

Cấu tạo của van cổng ty chìm

Cấu tạo của van cổng ty chìm

Vô lăng – Tay quay của van cổng

Vô lăng được lắp đặt ở trên gối đỡ và sử dụng thêm nắp van thông qua bạc trục van được làm từ chất liệu đòng. Chi tiết này được cố định với trục van thông qua khớp và chốt van. Khi ta quay vô lăng thì ty có ren sẽ quay theo tốc độ ( lực ) và góc quay.

Trục van – Ty van

Trục van thì được thiết kế phần ren ngoài và được làm từ chất liệu thép SS420. Điểm khác biệt giữa van ty nổi và van ty chìm chính là phần trục của van chìm sẽ không cố định với đĩa van. Mà nó sẽ được lắp ghép với đĩa van có ren ở trong. Khi trục van chuyển động quay thì đĩa van sẽ chuyển động dạng tịnh tiến.

Lớp gioăng làm kín

chi tiết này được lắp đặt trên cổ van và có dạng mặt bích. Chức năng chính của lớp gioăng này chính là ngăn cho lưu chất không bị rò rỉ qua cổ van. Được lắp đặt ở mối nối giữa mặt bích của van và mặt bích của đường ống.

Nắp đậy của van cổng ty chìm

Đối với nắp đậy có bạc trục và được cố định với trục van theo phương thẳng đứng. Nó cho phép trục van xoay tròn và dưới sự hỗ bạc trục thì nó là điểm tiếp xúc với trục van. Nắp van sẽ được cố định với thân van, tạo ra một thể thống nhất và tạo ra không gian cho đĩa van di chuyển.

Đĩa van – Cánh van

Đĩa van được thiết kế với nhiều dạng khác nhau ( cái này nó sẽ phụ thuộc vào cấu tạo của thân van). Với đĩa van được làm từ chất liệu cao su. Một số cao su có cốt kim loại và đĩa van được làm từ kim loại. Hình dạng bên ngoài của đĩa van là dạng tấm đặc. Tuy nhiên, vẫn có trường hợp là tấm có khoét lỗ có đường kính bằng với đường kính trong ống.

Thân van

Trong thân van có hai đầu thân được chế tạo dạng kết nối ren, hàn hoặc mặt bích. Dạng kết nối này giúp cho van kết nối trực tiếp với đường ống. Cũng là bệ đỡ cho nắp van và các bộ phận khác. Đồng thời, thân van cũng là nơi chịu tác động trực tiếp của áp lực dòng chảy.

Cửa van

Cửa than van hầu như đều được nằm ở phần dưới thân van. Một bên sẽ là nơi tiếp nhận dòng chảy và phần còn lại là cửa ra của dòng lưu chất. Có một số trường hợp thì nó nằm ở giữa thân van.

Đệm kín của van ty chìm

Với lớp đệm này có chức năng là tạo độ kín giữa lưu chất với đĩa van. Đệm kín có hình dạng nêm, tạo độ kín khiết với đĩa van.

Nguyên lý  hoạt động của van ty chìm

Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý hoạt động của van thì khá là đơn giản. Khi ta quay vô lăng thì trực sẽ quay theo với tốc độ và góc quay của người vận hành vặn. Với khớp ren được thiết kế giữa trục van và đĩa van. Nó sẽ chuyển hóa chuyển động quay thành dạng chuyển động tính tiến của đĩa van. Cái này sẽ tùy thuộc vào cấu tạo của thân van và đĩa van. Giúp van có thể đóng khi đĩa van nằm ở vị trí thấp nhất. Hoặc là có thể đóng đĩa van ở vị trí cao nhất.

Điểm cộng và điểm trừ của van cổng ty chìm

Van cổng được sử dụng rộng rãi trên thị trường bởi vì nó sở hữu nhiều ưu điểm hơn so với các loại khác. Đặc biệt, van cổng ty chìm còn mang nhiều ưu điểm của van cổng nên được nhiều người lựa chọn và sử dụng trong hệ thống của mình.

Điểm cộng của van ty chìm

  • Cấu tạo của van đơn giản, có độ bền cao và không tổn thất lưu lượng khi dòng chảy đi qua, vận hành dễ dàng.
  • Trục van chìm bên trong thân van: Với đặc điểm này thì không chiếm nhiều diện tích lắp đặt van. Cũng như quá trình vận hành dễ dàng. Chiều dài của trục ngắn nên tiết kiệm nguyên liệu trục. Điều này sẽ tiết kiệm được chi phí thay thế.
  • Trục van nằm trong thân: Với đặc điểm này thì phần trục không phải tiếp trực tiếp với môi trường bên ngoài. Nên giúp trục không bị ăn mòn bởi mưa nắng. Khi van lắp đặt lộ thiên hoặc hoạt động trong môi trường có nguy cơ ăn mòn.
  • Kích thước van đa dạng: Trục van nằm trong thân van nên giúp van chế tạo với kích thước lớn. Với chiều dài của trục van tỷ lệ thuận với kích thước của van.

Điểm trừ của van cổng ty chìm

  • Theo nhà san xuất khuyến cáo thì người dùng không nên sử dụng cho mục đích điều tiết dòng chảy.
  • Ty van chìm bền trong: Mặc dù có thể tránh trường hợp bị ăn mòn từ môi trường bên ngoài. Nhưng lưu chất bên trong có thành phần axit hoặc bazo có độ ăn mòn. Thì nó cũng ảnh hưởng đến trục van.
  • Trạng thái của van không thay đổi khi thực hiện thao tác đóng – mở. Với phần trục van nằm ở bên trong thân. Nên khi chuyển động lên xuống người vận hành không thể biết được trạng thái hoạt động hiện tại. Nếu không tác động quay vô lăng nhằm kiểm tra trạng thái đóng – mở của van.

Tính ứng dụng của van cổng ty chìm

Với những điểm cộng kèm theo sự đa dạng về kích thước, thiết kế nhỏ gọn hơn so với dạng ty nổi. Nó cho phép van hoạt động ổn định và tính linh hoạt cho hệ thống như:

Ứng dụng của van cổng ty chìm

Ứng dụng của van cổng ty chìm

  • Sử dụng trong hệ thống phòng cháy chữa cháy, hệ thống cung cấp nước…
  • Hệ thống đập thủy điện, nhà máy sản xuất nước giải khát, rượu hoặc bia
  • Hệ thống xử lý nước sạch và nước thải.
  • Trong đường ống nhà máy lọc hóa dầu, khí hoặc gas…

Tại sao nên sử dụng van cổng ty chìm

  • Sản phẩm có thiết kế nhỏ gọn, trọng lượng nhẹ hơn so với dạng ty nổi. Cho phép lắp đặt tại hệ thống có không gian hẹp.
  • Trọng lượng của van nhẹ hơn so với dạng van ty nổi. Hoạt động có mức ổn định, độ chắc chắn cao.
  • Kiểu kết nối mặt bích tạo độ chắc chắn và được sản xuất theo tiêu chuẩn quốc tế.
  • Những chất liệu đều được phủ thêm một sơn epoxy dày. Có khả năng chống chịu với môi trường bên ngoài.

Một số loại van cổng ty chìm thông dụng

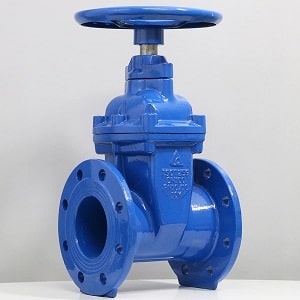

Van cổng ty chìm tay quay

Dòng van này chính là loại được sử dụng phổ biến nhất. Với dạng điều khiển bằng vô lăng với các chế độ đóng – mở. Van được sử dụng phổ biến trong hệ thống nổi phía trên, giúp người dùng thao tác dễ dàng.

Kích thước sản phẩm tương đối lớn, có thể lắp đặt ở nhiều hệ thống khác nhau. Ngoài ra, người dùng có thể lắp thêm bộ phận tay nối dài như cánh tay đòn, giúp vận hành van được nhẹ nhàng hơn.

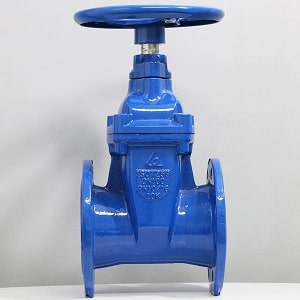

Van cổng ty chìm tay quay tiêu chuẩn JIS 10K

Van cổng ty chìm tay quay tiêu chuẩn JIS 10K

Van cổng ty chìm nắp chụp

Loại có nắp chụp được sử dụng trong hệ thống ống ngầm. Phần nắp chụp có mục đích là kết nối với bộ điều khiển riêng biệt. Van được lắp đặt ở những nơi mà dòng van tay quay không điều khiển điện. Khi cần đóng mở van thì ta luồn một thanh sắt chụp vào đầu trục của van và xoay. Lúc này, van sẽ đóng – mở theo ý muốn. Mục đích là nối dài phần trục điều khiển của van mà thôi.

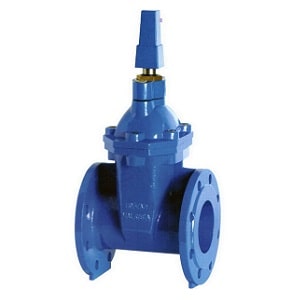

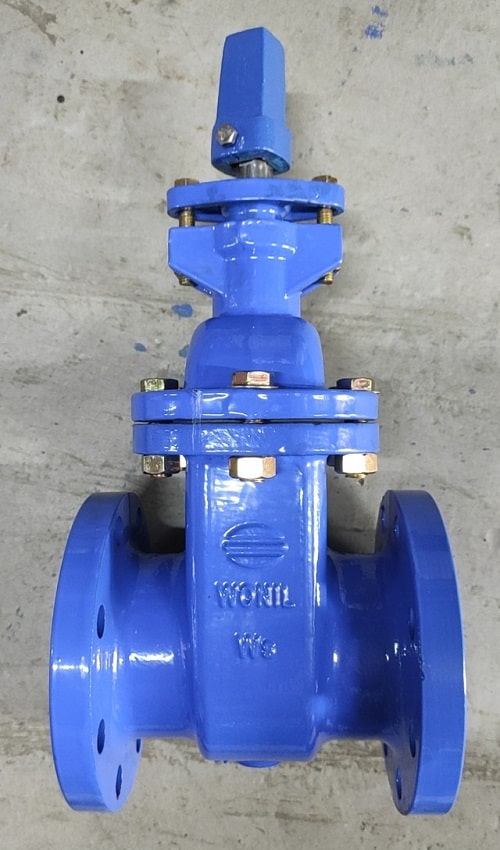

Van cổng gang ty chìm nắp chụp

Van cổng gang ty chìm nắp chụp

Van cổng gang ty chìm

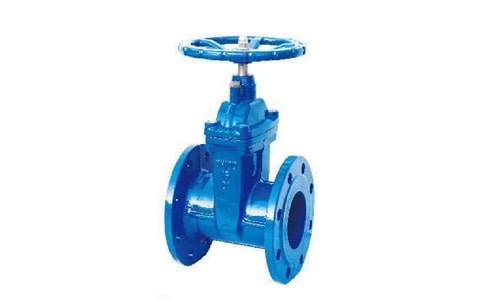

Van cổng gang ty chìm Wonil Hàn Quốc

Van cổng gang ty chìm Wonil Hàn Quốc

Van cổng gang được làm từ chất liệu gang, gang cầu, gang dẻo. Được sử dụng phổ biến trong hệ thống nước sạch, hệ thống truyền nước phòng cháy chữa cháy. Dòng van này sử dụng phổ biến trong hệ thống môi chất có độ ăn mòn không quá cao và nhiệt độ thấp. Bên ngoài được sơn thêm một lớp epoxy, giúp van có độ bền cao.

Van cổng inox ty chìm

Van cổng inox ty chìm tay vặn nối ren

Van cổng inox ty chìm tay vặn nối ren

Với chất liệu inox thì van cổng được chế tạo loại 304 hoặc 316. Được sử dụng trong hệ thống nước sạch, hệ thống khí nén. Hoặc sử dụng trong môi chất có độ ăn mòn, axit loãng, kiềm hoặc bazo… Dòng van có khả năng chống ăn mòn hóa học, không bị mài mòn bởi môi chất. Sản phẩm còn sử dụng thêm lớp gioăng làm kín PTFE chịu được nhiệt độ cao, lên đến 180 độ C.

Van cửa đồng ty chìm

Van cửa đồng ty chìm tay vặn nối ren

Van cửa đồng ty chìm tay vặn nối ren

Được chế tạo từ đồng, giúp van hoạt động trong môi trường nước sạch, những môi chất độ ăn mòn và nhiệt độ thấp. Được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy, hệ thống nước sính hóa.. Với độ bền cao và giá thành phải chăng nên được sử dụng trong hệ thống nước sinh hoạt gia đình, hệ thống nước dân dụng.

Mua van cổng ty chìm chính hãng ở đâu?

Van cổng ty chìm được biết đến là dòng van có tính phổ biến, được sử dụng rộng rãi trong nhiều nhà máy, hộ dân khác nhau. Tuy nhiên, để có thể lựa chọn được chất lượng tốt thì chúng ta cần lựa chọn một nhà cung cấp uy tín

Giữa các thương hiệu khác nhau, quý khách có thể tham khảo dòng van cổng ty chìm Wonil Hàn Quốc. Đây là một dòng van có phần khúc chất lượng cao, được Công ty TNHH TM Tuấn Hưng Phát phân phối độc quyền tại thị trường Việt Nam. Sản phẩm được nhiều khách hàng và nhà thầu đánh giá cao về chất lượng.

Chúng tôi là đơn vị chuyên cung cấp các thiết bị ngành nước, van công nghiệp, phụ kiện ống thép, van cửa Hàn Quốc, van cửa ty nổi, van cửa ty chìm, van bướm tay quay, van bướm tay gạt, van bi dồng, van bi inox… Hiện tại, chúng tôi đang là nhà phân phối độc quyền của van công nghiệp Wonil – Hàn Quốc. Và là đơn vị phân phối độc quyền van điều khiển KosaPlus – Hàn Quốc Haitima – Đà Loan.

Các sản phẩm đều được cam kết về chất lượng, chuẩn chính hãng. Và tất cả đều có đầy đủ giấy chứng nhận CO – CQ, Cataloge. Kèm theo đó là chế độ bảo hành lên đến 24 tháng, chính sách hỗ trợ 1 đổi 1 khi gặp lỗi từ nhà sản xuất. Hỗ trợ lắp đặt và vận chuyển nhanh nhất.

Để nhận được báo giá, hỗ trợ tốt và nhanh chóng. Quý khách hãy liên hệ ngay đến hotline hiển thị bên dưới. Để được hỗ trợ một cách tốt nhất.
