Van Bướm Inox 304 Inox 201 Inox 316

Van bướm inox được ứng dụng rất phổ biến trong các hệ thống công nghiệp bởi chất lượng tốt, độ bền cao. Để hiểu rõ hơn về van bướm inox, hãy theo dõi bài viết dưới đây.

Van bướm inox là gì?

Van bướm inox là một loại van có dạng cánh bướm được chế tạo hoàn toàn từ inox 210, 304 hoặc inox 316. Các chất liệu này rất phổ biến trong sản xuất các loại van công nghiệp như van bi, van cổng, van một chiều,…

Chức năng chính của van bướm inox là đóng mở, điều khiển dòng lưu chất trong đường ống bằng hoạt động của đĩa van. Chúng ta sử dụng các bộ điều khiển được lắp đặt trên tán van bướm để xoay đĩa van như dạng điều khiển tay gạt, tay quay, bộ điều khiển điện hoặc điều khiển khí nén.

Thông số van bướm inox

• Chất liệu van: Hoàn toàn từ inox 201, 304 hoặc 316
• Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350,…
• Loại điều khiển: Tay gạt, tay quay, điều khiển điện và điều khiển bằng khí nén
• Kiểu kết nối: Wafer, hoặc Clamp (đối với dòng vi sinh)
• Mức nhiệt hoạt động: tối đa 220 độ C
• Áp lực hoạt động tối đa 16bar
• Xuất xứ: Trung Quốc, Hàn Quốc

Cấu tạo van bướm inox

Bộ phận điều khiển

Các kiểu điều khiển có thể lắp đặt để vận hành van bướm inox gồm có:

• Tay gạt được làm từ inox, có lò xo đàn hồi và bộ phận để có thể giữ cố định góc mở.
• Tay quay vô lăng được dùng khi lắp đặt van bướm inox vào các đường ống có kích thước lớn.
• Bộ điều khiển điện sử dụng cho các ứng dụng cần sự tự động khóa.
• Bộ điều khiển khí nén cũng được dùng cho các ứng dụng tự động hóa.

Phần van bướm

• Thân van được đúc nguyên khối bằng inox và có thiết kế các lỗ bắt bulong để kết nối với đường ống.
• Cánh van (Đĩa van) có dạng tròn cũng được làm từ inox. Nó có chức năng ngăn chặn hoặc cho phép dòng lưu chất đi qua đường ống.
• Ty van được làm cùng chất liệu inox 210, 304 hoặc 316 có tác dụng truyền động làm xoay đĩa van.
• Gioăng làm kín của van bướm inox thường được làm từ cao su Teflon (PTFE) nhằm ngăn chặn sự rò rỉ của lưu chất khi đi qua van.

Nguyên lý hoạt động của van bướm inox

Về cơ bản, nguyên lý hoạt động của các loại van bướm inox đều là truyền động từ bộ điều khiển xuống ty van, từ đó làm xoay trục van.

Đối với loại tay gạt, tay quay thì có thể vận hành nhanh và điều chỉnh trực tiếp. Với bộ motor điện hoặc khí nén thì trục đóng vai trò dẫn động để xoay đĩa van đóng mở.

Ưu điểm và nhược điểm của van bướm inox

Ưu điểm

• Được chế tạo hoàn toàn từ inox nên mang lại khả năng chống oxy hóa và ăn mòn tốt. Vì vậy có thể ứng dụng trong nhiều hệ thống khác nhau.
• Có thể chịu được môi trường có nhiệt độ và áp suất cao.
• Độ bền cơ học cao, chịu được các tác động vật lý từ bên ngoài.
• Với các đầu điều khiển điện và khí nén giúp van bướm inox được vận hành nhanh chóng, dễ dàng mà không tốn sức lực.

Nhược điểm

• Giá van bướm inox cao hơn van bướm gang, nhựa.
• Nó có mức giới hạn về nhiệt độ, nếu dùng trong các môi trường có nhiệt độ cao hơn thì nên chọn van bướm thép, van bướm chịu nhiệt.
• Do vật liệu chế tạo là kim loại nên có khả năng gỉ sét sau thời gian dài sử dụng.
• Gioăng cao su rất cứng nên khi vận hành bằng tay cần nhiều lực hơn các loại van sử dụng gioăng EPDM, Viton, NBR,…

Ứng dụng của van bướm inox

• Lắp đặt van bướm inox trong các hệ thống, đường ống dẫn nước, chất lỏng.
• Có thể sử dụng trong các nhà máy xử lý nước thải, lưu chất có tính ăn mòn.
• Sử dụng trong các đường ống hệ thống sản xuất, khai thác khoáng,…
• Loại van bướm vi sinh có thể ứng dụng trong các hệ thống sản xuất thực phẩm, dược phẩm, đồ uống,…
• Lắp đặt van bướm inox làm việc trong môi trường khí nóng, khí nén.

Các loại van bướm inox mà chúng tôi đang cung cấp

Van bướm inox tay gạt

Ưu điểm

• Đóng mở nhanh bằng cách gạt tay gạt 90 độ.
• Dùng chủ yếu trong các đường ống kích thước DN50-DN200.
• Ứng dụng tốt trong nhiều đường ống dẫn nước.

Nhược điểm

• Nếu nhiệt độ trong đường ống quá cao có thể truyền nhiệt lên tay gạt.
• Đối với các đường ống có áp lực lớn thì việc vận hành gặp khó khăn, tốn sức lực nhiều hơn.

Thông số kỹ thuật

• Chất liệu: Toàn thân làm từ SUS304 / SUS316
• Điều khiển: Tay gạt đóng mở
• Kết nối: Dạng Wafer
• Áp lực làm việc: Tối đa 16bar
• Nhiệt độ hoạt động: ~180 độ C
• Kích thước: D50 – D300
• Xuất xứ: Trung Quốc

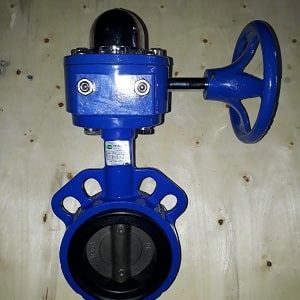

Van bướm inox tay quay

• Vận hành đơn giản, tiết kiệm sức lực với tay quay vô lăng.
• Có thể ứng dụng tốt trong các đường ống kích cỡ, áp suất lớn.
• Nhược điểm: Tốn nhiều thời gian để đóng mở hơn van bướm tay gạt.

Thông số kỹ thuật

• Chất liệu: 100% Thép không gỉ 304, 316
• Điều khiển: Tay quay vô lăng
• Kích thước: D50 – DN400
• Kết nối: Kiểu Wafer
• Nhiệt độ hoạt động: từ 0 đến 180 độ C
• Áp lực làm việc: 10bar, 16bar, 25 bar
• Xuất xứ: China

Van bướm inox điều khiển điện

• Là dòng van được đóng mở bằng động cơ điện, vận hành tự động mà không cần sức người.
• Phù hợp lắp đặt tại những hệ thống tự động hóa hoặc các vị trí lắp đặt khó tiếp cận trực tiếp để vận hành bằng tay.
• Sử dụng các nguồn điện áp thông dụng nên dễ dàng kết nối.
• Có thể thay thế các đầu điện có cùng thông số.
• Có 2 kiểu điều khiển để lựa chọn lắp đặt là van bướm inox điện điều khiển on off hoặc điều khiển tuyến tính.
• Bộ truyền động điện chất lượng có thể kể tới là Kosaplus của Hàn và Haitima Đài Loan.

Thông số kỹ thuật

• Chất liệu van: Inox 304, 316
• Điều khiển: Điều khiển điện
• Điện áp: 24v / 220v / 380v
• Dạng điều khiển: On Off – Tuyến tính
• Kết nối: Kiểu Wafer
• Nhiệt độ: -5 đến 220 độ C
• Áp lực làm việc: 16kg/cm2
• Thương hiệu: Kosaplus Korea / Haitima Taiwan
• Bảo hành: 12 tháng

Van bướm inox điều khiển khí nén

• Là loại van được đóng mở bằng khí nén với tốc độ chỉ từ 1-3s.
• Có 3 kiểu điều khiển có thể lựa chọn: Van bướm inox khí nén tác động đơn/ Van bướm inox khí nén tác động kép và van bướm inox khí nén điều khiển tuyến tính.
• Dòng van điều khiển này có giá thành thấp hơn khi lắp đặt bộ điều khiển điện cùng thông số.
• Đạt tiêu chuẩn IP67 kháng nước, chống bụi tốt.

Thông số kỹ thuật

• Kích thước van: DN50 – DN300
• Kiểu điều khiển: Điều khiển khí nén tác động đơn/ Điều khiển tác động kép/ Điều khiển tuyến tính
• Áp lực khí nén: 2 – 10 bar
• Kết nối: Wafer
• Mức nhiệt hoạt động: -5 -180 độ C
• Áp lực làm việc: Max 16bar
• Xuất xứ: Kosaplus Korea / Haitima Taiwan
• Bảo hành: 24 tháng

Van bướm inox vi sinh

Ưu điểm

• Bề mặt có độ nhẵn, bóng cao chuẩn vi sinh nên không tích tụ lưu chất, dễ dàng vệ sinh.
• Ứng dụng rộng rãi trong hệ thống sản xuất thực phẩm, dược phẩm,…
• Có các kích thước van dưới DN50 (Các loại van bướm khác kích thước từ DN50 trở lên).
• Kết nối đơn giản bằng dạng nối Clamp, nối hàn.

Nhược điểm:

• Không lắp đặt được trong các đường ống có kích thước lớn.
• Tính ứng dụng không đa dạng bằng các loại van bướm inox kể trên.

Thông số kỹ thuật

• Kích thước: DN15 – DN50
• Kết nối: Clamp
• Độ bóng: 1.6~3.2µm
• Đánh bóng: Ra0.4~0.8µm
• Nguồn gốc xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc.

Báo giá van bướm inox

Như bạn có thể thấy, có rất nhiều loại van bướm inox với kích thước khác nhau. Vậy nên để có báo giá van bướm inox chính xác thì bạn cần xác định được loại van phù hợp với hệ thống của mình. Nếu bạn còn phân vân khi lựa chọn, hãy liên hệ ngay với chúng tôi để được giúp đỡ.

Với hơn 15 năm kinh nghiệm cung cấp và lắp đặt các thiết bị van công nghiệp, chúng tôi tự tin mang lại giải pháp phù hợp nhất cho đường ống của bạn. Hiện tại chúng tôi đang cung cấp các loại van bướm Wonil chất liệu inox dạng tay gạt, tay quay và dòng điều khiển điện, khí nén của Kosaplus, Haitima với đầy đủ kích thước cho bạn lựa chọn.

Thông tin liên hệ tư vấn và báo giá: Hotline 0865.927.268 – email trung@tuanhungphat.vn

Tham khảo thêm sản phẩm Van bướm chịu nhiệt – Van bướm inox đồng tâm
