Y lọc – Y lọc rác – Lọc Y Nước

1 ReviewAdd Your Review



Y lọc nước, Y lọc rác

Chất liệu: Inox, thép, đồng

Kích thước: DN25 – DN500

Kiểu kết nối: Kết nối ren, kết nối mặt bích (Tiêu chuẩn: JIS 10K, BS PN10, BS PN16, ANSI class150)

Áp suất làm việc: 10bar, 16bar

Xuất xứ: China, Taiwan, Hàn Quốc

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá chi tiết!

Mô tả

Đối với một hệ thống đường ống khi hoạt động thì cần sự kết hợp ăn ý nhuần nhuyễn các thiết bị với nhau. Để có thể làm việc ổn định, tuổi thọ lâu dài luôn cần những thiết bị ngăn chặn loại bỏ những vật thể không mong muốn đi vào các van.

Nói cụ thể hơn chính là những việc Y lọc. Có chức năng loại bỏ rắc thải, cặn bã hoặc mảnh vụ rắn, để tạo được độ tinh khiết sạch và tạo điều kiện làm việc tốt trong các van ở phía sau.

Vậy thiết bị này là gì? Có đặc điểm như thế nào? Chúng ta cùng nhau đi tìm hiểu trong bài viết dưới đây cùng Tuấn Hưng Phát nhé!

Giới thiệu khái niệm Y lọc là gì?

Y lọc hay còn được gọi là lọc ý, có tên tiếng Anh đầy đủ là “Y Strainer”. Hình dạng bên ngoài giống như chữ Y và ở giữa có một màng ngắn đục lỗ gọi là tấm lọc. Chức năng chính là thiết bị để loại bỏ các chất rắn không muốn khỏi lưu chất, khí hoặc hơi nước nhờ vào lưới lọc.

Ngoài ra, lọc ý còn sử dụng để bảo vệ đồng hồ đo số nước, các loại công tơ điện, loại van như: van cầu, van bi hoặc van bướm. Và nó còn hạn chế rắc thải chui xuống dưới ống nước và gây tắc nghẽn hệ thống thải nước.

Bên cạnh đó, khi sử dụng thiết bị này nó sẽ lọc bớt được cặn thô. Từ đó, các thiết bị trên đường ống sẽ tránh được tình trạng kẹt trong lúc hoạt động.

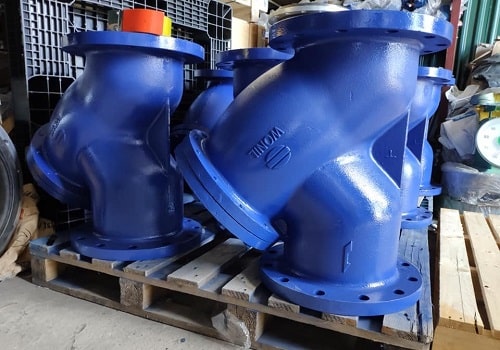

Y lọc gang Wonil Han Quốc

Y lọc gang Wonil Han Quốc

Lọc ý được làm từ chất liệu khác với kích thước khác nhau và dạng lắp đặt khác nhau. Thiết bị được sản xuất vàn nhập khẩu từ các nền công nghiệp hàng đầu Châu Á như: Hàn Quốc, Đài Loan hoặc Trung Quốc…. Mỗi sản phẩm đều đạt được nhiều kiểm định chất lượng, độ an toàn cao. Không gây ra hiện tượng chảy nổ và bảo vệ môi trường.

Đặc tính nổi bật và công dụng phổ biến của lọc y

  • Thiết bị chính là thành phần không thể thiếu trong hệ thống đường ống. Nó bảo vệ các thiết bị được lắp đặt ở phía sau thiết bị. Tránh được các thiệt hại tiềm tàng, hỏng hóc gây ra bởi bụi bẩn, rác, chất rắn không thể hòa tan được…
  • Sản phẩm sử dụng phổ biến trong hệ thống không yêu cầu lọc mịn hoặc phải vệ sinh thường xuyên.
  • Lắp đặt tại vị trí thường nguồn máy bơm. Giúp bảo vệ được máy bơm và các thiết bị phía sau khỏi các mảnh vụn trong bể chứa như: rác, mảnh vụn và xây dựng có thể còn trong quá trình thi công.
  • Khi lắp đặt thì y lọc được lắp đặt ở phía trước các dòng van điều khiển, thiết bị. Nhằm bảo vệ thiết bị gặp phải các vật thể đi vào phá hủy như: mặt hàn có thể bong ra trong quá trình hoạt động hoặc hóa chất ăn mòn.

Thông tin sản phẩm Y lọc

  • Thân thiết bị: Chế tạo từ inox, gang, đồng hoặc thép
  • Dải kích thước lắp đặt trong hệ thống: DN25 cho đến DN500
  • Dạng kết nối với hệ thống: lắp ren, mặt bích ( với tiêu chuẩn khác nhau).
  • Sử dụng trong áp suất” từ 10 bar, 16 bar
  • Nguồn gốc sản xuất: Trung Quốc, Đài Loan…
Y lọc gang Wonil Hàn Quốc

Y lọc gang Wonil Hàn Quốc

Cấu tạo và cơ chế hoạt động của Y lọc

Cấu tạo của lọc

Cấu tạo của lọc y khá là đơn giản, chúng ta cũng có thể hiểu ngay được nguyên lý hoạt động của sản phẩm qua sơ đồ cấu tạo như sau. Và thiết bị được lắp ráp từ những chi tiết chính sau đây:

Sơ đồ cấu tạo cơ bản của Y lọc rác

Sơ đồ cấu tạo cơ bản của Y lọc rác

Thân lọc y

Đối với phần thân lọc y thì được làm từ những chất liệu gang, inox, đồng hoặc là nhựa…. Thích hợp làm trong các môi trường khác nhau. Thân được thiết kế giống với chữ Y với bầu lọc với góc nghiêng 45 độ so với thân van. Đây chính là nơi chứa rác thải.

Thân lọc y có nhiệm vụ là liên kết với đường theo dạng lắp ren hoặc lắp bích. Giúp cho lưu chất đi qua một cách hoàn toàn và tránh rò rỉ, thất thoát.

Lọc Y inox 304 Wonil Hàn Quốc

Lọc Y inox 304 Wonil Hàn Quốc

Lưới lọc Y

Phần lọc y được làm từ chất liệu inox, có độ nghiêng 45 độ. Phần lưới này có thể tháo ra để vệ sinh thường xuyên, lấy rác, cặn. Mục đích chính khi sử dụng chính là cải thiện được độ sạch của lưu chất, kéo dài tuổi thọ của van. Giúp bảo vệ được máy bơm và đồng hồ đo lưu lượng, thiết bị khác.

Đối với dạng này chính là bộ phận tiếp xúc trực tiếp với dòng chất, giúp loại bỏ các tạp chất, cặn bã. Chi tiết này được làm từ chất liệu khác nhau. Nhưng đối với môi trường có độ ăn mòn cao, chứa nhiều tạp chất thì nên lựa chọn chất liệu inox, đảm bảo độ bền cao.

Mỗi lưới lọc đều có lỗ dưới, kích thước lưới cũng khác nhau. Và nó cho phép lọc các tạp chất khác nhau từ lớn đến bé. Nếu lỗ lưới quá bé thì nó sẽ ảnh hưởng đến tốc độ dòng chảy của y lọc.

Tháo lắp và vệ sinh Y lọc

Tháo lắp và vệ sinh Y lọc (Ảnh: Internet)

Đối với lưới lọc thì được chia ra làm 2 dạng khác nhau và mỗi dạng đều có đặc điểm riêng. Cụ thể như sau:

Lưới lọc đục lỗ
Tấm lưới lọc đục lỗ

Tấm lưới lọc đục lỗ

Loại này chế tạo bằng cách đục một số lượng lớn lỗ trên một tấm kim loại ( thép không gỉ). Các tấm kim loại được đục lỗ sau đó thì cuộn thành hình ống và hàn lại mép với nhau. Loại này thì tương đối thô, kích thước lỗ thường dao động từ 0,08mm cho đến 3,2mm. Vì vậy, lưới đục lỗ thì hợp để loại bỏ các mảnh vụn trong đường ống nói chung.

Lưới lọc đan
Tấm lưới dọc dạng đan

Tấm lưới dọc dạng đan

Là dạng lưới lọc được đan từ các sợi kim loại. Loại này có thể tạo ra kích thước lỗ nhỏ hơn nhiều so với dạng lưới đục lỗ. Kích thước lỗ nhỏ tới 0,07mm là có thể đạt được. Loại này được sử dụng để loại bỏ được các hạt nhỏ hơn so với dạng đục lỗ.

Nắp van

Chi tiết này sẽ được chế tạo giống với chất liệu làm thân van. Và kích thước van từ DN15 cho đến DN40 thì kích thước nắp van cũng như thế. Nắp van được kết nối theo dạng lắp ren, từ DN40 trở lên sẽ sử dụng dạng lắp bích và được kết nối với bulong, đai ốc.

Nắp van được sử dụng để tháo lắp lưới lọc trong công việc bảo trì, bảo dưỡng hoặc là thay thế.

Cơ chế làm việc của lọc ý

Cơ chế hoạt động của lọc y

Cơ chế hoạt động của lọc y

Cơ chế hoạt động của thiết bị hoàn toàn tự động và không phụ thuộc vào nguồn năng lượng cung cấp nào khác. Khi có dòng chảy đi qua thì lọc y sẽ tự động loại bỏ và lưu đọng các chất rắn, chất thải ở bầu lọc nhờ vào tấm lưới lọc có độ dày khác nhau.
Sau một thời gian hoạt động thì cần loại bỏ các chất thải ở bầu lọc, giúp cho hệ thống có thể hoạt động ổn định và không bị ảnh hưởng tới lưu lượng và tốc độ dòng chảy đi qua.

Điểm cộng và khả năng ứng dụng của y lọc

Điểm cộng nổi bật của lọc y

  • Loại thiết bị có khả năng hoạt động tự đồng hoàn toàn dựa vào lực chảy của dòng chảy. Từ đó, giảm thiểu được chi phí vận hành.
  • Thân van được chế tạo từ những chất liệu khác như như: gang, đồng, inox hoặc nhựa… Giúp cho thiết bị làm việc được trong những môi trường có lưu chất khác nhau.
  • Giá thành tương đối rẻ, thiết kế nhỏ gọn nên khi lắp đặt không chiếm nhiều diện tích lắp đặt.

Khả năng ứng dụng của lọc y

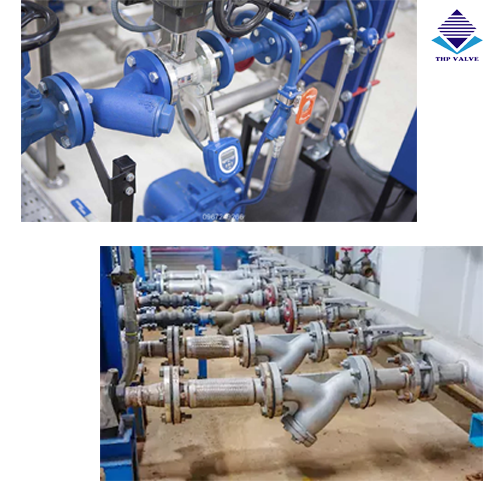

Ứng dụng thực tế của lọc y

Ứng dụng thực tế của lọc y

  • Được sử dụng phổ biến trong hệ thống nước, dùng lọc các mảnh vỡ và rác. Sử dụng phổ biến trong công nghiệp.
  • Đối với ngành công nghiệp dầu, hóa dầu. Thì thiết bị có đề kháng tuyệt vời để cơ khí hoặc sốc nhiệt.
  • Ứng dụng trong những môi trường có lưu chất có độ ăn mòn cao. Hoặc hệ thống có độ ô nhiễm lớn. Nên được sử dụng phổ biến trong ngành công nghiệp hóa chất, thực phẩm hoặc dược phẩm.
  • Lắp đặt phổ biến trong hệ thống xử lý nước, hệ thống bơm, đường ống dẫn nước…

Thương hiệu sản xuất Y lọc

Trên thị trường hiện nay, có rất nhiều lọc y đến từ các quốc gia khác nhau như: Hàn Quốc, Đài Loan, Malaysia…

Lọc y AUT – Malaysia

Hình ảnh lọc y AUT - Malaysia

Hình ảnh lọc y AUT – Malaysia

AUT là một thương hiệu nổi tiếng đến từ Malaysia. Thương hiệu đã khẳng định được tên tuổi và chỗ đứng trên thị trường Việt Nam. Thiết bị được sử dụng trong các công trình xây dựng, hệ thống đường ống cấp thoát nước, dẫn truyền chất. Sản phẩm được Tuấn Hưng Phát nhập khẩu trực tiếp nên chất lượng được đảm bảo, đa dạng mẫu mã và giá thành cạnh tranh nhất.

Lọc y Wonil – Hàn Quốc

Hình ảnh lọc y gang Wonil - Hàn Quốc

Hình ảnh lọc y gang Wonil – Hàn Quốc

Dòng lọc y được nhập khẩu trực tiếp từ Hàn Quốc với đầy đủ giấy tờ chứng nhận đi kèm. Thiết bị được chế tạo từ những chất liệu như: gang, inox… Có khả năng chịu nhiệt, chịu áp lực và khả năng chống ăn mòn rất cao. được sử dụng để loại bỏ các thành phần rác thải ra khỏi dòng chảy trước khi đưa vào thiết bị như: máy bơm, các dòng van công nghiệp, đồng hồ… Giúp bảo vệ an toàn cho thiết bị.

Hướng dẫn lắp đặt lọc y đúng quy chuẩn

Cách lắp đặt lọc y

Cách lắp đặt lọc y

Ở trên mỗi thân lọc y đều có hướng mũi tên, nó chính là hướng chảy của lưu chất. Cần phải xác định và lắp đặt đúng với hướng đó để cho lọc y có thể hoạt động tốt nhất.

Cần lắp đặt lọc y ở đầu nguồn của dòng chảy và trước các thiết bị như: máy bơm, van công nghiệp… Để có thể loại bỏ được rác thải trước khi đi đến các thiết bị khác.

Trong quá trình lắp đặt cần phải chú ý đo lường khoảng cách giữa 2 mặt bích của đường ống, để có thể lắp đặt vừa van. Cần sử dụng thêm miếng đệm giữa mặt bích và van. Để tăng độ kín cho hệ thống.

Kích thước mặt bích đường ống cần phải đồng nhất với kích thước mặt bích của van. Khi lắp thiết bị, người dùng có thể lắp đặt theo phương thẳng đứng, năm ngang ( tùy theo nhu cầu sử dụng).

Tùy thuộc vào đặc tính của lưu chất ở dạng lỏng, khí hoặc hơi mà lựa chọn hướng lắp đặt thích hợp. Không nên lắp đặt với dòng chảy hướng từ dưới lên. Vì lọc ý phải được lắp đặt với việc bầu lọc hướng xuống dưới và các mảng vỡ sẽ rơi xuống đường ống.

Cơ sở cung cấp Y lọc chất lượng

Công ty Tuấn Hưng Phát là đơn vị cung cấp và phân phối chính hãng các dòng y lọc được nhập khẩu trực tiếp từ các nước như: Hàn Quốc, Đài Loan, Malaysia,… Với những giấy tờ chứng nhận kèm theo. Từ đó, giúp cho người dùng có thể an tâm về nguồn gốc xuất xứ.

Quý khách có thể liên hệ với chúng tôi để được biết thêm thông tin về kích thước, chất liệu,…. Từ đó, giúp khách hành lựa chọn được dòng lọc y phù hợp với hệ thống của mình.

Ngoài ra, chúng tôi chuyên cung cấp các loại thiết bị ngành nước, van công nghiệp, van cổng, van bướm, van an toàn, phụ kiện đường ống thép, phụ kiện ống inox. Để được báo giá chính xác và nhận được sự tư vấn nhiệt tình từ nhân viên.
