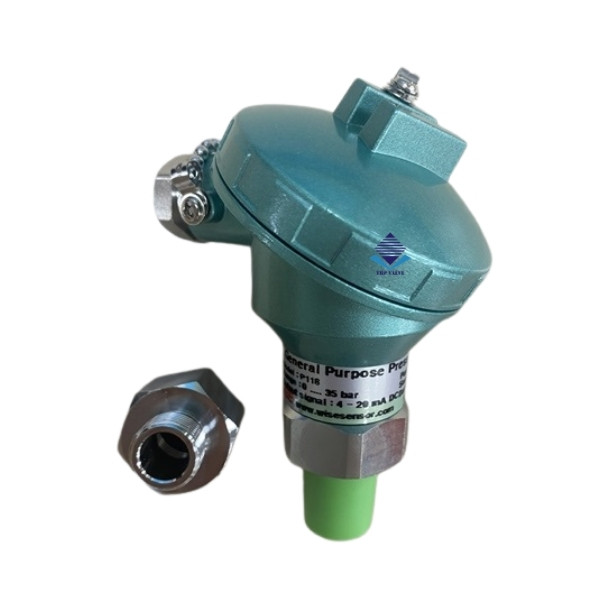

Cảm biến áp suất

Cảm biến áp suất có khả năng đo lường chính xác và chuyển đổi giá trị áp suất thành tín hiệu điện để truyền đến hệ thống điều khiển, đóng vai trò quan trọng nhằm đảm bảo quá trình vận hành diễn ra ổn định, an toàn và đạt hiệu quả cao. Cùng khám phá chi tiết về cảm biến đo áp suất trong bài viết dưới đây.

Cảm biến áp suất là gì?

Cảm biến áp suất được biết đến với nhiều tên gọi khác như cảm biến áp lực, cảm biến đo áp suất hay sensor áp suất,… là thiết bị đo có công dụng là giám sát, kiểm soát áp suất của dòng chảy trong các hệ thống tự động hóa.

Cảm biến đo áp suất được thiết kế đặc biệt để nhận giá trị áp suất của lưu chất và chuyển thành tín hiệu điện và truyền về hệ thống điều khiển trung tâm, tủ PLC. Nhờ đó, người vận hành có thể kiểm soát của hệ thống từ xa, kịp thời can thiệp những sự thay đổi về áp suất, dù là rất nhỏ.

Cảm biến áp suất được dùng để đo lường & kiểm soát áp suất

Thiết bị này có thể dùng cho hầu hết các loại lưu chất như nước, khí, dầu,… nên trong các hệ thống tự động của ngành dầu khí, ngành nước, hệ hơi,… sử dụng cảm biến đo áp suất rất nhiều.

Cảm biến áp suất dùng để làm gì?

Đúng như tên gọi, cảm biến áp lực là dùng cảm biến để báo áp suất. Nói cách khác, dòng cảm biến này có nhiệm vụ đo và giám sát áp suất trong các hệ thống đường ống, bồn chứa và thiết bị công nghiệp.

Cảm biến đo áp suất giúp hệ thống vận hành ổn định

Áp suất được thiết bị ghi nhận và truyền tín hiệu về hệ thống điều khiển để:

• Giám sát áp suất theo thời gian thực tại trung tâm điều khiển.
• Điều khiển máy bơm, các loại van điều khiển hoặc thiết bị tự động hóa.
• Bảo vệ hệ thống khỏi các tình trạng sụt áp, quá áp.
• Duy trì áp suất ổn định khi vận hành hệ thống.
• Kịp thời phát hiện các sự cố rò rỉ, tắc nghẽn, hư hỏng thiết bị, giảm thiểu rủi ro khi vận hành.
• Nâng cao hiệu quả vận hành và giảm chi phí bảo trì các thiết bị khi sử dụng.

Thông số cảm biến đo áp suất

Cấu tạo & Nguyên lý hoạt động

Cấu tạo

Cấu tạo cảm biến áp suất

• Thân cảm biến được làm từ inox, thiết kế với 2 đầu nối dạng ren, mặt bích hoặc nối clamp. Phần thân có nhiệm vụ bảo vệ các linh kiện bên trong và kết nối vào hệ thống đường ống.
• Màng cảm biến là bộ phận tiếp xúc trực tiếp với môi chất. Bộ phận này có nhiệm vụ chịu tác động của áp suất và truyền tín hiệu tới bộ phận cảm biến bên trong.
• Mạch xử lý tín hiệu là bộ phận cảm biến bên trong, là một mạch điện tử có nhiệm vụ nhận tín hiệu từ màng cảm biến. Sau đó tiến hành xử lý và chuyển đổi thành tín hiệu đầu ra theo tiêu chuẩn như 4-20mA, 0-10V.
• Bộ phận làm kín là các loại gioăng làm kín giữa các bộ phận liên kết, có nhiệm vụ ngăn chặn rò rỉ lưu chất, bảo vệ cảm bảo khỏi hơi ẩm, bụi bẩn,…
• Cáp/ Đầu nối điện là bộ phận dây dẫn, có nhiệm vụ truyền tín hiệu từ thiết bị cảm biến đến tủ điều khiển, PLC hay các hệ thống điều khiển trung tâm.

Nguyên lý của cảm biến áp lực

Sensor áp suất hoạt động dựa trên nguyên lý chuyển đổi áp suất của chất lỏng hoặc chất khí thành tín hiệu điện để phục vụ cho việc đo lường, giám sát và điều khiển. Khi áp suất tác động lên màng cảm biến, màng sẽ bị biến dạng 1 lượng tỉ lệ với giá trị áp suất. Sau đó bộ phận cảm biến ghi nhận áp suất và chuyển tín hiệu tới mạch xử lý.

Mạch xử lý tín hiệu bên trong sẽ chuyển đổi sự thay đổi thành tín hiệu đầu ra theo tiêu chuẩn để truyền tới bộ điều khiển, hệ thống giám sát.

Nhờ nguyên lý này, sensor áp suất giúp đo chính xác áp suất trong nhiều môi trường khác nhau, được ứng dụng rộng rãi trong nhiều ngành, lĩnh vực công nghiệp.

Các loại cảm biến đo áp suất thông dụng

Cảm biến đo áp suất dùng để đo và chuyển đổi giá trị áp suất của chất lỏng hoặc chất khí thành tín hiệu điện phục vụ cho việc giám sát và điều khiển. Dựa vào phương pháp đo, cảm biến áp lực được chia thành nhiều loại khác nhau.

Các loại cảm biến áp lực thông dụng

1. Cảm biến áp suất tuyệt đối là thiết bị cảm biến đo áp suất dựa trên mốc chân không tuyệt đối (0 Pa), do đó không bị ảnh hưởng bởi áp suất khí quyển và thường được sử dụng trong các hệ thống chân không, đo áp suất khí quyển hoặc động cơ ô tô.
2. Cảm biến áp suất tương đối, hoạt động bằng cách đo áp suất so với áp suất khí quyển hiện tại. Khi áp suất cần đo bằng áp suất khí quyển thì cảm biến sẽ hiển thị giá trị bằng 0. Đây là loại cảm biến được sử dụng phổ biến nhất trong các hệ thống cấp nước, khí nén và thủy lực.
3. Cảm biến áp suất chênh áp là loại cảm biến có hai cổng đo để xác định sự chênh lệch áp suất giữa hai vị trí khác nhau. Loại cảm biến này thường được ứng dụng trong đo lưu lượng chất lỏng, giám sát bộ lọc và kiểm soát áp suất trong phòng sạch.

Ngoài cách phân loại theo phương pháp đo, cảm biến đo áp suất còn được phân loại theo nguyên lý hoạt động hoặc cấu tạo.

1. Cảm biến áp suất điện từ sử dụng nguyên lý cảm ứng điện từ để chuyển đổi sự thay đổi áp suất thành tín hiệu điện, thường được ứng dụng trong các thiết bị chuyên dụng.
2. Cảm biến áp suất dạng màng sử dụng một màng đàn hồi để biến đổi áp suất thành độ biến dạng, sau đó chuyển thành tín hiệu điện. Nhờ có độ nhạy cao và khả năng đo chính xác, loại cảm biến này được sử dụng rộng rãi trong các lĩnh vực công nghiệp, y tế, thực phẩm và dược phẩm.

Ưu điểm của cảm biến đo áp suất

Trong các hệ thống, việc kiểm soát áp lực mang lại tính an toàn, giảm thiểu rủi ro khi vận hành hệ thống. Và cảm biến áp suất mang lại các ưu điểm nổi bật sau:

• Nhận tín hiệu tốt, phản ánh áp suất với độ chính xác cao, giúp người vận hành nắm bắt áp suất cụ thể của hệ thống.
• Giúp phát hiện các sự cố kịp thời khi có sự thay đổi về áp suất, từ đó kịp thời can thiệp, xử lý và giảm thiểu rủi ro.
• Được thiết kế để kết nối với PLC, các tủ điều khiển, trung tâm điều khiển,… cho phép kiểm soát từ xa.
• Các tín hiệu đầu ra thông dụng như tín hiệu analog 4-20mA, 0-10V,…
• Được chế tạo từ inox có độ bền bỉ cao, đáp ứng tốt nhiều điều kiện môi trường khác nhau.
• Phù hợp với nhiều lưu chất như nước, khí, dầu, hóa chất, hơi, đáp ứng các hệ thống công nghiệp hiện nay.
• Độ bền cao giúp giảm thiểu chi phí bảo trì, sửa chữa và nâng cao hiệu quả vận hành.

Ứng dụng cảm biến áp lực trong các ngành công nghiệp

Nhờ khả năng đo lường chính xác và cho phép kiểm soát áp suất từ xa, thiết bị cảm biến này được dùng trong nhiều lĩnh vực khác nhau.

Ứng dụng sensor áp suất trong các ngành công nghiệp

Cụ thể:

• Trong hệ thống thủy lực và khí nén, cảm biến áp lực giúp giám sát áp suất dầu, khí nén.
• Trong hệ thống máy bơm, trạm bơm, sensor áp suất giúp duy trì áp lực nước, điều khiển bơm tự động theo áp suất.
• Trong các hệ thống hơi, thiết bị cảm biến giúp theo dõi chính xác áp suất hơi, đảm bảo an toàn khi vận hành và tránh các rủi ro như nổ lò hơi,…
• Trong hệ thống HVAC, cảm biến được sử dụng để kiểm soát áp suất trong hệ thống điều hòa không khí, thông gió và làm lạnh.
• Trong ngành thực phẩm và đồ uống, vật liệu inox 304 giúp thiết bị cảm biến đáp ứng yêu cầu vệ sinh, dùng trong các dây chuyền sản xuất, chiết rót,…
• Trong ngành hóa chất, xử lý nước, sensor áp lực giúp người vận hành dễ dàng kiểm soát áp suất trong các bồn chứa, đường ống dẫn truyền lưu chất, đảm bảo an toàn khi vận hành.

Địa điểm cung cấp cảm biến đo áp suất chính hãng, chất lượng tốt

Thiết bị cảm biến trên thị trường có rất nhiều loại và được nhập khẩu từ nhiều thương hiệu khác nhau với mức giá đa dạng. Để đảm bảo thiết bị đo lường chính xác với độ bền cao, cần lựa chọn đúng loại cảm biến áp suất chính hãng từ nhà cung cấp uy tín.

Thiết bị cảm biến áp suất nhập khẩu chính hãng, giá tốt

Vanphukien.com hiện đang cung cấp nhiều model cảm biến đo áp suất của thương hiệu Woteck, Wise,… với nhiều kích thước, kiểu kết nối và tín hiệu đầu ra. Với hơn 17 năm hoạt động trong ngành, chúng tôi tự tin cung cấp các loại thiết bị cảm biến giá tốt với sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp.

Nói chung, cảm biến áp suất rất cần thiết cho các hệ thống công nghiệp hiện nay, giúp giảm thiểu rủi ro khi vận hành. Nếu quý khách đang quan tâm và cần lựa chọn loại cảm biến phù hợp cho hệ thống của mình, hãy liên hệ ngay với chúng tôi qua hotline 0865.927.268 để nhận tư vấn và báo giá chi tiết.
