Đồng Hồ Lưu Lượng Nước Thải Điện Tử

Hiện nay, dòng đồng hồ nước điện tử đang là thiết bị không thể thiếu được trong hệ thống công nghiệp và cuộc sống hiện đại. Vậy đồng hồ nước điện tử là thiết bị như thế nào? Chúng có đặc điểm cấu tạo, tính ứng dụng và các loại của dòng đồng hồ này như thế nào? Bạn cùng Tuấn Hưng Phát đi tìm hiểu trong bài viết dưới đây.

Tổng quan về đồng hồ nước điện tử

Đồng hồ nước điện tử hay còn được gọi là đồng hồ đo lưu lượng nước điện tử. Là một thiết bị sử dụng để cảm biến điện tử, giúp đo lưu lượng nước chảy qua đồng hồ. Cho người dùng biết được lưu lượng tức thì, lưu lượng tổng từ khi lắp đặt đồng hồ.

Dòng đồng hồ này sử dụng tín hiệu điện đo đưa ra được các thông số, kết quả đo lên màn hình hiển thị thông qua màn hình LED LCD. Được kết nối tín hiệu điện giúp kết nối với phòng điều hành từ ca, giúp người dùng kiểm soát được lưu lượng thông qua máy tính hoặc các thiết bị di động.

Đối với dòng đồng hồ này thường được sử dụng ở các nhà máy có hệ thống xử lý nước thải trong khu công nghiệp, hệ thống chung cư, đô thị. Lắp đặt và sử dụng trong nhà máy giấy, dây chuyền chế biến đồ uống, sản xuất thực phẩm, dược phẩm hoặc hệ thống đường ống có độ ăn mòn cao.

Loại đồng hồ này đang được chúng tôi nhập khẩu và phân phối các loại đồng hồ đo nước điện tử đến từ những quốc gia nổi tiếng như: Hàn Quốc, Đài Loan, Malaysia…

Thông số đồng hồ nước điện tử

Thông số kỹ thuật

• Kiểu: Điện từ
• Số liệu đo được: lưu lượng tổng, lưu lượng tức thời và tốc độ dòng chảy
• Kích thước đường ống lắp trong hệ thống: DN25 cho đến DN600
• Độ sai số: ± 0,5%
• Chế tạo từ chất liệu: PTFE chịu nhiệt, chịu ăn mòn. Hoặc hestayoy, titan chịu tính axit.
• Phân loại đồng hồ: phiên bản compact và phiên bản remote.
• Cấp độ bảo vệ: IP68
• Điện áp: 220VAC, 24V DC/AC
• Tín hiệu ra: Analog 4÷20mA/hart protocol, tín hiệu xung
• Loại màn hình hiển thị: LCD; 16 ký tự
• Nhiệt độ làm việc: Max 180ºC
• Bảo hành: 12 tháng
•  Nhập khẩu trực tiếp: Đài Loan, Hàn Quốc, Malaysia, Trung Quốc
• Kiểm định theo yêu cầu.

Cấu tạo của đồng hồ nước điện tử

Đối với dòng đồng hồ nước điện từ, được lắp ráp từ 2 bộ phận chính: màn hình hiển thị và thân đồng hồ.



Phần mặt hiển thị

Đây là phần hiển thị các thống số qua màn hình LED. Giúp cho chúng ta dễ dàng quan sát được lưu lượng tổng; lưu lượng tức thời; tốc độ của dòng chảy với những đơn vị khác nhau như: m3/h; m3/s,… Mặt hiển thị là nơi chứa những linh kiện quan trọng như; bảng mạch, bộ hiển thị, bộ đếm, bộ chuyển đổi tín hiệu…

Mặt đồng hồ được gắn trực tiếp với phân thân. Loại này được gọi là màn hình liền, hay tên tiếng Anh là Compact. Loại tiếp theo là màn hình rời, được kết nối với phần thân thông qua dây truyền. Được gọi là đồng hồ nước điện từ màn hình rời, tên tiếng Anh là Remote.

Phần thân đồng hồ

Với phần thân có thiết kế dạng ống rỗng hình tròn, bên trong không có vật cản bên trong. Đối với lòng trong của đồng hồ sẽ được gắn các cảm biến để thông báo kết quả lên màn hình hiển thị.

Phần thân được thiết kế dạng lắp bích ở hai bên nên thuận tiện cho việc tháo lắp, bảo dưỡng. Bên cạnh đó, phần thân được làm từ chất liệu gang, inox, cacbon. Với sử dụng thêm lớp gioăng PTFE có độ bền cao. Nhờ các đặc điểm này thích hợp sử dụng cho các môi trường như: nước, nước thải, hóa chất có độ ăn mòn cao…

Các phiên bản đồng hồ nước điện tử

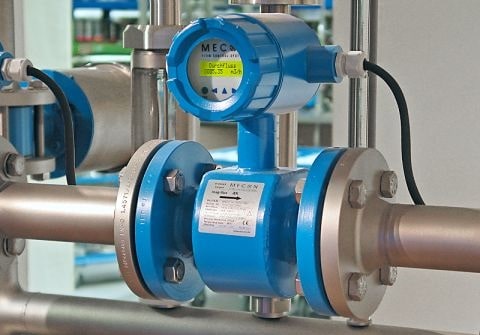

Đồng hồ nước điện tử Compact

Dòng đồng hồ này có sensor (hay còn được gọi là cảm biến) và màn hình LCD hiển thị thông số gắn liền. Hiểu một cách đơn giản là: màn hình được gắn liền, cố định với phần thân của đồng. Đây là phiên bản được ưa chuộng và được sử dụng phổ biến trong nhiều hệ thống đường ống hiện nay.

Đồng hồ nước điện tử Remote

Có một số loại đồng hồ nước điện từ dạng màn hình rời, người dùng có thể lựa chọn được chiều dài dây dẫn. Giúp thuận tiện lắp đặt trong những vị trí sâu như hố ga, đường ống châm ngầm. Thuận tiện cho việc quan sát lưu lượng dòng chảy. Loại đồng hồ này được sản xuất theo tiêu chuẩn kháng nước IP68. Nên có thể lắp đặt đồng hồ ở độ sâu 1m, chịu được nước.

Đồng hồ đo lưu lượng nước điện tử màn hình rời có dây kéo dài thuận tiện cho việc lắp đặt ở những hệ thống có tính độc hại, khó quan sát trực tiếp. Kết nối màn hình và thân bằng dây tín hiệu kháng nhiễu. Lõi dây được bọc dây bạc chống nhiễu để không bị ảnh hưởng tới kết quả đo.

Một số loại đồng hồ nước điện tử

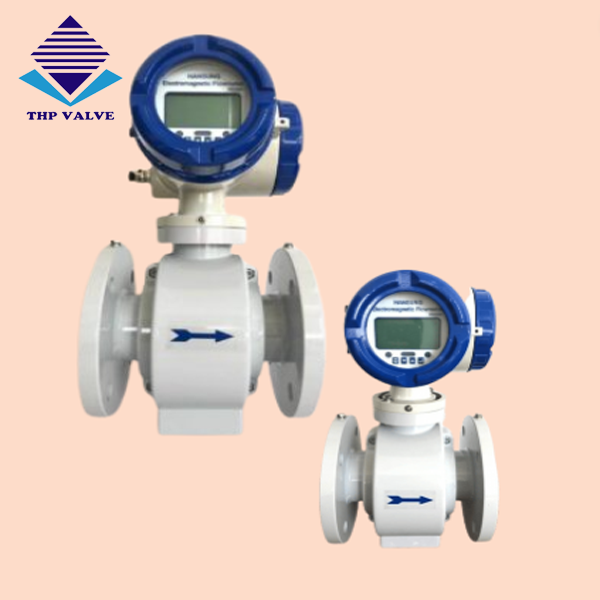

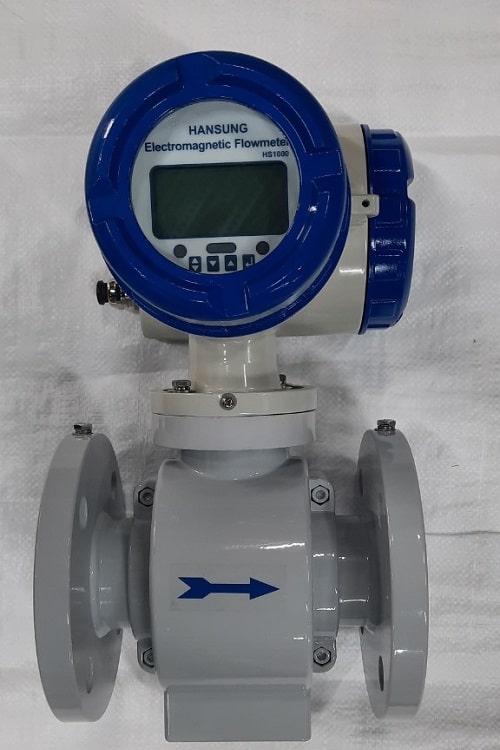

Đồng hồ nước điện từ Han Sung Hàn Quốc

Thông số kỹ thuật

• Mô hình: HS1000
• Chất liệu thân: Hợp kim nhôm
• Chất liệu bích: Thép Carbon
• Tiếp điểm điện cực: SUS316L
• Lớp lót: FEP
• Điện áp: 220vAC
• Truyền thông: RS485
• Tín hiệu In: 4 – 20mA
• Tín hiệu Out: 4 – 20mA
• Sai số: 0.2 – 0.5%
• Nhiệt độ: -10 đến 150 độ C
• Áp lực: PN16
• Xuất xứ: HanSung Hàn Quốc

Đặc điểm của đồng hồ nước điện tử Hansung

Dòng đồng hồ đo lưu lượng nước Hansung có ưu điểm là: thiết bị cảm biến, sử dụng loại inox 316, chịu được các loại hóa chất ăn mòn. Với những hệ thống có yêu cầu cao hơn thì ta có thể lựa chọn tiếp điểm làm từ chất liệu titan, tantalum hoặc là platinum. Đây đều là những chất liệu vô cùng tốt trong công nghiệp. Nó có khả năng chống ăn mòn cực cao. Sử dụng được trong hệ thống có đường ống hóa chất ăn mòn có độ đậm đặc, đặc thù.

Bên cạnh đó, lớp lót của đồng hồ đo nước điện tử Hansung còn sử dụng FEP. Loại này có khả năng chống ăn mòn, độ mài mòn khi sử dụng trong dòng lưu chất hóa chất, lưu chất dạng hạt. Hơn hết, lớp lót này hoạt động trong môi trường có nhiệt độ cao. Được đánh giá tốt hơn so với loại PTFE.

Đặt biệt là thân đồng hồ nước điện tử này có chất liệu thân hợp kim nhôm cực kỳ bền và nhẹ. Đối với loại đồng hồ này thì phần thân được làm từ thép cacbon thông thường.  Đồng hồ nước điện tử Hansung cũng có loại màn hình rời hay dây nối dài để kết nối lắp đặt tại các vị trí hố sâu. Với tiêu chuẩn kháng nước IP68, đồng hồ có thể lắp đặt dưới nước ở độ sâu 1m. Trong các trường hợp yêu cầu cao hơn, khách hàng hãy liên hệ trực tiếp để được tư vấn chi tiết.

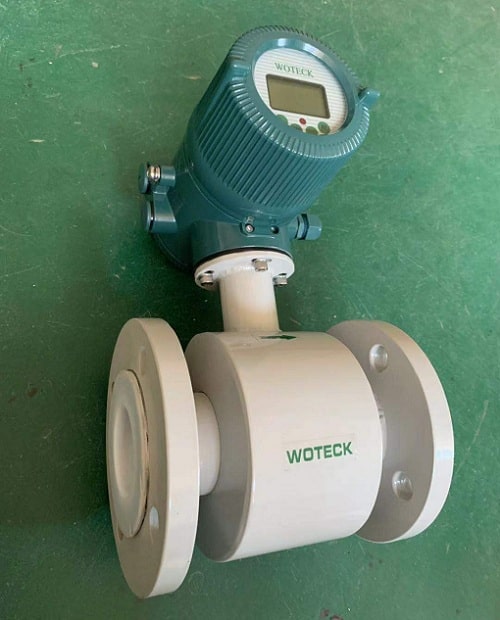

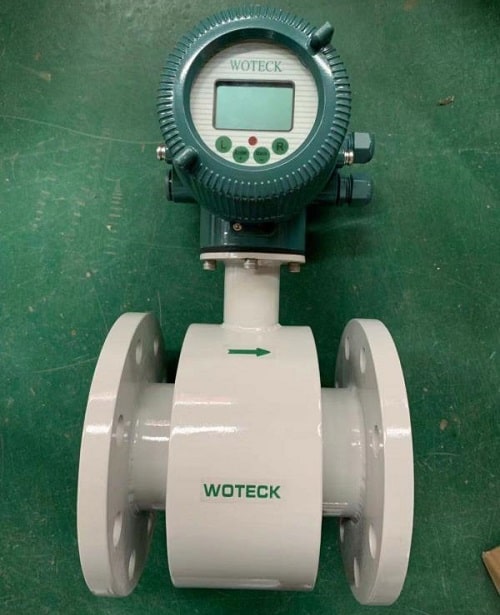

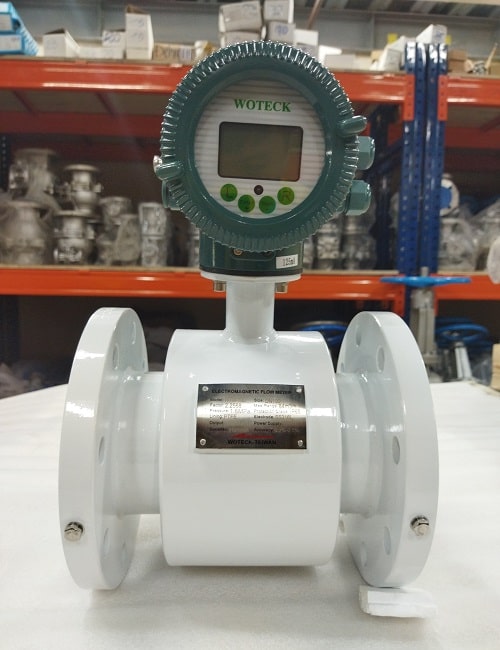

Đồng hồ nước điện tử Woteck Đài Loan

Thông Số Kỹ Thuật:

• Chất liệu: Thân thép
• Tiếp điểm: SUS 316
• Lớp lót: PTFE
• Kết nối: Mặt Bích
• Áp lực: PN16
• Nhiệt độ: -10 ~ 150 độ C
• Điện áp: 220V AC
• Truyền thông: Modbus RS485
• Sử dụng loại tín hiệu: 4-20mA
• Phiên bản: Compact
• Cấp bảo vệ: IP65
• Xuất xứ: Woteck Đài Loan.

Đồng hồ đo nước điện tử Woteck là sản phẩm đến từ Đài Loan. Ưu điểm lớn nhất của dòng đồng hồ này là chất lượng tốt, giá thành phải chăng. Các tiếp điện cực được làm từ chất liệu inox 316, sử dụng lớp lót PTFE.

Đồng hồ của thương hiệu Woteck được sử dụng phổ biến trong môi trường nước thải, môi trường hóa chất có độ ăn mòn. Nhờ đặc điểm về giá thành, chất lượng nên loại đồng hồ được bán trên thị trường.

Dòng sản phẩm đồng hồ nước điện từ Woteck luôn có sẵn số lượng lớn từ kích thước DN25 – DN300. Với nhiều yêu điểm nổi bật, hiện tại sản phẩm đang được thị trường rất đón nhận và là một trong những mặt hàng chủ đạo của công ty Tuấn Hưng Phát.

Đồng hồ nước điện tử dạng Tuabin

Thông số kỹ thuật

• Chất liệu thân: Inox 316
• Chất liệu tuabin: Inox 316
• Dạng đo: turbine (Cánh quạt)
• Kiểu nối: mặt bích
• Tiêu chuẩn: DIN
• Nguồn điện: 24VDC / Pin
• Tiêu chuẩn bảo vệ: IP65
• Màn hình hiển thị: LCD
• Tín hiệu analog in – our: 4~~20 mA
• Loại tín hiệu truyền thông: Modbus RS485.
• Thương hiệu: Woteck
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng

Đối với dòng đồng hồ điện tử dạng tuabin được đo theo phương pháp tuabin nhưng nó vẫn có tín hiệu điện tử như dòng đồng hồ đo nước điện tử. Loại đồng hồ nước điện tử chỉ sử dụng cho dòng lưu chất có độ dẫn điện 5μs/cm. Đối với những hệ thống có dòng lưu chất không dẫn điện thì ta sử dụng dạng tuabin.

Tuy nhiên, loại đồng hồ này có một nhược điểm là không thể xuất được tín hiệu ra. Nên loại đồng hồ tuabin được ra đời để sử dụng cho dòng lưu chất không dẫn điện

Với những đặc điểm trên thì đồng hồ được sử dụng để đo lường được dạng nước tiết khiết, nước RO. Những loại lưu chất không có tính chất dẫn điện cao.

Lưu ý khi lắp đặt đồng hồ nước điện tử

Để lắp đặt đồng hồ đo lưu nước điện từ chính xác, chúng ta cần chú ý đến một vài điểm sau:

Lưu ý khi lắp đặt đồng hồ đo nước điện tử

Khi lắp đặt và sử dụng đồng hồ đo lưu lượng nước điện từ chúng ta cần lưu ý một số điểm sau:

• Môi chất sử dụng đồng hồ, chất lỏng có độ dẫn điện lớn hơn 5μs/cm. Với chất lỏng có độ dẫn điện thấp, đồng hồ sẽ không đo được lưu lượng dòng chảy bằng công nghệ cảm biến điện từ.
• Khi lựa chọn đồng hồ đo nước thải điện tử ta cần lưu ý đến đặc tính của lưu chất. Cần lựa chọn chính xác lớp lót, chất liệu điện cực và nhiệt độ hoạt động phù hợp nhất.
• Nếu lưu chất là dạng hạt rắn, chất rắn. Phạm vi tốc độ dòng chảy phù hợp nhất chính từ 1 – 3m/s. Nếu tốc độ dòng chảy lớn hơn thì cần lắp đặt kích thước đường ống lớn. Thuận tiện cho việc điều chỉnh đúng dải tốc độ thích hợp. Với sự mài mòn của lớp lót, điện cực bởi chất rắn sẽ hạn chế tối đa. Còn tốc độ dòng chảy bén hơn 1m/s, cần thu hẹp đường ống để đồng hồ đo nước đo được giá trị chính xác nhất.
• Đồng hồ nước điện từ sử dụng công nghệ cảm biến điện từ để đo tốc độ dòng chảy của môi chất qua đồng hồ. Để đồng hồ đưa ra được kết quả chính xác nhất. Nên khi lắp đồng nước cần phải cung cấp nước ngập trong đường ống. Mặt khác tốc độ dòng chảy của nước càng ổn định thì độ chính xác của đồng hồ nước điện tử khi đo sẽ cho kết quả càng cao.
• Đường ống dẫn từ các vị trí gấp khúc hoặc có đoạn cong thì chiều dài đồng hồ cần có là gấp 5 lần so với đường kính ống. Giúp dòng chảy môi chất ổn định và đồng hồ đo lưu lượng nước điện từ cho kết quả đo chính xác nhất.

Cách lắp đặt đồng hồ đo lưu lượng điện tử

• Đồng hồ nước điện tử cần lắp đặt tại các vị trí khô ráo và có mái che tránh ánh nắng trực tiếp và mưa. Không lắp đặt đồng hồ nước kiểu điện từ tại các vị trí ẩm ướt để tránh rò điện và làm hư hỏng bo mạch khi bị vào nước.
• Cần lắp đồng hồ nước một cách chính xác, đúng hướng chảy của dòng lưu chất. Không nên quay mặt hiển thị của đồng hồ nước điện tử vào nơi khó quan sát. Đồng hồ nước trong trường hợp cần lắp đặt theo chiều ngược để dễ dàng quan sát hãy liên hệ ngay nhà cung cấp để được hướng dẫn cách cài đặt điều chỉnh đổi chiều đo dòng chảy trong phần mềm cài đặt của đồng hồ đo lưu lượng.
• Đối với trường hợp lắp đặt đồng hồ ở dạng đứng. Hướng chảy của môi trường trong đồng hồ bắt buộc phải chảy theo chiều từ dưới lên. Vì lưu chất đi từ trên xuống, làm tốc độ dòng chảy không ổn định. Làm cho đồng hồ đo lưu lượng không chính xác và độ sai số lớn.
• Khi lắp đặt loại đồng hồ đo lưu lượng nước điện từ này, cần thiết phải nối đất thiết bị. Điều này không chỉ quan trọng trong an toàn thiết bị điện còn tránh trường hợp đồng hồ đo lưu lượng bị nhiễu tín hiệu từ, từ lưu chất và nguồn điện dò ra vỏ thiết bị.
• Kết nối đồng hồ với các thiết bị ngoại vi cần kết nối chính xác các chân tín hiệu theo sách hướng dẫn hay các chỉ dẫn của người có chuyên môn. Việc kết nối sai có thể khiến bo mạch bị chập cháy hoặc hư hỏng.

Cách sử dụng đồng hồ nước điện tử

• Cung cấp đúng nguồn điện áp cho phép của đồng hồ. Nguồn điện cần ổn định theo đúng thông số yêu cầu. Đối với một số loại đồng hồ nước điện tử sử dụng pin cần thay pin đúng quy định và khuyến cáo của nhà cung cấp, cho dù đồng hồ vẫn hoạt độ bình thường. Việc này giúp đảm bảo nguồn điện áp ổn định và tăng tuổi thọ của sản phẩm.
• Đối với các đường ống dẫn là nhựa, hay các đường ống kích thước đồng hồ lớn, trọng lượng lớn, cần lắp đặt và gia cố hệ thống bệ đỡ cho thiết bị.
• Với những đường ống dẫn nước, chất lỏng cổng nghiệp mới, có công suất máy bơm lớn. Hay hệ thống có độ rung lớn, cần kết nối đồng hồ với các thiết bị chống rung, khớp nối mềm chống rung để bảo vệ đồng hồ khi hoạt động. Bên cạnh đó, đường ống có chiều dài, ống dẫn kim loại cần phải lắp đặt với khớp nối giãn nở. Điều này bảo vệ được thiết bị trong đường ống không bị giãn nở vì nhiệt.
• Lắp đặt đồng hồ đúng tiêu chuẩn, áp lực cũng như nhiệt độ cho phép hoạt động của đồng hồ đo lưu lượng nước điện từ. Đối với dòng đồng hồ đo nước điện tử Woteck thì chúng hoạt động trong môi trường có áp lực 16 bar và mức nhiệt tối đa 150 độ C.

Lựa chọn đồng hồ nước điện tử

Để lựa chọn loại đồng hồ nước điện từ phù hợp chúng ta cần lưu ý đến nhu cầu thực tế. Đồng hồ nước điện từ ưu điểm nổi bật nhất chính là có thể đo và xuất tín hiệu qua cổng RS485. nếu nhu cầu không thực sự cần thiết để thiết lập hệ thống truyền thông, chúng ta có thể chọn lựa loại đồng hồ nước dạng cơ.

Khi lắp đặt cho hệ thống thước thải, hệ thống nước chôn ngầm. Các hệ thống cần kéo dây màn hình rời lúc này ta chọn đồng hồ nước điện tử dạng màn hình rời. Với chiều dài dây dẫn có thể lên tới 100m. Tín hiệu không bị suy hao, nên loại đồng hồ nước này là lựa chọn phù hợp nhất.

Trong điều kiện môi chất chứa tạp chất ăn mòn cao. Đồng hồ nước điện từ còn chọn lựa vật liệu điện cực và lớp lót cao cấp để đáp ứng cho từng nhu cầu cụ thể. Lớp lót EPDM, PTEF, FEP.. hay chất liệu điện cực: Inox 316, inox 316L, titanium, tantalum hay platinum.

Với chất liệu không có tính dẫn điện như nước tính khiết. Chúng ta chọn lựa sản phẩm đồng hồ nước điện tử dạng tuabin. Chúng vẫn có xuất tín hiệu giao tiếp qua cổng RS485 hay tín hiệu xung đáp ứng cho nhu cầu của khách hàng.

Đồng hồ đo lưu lượng nước điện tử lắp đặt ở đâu?

Đồng hồ đo nước điện tử đo được lưu lượng tổng, lưu lượng tức thời và tốc độ dòng chảy. Nên thiết bị được lắp đặt phổ biến ở nhiều hệ thống khác nhau như:

• Sử dụng phổ biến trong hệ thống xử lý nước thải, đo lưu lượng nước thải sinh hoạt.
• Hoạt động trong môi trường nước thải chứa các chất thể rắn, hạt.
• Lắp đặt và sử dụng phổ biến trong hệ thống cấp nước ở toàn nhà, PCCC, cấp nước ở khu vực…
• Phổ biến trong hệ thống áp lực cao như: hệ thống bơm cao cấp…
• Hoạt động trong hệ thống có đặc tính ăn mòn như: hóa chất, lưu chất có độ ăn mòn, axit…
• Ứng dụng trong nhà máy sản xuất giấy, dây chuyền sản xuất thực phẩm…

Ưu điểm của đồng hồ lưu lượng nước điện tử

Loại đồng hồ đo lưu lượng nước này có nhiều ưu điểm như:

• Đồng hồ hiển thị thông tin chi tiết, độ chính xác cao như: lưu lượng tốc, lưu lượng tức thời, tốc độ dòng chảy hoặc khối lượng nước…
• Lưu lượng nước đo hiển thị trên đồng, người dùng có thể cài đặt trước với những đơn vị: lít, m3… một cách dễ dàng. Bên cạnh đó, người dùng cũng có thể điều chỉnh được tốc độ dòng chảy theo đơn vị: m3/h, m3/phút…
• Được làm từ inox 316, thép cacbon 321 và có lớp gioăng kín PTFE. Giúp cho đồng hồ có khả năng chống được ăn mòn, độ oxi hóa từ lưu chất.
• Tín hiệu truyền dẫn và hiển thị chi tiết các thông số về hệ thống tủ điện điều khiển. Ngoài ra, có thể kết nối với đường với mặt đồng hồ ( dạng remote), thuận tiện cho việc đo lưu chất ở hệ thống dưới sâu.
• Giúp kiểm soát chính xác dòng lưu chất. Giúp điều khiển khiển, điều tiết các loại van điều khiển để đóng – mở, điều tiết dòng lưu chất.
• Phần thân van được lắp đặt với kiểu mặt bích. Có kích thước đa dạng từ DN25 đến DN600. Thuận tiện lắp đặt ở nhiều hệ thống lớn nhỏ khác nhau.
• Đồng hồ đo lưu lượng nước điện từ có độ chính xác rất cao, độ sai số nhỏ. Ngoài ra, còn được sản xuất theo tiêu chuẩn IP68, hoạt động tốt trong môi trường có độ ẩm cao.
• Đồng hồ nước có thể xuất được loại tin hiệu xung, tín hiệu analog 4-20mA. Các tín hiệu được truyền qua cổng giao tiếp RS 485. Thuận tiện kết nối đồng hồ với các thiết bị ngoại vi khác.

Báo giá đồng hồ nước điện tử

Đồng hồ đo lưu lượng nước điện từ hiện nay đang được rất nhiều quý khách hàng quan tâm bởi nhiều ưu điểm nổi trội so với các loại đồng hồ nước dạng cơ. Để đáp ứng nhu cầu lớn của thị trường, công ty TNHH Thương Mại Tuấn Hưng Phát là đơn vị đi đầu trong lĩnh vực phân phối đồng hồ nước điện tử tại thị trường Việt Nam. Trong nhiều năm qua chúng tôi đã nguyên cứu và cung cấp các thiết bị đo nước điện từ của rất nhiều thương hiệu trên thế giới.

Hiện tại chúng tôi đang cung cấp các loại đồng hồ đo nước điện tử của các thương hiệu HanSung Hàn Quốc, Woteck Đài Loan, Sunul Trung Quốc, Meco, Maxiflo, Flomag… Các sản phẩm đều được cam kết hàng chuẩn chính hàng. Cung cấp đầy đủ các loại giấy tờ chứng nhận từ cơ quan CO – CQ. Khách hàng còn được hưởng chế độ bảo hành từ 12 đến 24 tháng tùy sản phẩm, chế độ 1 đổi 1 khi người dùng gặp lỗi từ nhà sản xuất. Giao hàng ngay đến tận nơi khách hàng yêu cầu trên toàn quốc với giá thấp nhất!

Hiện tại dòng sản phẩm đồng hồ nước nước kiểu điện từ Woteck Taiwan là sản phẩm được Tuấn Hưng Phát phân phối độc quyền tại thị trường Việt Nam. Ngoài ra, chúng tôi còn cung cấp các dòng đồng hồ đo nước khác như: Đồng hồ nước Zenner, đồng hồ nước Pmax….

Quý khách chỉ cần nhấc điện thoại, ấn số điện được hiển thị bên dưới. Để được kết nối với chuyên viên tư vấn, giúp giải đáp mọi thắc mắc và báo giá một cách nhanh nhất.
