Van bi khí nén Haitima Đài Loan

Van bi điều khiển khí nén Haitima Đài Loan được sản xuất tại Đài Loan và hiện được sử dụng rộng rãi tại nhiều hệ thống tự động hóa. Theo dõi bài viết dưới đây để tìm hiểu rõ hơn các đặc điểm của van bi điều khiển khí nén Haitima nhé.

Tìm hiểu về van bi điều khiển khí nén Haitima

Van bi điều khiển khí nén Haitima là một dòng van điều khiển khí nén với thân là van bi và động cơ khí nén từ thương hiệu Haitima Đài Loan. Thiết bị này được ứng dụng rộng rãi tại nhiều đường ống tự động hóa bởi khả năng đóng mở nhanh bằng nguồn khí nén.

Đối với dòng van bi điều khiển khí nén sẽ được lắp đặt thêm van điện từ để dùng tín hiệu điện cung cấp nguồn khí vận hành van. Thông thường là dạng van điện từ chia khi 5/2. Như vậy thiết bị này sử dụng tín hiệu điện để điều khiển van đóng cửa này và mở cửa kia. Lúc này nguồn khí cấp sẽ tương ứng vào 2 đường cấp của động cơ khí nén và van sẽ tự động đóng mở theo tín hiệu này.

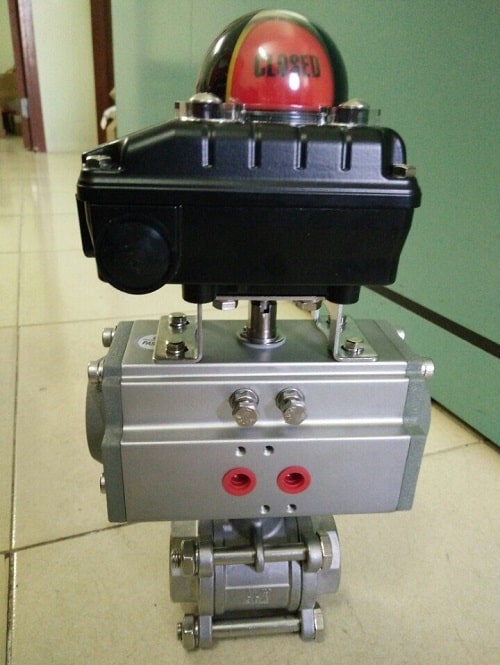

Với một số dòng van bi khí nén Haitima được lắp đặt thêm limit swith box để báo tín hiệu về trung tâm điều khiển. Các bộ limit được lắp đặt theo yêu cầu của khách hàng. Chúng được gắn trực tiếp vào trục của động cơ khí nén. Trục động cơ này được kết nối với trục van, khi có sự thay đổi sẽ tác động vào công tắc hành trình vào báo tín hiệu van bi đóng mở.

Thông số kỹ thuật van bi điều khiển khí nén Haitima

• Chất liệu: Thân van bi inox 304, nhựa PVC, uPVC
• Kích thước: DN15 – DN200
• Gioăng làm kín: PTFE, EPDM
• Kết nối: Mặt bích, nối ren, nối hàn
• Áp lực: PN16
• Nhiệt độ: -10 đến 180 độ C
• Điều khiển: Khí nén
• Dạng van: Tác động đơn, tác động kép, tuyến tính
• Áp khí nén: 2 – 8bar
• Xuất xứ: Haitima Đài Loan

Cấu tạo van bi điều khiển khí nén Haitima

Cấu tạo van bi khí nén Haitima gồm 2 bộ phận chính. Đó là bộ phận truyền động actuator khí nén và bộ phận van bi. Loại van điều khiển này có nhiều dạng khác nhau như van bi khí nén tuyến tính hay điều khiển on off, các chất liệu inox hoặc nhựa.

Động cơ khí nén Haitima

Các Model khí nén Haitima thường có sẵn HTD 032, HTD 052, HTD 063, HTD 075, HTD 092, HTD 105, HTD 125, HTD 140, HTD 160,…

Việc lựa chọn model phụ thuộc vào kích thước và thông số của van bi. Chúng ta cần lựa chọn model phù hợp với công suất động cơ để lắp đặt van bi điều khiển khí nén Haitima hoàn chỉnh.

Các kiểu động cơ khí nén:

• Động cơ khí nén Haitima đóng mở on off chỉ điều khiển van đóng hoặc mở hoàn toàn.
• Động cơ khí nén Haitima kết hợp với YT-1000R thành kiểu đóng mở tuyến tính cho phép mở các góc từ 0 đến 90 độ để điều chỉnh lưu lượng dòng chảy.

Thân van bi

Có thể lắp đặt động cơ khí nén Haitima cho nhiều loại van bi khác nhau, tuy nhiên cấu tạo chung của van bi gồm các bộ phận như thân van, quả bi van rỗng, gioăng làm kín, trục van. Các chất liệu được sử dụng phổ biến gồm có inox (SUS304, SUS316), nhựa (PVC, uPVC).

Nguyên lý hoạt động của van bi điều khiển khí nén Haitima

Khi cấp khí nén vào động cơ khí nén Haitima thì nguồn khí nén sẽ đẩy piston làm chuyển động trục van, từ đó khiến bi van chuyển động từ trạng thái đóng sang mở.

Khi hết hành trình, các bộ phận quay lại vị trí ban đầu thì bi van cũng chuyển trạng thái từ mở về đóng.

Các loại van bi điều khiển khí nén Haitima

Phân loại theo kiểu điều khiển

• Van bi khí nén Haitima on off là dòng van hoạt động với 2 trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Kiểu điều khiển này gồm:
  • Van bi khí nén tác động đơn là dòng van hoạt động bằng cơ chế cấp khí nén 1 lần khi mở van. Khi dừng cấp khí nén thì lò xo sẽ đưa piston và chuyển động bi van về trạng thái đóng.
  • Van bi khí nén tác động kép là dòng van hoạt động bằng cơ chế cấp khí nén 2 lần. Khi mở van, cấp khí nén vào lỗ A và khi đóng thì cấp khí nén vào lỗ B.
• Van bi khí nén tuyến tính Haitima là dòng van có khả năng điều chỉnh góc mở từ 0-90 độ bằng bộ tuyến tính, tín hiệu 4-20mA.

Phân loại theo kiểu kết nối

• Van bi nối ren khí nén Haitima phổ biến với các đường ống size nhỏ DN15-DN50. Kiểu kết nối này lắp đặt đơn giản, dễ bảo dưỡng.
• Van bi mặt bích khí nén Haitima lắp đặt trong các đường ống lớn từ size DN50. Kiểu kết nối này đảm bảo độ chắc chắn khi lắp đặt vào đường ống. Ngoài ra với nhiệt độ cao, van sẽ lắp đặt thêm bộ gá cách nhiệt. Gá cách nhiệt sẽ đảm bảo động cơ khí nén không quá nóng và có độ bền cao.
• Van bi rắc co khí nén Haitima thường là chất liệu nhựa PVC, uPVC,…

Phân loại theo thiết kế bi van

• Van bi 2 ngã khí nén Haitima có bi van được thiết kế bi van xuyên tâm với kích thước lỗ bằng kích thước đường ống cho phép lưu chất đi qua.
• Van bi 3 ngã điều khiển khí nén Haitima được thiết kế bi van dạng lỗ chữ T hoặc chữ L. Loại van này được sử dụng trong các ứng dụng cần điều hướng dòng chảy trong hệ thống.

Phân loại theo chất liệu

• Van bi inox khí nén Haitima với chất liệu chế tạo chính là inox. Điều này tạo giúp van có khả năng chịu nhiệt, áp suất tốt, đặc biệt là chúng có độ bền cơ học và tuổi thọ cao.
• Van bi nhựa khí nén Haitima với chất liệu chế tạo chính là nhựa PVC, uPVC có đặc tính chống ăn mòn hóa học tốt. Vậy nên van được dùng trong các hệ thống có hóa chất ăn mòn, axit, bazo,…
• Van bi inox vi sinh Haitima là dòng van được thiết kế chất liệu chuẩn vi sinh, dùng trong các hệ thống thực phẩm, dược phẩm, đồ uống,…

Phân loại theo thiết kế thân van

• Van bi 2 mảnh khí nén Haitima với phần thân van bi được chia làm 2 mảnh được kết nối với nhau bằng ren hoặc bulong, đai ốc.
• Van bi 3 mảnh khí nén Haitima là dòng van có phần thân van được chia thành 3 mảnh. Thiết kế này thuận tiện cho việc sửa chữa hoặc thay thế các bộ phận.

Ưu điểm của van bi điều khiển khí nén Haitima

• Sản xuất tại Đài Loan, là thương hiệu có chất lượng sản phẩm tốt.
• Đóng mở tự động chỉ mất 1-3s và không cần sức người.
• Đa dạng chất liệu, kích thước, kiểu điều khiển và lắp đặt.
• Kích thước nhỏ gọn nên dễ dàng khi lắp dặt trong các hệ thống đường ống, ngay cả những hệ thống có không gian nhỏ.
• Hiệu suất làm việc cao, tuổi thọ cao.
• Động cơ khí nén Haitima được sản xuất theo tiêu chuẩn IP67.
• Giá thành hợp lý và được phân phối độc quyền tại VN bởi Tuấn Hưng Phát. Vậy nên không lo hàng giả kém chất lượng khi mua tại THP.
• Chính sách bảo hành chính hãng 18 tháng.
• Luôn sẵn kho số lượng lớn đáp ứng nhu cầu dự án của khách hàng.

Ứng dụng của van bi điều khiển khí nén Haitima

• Nhà máy chế biến dược phẩm.
• Nhà máy lò hơi, nồi hơi.
• Hệ thống nước sạch, nước sinh hoạt, xử lý nước thải.
• Lắp đặt van bi khí nén tại các trạm bơm, đường nước sinh hoạt,…
• Ứng dụng trong ngành nông nghiệp, nuôi trồng thủy hải sản.

Báo giá van bi điều khiển khí nén Haitima Đài Loan

Quý khách hàng quan tâm tới dòng sản phẩm van bi điều khiển khí nén của thương hiệu Haitima hãy liên hệ ngay chúng tôi. Công ty TNHH Thương Mại Tuấn Hưng Phát là đại điện phân phối dòng sản phẩm thương hiệu Haitima tại Việt Nam. Hiện nay cũng có một số đơn vị cung cấp làm nhái thương hiệu Haitima vì vậy khách hàng cần lưu ý khi chọn lựa nhà cung cấp.

Ngoài các sản phẩm van bi điều khiển khí nén, chúng tôi đang cung cấp các dòng van điều khiển thương hiệu Kosaplus, Haitima như: van bi điều khiển điện, van bướm điều khiển điện, van bướm điều khiển khí nén,…

Với sự đa dạng của sản phẩm, chúng tôi không thể đăng tải toàn bộ lên website. Vậy nên quý khách hàng quan tâm, liên hệ ngay với chúng tôi qua hotline: 0865.927.268 hoặc email: trung@tuanhungphat.vn để được tư vấn và nhận báo giá van bi khí nén chi tiết.
