Van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính sử dụng nguồn điện và tín hiệu điện analog để điều khiển van đóng mở theo góc. Vậy bạn biết gì về dòng van bướm này? Chúng có những loại nào đang được sử dụng phổ biến hiện nay? Hãy cùng chúng tôi tìm hiểu chi tiết ngay trong bài viết dưới đây về dòng van bướm điện tuyến tính này nhé!

Van bướm điều khiển điện tuyến tính là gì?

Van bướm điều khiển điện tuyến tính là loại van bướm được gắn động cơ điện dạng motor để điều khiển van đóng mở. Tuy nhiên khác với kiểu điều khiển on off, van bướm điều khiển điện tuyến tính có thể điều chỉnh van đóng mở theo các góc mở khác nhau nhờ nguồn tín hiệu analog.

Nguồn tín hiệu tuyến tính analog input thường dùng là tín hiệu 4 – 20mA. Một số ít vẫn sử dụng nguồn tín hiệu analog 0 – 10V để điều chỉnh góc mở van.

Dòng van bướm điều khiển này điều chỉnh van đóng mở theo các góc với độ chính xác cao. Chúng xuất tín hiệu phản hồi để báo về tủ điều khiển hoặc máy tính để người sử dụng dể dàng kiểm soát hệ thống.

Các tên gọi khác thường gặp:

• Van bướm điện tuyến tính
• Van bướm điện điều khiển tuyến tính
• Van bướm điều khiển điện kiểu tuyến tính
• Van bướm điện đóng mở tuyến tính
• Van bướm điều khiển điện vô cấp
• Van bướm điện đóng mở vô cấp
• Van bướm điện vô cấp

Thông số van bướm điều khiển điện tuyến tính

Thông số kỹ thuật

• Chất liệu van: Gang / Inox / Nhựa
• Kích thước: DN40 – DN600
• Kết nối: Wafer, Flange, Lug
• Điện áp làm việc tiêu chuẩn: 220vAC / 24vDC / 380vAC
• Tín hiệu Analog: 4 – 20mA  hoặc 0 – 10V
• Tiêu chuẩn chống nước: IP67
• Xuất xứ: Hàn Quốc & Đài Loan
• Thương hiệu: Kosaplus & Haitima
• Bảo hành: 2 năm

Cấu tạo của van bướm điện tuyến tính

Van bướm điện kiểu tuyến tính có cấu tạo gồm 3 phần

• Thân van bướm thực hiện nhiệm vụ đóng mở cho lưu chất đi qua.
• Động cơ điện dạng motor có nhiệm vụ truyền động để điều khiển van đóng mở.
• Bộ tuyến tính tín hiệu analog để đóng mở đĩa van theo các góc.

Trong quá trình vận hành, tín hiệu analog sẽ giúp điều khiển van theo các góc mở từ 0 đến 90 độ. Đồng thời cũng báo trạng thái van về tủ điều khiển để người dùng dễ dàng nắm bắt trạng thái của van.

Ưu điểm và nhược điểm của van bướm điện tuyến tính

Ưu điểm

• Vận hành đơn giản bằng các nguồn điện thông dụng, có thể vận hành bằng tay quay khi gặp sự cố về điện.
• Có thể điều chỉnh góc mở nhờ tín hiệu analog.
• Đa dạng chất liệu, kiểu kết nối và kích thước lắp đặt với đường ống.
• Đạt tiêu chuẩn IP67, có thể làm ở các môi trường bụi bặm, ngoài trời.

Nhược điểm

• Đối với các lưu chất có độ sệt, nhớt, đặc thì dễ gây tắc nghẽn tại đĩa van, gioăng làm kín
• Có thể làm hỏng gioăng và giảm tuổi thọ của van nếu sử dụng với chức năng điều tiết trong thời gian dài.

Một số dòng van bướm điều khiển điện tuyến tính phổ biến

Đối với dòng van bướm điện vô cấp, chúng ta phân loại dựa theo chất liệu van bướm, kích thước, nguồn gốc,…

Van bướm điện inox điều khiển tuyến tính

Thông số kỹ thuật

• Chất liệu: Inox 304 hoặc Inox 316
• Cánh van: SUS 304
• Gioăng làm kín: PTFE
• Áp lực làm việc: 16bar
• Nhiệt độ vận hành: -10 tới 180 độ C
• Kích thước: DN40 – DN600
• Dạng kết nối: Wafer
• Tiêu chuẩn: IP67
• Nguồn điện: 220vAC
• Tín hiệu analog: 4 – 20mA
• Nguồn gốc – xuất xứ: Kosaplus Hàn Quốc & Haitima Taiwan

Van bướm gang điều khiển điện tuyến tính

Thông số kỹ thuật

• Chất liệu van: Thân gang dẻo GC200
• Cánh van: SUS 304
• Gioăng làm kín: EPDM
• Áp lực làm việc: PN16
• Áp lực test: 21bar
• Nhiệt độ hoạt động: Max 120 độ C
• Kích thước: DN40 – DN600
• Dạng kết nối: Wafer
• Tiêu chuẩn: IP67
• Nguồn điện: 220vAC
• Tín hiệu analog: 4 – 20mA
• Xuất xứ: Kosaplus – Hàn Quốc & Haitima – Taiwan

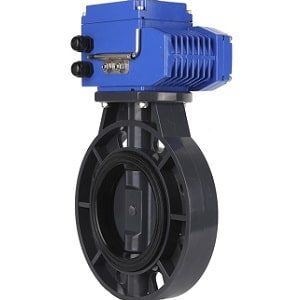

Van bướm nhựa điều khiển điện tuyến tính

Thông số kỹ thuật

• Chất liệu: Nhựa uPVC, cPVC, PVC
• Kích thước van: DN50 – DN400
• Kết nối: Mặt bích
• Gioăng làm kín: EPDM
• Nhiệt độ: hoạt động max 60 độ C
• Áp lực làm việc: 150 PSI
• Điện áp hoạt động: 24vDC, 220vAC, 380vAC
• Tiêu chuẩn: IP67
• Điều khiển dạng: Tuyến tính
• Tín hiệu analog: 4 – 20mA
• Thương hiệu: Kosaplus & Haitima
• Xuất xứ: Hàn Quốc & Đài Loan
• Thời gian bảo hành: 24 tháng

Cách lựa chọn van bướm điện tuyến tính

Như phía trên chúng tôi giới thiệu một số dạng van bướm điện tuyến tính thông dụng. Với từng nhu cầu cụ thể ta chọn chất liệu thân van bướm phù hợp cho môi trường sử dụng. Còn về động cơ điều khiển, lưu ý chọn động cơ đúng công suất để kéo được van đóng mở. Thông thường các nhà máy thiết kế sẽ tính toán công suất mô mem xoắn của động cơ cho từng kích thước và loại van cụ thể.

Việc chọn lựa động cơ van điều khiển rất quan trọng. Việc này ảnh hưởng tới khi van chạy trên đường ống có áp lực và ảnh hưởng trực tiếp tới tuổi thọ của van điều khiển. Về phần động cơ điều khiển chúng thương dùng điện áp 220vAC để đóng mở van và nguồn tín hiệu điêu khiển 4 -20mA.

Van bướm điều khiển điện tuyến tính được sử dụng ở môi trường nào?

• Lắp đặt trong các đường ống dẫn nước sạch, dung dịch không có tính ăn mòn.
• Lắp đặt trong nhà máy nước thải, các môi trường chứa lưu chất ăn mòn.
• Ứng dụng trong đường ống dẫn hóa chất, dầu nóng, môi trường nhiệt độ cao.
• Ứng dụng trong các nhà máy sản xuất bột giấy, than, thực phẩm,…
• Ứng dụng trong hệ thống đường ống nông nghiệp, phục vụ tưới tiêu, quản lý lưu lượng nước,….

Báo giá van bướm điều khiển điện tuyến tính

Giá van bướm điều khiển điện tuyến tính phụ thuộc vào chất liệu, kích thước mà bạn lựa chọn. Không chỉ vậy, giá còn thay đổi theo từng thời điểm, từng nhà cung cấp khác nhau. Giá van bướm điện Kosaplus chắc chắn sẽ khác Haitima, và giá van inox cũng cao hơn so với van nhựa,…

Van bướm điện tuyến tính hiện tại chúng tôi phân phối độc quyền hai thương hiệu Kosaplus Hàn Quốc và Haitima Đài Loan. Là nhà phân phối van điều khiển hàng đầu tại Việt Nam, chúng tôi tin rằng sẽ đem đến sản phẩm và dịch vụ tốt nhất cho khách hàng. Sản phẩm luôn cam kết chính hãng và bảo hành lâu dài cho người sử dụng. Tư vấn và đưa ra giải pháp tối ưu cho khách hàng chọn lựa.

Với nhiều dòng sản phẩm và mã hàng chúng tôi không thể đăng tải hết lên Website. Vậy nên, quý khách hàng liên hệ trực tiếp với chúng tôi để được tư vấn và báo giá van bướm đóng mở tuyến tính.

Hotline: 0865 927 268 và Email: trung@tuanhungphat.vn
