Van bướm điều khiển điện là dòng van bướm sử dụng các nguồn điện đa dạng như 24v, 220v, 380v để điều khiển đóng mở van dễ dàng. Sản phẩm sử dụng mô tơ điện này hoạt động hoàn toàn tự động 100%. Thêm vào đó, chúng cũng được trang bị thêm bộ phận tay quay để dùng trong những trường hợp bị mất điện đột ngột. Cùng vanphukien tìm hiểu thêm về loại van này nhé.

Van bướm điều khiển điện là gì?

Van bướm điều khiển điện là loại van bướm sử dụng bộ điều khiển điện để vận hành van. Một số tên gọi khác của loại van này là van bướm điện, van bướm điện từ, van cánh bướm điều khiển điện,… Chúng thường sử dụng điện áp 220v AC hoặc 24vDC để điều khiển motor quay trục van đóng mở thay vì tay quay hay tay gạt bằng sức người.

Loại van này giúp hạn chế sức lực con người, kiểm soát dòng chảy trong hệ thống một cách tự động và thông minh. Ngoài ra loại van này có thể vận hành bằng tay khi mất điện hoặc có vấn đề kỹ thuật nhờ kết cấu tay quay vô lăng đi kèm.

Dòng van này thường dùng trong các hệ thống tự động. Các hệ thống yêu cầu điều khiển nhanh chóng và chính xác nhờ các tín hiệu điện áp phản hồi. Động cơ van đóng mở dạng mô tơ điện nên đôi khi chúng được gọi là van bướm motor điện.

Cấu tạo van bướm điện

Van bướm điện được cấu tạo từ hai bộ phận chính đó là: Mô tơ điện và van bướm. Phần mô tơ điện có chức năng điều khiển van đóng mở tự động thay cho vận hành bằng tay.

Mô tơ điện điều khiển

Phần mô tơ điện có chức năng quyết định các tính năng vận hành của van. Tùy thuộc vào từng loai động cơ điện mà chúng ta có thể chọn đóng mở On/off hoặc tuyến tính. Động cơ điều khiển điện sử dụng các mức điện áp hoạt động đa dạng như: 24v, 220v và 380v. Thông thường các dạng van điều khiển tuyến tính sử dụng nguồn tín hiệu 4 – 20mA, các loại tín hiệu khác ít phổ biến hơn như: 0 – 10v, 2 – 10v, 1 – 5v…

Bộ điều khiển điện được làm từ các loại hợp kim và chất liệu nhựa. Đồng thời, sản phẩm này còn có khả năng chống nước đạt tiêu chuẩn IP67. Phần động cơ có công suất làm việc phù hợp với mỗi một loại van được lắp đặt, đảm bảo sản phẩm hoạt động hiệu quả cao.

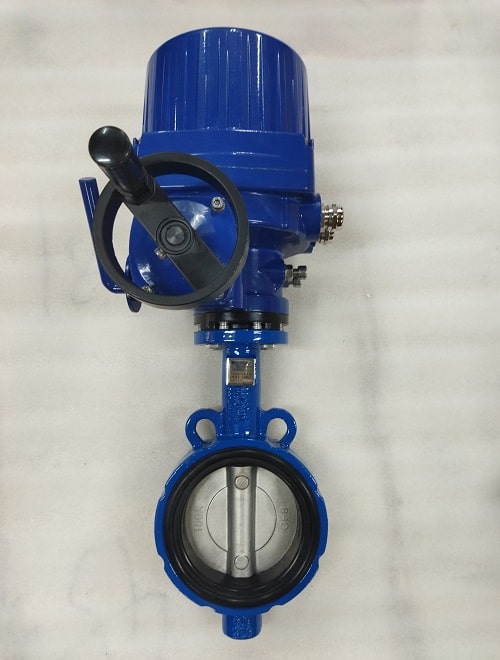

Thông thường, van bướm điện được lắp đặt thêm vô lăng tay quay để vận hành trong các trường hợp mất điện. Vậy nên, ở nhiều loại van bướm điều khiển bằng điện bạn sẽ thấy có phần tay quay.

Van bướm

Van bướm cơ sẽ tháo phần tay quay hoặc tay gạt để lắp đặt bộ điều khiển điện. Chất liệu của van bướm được lựa chọn tùy theo yêu cầu sử dụng của từng môi chất và hệ thống.

Các loại van cánh bướm cơ thường được sử dụng là van bướm thân gang cánh inox, van bướm inox hoặc van bướm nhựa,…

Nguyên lý hoạt động của van bướm điện

Nguyên lý hoạt động của van bướm điều khiển bằng điện rất đơn giản. Khi van ở trạng thái đóng hoàn toàn, cấp nguồn điện vào trong bộ điều khiển, động cơ quay kéo theo trục van và đĩa van cũng quay theo. Từ đó van chuyển sang trạng thái mở cho tới khi hoạt động hết hành trình. Lúc này, công tắc hành trình được lắp đặt trong bộ điều khiển điện có chức năng ngắt nguồn điện cung cấp vào động cơ. Motor dừng hoạt động và thiết bị luôn trong trạng thái mở hoàn toàn.

Để điều khiển van quay trở lại trạng thái ban đầu, chúng ta chỉ cần cấp nguồn điện đảo chiều vào. Khi ấy, động cơ sẽ chuyển động ngược lại và đóng từ từ cửa van lại. Khi van đã đóng hoàn toàn, công tắc hành trình lại tiếp tục ngắt nguồn điện áp. Lúc đó, van sẽ luôn giữ trong trạng thái đóng hoàn toàn. Mỗi khi kết thúc một chu trình đóng mở, công tắc hành trình trong đầu động cơ sẽ ngắt điện cũng như chuyển trạng thái đóng mở để phản hồi tín hiệu về tủ điều khiển kết nối.

Thông số kỹ thuật van bướm điều khiển bằng điện

Thông tin sản phẩm

• Chất liệu thân van: Gang, inox 304, inox 316, nhựa PVC uPVC CPVC
• Kích thước van: DN50 – DN400

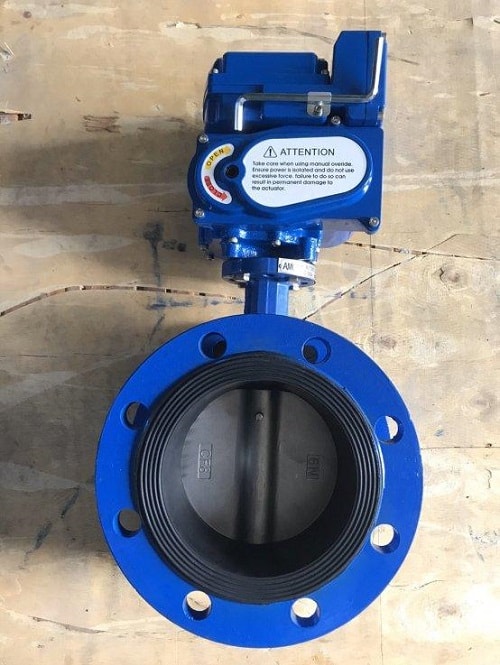

• Dạng kết nối với đường ống dẫn: Wafer, Lug, Flange
• Điện áp trong mô tơ điện: 24v, 220v, 380v – 50/60 Hz
• Áp lực làm việc tối đa: 16bar
• Chức năng điều khiển: Điều khiển On/ Off và điều khiển tuyến tính
• Nhiệt độ làm việc: -10 – 180 độ C
• Thương hiệu: Kosaplus – Hàn Quốc & Haitima – Đài Loan

Phân loại van bướm điều khiển điện

Do cấu tạo van bướm điện được tạo nên từ bộ điều khiển và van bướm cơ. Vậy nên phân loại van bướm điện cũng dựa theo đặc điểm của bộ điều khiển và chất liệu của van bướm cơ.

Dựa vào kiểu hoạt động

Dòng van điều khiển này thường được chia thành hai dòng sản phẩm chính đó là: Van điều khiển điện loại on off và van điều khiển điện tuyến tính. Chúng ta cùng tìm hiểu rõ hơn về hai dòng van này.

Van bướm điều khiển điện loại on off

Van bướm đóng mở điện on off chỉ có thể ở một trong hai trạng thái đó là mở hoàn toàn hoặc đóng hoàn toàn. Bộ điều khiển điện sử dụng dạng công tắc hành trình để điều khiển van, đóng ngắt nguồn điện cung cấp.

Loại van này rất thông dụng bởi nhu cầu sử dụng cao cũng như giá thành van rẻ. Thường thì dòng van này được sử dụng cho các hệ thống xử lý nước thải, các nhà máy nước sạch hay các hệ thống PCCC.

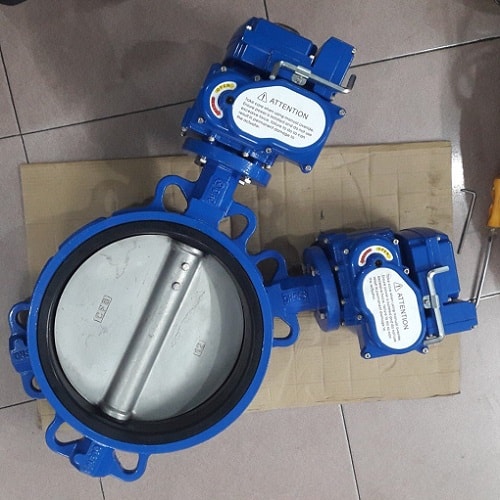

Van bướm điều khiển điện tuyến tính

Van bướm đóng mở điện tuyến tính có thể điều khiển van mở một góc nhất định để tiết lưu dòng chảy của lưu chất. Tức là van có thể đóng mở không hoàn toàn mà mở to hoặc nhỏ tùy nguồn tín hiệu cung cấp. Điều này giúp điều tiết lưu lượng nước hay khí chảy qua van và đường ống.

Dạng van điều khiển tuyến tính (Modulating) sử dụng tín hiệu điện điều khiển 0-10v; 4~12mA tương ứng với góc mở từ 0 đến 90 độ của van. Chúng còn được gọi là van điều khiển vô cấp.

Ngoài các nút bấm điều khiển van đóng mở, bộ điều khiển tuyến tính còn kèm theo màn hình led LCD hiển thị góc mở của van. Điều này giúp người vận hành điều khiển chính xác góc mở và lưu lượng dòng chảy mong muốn.

Dựa vào chất liệu

Các chất liệu chế tạo van phổ biến trên thị trường như gang, inox, nhựa,… Tìm hiểu thêm thông số kỹ thuật chi tiết của từng loại van dưới đây.

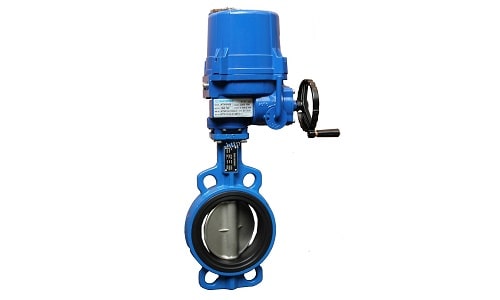

Van bướm gang điều khiển bằng điện

Thông số kỹ thuật

• Chất liệu: Gang dẻo GC200
• Cánh van: SUS 304
• Kích thước: DN40 – DN600
• Kết nối: Wafer
• Áp lực làm việc: PN16
• Áp lực test: 21 bar
• Nhiệt độ làm việc: 0 – 110 độ C
• Điện điều khiển: 220vAC – 24vDC – 110vAC – 380vAC
• Dạng điều khiển: dạng On off và dạng Tuyến tính
• Tiêu chuẩn: IP67 chống nước, chống bụi bẩn
• Xuất xứ: Kosaplus – Korea / Haitima – Taiwan

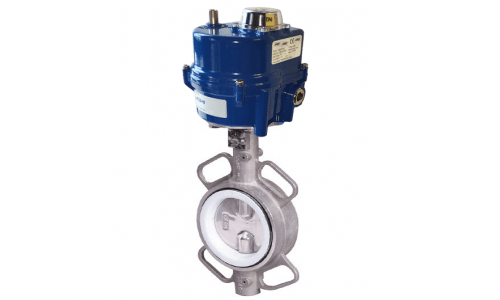

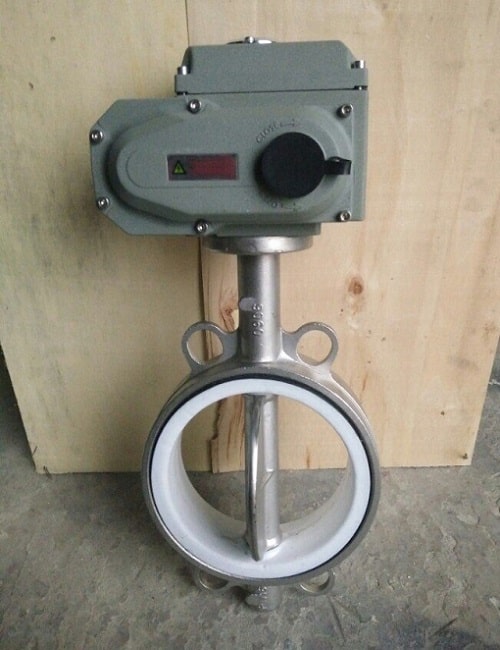

Van bướm inox điều khiển bằng điện

Thông số kỹ thuật

• Chất liệu: Toàn thân SUS 304 / SUS 316
• Gioăng làm kín: PTFE
• Kết nối dạng: Wafer
• Kích thước: DN50 – DN400
• Nhiệt độ làm việc: Tối đa 180 độ C
• Áp lực làm việc: 16bar
• Dạng điều khiển: dạng Tuyến tính hoặc dạng On off
• Điện áp: 220vAC / 24vDC
• Tiêu chuẩn: IP67
• Thương hiệu: Haitima Đài Loan / Kosaplus Hàn Quốc

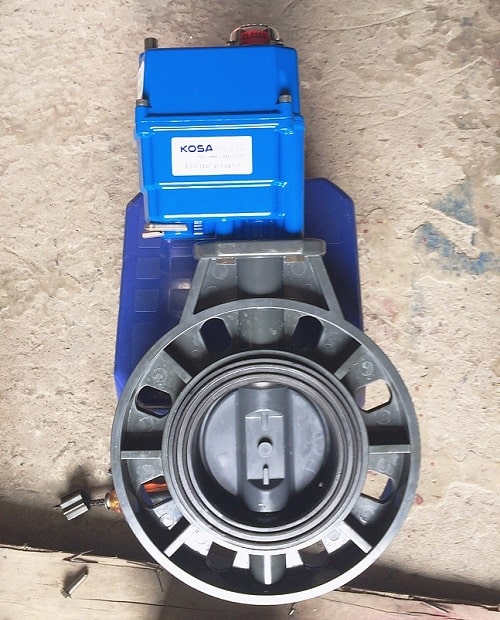

Van bướm nhựa đóng mở bằng điện

Thông số kỹ thuật

• Chất liệu: Nhựa uPVC, cPVC
• Kích thước van: Phi 60, 76, 76, 89, 90, 110, 114, 125, 140, 160, 168, 200, 219, 250, 315, 355, 400, 450, 500
• Kết nối: Lug
• Gioăng làm kín: EPDM / PTFE
• Nhiệt độ: max 60 độ C
• Áp lực làm việc: 150 PSI
• Điện áp hoạt động: 24vDC, 220vAC, 380vAC
• Tiêu chuẩn chống nước, bụi bẩn: IP67
• Điều khiển dạng: Kiểu On Off / kiểu Tuyến tính
• Thương hiệu: Kosaplus và  Haitima
• Xuất xứ: Hàn Quốc / Đài Loan
• Thời gian bảo hành: 24 tháng

Bạn có thể tham khảo thêm các dòng van bướm điện khác như:

• Van bướm vi sinh điều khiển điện
• Van bướm chịu nhiệt đóng mở bằng điện
• Van bướm thép đóng mở bằng điện

Vì sao nên sử dụng van bướm điều khiển điện?

Dòng van điều khiển này có một số ưu điểm sau:

• Van dễ dàng vận hành tự động 100% với khả năng điều khiển đóng mở từ xa nhờ tủ điều khiển thay vì dùng sức người. Có thể sử dụng van tại các vị trí mà người dùng khó với tới như ở trên cao hoặc dưới hầm sâu, khe hẹp, các môi trường làm việc khắc nghiệt,…
• Tốc độ đóng mở van tương đối chậm. Từ đó kiểm soát tốt hiện tượng búa nước có thể xảy ra khi van đóng mở quá nhanh.
• Sử dụng tốt trong những hệ thống tự động hóa, giúp kiểm soát tốt tất cả van trong cùng vị trí trung tâm.
• Có thể sử dụng các nguồn điện áp đa dạng như: 24v, 220v hoặc 380v.
• Lắp đặt tốt trong những hệ thống có đường ống với kích thước tương đối lớn.
• Van có khả năng chống nước, chống bụi bẩn khi đạt tiêu chuẩn IP67 và có độ bền cao.
• Được lắp đặt tốt trong những hệ thống có chứa môi chất như: chất lỏng, dầu khí, hóa chất,…

Mặc dù có nhiều ưu điểm nổi bật, nhưng dòng van này cũng có những điểm hạn chế như:

• Phụ thuộc vào nguồn điện áp cung cấp cho van. Khi mất điện phải vận hành bằng tay.
• Đối với những đường ống có kích thước nhỏ hơn DN50 nên sử dụng van bi sẽ phù hợp hơn.
• Giá thành cao hơn dòng van bướm điều khiển khí nén.
• Tốc độ đóng mở van chậm hơn so với loại van bướm khí nén.

Những lưu ý khi lựa chọn van cánh bướm điện

Van bướm điện được sử dụng rất nhiều trong các hệ thống đường ống. Vậy nên có nhiều đơn vị cung cấp sản phẩm kém chất lượng. Hoặc có trường hợp lắp đặt động cơ điện thiếu công suất để bán van giá rẻ. Như vậy van bướm sau khi lắp đặt rất nhanh hỏng và cần sửa chữa.

Để hạn chế được tình trạng trên, bạn cần phải xác định rõ nhu cầu sử dụng, tìm đơn vị cung cấp van uy tín. Khi lựa chọn van bướm điện bạn có thể lưu ý một số vấn đề sau:

• Sử dụng nguồn điện phù hợp với bộ động cơ điện: Một số loại điện áp điều khiển thông dụng như dòng điện 1 chiều 24v, dòng điện xoay chiều 220v, dòng điện 3 pha 380v.
• Sử dụng van bướm cơ phù hợp: Van bướm có đa dạng chất liệu, kích thước, kiểu kết nối. Vì vậy, khi chọn mua van bướm điện bạn cũng phải cân nhắc kỹ lưỡng về các yếu tố này để phù hợp với đường ống lắp đặt van.
• Xuất xứ van: Các loại van bướm trên thị trường xuất xứ từ Hàn Quốc, Đài Loan, Trung Quốc,… thậm chí là có hàng gia công giá rẻ. Vì vậy, khi mua bạn phải lưu ý đến nguồn gốc xuất xứ để mua đúng chất lượng. Đôi khi giá cao nhưng chất lượng sản phẩm không tương xứng, dễ hỏng hóc.
• Chi phí: Van bướm điện bao gồm loại ON/OFF và tuyến tính. Trong đó chi phí van bướm điện loại ON/OFF có giá thành rẻ hơn loại tuyến tính. Hoặc bạn cũng có thêm lựa chọn khác, đó là van bướm khí nén. Giá van bướm điều khiển khí nén nói chung cũng rẻ hơn so với van điện.
• Tìm kiếm nhà cung cấp uy tín: Một nhà cung cấp uy tín, chất lượng sẽ cung cấp cho bạn những sản phẩm van chất lượng, giá tốt. Cùng với đó là những chính sách về giá, bảo hành, hỗ trợ các vấn đề kỹ thuật cực tốt. Điều này giúp bạn yên tâm hơn trong quá trình lắp đặt và sử dụng sản phẩm.

Mua van bướm điều khiển điện giá rẻ ở đâu?

Trên thị trường hiện nay có nhiều loại van điều khiển, tuy nhiên trong số đó có nhiều loại do người bán hàng cố tình lắp động cơ van thiếu công suất để giảm giá thành cạnh tranh. Dẫn đến van có tuổi thọ kém, nhanh hỏng. Ngoài ra, nhiều đơn vị lắp thân van bướm Trung Quốc, kém chất lượng khiến van nhanh hư hỏng. Vì vậy khách hàng mua hàng cần lưu ý điều này, tránh tiền mất tật mang.

Với hơn 15 năm kinh nghiệm cung ứng các sản phẩm van điều khiển tại Việt Nam. Hiện nay, Tuấn Hưng Phát đang là đơn vị phân phối độc quyền các hãng như: Haitima – Đài Loan; Kosaplus – Hàn Quốc; Wonil – Hàn Quốc với những dòng van điều khiển điện và điều khiển khí nén tại thị trường Việt Nam.

Vì thế, giá van bướm điều khiển điện tại THP luôn là tốt nhất. Chúng tôi cam kết sản phẩm đều đảm bảo chuẩn, chính hãng 100%. Nếu bạn phát hiện ra THP cung cấp hàng kém chất lượng, hàng giả, hàng nhái; liên hệ ngay cho chúng tôi để được bồi hoàn lên đến 300% giá trị sản phẩm.

Liên hệ ngay với chúng tôi qua số Hotline: 0865.927.268 hoặc Email: trung@tuanhungphat.vn để được hỗ trợ nhiệt tình, tận tâm nhất!
