Van Bướm Mặt Bích | Trung Quốc – Hàn Quốc – Malaysia

Van bướm mặt bích hay được gọi là van bướm hai mặt bích bởi chúng được thiết kế 2 mặt bích trên thân van để kết nối vói đường ống. Thông thường, loại van này được ứng dụng cho các đường ống có kích thước lớn, đòi hỏi độ kín cao. Vậy tại sao lại cần sử dụng van bướm mặt bích? Theo dõi ngay các điểm nổi bật của van bướm mặt bích trong bài viết dưới đây.

Giới thiệu chung về van bướm mặt bích

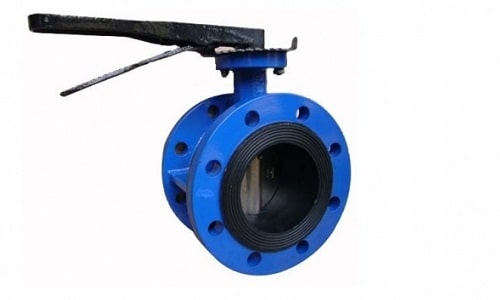

Van bướm mặt bích là loại van bướm được đúc liền hai mặt bích trên thân van. Chúng được sử dụng để đóng mở cho dòng lưu chất đi qua trên các đường ống bằng cách xoay đĩa van 90 độ.

Với thiết kế này, khi kết nối van với đường ống phải theo đúng tiêu chuẩn mặt bích. Đồng thời, cách kết nối này tạo ra sự chắc chắn, độ kín cao khi lắp đặt trong hệ thống.

Chúng còn có nhiều tên gọi khác như:

• Van bướm lắp bích
• Van bướm hai mặt bích
• Van bướm kết nối bích
• Van bướm cánh bướm lắp bích

Tham khảo thêm: Van bướm kết nối Wafer

Thông số van bướm mặt bích

• Chất liệu thân van: Gang, inox, nhựa | Đĩa Inox | Gioăng EPDM
• Kiểu kết nối: mặt bích tiêu chuẩn JIS, BS,…
• Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400,…
• Kiểu điều khiển: tay gạt, tay quay, bộ điều khiển điện và điều khiển bằng khí nén.
• Nhiệt độ làm việc: max 180 độ C (tùy vật liệu)
• Áp lực tối đa: 16bar
• Xuất xứ: Trung Quốc, Hàn Quốc

Cấu tạo van bướm mặt bích

Tương tự như các dòng van bướm khác, van bướm mặt bích được cấu tạo từ các bộ phận sau:

• Thân van được thiết kế với 2 mặt bích theo tiêu chuẩn để kết nối với đường ống.
• Đĩa van thực hiện thao tác đóng mở để cho phép hoặc ngăn chặn dòng lưu chất đi qua van.
• Trục/ty van với chức năng truyền động và liên kết giữa các bộ phận của van bướm.
• Gioăng làm kín giúp hạn chế sự rò rỉ lưu chất.
• Bộ điều khiển được lắp đặt để điều khiển van đóng mở trực tiếp hoặc vận hành từ xa.

Ngoài ra còn có các chi tiết khác như bulong, đệm đàn hồi,… để liên kết các bộ phận của van bướm.

Nguyên lý hoạt động của van bướm mặt bích

Van bướm mặt bích được vận hành thông qua các bộ điều khiển.

• Đối với các bộ truyền động cơ, người vận hành sẽ gạt tay gạt hoặc xoay vô lăng để đóng mở đĩa van theo ý muốn.
• Đối với các bộ truyền động tự động, người vận hành chỉ cần cấp nguồn điện hoặc nguồn khí nén vào động cơ là có thể đóng mở van từ xa. Cách này giúp tiết kiệm sức lực người vận hành, đồng thời phù hợp cho các vị trí khó tiếp cận, môi trường khắc nghiệt.

Các loại van bướm mặt bích

Van bướm mặt bích tay gạt

Loại van này sử dụng tay gạt xoay góc 90 để đóng mở van. Thường chúng được ứng dụng khi lắp đặt trên đường ống nhỏ, áp suất không quá lớn.

Van bướm mặt bích tay quay

Thường van bướm mặt bích được sử dụng trên các đường ống lớn và áp suất cao nên dùng tay quay sẽ giúp tiết kiệm sức lực vận hành.

Van bướm mặt bích điều khiển bằng điện

Đây là loại van bướm mặt bích được kết nối với đầu motor điện để đóng mở tự động. Khi cấp nguồn điện, động cơ hoạt động và truyền lực xuống ty van, từ đó tác động và đóng mở đĩa van cho dòng lưu chất đi qua.

Van bướm mặt bích đóng mở bằng khí nén

Đây là loại van bướm hai mặt bích được kết nối với động cơ khí nén. Khi vận hành, chỉ cần cấp khí nén vào độ điều khiển để truyền lực và tác động xoay trục van.

Ưu điểm và nhược điểm của van bướm mặt bích

Ưu điểm

• Có khả năng đóng mở nhanh chóng khi đĩa van xoay góc 90 độ.
• Khi van mở có độ cản trở dòng chảy ở mức nhỏ nhất nên sự sụt áp khi lưu chất đi qua van là không đáng kể.
• Có thể làm việc trong các môi trường có áp lực cao hơn so với các dòng van bướm lug và wafer. Mức áp suất làm việc tối đa là 16bar với dòng van bướm mặt bích làm từ gang đúc. Đối với các chất liệu gang dẻo, thép hay inox, áp lực tối đa là 25bar.
• Tạo kết nối chắc chắn với đường ống khi lắp đặt.
• Thân van dày và chắc chắn, phù hợp dùng cho các đường ống có kích thước lớn.
• Có thể bảo dưỡng, sửa chữa, thay thế các bộ phận van một cách dễ dàng.

Nhược điểm

• Đĩa van dễ bị hư hỏng khi sử dụng với chức năng điều tiết liên tục.
• Khi lắp đặt trên cao thì khó tiếp cận để bảo dưỡng, sửa chữa.

Ứng dụng của van bướm mặt bích

Van bướm mặt bích có thể được lắp đặt tại nhiều môi trường làm việc khác nhau, kể cả môi trường có tính độc hại. Vậy nên có thể đảm bảo an toàn cho cả hệ thống lẫn người dùng. Điển hình như:

• Các hệ thống đường ống dẫn nước sạch, nước thải
• Lắp đặt trong các nhà máy thủy điện, nhiệt điện
• Sử dụng trong ngành công nghiệp khai thác, hàng hải, HVAC,…
• Ứng dụng trong các nhà máy sản xuất giấy, lọc dầu,…

Cần lưu ý gì khi lựa chọn van bướm mặt bích?

• Van bướm mặt bích đã được đúc liền mặt bích trên thân van theo tiêu chuẩn từ nhà sản xuất. Vì vậy khi lắp đặt phải lựa chọn đúng loại mặt bích tương ứng để lắp đặt van vào đường ống.
• Khi lắp đặt nên mở đĩa van để tránh trường hợp bị biến dạng khi siết van quá chặt.
• Lựa chọn thông số van phù hợp với hệ thống. Bao gồm nhiệt độ, áp lực, kiểu điều khiển, kích thước, tiêu chuẩn mặt bích,…

Báo giá van bướm mặt bích

Hiện chúng tôi đang phân phối rất nhiều loại van bướm với kích thước, chất liệu,… đa dạng với mức giá hấp dẫn. Tất cả sản phẩm tại THP đều được nhập khẩu chính hãng có đầy đủ giấy tờ. Bên cạnh đó chúng tôi phân phối độc quyền các dòng:

• Van bướm mặt bích Wonil Hàn Quốc
• Van bướm mặt bích điều khiển điện Kosaplus Hàn Quốc
• Van bướm mặt bích điều khiển khí nén Kosaplus Hàn Quốc
• Van bướm mặt bích đóng mở bằng điện Haitima Đài Loan
• Van bướm mặt bích đóng mở bằng khí nén Haitima Đài Loan

Vậy nên liên hệ ngay với chúng tôi để nhận báo giá van bướm mặt bích tốt nhất. Chúng tôi luôn sẵn sàng tư vấn, đưa ra giải pháp phù hợp nhất với hệ thống của bạn.
