Van xiên điều khiển bằng khí nén

  • Chất liệu van: Inox 304
  • Cánh van: SUS 304 / SUS 316
  • Gioăng làm kín: PTFE
  • Kiểu van: Thường đóng
  • Áp lực làm việc: PN16
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50
  • Kết nối: Ren / Mặt bích
  • Áp suất khí nén: 0 – 8bar
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Xuất xứ: Trung Quốc, Taiwan

Liên hệ ngay Hotline: 0865.927.268 và Email: trung@tuanhungphat.vn để được tư vấn và báo giá!

Mô tả

Van xiên khí nén hay còn gọi là van góc khí nén. Đây là loại van công nghiệp thường được sử dụng trong những hệ thống có áp lực lớn hoặc nhiệt độ cao. Loại van này sẽ sử dụng nguồn năng lượng khí nén để đóng mở van tự động.

Van xiên khí nén là gì?

Van xiên khí nén tên tiếng anh là Angle seat valve là dòng van công nghiệp sử dụng năng lượng khí nén để điều khiển đóng mở lưu chất trên hệ thống đường ống dẫn. Phần thân van được thiết kế hình chữ Y và dễ dàng kết nối với piston để điều khiển đóng mở van bằng đầu khí nén.

Loại van này cũng có tên gọi khác đó là: Van góc khí nén, van Y xiên khí nén hay van chữ Y điều khiển khí nén. Van được cấu tạo từ 2 bộ phận chính là: Thân van chữ Y và bộ điều khiển khí nén.

Van được làm từ chất liệu inox nên có độ bền bỉ rất cao và khả năng ứng dụng trong các môi trường có nhiệt độ và áp suất cao cực tốt. Và tùy vào từng nhu cầu sử dụng khác nhau với nhiều ngành công nghiệp khác nhau để quý khách lựa chọn được dòng van phù hợp.

Hiện nay, chúng ta dễ dàng bắt gặp được hình ảnh van xiên khí nén này tại các ngành sản xuất thực phẩm, đồ uống hay chất lỏng,… Kích thước của van vô cùng đa dạng với dải đo từ DN15 – DN100. Vì thế, các bạn có thể ứng dụng dễ dàng trong các hệ thống đường ống nhỏ và vừa rất tốt.

Một số tên gọi phổ biến của van xiên khí nén là:

  • Van y xiên điều khiển khí nén
  • Van xiên y khí nén
  • Van góc điều khiển bằng khí nén
  • Van piston điều khiển khí nén
  • Van xiên khí nén đóng
Van góc điều khiển khí nén

Van góc điều khiển khí nén

Thông số van xiên khí nén

Thông số kỹ thuật

  • Chất liệu thân van: SUS 304
  • Cánh van: Inox 304 / Inox 316
  • Đệm làm kín: cao su PTFE
  • Kiểu tác động van: Thường đóng (Tác động đơn) và Tác động kép
  • Áp lực làm việc: Tối đa PN16
  • Kích thước đa dạng: DN15, DN20, DN25, DN32, DN40, DN50,…DN100
  • Kết nối đường ống: Lắp Ren và Mặt bích
  • Áp suất khí nén: 0 – 8bar
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Xuất xứ: Trung Quốc & Taiwan
Van Y xiên điều khiển bằng khí nén

Van Y xiên điều khiển bằng khí nén

Hiện nay, Tuấn Hưng Phát đang cung cấp đến quý khách hàng đầy đủ các dòng van điều khiển khí nén, van y xiên khí nén,… Các sản phẩm này đều có đầy đủ mẫu mã, chủng loại, đạt chất lượng tốt. Đồng thời, chúng tôi cũng cung cấp đủ các giấy tờ, chứng chỉ CO/CQ và hỗ trợ giao hàng tận nơi. Chính sách bảo hành sản phẩm dài hạn lên đến 12 tháng khi mua tại công ty. Liên hệ ngay với chúng tôi qua số hotline: 0865.927.268 để được hỗ trợ tư vấn và báo giá nhanh chóng!

Hãy cùng tham khảo một số thông tin về loại van Y xiên điều khiển khí nén tại đây!

Cấu tạo van xiên khí nén

Cấu tạo cơ bản của van Y xiên

Cấu tạo cơ bản của van Y xiên

Cấu tạo của van xiên Y điều khiển khí nén gồm các bộ phận chính đó là:

1. Thân van: Thân van có hình chữ Y và được làm từ chất liệu thép không gỉ inox 304. Vì thế, nên chúng vừa có độ bền cao, vừa có khả năng chống ăn mòn, han gỉ rất tốt. Đồng thời, sản phần còn có khả năng chống tác động vật lý từ bên ngoài vào. Từ đó, bảo vệ tốt các chi tiết bên trong thân.

2. Đĩa Van: Vì là nới tiếp xúc trực tiếp với dòng lưu chất đi qua đường ống. Nên bộ phận này thường sử dụng chất liệu inox 304 hoặc inox 316 để tạo thành.

3. Ống kết nối với bộ phận thân van cùng bộ truyền động

4. Lò xo đàn hồi: Chức năng chính của chúng dùng để đóng van tự động khi ngừng cấp áp lực khí nén.

4. Gioăng làm kín – seal: Bộ phận này có chức năng chính giúp làm kín. Và khiến lưu chất không bị rò rỉ ra ngoài nên dùng chất liệu teflon – PTFE.

6. Piston: Đây là bộ phận giúp chuyển động bộ điều khiển để cửa van đóng mở dễ dàng.

7. Nút thông báo trạng thái đóng mở của van: Người vận hành có thể dễ dàng quan sát nút này để biết chính xác tình trạng van đang đóng hay mở.

8. Bộ truyền động khí nén: Chức năng chính dùng để tác động lực giúp trục van và đĩa van hoạt động tự động theo mong muốn.

9. Thanh thông báo trạng thái van mở

10. Cổng cấp khí nén cho van: Đây là nơi dùng để cung cấp khi nén vào trong bộ điều khiển.

11. Trục vít: Là nơi kết nối giữa đĩa van và bộ điều khiển khí nén.

Nguyên lý van xiên điều khiển khí nén

Y xiên khí nén tác động đợn

"Nguyên

Nguyên lý hoạt động có kiểu tác động đơn cũng rất đơn giản. Ban đầu, van ở trạng thái đóng hoàn toàn. Khi cung cấp các áp lực khí nén sẽ đẩy piston di chuyển xuống dưới. Chúng sẽ nén xuống lò xo kết nối với bộ truyền động và làm đĩa van bị đẩy ra. Từ đó, sẽ cho phép dòng lưu chất đi qua. Khi ngừng cấp khí, lực đàn hồi của lò xo lớn hơn áp lực khí nén sẽ tác động lại khiến van quay trở lại vị trí ban đầu.

Y xiên khí nén tác động kép

Đối với dòng van xiên tác động khí nén sẽ có 2 đầu cấp khí vào bộ điều khiển van. Một đầu cấp khí dùng để đóng van và đầu còn lại sẽ dùng để mở van. Khác với dòng van y xiên khí nén tác động đơn, khi ngừng cấp khí van sẽ tự động đóng lại nhờ lực đàn hồi của lò xo. Van xiên tác động kép sẽ vẫn giữ nguyên trạng thái khi ngừng cấp khí nén vào bộ điều khiển.

Các loại van xiên khí nén tại Tuấn Hưng Phát

Hiện nay, Tuấn Hưng Phát đang cung cấp các dòng van y xiên khí nén đến từ nhiều thương hiệu nổi tiếng khác nhau. Và dòng van đang được bán chạy nhất tại THP có thể kể đến như:

Van góc điều khiển khí nén đầu nhựa

Van xiên khí nén

Van góc điều khiển khí nén đầu nhựa

Sản phẩm này có điểm khác biệt với phần đầu khí nén làm từ nhựa và thân làm từ inox. Nên sản phẩm này thường được dùng nhiều trong các môi trường nước, khí hơi, dung dịch,.. Kích thước của van cũng khá đa dạng tự DN15 – DN50 với chế độ bảo hành lên đến 12 tháng.

Van góc điều khiển khí nén toàn thân inox

Van xiên khí nén

Van góc điều khiển khí nén toàn thân inox

Dòng van này được làm hoàn toàn từ chất liệu inox 304, 316 nên có độ bền cao, khả năng chống mài mòn rất tốt. Vì thế, sản phẩm này thường được ứng dụng trong các môi trường có chứa hóa chất hay lưu chất có tính ăn mòn. Nhiệt độ làm việc lên đến 180 độ C và áp suất làm việc tối đa đạt 25bar.

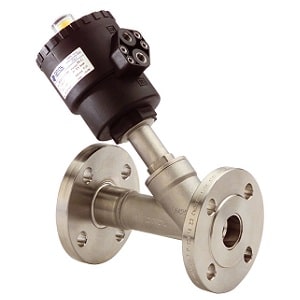

Van góc điều khiển khí nén lắp bích

Van xiên khí nén

Van góc điều khiển khí nén lắp bích

Vì dòng van này được kết nối theo dạng lắp bích nên chúng được ứng dụng trong các hệ thống đường ống vừa và lớn. Chúng mang đến sự chắn chắn, ổn định. Đồng thời, sản phẩm này cũng đem tới tiện lợi hơn trong quá trình bảo trì, bảo dưỡng, sửa chữa và thay thế khi có sự cố, hỏng hóc.

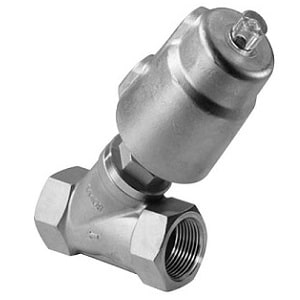

Van góc điều khiển khí nén lắp ren

Van xiên khí nén

Van góc điều khiển khí nén lắp ren

Dòng van này cũng được làm từ 100% chất liệu inox với khả năng chống ăn mòn tốt. Kiểu kết nối dạng lắp ren của van thường được ứng dụng trong những hệ thống có đường ống nhỏ. Từ đó, đảm bảo van hoạt động tốt với độ chắc chắn cao.

Ưu điểm của van xiên khí nén

Van xuyên khí nén sở hữu rất nhiều các ưu điểm nổi bật như:

  • Có thời gian đóng mở van nhanh chóng chỉ khoảng 2 -3s.
  • Sử dụng tốt cho những hệ thống có mức nhiệt độ và áp lực lớn.
  • Điều khiển van đóng mở tự động 100% với độ linh hoạt cao nhờ vào lực đẩy khí nén.
  • Thích hợp sử dụng trong các môi trường có độ nhớt cao.
  • Thiết kế góc chéo 30 độ giúp van hạn chế tối đa hiện tượng búa nước có thể xảy ra khi vận hành thiết bị.
  • Chất lượng van tốt với độ bền bỉ cao.
  • Van có thể sử dụng tốt trong các môi trường có áp suất chân không.
Van Y xiên đóng mở bằng khí nén

Van Y xiên đóng mở bằng khí nén

Nhược điểm của van xiên Y khí nén

Van xiên Y điều khiển khí nén dù có rất nhiều ưu điểm, nhưng vẫn gặp một vài nhược điểm như:

  • Kích thước van khá nhỏ chỉ từ DN15 – DN50.
  • Van thường chỉ được làm từ chất liệu inox nên giá thành cũng khá cao.

Ứng dụng của van Y xiên khí nén

Van Y xiên khí nén thường được sử dụng nhiều trong các hệ thống có áp lực cao và nhiệt độ lớn. Ngoài ra, chúng cũng được dùng trong các hệ thống có lưu lượng dòng chảy lớn.

Van y xiên điều khiển đang được sử dụng rất nhiều trong các ngành công nghiệp sản xuất, nhuộm, hóa chất, dệt, bao bì,.. có thể làm tại các viện hóa học, hóa chất hay phục vụ trong các nghiên cứu chế tạo.

Van Y xiên khí nén

Van Y xiên khí nén

Báo giá van xiên khí nén

Giá thành của dòng van xiên khí nén trên thị trường hiện nay có sự đa dạng. Và mỗi một thương hiệu, kích cỡ sẽ là yếu tố ảnh hưởng đến sản phẩm. Vì thế, để nhận được chính xác giá thành của dòng van xiên y điều khiển khí nén, các bạn nên liên hệ trực tiếp với nơi bán để nhận được câu trả lời chính xác.

Và hiện nay, Tuấn Hưng Phát đang nhập khẩu sản phẩm này trực tiếp từ các hãng sản xuất lớn. Vì thế giá thành và chất lượng của thiết bị cũng được đảm bảo mức tốt nhất. Bên cạnh đó, với đội ngũ tư vấn viên và đội ngũ kỹ sư sẽ đưa ra những tư vấn cụ thể, tiện ích và phù hợp với nhu cầu sử dụng của người dùng. Qua đó, sẽ tiết kiệm tối đa chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu quả cao.

Sản phẩm cam kết đạt chất lượng cao, chính hãng với đầy đủ CO/CQ, Catalogue. Hiện nay, Tuấn Hưng Phát đang nhập khẩu sản phẩm trực tiếp tại các nhà máy ở Hàn Quốc, Trung Quốc, Đài Loan. Hỗ trợ giao hàng tận nơi với thời gian chóng tùy theo yêu cầu của khách hàng. Liên hệ ngay với chúng tôi để được giải đáp và tư vấn kỹ lưỡng.

Ngoài ra, chúng tôi cũng phân phối độc quyền các dòng van điều khiển khí nén đến từ thương hiệu Kosaplus – Hàn Quốc, Haitima – Đài Loan như: van bướm điều khiển khí nén, van bi khí nén, van bi điều khiển điện và van bướm điện. Đảm bảo giá tốt, chất lượng được cam kết 100%. Hãy liên hệ ngay với Tuấn Hưng Phát để nhận được giá thành tốt!
