Mặt bích là gì? Các loại mặt bích thông dụng

By vanphukien 11/12/2018 Tin Tức Không có phản hồi

5/5 - (6 bình chọn)

Mặt bích là gì? Xem chi tiết các loại mặt bích tiêu chuẩn được sử dụng cho các hệ thống kết nối đường ống hiện nay. Thông số kích thước của các loại mặt bích tiêu chuẩn. Xem chi tiết tại đây!

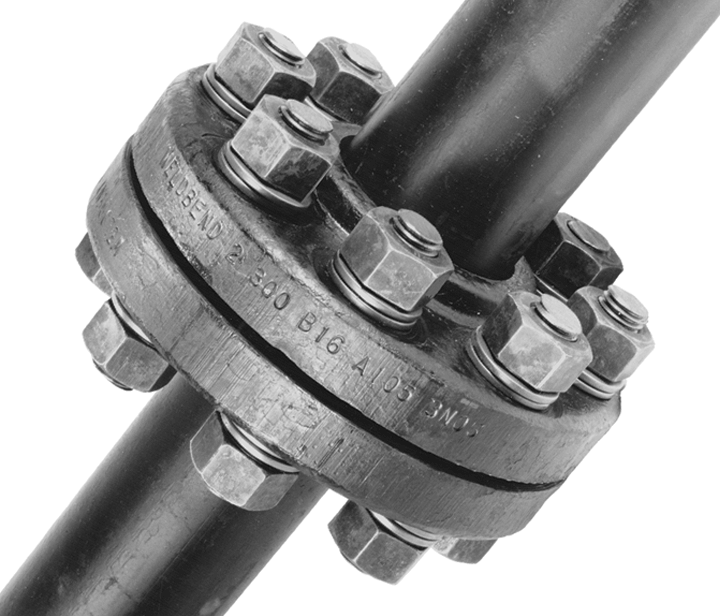

Mặt bích là gì? Phương pháp kết nối mặt bích với đường ống (Ảnh: Internet)

Mặt bích là gì?

Mặt bích là các chi tiết có hình dạng dẹt, hình tròn, hình vuông hoặc có dạng oval được đục lỗ nhằm mục đích kết nối với các bộ phận khác nhờ liên kết bulong. Có rất nhiều loại chi tiết máy, các loại tấm bản mã, kết cấu thép đều được gọi chung là mặt bích. Mỗi loại đều có những công dụng khác nhau, tùy vào từng mục đích sử dụng cụ thể.

Mặt bích là gì? Một số loại mặt bích tiêu chuẩn thông dụng

Vậy mặt bích là gì? Trả lời: Mặt bích thực ra là tên gọi chung cho các chi tiết có hình dạng tấm phẳng được dùng để kết nối với các chi tiết khác bằng kết nối bulong. Chúng có thể được làm từ các loại chất liệu như: Thép, inox, đồng, nhựa…

Tuy nhiên với lượng lớn mặt bích được sử dụng cho kết nối đường ống và kết nối các thiết bị với đường ống. Chúng được quy chuẩn và tạo thành những bộ quy chế, tiêu chuẩn riêng. Do vậy chúng ta ngầm hiểu rằng mặt bích chính là loại phụ kiện đường ống dùng trong kết nối đường ống.

Mặt bích được sử dụng để kết nối đường ống với các thiết bị trong hệ thống chuyền tải nước, chất lỏng, chất khí, gas…

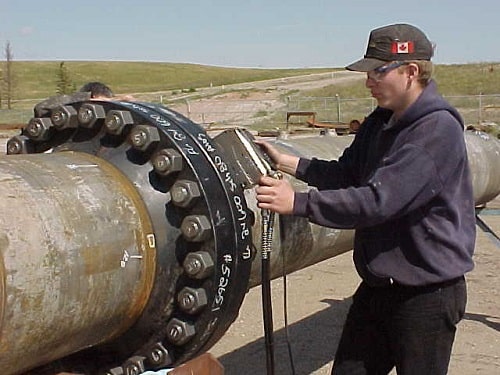

Mặt bích tiêu chuẩn là gì? Phương pháp kết nối đường ống thép (Ảnh: Internet)

Tiêu chuẩn mặt bích

Tiêu chuẩn mặt bích là gì?

Để đảm bảo chất lượng, kiểm soát được thông số áp lực làm việc và nhiệt độ làm việc của mặt bích. Người ta nguyên cứu ra các bộ thông số, kích thước cũng như chất liệu của mặt bích để sản xuất bích thép, bích inox theo tiêu chuẩn.

Vậy tiêu chuẩn mặt bích là gì? Trả lời: Tiêu chuẩn mặt bích là bộ thông số kích thước tiêu chuẩn, được nguyên cứu để sử dụng trong công nghệ sản xuất mặt bích thép, bích inox. Các loại bích tiêu chuẩn sẽ đảm bảo được các thông số chịu áp suất làm việc của hệ thống trong nhiệt độ nhất định.

Các bộ tiêu chuẩn mặt bích

Một số bộ tiêu chuẩn mặt bích thông dụng hiện nay, được công nhận và áp dụng trên toàn thế giới đó là:

Tiêu chuẩn của Hoa Kỳ: ASME, ANSI (ANSI #150, ANSI #300..)

Tiêu chuẩn của Nhật: JIS (JIS 5K, JIS 10K, JIS 20K…)

Tiêu chuẩn của Anh: BS (BS PN10, BS PN16…)

Tiêu chuẩn của Đức: DIN (DIN PN10, PN16…)

Chất liệu sản xuất

Chất liệu thường được sử dụng trong sản xuất mặt bích đó là:

Thép các bon (Carbon Steel): ASTM A105, ASTM A350 LF1/2, ASTM A181
Thép hợp kim thấp (Low Alloy Steel): ASTM A182F1 /F2 /F5 /F7 /F9 /F11 /F12 /F22
Thép không gỉ (Stainless Steel): ASTM A182F6 /F304 /F304L /F316 /F316L/ F321/F347/F348
Vật liệu khác: Đồng, nhựa…

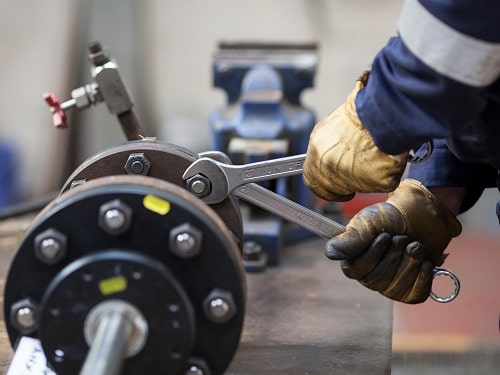

Mặt bích là gì? Phương pháp kết nối mặt bích với đường ống

Phương pháp kết nối mặt bích

Mặt bích được sản suất với nhiều loại loại khác nhau. Mỗi loại lại có những ưu điểm và nhược điểm riêng. Hãy cùng tìm hiểu một số loại mặt bích thông dụng và phương pháp kết nối với đường ống.

Một số loại mặt bích thông dụng

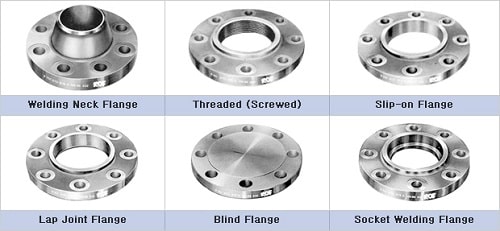

Một số loại bích thường được sử dụng trong công nghiệp hiện nay đó là: Slip-On Flange, Welding Neck flange, Socket Weld flange, Lap Joint flange, Threaded flange, Blind flange.

Mặt bích hàn trượt – Slip-On Flange (SO)

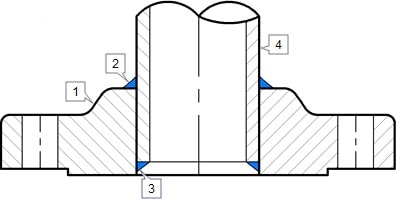

Mặt bích hàn trượt Slip-on (SO) kết nối với đường ống

Slip-On flange là loại bích kết nối với đường ống bằng phương pháp hàn hai đầu. Hàn kết nối cả phía trong và phía ngoài của mặt bích. Do đó chúng được gọi là bích hàn trượt. Ưu điểm của phương pháp kết nối này là có thể dễ dàng điều chỉnh được khoảng cách của ống thép.

Mặt bích hàn cổ – Welding Neck flange (WN)

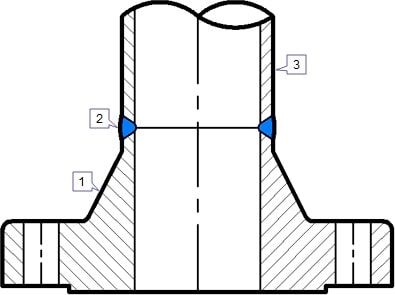

Phương pháp kết nối mặt bích hàn cổ – Welding Neck flange (WN)

Welding Neck flange kết nối đường ống bằng phương pháp hàn kết nối trực tiếp đường ống vào cổ mặt bích. Loại mặt bích này chịu được áp suất cao do có phần cổ mặt bích làm dày có tác dụng chịu lực.

Loại phương pháp kết nối này thường dùng cho đường ống áp lực cao. Bởi kiểu thiết kế của loại bích này giúp giảm thiểu sự tập trung áp lực lên thân bích.

Mặt bích hàn bọc đúc – Socket Weld flange (SW)

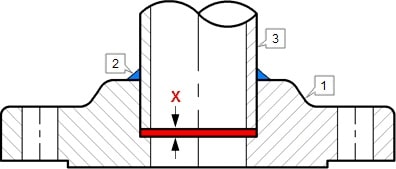

Phương phán hàn kết nối mặt bích hàn bọc đúc Socket Weld flange (SW)

Socket Weld flange được sử dụng kết nối cho các loại ống kích thước nhỏ và chịu áp xuất thấp.Chúng chỉ được hàn kết nối bằng một đường hàn duy nhất phía trên đường ống.

Mặt bích hàn lồng – Lap Joint flange (LJ)

Phương pháp hàn kết nối mặt bích hàn lồng Lap Joint flange (LJ)

Lap Joint flange có ưu điểm có thể xoay và duy chuyển mặt bích để bắt kết nối với nhau. Stub End được hàn trực tiếp với đường ống tạo liên kết. Loại bích lap joint có ưu điểm không tác dụng với lưu chất nên chúng có thể làm từ vật liệu rẻ tiền. Ngoài ra chúng còn có thể tái sử dụng khi lắp đặt với một Stub End khác để kết nối với đường ống.

Mặt bích ren – Threaded flange (TF)

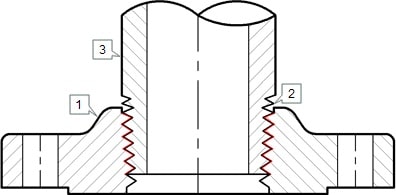

Phương pháp kết nối Mặt bích ren Threaded flange (TF)

Threaded flange được kết nối với đường ống bằng phương pháp nối ren. Ưu điểm của phương pháp kết nối này là dễ dàng lắp đặt và tháo dỡ một chách nhanh chóng. Ngoài ra chúng có thể tái sử dụng khi cần thiết.

Tuy nhiên nhược điểm của phương pháp kết nối này là chịu được áp suất thấp và dể bị dò rỉ chất lỏng, hơi, khí ra ngoài.

Mặt bích đặc dùng để bịt kín đầu đường ống

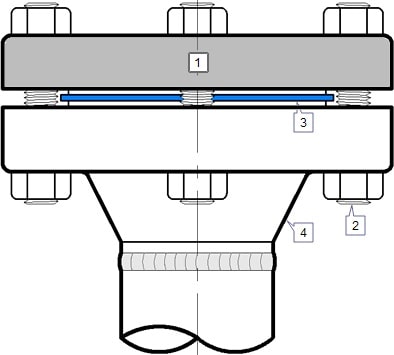

Blind flange hay còn được gọi là mặt bích mù, được sử dụng để bịt kín các đầu đướng ống dẫn. Ứng dụng để thử áp trong hệ thống hoặc bị kín đầu chờ tạm thời để có thể kết nối sau.

Phân loại mặt bích theo kiểu bề mặt

Trong kết nối đường ống sử dụng mặt bích tiêu chuẩn. Để tránh rò rỉ lưu chất, người ta thường sử dụng các loại gioăng làm kín. Tùy yêu cầu cụ thể, các loại gioăng có thể chịu được nhiệt độ và áp suất làm việc khác nhau. Để đảm bảo kết nối và sử dụng các loại gioăng làm kín. Mặt bích được sản suất theo các kiểu bề mặt khác nhau để lắp đặt các loại gioăng phù hợp. Có 3 kiểu hay được sử dụng đó là: flat face, raise face, ring type joint.

Flat face flange

FF (flat face): Đây là loại bích có hai mặt phẳng đều không có gờ (gương). Khi kết nối giữa hai mặt bích thường sử dụng vòng đệm phi kim loại. Thường là vòng đệm non – asbestos hoặc loại gasket khác tùy theo yêu cầu kỹ thuật.

Raise face flange

RF (raise face): Loại bích này có gương (có gờ), khi kết nối giữa hai mặt bích thường sử dụng vòng đệm kim loại. Loại phổ biến nhất thường được dùng là SPIRAL WOUND GASKET (vòng đệm kim loại xoáy trôn ốc)

Ring type joint flange

RTJ (Ring Type Joint): Bề mặt của loại bích này có khoét rảnh để lắp đặt và kết nối vòng đệm kim loại RTJ.

Tùy theo từng trường hợp cụ thể, ví dụ các hệ thống yêu cầu nhiệt độ cao. Lúc đó bắt buộc chúng ta phải sử dụng các loại vòng đệm kim loại thay vì các loại gioăng cao su thông thường.

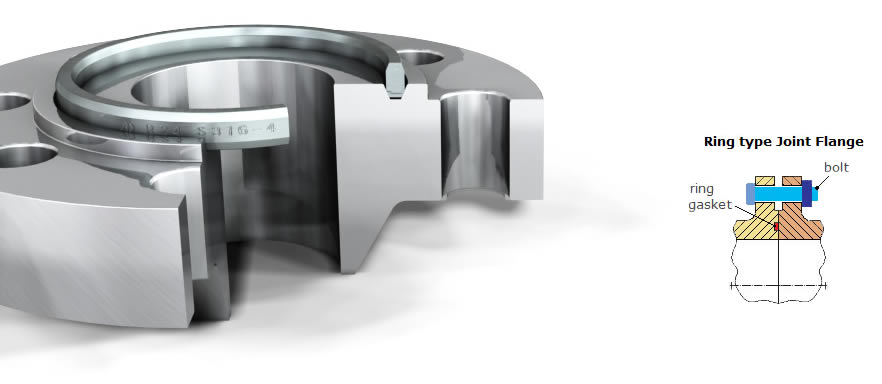

Mặt bích kiểu RJT dùng vòng đệm kim loại làm kín

Mua mặt bích ở đâu?

Nhằm đáp ứng các nhu cầu trong ngành công nghiệp, lắp đặt các hệ thống đường ống nước, khí, hơi. Chúng tôi chuyên cung cấp các loại mặt bích thép, bích inox 304 theo tiêu chuẩn: JIS 10K, JIS 20K, BS PN10, BS PN16, ANSI #150LB…

Sản phẩm đầy đủ chứng chỉ chất lượng Co/Cq, đa dạng chủng loại và kích thước. Ngoài ra chúng tôi nhận ra công theo yêu cầu các loại bích thép không theo tiêu chuẩn. Chế tạo bích thép theo tiêu chuẩn có áp suất lớn, kích thước lớn không có sẵn.

Liên hệ ngay Hotline: 0865.927.268 hoặc Email: Trung@tuanhungphat.vn để được tư vấn và giải đáp!
