Van bướm điều khiển khí nén hay van bướm khí nén là dòng van có sự kết hợp thông minh giữa thân van bướm cơ và bộ điều khiển khí nén. Chức năng chính của dòng van này là đóng mở van tự động, thay thế cho sức người. Hãy cùng Vanphukien tìm hiểu thêm về van bướm điều khí nén và các loại van bướm khí hiện có trên thị trường.

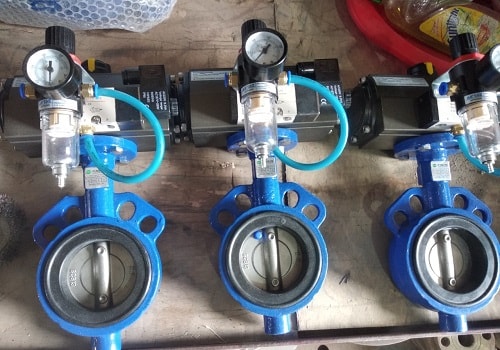

Van bướm điều khiển khí nén là gì?

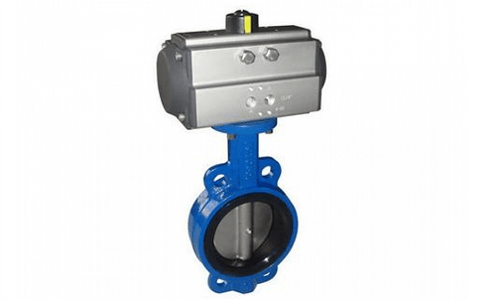

Van bướm điều khiển khí nén có thể hiểu một cách đơn giản là van bướm cơ được lắp thêm bộ điều khiển khí nén. Chúng có thể đóng mở van kiểu On/Off hoặc tiết lưu dòng chảy tự động 100% mà không cần đến sức người. Loại van này còn biết đến với những tên thông dụng khác như:

• Van bướm khí nén
• Van bướm điều khiển bằng khí nén
• Van cánh bướm điều khiển khí nén

Van bướm khí nén điểu khiển đĩa van đóng mở nhanh chóng với chế độ điều khiển dạng On/Off. Thời gian đóng mở van cực nhanh trong khoảng 1 – 3s. Ngoài ra, thiết bị này cũng có thể ứng dụng chế độ điều khiển tuyến tính. Van bướm khí nén tuyến tính giúp người vận hành dễ dàng điều tiết lưu lượng dòng chảy thông qua các góc mở nhất định từ 0 – 90 độ.

Thông số van bướm điều khiển khí nén

Thông tin sản phẩm

• Chất liệu thân van: Gang, thép, inox 304, inox 316 nhựa PVC, u-PVC, CPVC
• Kích thước van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Áp suất làm việc: Tối đa16kg/cm2
• Điều khiển: ĐIều khiển dạng On/Off, điều khiển dạng tuyến tính
• Áp suất khí nén: Hoạt động từ 2 bar – 8 bar
• Thời gian đóng mở: Siêu tốc trong khoảng 1s – 2s
• Tín hiệu tuyến tính: 4 – 20mA
• Kiểu kết nối: Nối mặt bích, Wafer hoặc Lug
• Hãng sản xuất: Độc quyền Kosaplus và Haitima
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành: 24 tháng

Các loại van bướm khí nén thông dụng

Dựa theo chất liệu của phần van bướm cơ mà có các loại van bướm khí nén sau:

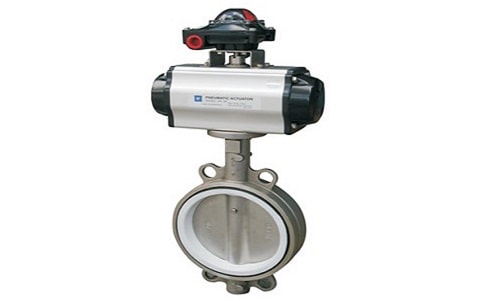

• Van bướm inox điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm nhựa điều khiển khí nén

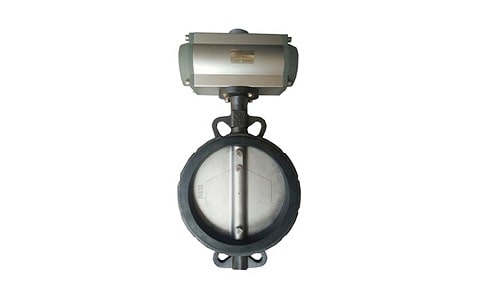

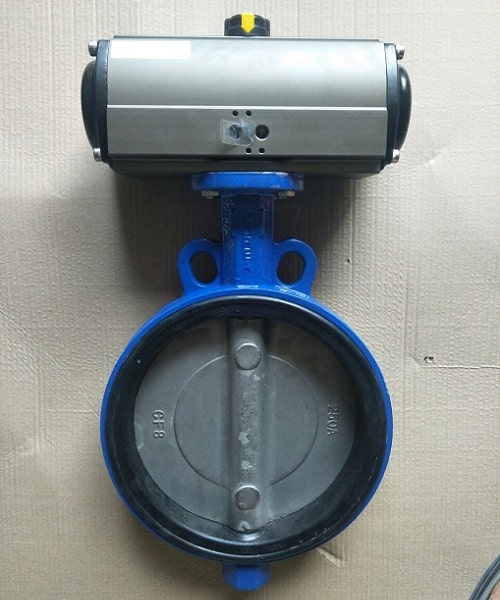

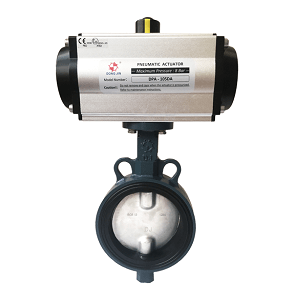

Van bướm gang điều khiển bằng khí nén

Thông số kỹ thuật

• Chất liệu thân: Gang dẻo GC400
• Cánh van: Inox 304
• Kết nối: Wafer
• Kích thước: DN40 – DN600
• Áp lực: PN16
• Áp suất test: 21kg/cm2
• Dạng điều khiển: Dạng Tác động đơn, Tác động kép và dạng Tuyến tính
• Áp lực khí: 2 – 8bar
• Tín hiệu Analog: 4 – 20mA
• Tiêu chuẩn: IP67
• Xuất xứ: Hàn Quốc / Đài Loan

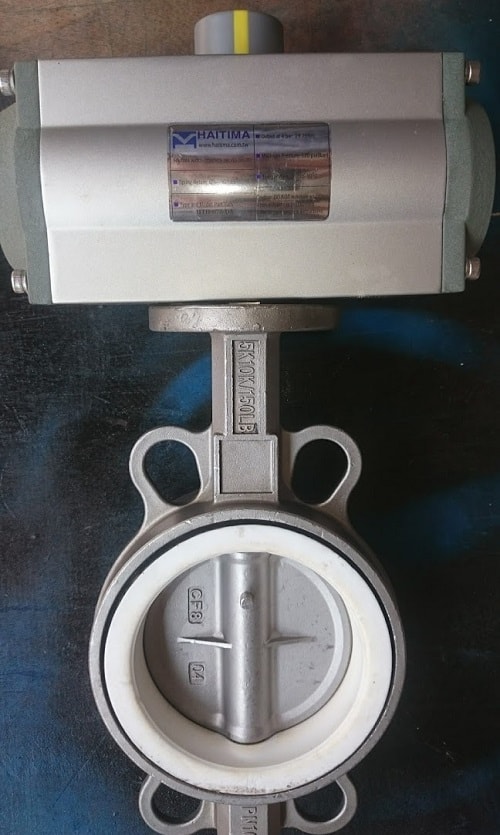

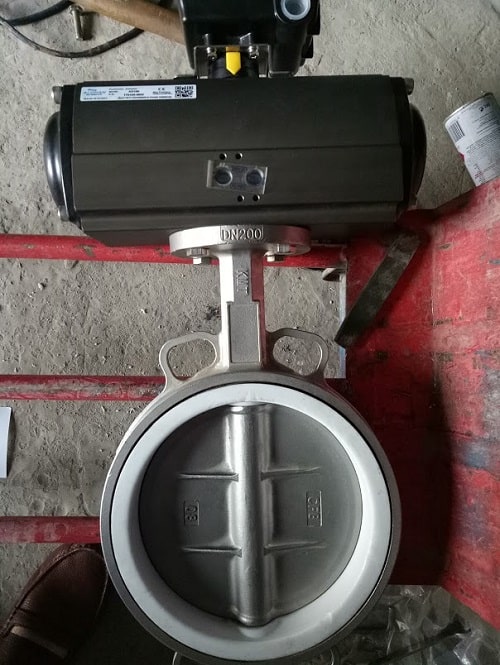

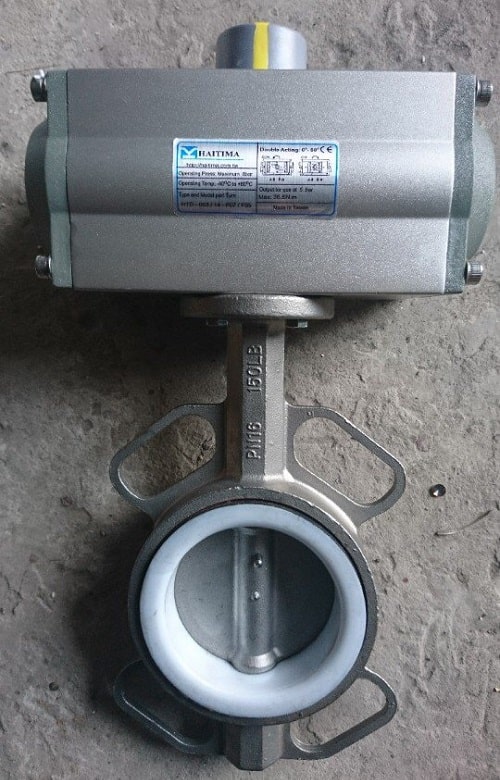

Van bướm inox điều khiển đóng mở bằng khí nén

Thông số kỹ thuật

• Chất liệu tạo thân van: SUS 304, SUS 316
• Gioăng làm kín: PTFE (Teflon)
• Áp lực làm việc: 16bar
• Nhiệt độ làm việc: -10 đến 180 độ C
• Dạng kết nối: Wafer
• Dạng điều khiển: Kiểu Tác động kép / kiểu Tác động đơn / kiểu Tuyến tính
• Tiêu chuẩn: IP67
• Áp lực khí nén: 2 – 8bar
• Thời gian đóng mở: 1 – 2s
• Bảo hành: 24 tháng

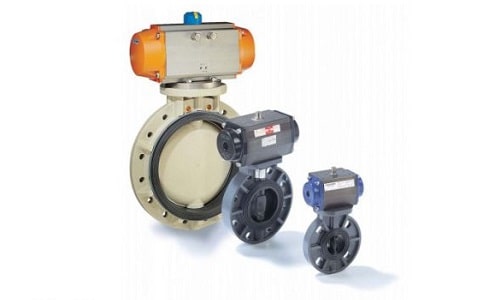

Van bướm nhựa điều khiển bằng áp khí nén

Thông số kỹ thuật

• Chất liệu van: Nhựa uPVC, cPVC
• Kích thước: DN50 – DN400
• Kết nối: Mặt bích
• ĐIều khiển: Khí nén
• Dạng van: Tuyến tính / On Off
• Áp lực khí: 2bar – 7bar
• Thời gian đóng mở: 1 – 2s
• Tiêu chuẩn: IP67
• Xuất xứ: Hàn Quốc – Đài loan
• Thương hiệu: Kosaplus & Haitima
• Bảo hành: 24 tháng

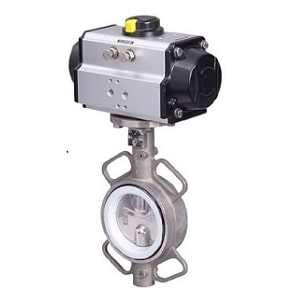

Cấu tạo van bướm khí nén

Van bướm khí nén được phân chia thành 2 bộ phận chính đó là:

• Phần thân van bướm.
• Phần bộ truyền động khí nén.

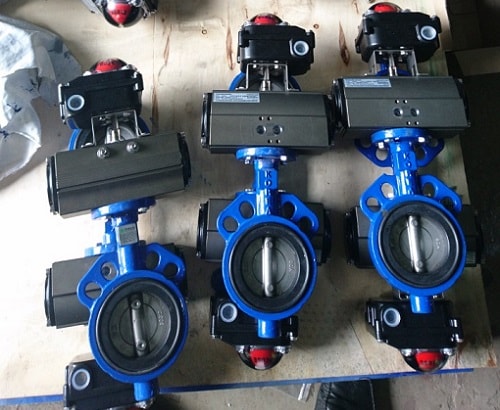

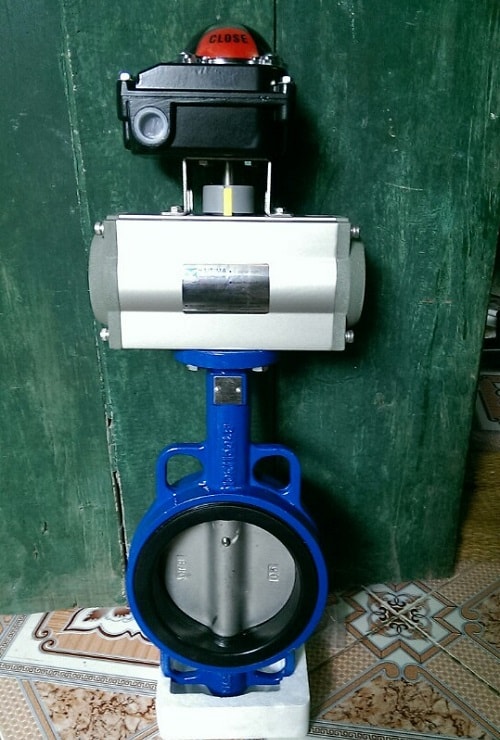

Ngoài ra, sản phẩm này cũng lắp thêm bộ limit swith box để thông báo tình trạng đóng mở của van. Đối với những dạng van điều khiển tuyến tính cũng lắp thêm bộ Pneumatic positioner để điều khiển đóng mở theo góc cố định từ 0 – 90 độ.

Van bướm

Van bướm là bộ phận lắp đặt và tiếp xúc trực tiếp với hệ thống làm việc. Cấu tạo của van là dạng đóng mở đĩa van có thiết kế hình cánh bướm. Vì thế, nên tên gọi của chúng là van bướm hay van cánh bướm.

Nhiệm vụ chính của van khi ở trạng thái đóng là không cho dòng lưu chất đi qua van, khi ở trạng thái mở thì để môi chất chảy qua hoàn toàn. Cùng với đó, van cũng có thêm chức năng điều tiết dòng lưu chất đi qua bằng cách mở 1 góc bất kỳ trong khoảng từ 0 – 90 độ.

Van bướm cũng có nhiều loại chất liệu, kiểu kết nối khác nhau như: Van bướm nhựa, van bướm gang, van bướm inox với các kiểu nối bích, wafer hoặc lug.

Bộ truyền động khí nén

Bộ truyền động khí nén là bộ phận sử dụng nguồn năng lượng khí nén để điều khiển trục ty van để đóng mở van nhanh chóng. Dựa theo cấu tạo và nguyên lý làm việc, bộ điều khiển khí nén sẽ được chia thành 2 loại là: tác động đơn và tác động kép.

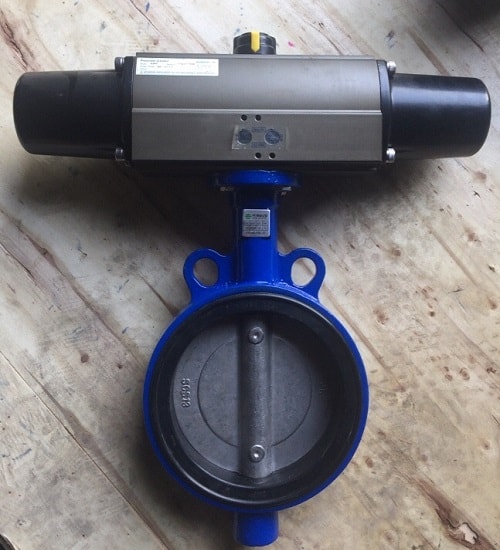

Bộ điều khiển khí nén tác động đơn

Bộ điều khiển khí nén tác động đơn là kiểu sử dụng lực đẩy và độ đàn hồi của lò xo để giữ van luôn trong trạng thái cố định. Khi van bướm điều khiển khí nén lắp đặt bộ điều khiển tác động đơn sẽ luôn trong trạng thái thường đóng.

Khi cung cấp khí nén vào bộ điều khiển khí nén, áp suất khí nén lớn dần sẽ đẩy lò xo sang 2 bên khiến cho trục van xoay theo. Trục van cũng tác động trực tiếp lên trên đĩa van khiến cho cửa van mở ra. Sau khi ngừng cấp khí nén, lực đàn hồi của lò xo lớn hơn áp suất khí sẽ đẩy trục van quay trở lại vị trí ban đầu. Lúc đó, van sẽ đóng lại và ngăn không cho dòng lưu chất đi qua.

Bộ điều khiển khí nén tác động kép

Bộ điều khiển khí nén tác động kép sẽ không sử dụng nguyên lý hoạt động của lò xo như dòng tác động đơn. Mà chúng sẽ sử dụng áp lực của khí nén để điều khiển ty van xoay theo 2 chiều khác nhau. Lực đẩy của khí nén sẽ khiến van thực hiện việc đóng mở van. Thế nhưng, khi ngừng cung cấp khí nén, van sẽ vẫn giữa trạng thái đóng mở (tùy thuộc vào từng trạng thái ban đầu khi cung cấp khí nén).

Điều khiển khí nén dạng tuyến tính

Ngoài những loại van có kiểu điều khiển dạng on off. Dòng van khí nén này sau khi lắp thêm bộ positioner sẽ trở thành dạng van điều khiển tuyến tính. Dạng van này sẽ có cách đóng mở van theo từng góc mở nhất định thông qua tín hiệu điều khiển 4-20mA.

Ưu điểm của van bướm điều khiển khí nén

Van bướm khí nén sở hữu rất nhiều các ưu điểm nổi bật so với van bi điều khiển khí nén đó là:

• Dễ dàng lắp đặt trong khoảng cách hẹp phù hợp cho những không gian nhỏ, cần tiết diện nhỏ.
• Van bướm kết nối dạng wafer có thể lắp đặt với các loại tiêu chuẩn lắp bích khác nhau như: JIS 10K, BS PN16, DIN PN16, ANSI #150LB.
• Lưu lượng chất lỏng và chất khí khi đi qua luôn giữ được sự ổn định, đảm bảo.
• Giá thành rẻ và sử dụng hợp lý các dòng van bi khí nén hoặc van điều khiển điện.
• Phù hợp cho nhiều môi trường, môi chất khác nhau để lựa chọn từng chất liệu van hoạt động và gioăng làm kín.
• Dễ dàng bảo dưỡng, sửa chữa van hay cần thay mới khi có sự cố xảy ra.
• Kích thước van lớn, phù hợp lắp đặt tại các đường ống và hệ thống kích thước lớn từ DN50 – DN600.

Nhược điểm của van bướm khí nén

Với những ưu điểm nổi bật là thế. Nhưng van bướm điều khiển khí nén cũng có một vài nhược điểm cần chú ý như:

• Không có những dòng van với kích thước bé như: DN15, DN20, DN32, DN40 (Chỉ có loại van bướm vi sinh)
• Nhiệt độ và áp lực làm việc của van không bằng với dòng van bi điều khiển khí nén.
• Khả năng điều tiết dòng lưu chất không thực sự tốt và rất dễ bị rò rỉ lưu chất ra ngoài.

Ứng dụng của van bướm khí nén

Van bướm khí nén được sử dụng nhiều trong những hệ thống tự động; hệ thống khí nén; hệ thống truyền dẫn chất lỏng: nước, nước sạch hay nước thải…

Ngoài ra chúng còn được ứng dụng tốt tại những hệ thống hóa chất. Thiết bị này được dùng trong các nhà máy nhuộm hay xử lý khí thải công nghiệp.

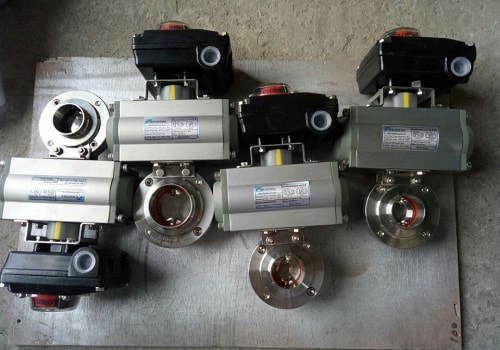

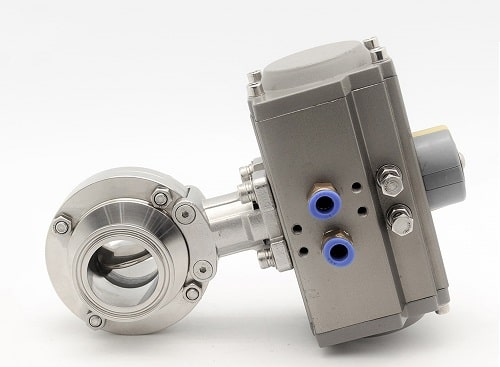

Trong các hệ thống vi sinh, van bướm vi sinh điều khiển khí nén được dùng nhiều và phổ biến. Loại van bướm này thường có kích thước tương đối nhỏ. Chất liệu inox được đánh bóng bề mặt có khả năng chống ăn mòn tốt. Vì thế, chúng dùng tốt cho những hệ thống vi sinh và hệ thống thực phẩm.

Lựa chọn van cánh bướm điều khiển khí nén

Khi lựa chọn van bướm khí nén, quý khách hàng nên lưu ý một vài các thông số kỹ thuật của van sau:

• Lựa chọn van được làm từ chất liệu: gang, inox 304 hoặc cánh van inox để đảm bảo thiết bị có độ bền cao và chất lượng van cũng sở hữu chất lượng tốt nhất. Van bướm inox dùng được trong nhiều môi trường có tính oxi hóa và ăn mòn.
• Áp suất làm việc của van là yếu tố quan trọng để chọn được một sản phẩm phù hợp. Việc chọn chính xác mức áp suất làm việc của hệ thống sẽ tránh tính trạng bị vỡ van và không xảy ra tình trạng rò rỉ môi chất.
• Lựa chọn bộ điều khiển khí nén có nguồn gốc, xuất xứ rõ ràng nhằm đảm bảo tính chất lượng tốt nhất. Mọi người có thể dựa theo các tiêu chuẩn cho phép từ nhà sản xuất để chọn.

Nhiều đơn vị hiện nay đang sử dụng phần thân van bướm Trung Quốc có độ bền và tuổi thọ làm việc thấp. Cũng chính vì thế nên giá thành của chúng rẻ hơn rất nhiều so với các dòng van từ Hàn Quốc, Nhật Bản, Châu Âu,.. Vì thế, khi lựa chọn van bướm thân gang cánh inox khí nén, các bạn cần lưu ý đến nguồn gốc, xuất xứ của sản phẩm. Ngoài ra, cũng có đơn vị giật cấp động cơ (có nghĩa lắp đặt đầu khí nén công suất thấp hơn) nên chất lượng van cũng từ đó mà kém đi rất nhiều.

Bảng giá van bướm điều khiển khí nén

Van bướm điều khiển khí nén được lắp đặt theo dựa theo lựa chọn của từng khách hàng. Chúng tôi hiện đang cung cấp những loại van bướm gang, inox, nhựa và van bướm vi sinh. Các dòng van bướm này đều được kết nối với các bộ điều khiển khí nén Haitima – Đài Loan hoặc bộ điều khiển khí nén Kosaplus của Hàn Quốc.

Tùy thuộc vào từng đơn hàng cụ thể cũng như yêu cầu của khách hàng, chúng tôi sẽ đưa ra những giải pháp lắp đặt hoàn chỉnh cho từng loại van bướm. Tuấn Hưng Phát chuyên cung cấp những dòng van điều khiển tự động bằng điện và khí nén với kiểu đóng mở tuyến tính và On/Off. Để nhận được bảng báo giá van bướm điều khiển khí nén chính xác, nhanh chóng, hãy liên hệ ngay với chúng tôi để được hỗ trợ! Quý khách hàng cũng có thể đến tận kho để xem trực tiếp sản phẩm hoặc liên hệ với chúng tôi để nhận ảnh thực tế và catalogue.
