Van bướm kiểu Wafer là gì?

Van bướm là loại van có chức năng đóng mở và ngăn chặn dòng nước hay khí với đĩa van duy chuyển dạng cánh bướm. Do đó chúng được gọi là van cánh bướm hay butterfly valves (Tên gọi tiếng Anh).

Van bướm thường có 3 dạng kết nối chính đó là kết nối kiểu Wafer, Flange và Lug. Trong đó kiểu kết nối wafer là được sử dụng rộng dãi nhất và nó thể hiện dạng kết nối với đường ống.

Van bướm dạng wafer kết nối với đường ống

Van bướm wafer kết nối với đường ống dạng kẹp siết. Tức là, chỉ cần đặt van bướm vào giữa mặt bích ở hai đầu đường ống, dùng bu lông và đai ốc đi qua các mặt bích và cặp ống. Như vậy, không có bất kỳ liên kết trực tiếp nào giữa van và mặt bích của đường ống.

Phần tai (lỗ) bên hông của van được sử dụng để luồn bulong qua và định vị vị trí của van trên đường ống. Trái lại, van bướm mặt bích lại kết nối với đường ống thông qua hai đầu van và hai đầu bích kết nối.

Ưu – nhược điểm của van bướm dạng Wafer

Mỗi kiểu kết nối đều mang lại ưu nhược điểm riêng khi sử dụng trong hệ thống. Và các ưu điểm của van bướm wafer chính là:

• Kết nối đơn giản, nhanh chóng và số lượng bulong cần kết nối ít hơn van bướm kiểu lug.
• Dễ dàng lắp đặt vào đường ống với các tiêu chuẩn mặt bích khác nhau trong khi van bướm kiểu Flange lại yêu cầu kết nối đúng tiêu chuẩn mặt bích.
• Với một số loại van không cần lắp đặt thêm gioăng làm kín ở hai đầu mặt bích như dòng van bướm Wonil Hàn Quốc chúng tôi đang cung cấp.
• Dễ dàng thay thế van cũ mà không cần sửa lại đường ống.
• Giá thành van bướm wafer rẻ hơn dòng van bướm lug và van bướm flange.
• Bởi nhiều ưu điểm nổi bật nên dòng van bướm Wafer phổ biến hơn cả, dễ dàng tìm kiếm trên thị trường với sự đa dạng về chất liệu và kích thước.

Kết nối van bướm dạng wafer

Tuy nhiên, đối với kiểu kết nối wafer vẫn còn gặp một số hạn chế khi lắp đặt và sử dụng, đó là bị giới hạn về nhiệt độ và áp suất hoạt động. Không chỉ vậy, đối với những hệ thống yêu cầu cao về việc định vị chính xác vị trí van thì van bướm wafer không thích hợp để lắp đặt.

Một số loại van bướm Wafer

Có nhiều cách phân loại van bướm wafer, dưới đây chúng tôi sẽ chia sẻ vài cách phân loại phổ biến.

Phân loại theo kiểu điều khiển

• Van bướm tay gạt
• Van bướm tay quay
• Van bướm điều khiển điện kết nối wafer
• Van bướm điều khiển khí nén kết nối wafer

Phân loại theo chất liệu

• Van bướm inox
• Van bướm gang
• Van bướm wafer thép
• van bướm nhựa kết nối wafer

Ngoài ra, có thể phân loại theo xuất xứ, kích thước, ứng dụng,…

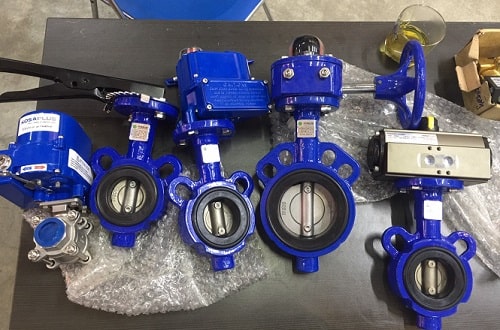

Một số loại van bướm dạng Wafer thương hiệu Wonil – Kosaplus

Thông thường các dòng van bướm dạng wafer được dùng cho các hệ thống chủ yếu là chất lỏng và có áp lực thấp khoảng 16bar. Với các hệ thống áp lực lớn, người ta thường sử dụng các loại van bướm kết nối mặt bích.

Các bước lắp đặt van bướm kiểu wafer

Trong 3 kiểu kết nối, van bướm wafer là loại van phổ biến nhất trong đường ống công nghiệp. Việc lắp đặt đúng van bướm dạng wafer liên quan đến mức độ bịt kín của van bướm, khả năng rò rỉ và các vấn đề khác, bao gồm cả sự an toàn trong điều kiện vận hành. Vậy nên người dùng cũng cần hiểu quá trình lắp đặt van bướm.

Cụ thể các bước lắp đặt van bướm wafer như sau:

1. Đặt van vào giữa 2 mặt bích đã được lắp sẵn (các lỗ bulong của mặt bích phải thẳng hàng để thuận tiện cho việc lắp đặt).
2. Đưa 4 cặp bulong – đai ốc vào các lỗ bích và siết nhẹ để điều chỉnh độ phẳng của bề mặt mặt bích.
3. Hàn mặt bích với các điểm cố định trên đường ống.
4. Tháo bulong – đai ốc và tháo van ra khỏi đường ống.
5. Hàn cố định xung quanh mặt bích trên đường ống và chờ các mối hàn nguội hoàn toàn.
6. Tiến hành lắp van và đảm bảo rằng mặt bích có đủ không gian để tránh bị hư hỏng van và đĩa van có độ mở nhất định.
7. Chỉnh lại vị trí van và siết 4 cặp bulong – đai ốc (không cần siết quá chặt)
8. Mở ra để đảm bảo cánh van có thể đóng mở tự do, sau đó để cánh van mở nhẹ.
9. Lắp toàn bộ phần bulong – đai ốc vào các lỗ bích còn lại và siết chặt.
10. Thử lại hoạt động đóng – mở của van và hoàn tất lắp đặt.

Van bướm kiểu wafer đặc biệt thích hợp cho những nơi có không gian hạn chế hoặc khoảng cách giữa các đường ống ngắn. Khi van bướm ở vị trí mở hoàn toàn, độ dày của đĩa van bướm là lực cản duy nhất khi môi trường chảy qua thân van nên độ sụt áp do van tạo ra rất thấp. Kích thước van nhỏ nên có đặc tính kiểm soát dòng chảy tốt hơn.
