Van chống va là gì? Cách hiệu chỉnh van chống búa nước

5/5 - (4 bình chọn)

Van chống va là gì? Van búa nước là gì? Hãy cùng tìm hiểu về loại van này, thông số kỹ thuật và ứng dụng của chúng trong hệ thống bơm nước.

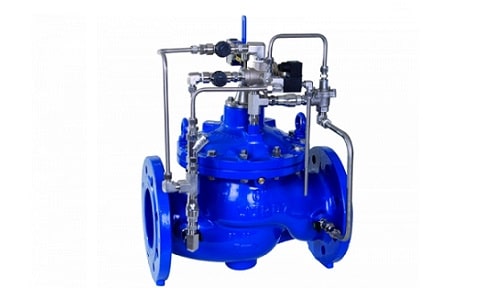

Van chống nước va

Van chống nước va

Van chống va là gì?

Van chống va là loại van công nghiệp được sử dụng trong các hệ thống bơm nước với mục đích tránh hiện tượng búa nước.

Loại van này được lắp đặt để loại bỏ tình trạng gia tăng áp lực đột ngột của hiện tượng nước va. Hiện tượng nước va hay hiện tượng búa nước hình thành bởi việc tắt bơm đột ngột hoặc đóng van chính quá nhanh. Khi đó gây ra sự lan truyền sóng áp lực thấp nhanh về phía trước, theo sau là sóng ngược áp lực cực cao.

Chuỗi sóng áp lực cao hình thành trong khoảng thời gian ngắn, gây ra hiện thượng tăng áp đột ngột. Nếu không được khắc phục, hiện tượng này sẽ gây ra hư hỏng các thiết bị trên hệ thống. Khi đó van chống va sẽ được lắp đặt để loại bỏ hiện tượng này.

Tham khảo thêm Các thiết bị chống hiện tượng búa nước

Cấu tạo van chống va

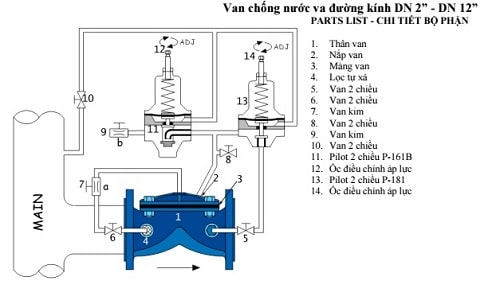

Cấu tạo cơ bản của van chống va

Cấu tạo cơ bản của van chống búa nước

Van chống va nước có cấu tạo cơ bản gồm các bộ phận:

  1. Thân van: Thân van thường được làm từ chất liệu gang dẻo, dùng cho hệ thống nước.
  2. Nắp van: Bộ phận nắp dùng để bịt kín van và tháo lắp để sữa chữa, bảo dưỡng.
  3. Màng van: Bộ phận này làm từ chất liệu cao su với mục đích làm kín tránh rò rỉ nước.
  4. Lọc tự xả: Xả áp lực nước qua van
  5. Van 2 chiều: Đóng mở dẫn nước
  6. Van 2 chiều: Đóng mở dẫn nước
  7. Van kim
  8. Van 2 chiều: Đóng mở dẫn nước
  9. Van kim
  10. Van 2 chiều: Đóng mở dẫn nước
  11. Pilot 2 chiều
  12. Ốc điều chỉnh áp lực
  13. Pilot 2 chiều
  14. Ốc điều chỉnh áp lực

Cách điều chỉnh van chống nước va

Van chống va nước hoạt động dựa trên áp lực đường ống chính được kiểm soát bằng hai cụm van điều khiển pilot. Khi có hiện tượng búa nước xảy ra, van búa nước tự động mở để xả bớt áp lực của nước.

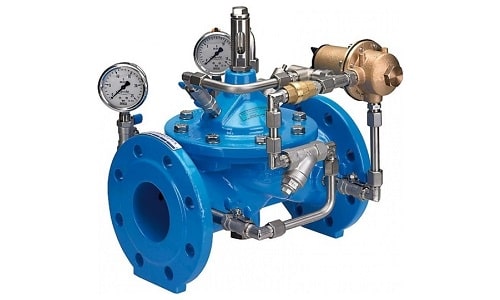

Van chống nước va hiện tượng búa nước

Van chống nước va hiện tượng búa nước

Lắp đặt và điều chỉnh van chống búa nước theo các bước sau:

  1. Đầu tiên mở các van số 6, số 5 và số 10. Sau đó đóng van số 8 lại.
  2. Nới lỏng ốc điều chỉnh ở cụm van pilot số 11 và số 13. Xoay ốc điều chỉnh áp suất số 12 theo chiều ngược kim đồng hồ hết cỡ.
  3. Từ từ mở van cổng, đảm bảo hệ thống hoạt động ổn định áp suất giữ ổn định.
  4. Điều chỉnh áp lực ở vị trí ốc số 14 theo chiều kim đồng hồ đến khi van chống van đóng lại hoàn toàn.
  5. Tiếp theo điều chỉnh ốc vị trí số 12 đến khi van chống búa nước từ từ mở ra. Tiếp theo đóng nút khóa cụm van pilot số 11.
  6. Từ từ mở van cổng ra đến khi van mở hoàn toàn.
  7. Bắt đầu mở máy bơm để kiểm tra. Từ từ xoay ốc điều chỉnh áp suất số 14 theo chiều ngược kim đồng hồ. Sau đó đóng cụm van pilot số 13.
  8. Sau đó dừng bơm để kiểm tra áp suất ngược dòng. Lắp lại bước số 7 khi chưa đạt yêu cầu, khi đạt yêu cầu thì dừng lại.

Trên đây là các thông tin cơ bản về van chống va, van búa nước, thông số cơ bản về cấu tạo và cách điều chỉnh van chống búa nước. Hy vọng bài viết giúp bạn có thêm lựa chọn để khắc phục hiện tượng búa nước.

Mọi thắc mắc hoặc có nhu cầu sản phẩm, vui lòng liên hệ Zalo: 0865.927.268 và Email: Trung@tuanhungphat.vn để được tư vấn và giải đáp!
