Van điều khiển bằng motor điện | Tuyến tính – On off

Van điều khiển bằng motor là dòng van sử dụng motor điện để điều khiển thiết bị van đóng mở. Van điều khiển motor thường sử dụng điện áp 24vDC, 220vAC và 38vAC. Hãy cùng tìm hiểu các loại van điều khiển bằng motor điện qua bài viết sau!

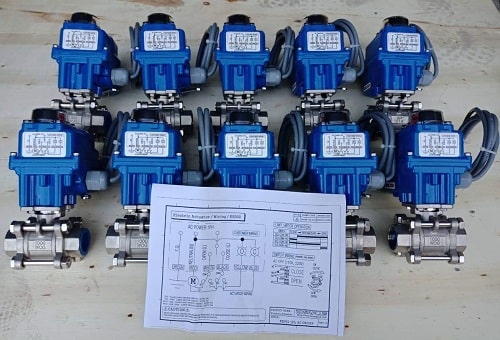

Van điều khiển bằng motor điện

Van điều khiển bằng motor điện là gì?

Van điều khiển bằng motor là dòng van sử dụng điện áp để điều khiển van đóng mở tự động. Bằng cách sử dụng nguồn điện 24vDC, 220vAC và 380vAC để điều khiển mô tơ chuyển động. Khi có lực kéo của motor, trục van chuyển động và kéo cửa van đóng mở.

Van điều khiển motor được cấu tạo từ hai bộ phận chính đó là motor điện và van cơ đóng mở.

Motor điện điều khiển

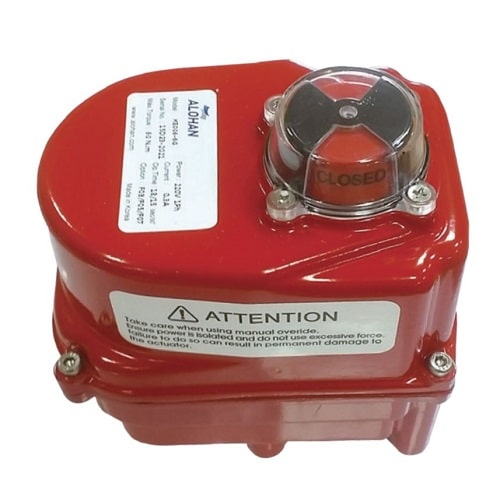

Motor điện điều khiển van đóng mở tự động

Thông số kỹ thuật

• Nguồn điện: 24vDC, 220vAC, 380vAC
• Tiêu chuẩn: IP67
• Kiểu điều khiển: Tuyến tính / On off
• Nhiệt độ hoạt động: -5 đến 60 độ C
• Góc mở: 0 – 90 độ ± 5 độ

Motor điện có hai dạng điều khiển chính đó là điều khiển điện dạng tuyến tính và dạng on off.

• Điều khiển tuyến tính: Đóng mở van và tiết lưu lưu lượng của dòng chảy của môi chất. Có thể mở được các góc mở khác nhau để điều tiết lưu lượng.
• Van điều khiển On Off: Van chỉ có thể mở van hoàn toàn và đóng van hoàn toàn. Van chỉ có thể ở một trong hai trạng thái đóng và mở chứ không thể điều tiết dòng chảy lưu chất.

Motor điều khiển điện có thể lắp đặt cho van bi, van bướm, van cầu, van cổng. Tuy nhiên bộ điều khiển của van bi và van bướm đơn giản hơn của van cầu và van cổng. Bởi van bi và van bướm chỉ cần mở góc 90 độ còn van cầu và van cổng cần nhiều hơn.

Van cơ điều khiển

Các loại van sử dụng lắp đặt được motor điều khiển tự động đó là: Van bi, van bướm, van cầu và van cổng. Đây là 4 loại van chặn cơ bản thường được sử dụng để đóng mở và sử dụng với mục đích ngăn dòng chảy.

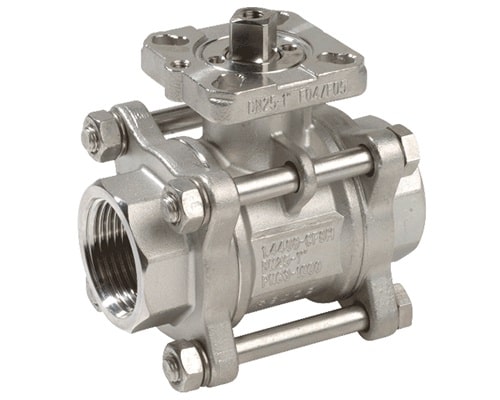

Van bi có tán sử dụng lắp motor điều khiển điện

Mỗi loại van đều có những ưu điểm và nhược điểm riêng. Trong khi van bi và van bướm có cơ chế đóng mở là xoay một góc 90 độ, thì van cổng và van cầu phải xoay nhiều vòng để nâng hạ đĩa van lên xuống. Theo cơ đóng mở của van mà đầu motor điện sử dụng cũng phù hợp với cơ chế đóng mở của van. Để hiểu rõ hơn chúng ta cùng tham khảo chi tiết các loại van điều khiển bằng motor điện mà chúng tôi hiện đang cung cấp trên thị trường.

Một số loại van điều khiển bằng motor điện

Như đã trình bày ở trên, các loại điều khiển bằng motor bao gồm van bi điện, van bướm điện, van cầu điều khiển motor điện và van cổng điều khiển điện.

Van bi điều khiển motor điện

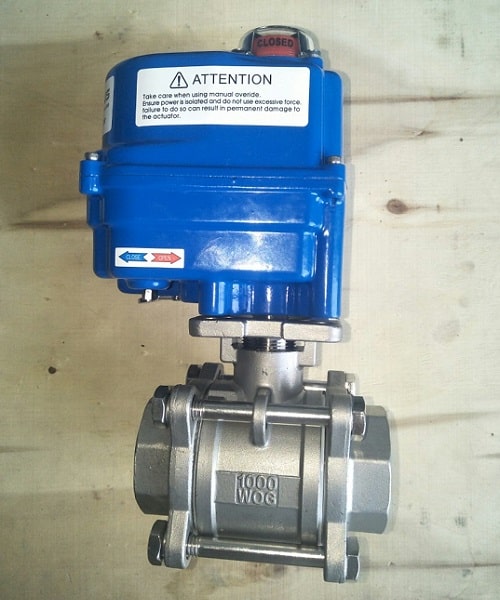

Van bi điều khiển bằng motor điện Kosaplus Hàn Quốc

Thông số kỹ thuật

• Chất liệu van: Inox 304, inox 316, nhựa
• Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 3″, 4″, 5″, 6″, 8″.
• Điện áp điều khiển: 24v, 220v, 380v
• Chế độ: Điều khiển on off / Điều khiển tuyến tuyến
• Kết nối: Kết nối ren / Kết nối mặt bích tiêu chuẩn BS PN16, JIS 10K, ANSI #150LB
• Áp lực làm việc: 16bar
• Nhiệt độ làm việc: 120 độ C
• Thương hiệu: Kosaplus, Haitima
• Xuất xứ: Hàn Quốc, Đài Loan

Loại van này còn được gọi là van bi điều khiển bằng điện, van có nhiều ưu điểm nổi bật. Hiện nay nhiều khách hàng tin tưởng và lựa chọn loại van này thay thế cho van điện từ.

Van bướm điều khiển bằng motor điện

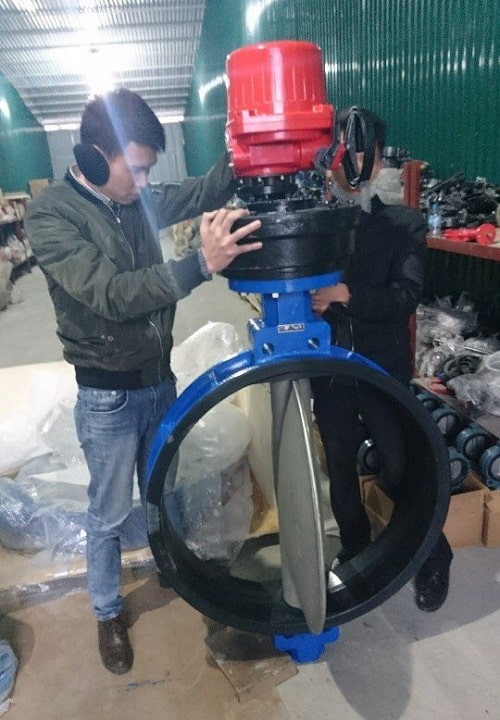

Van bướm điều khiển bằng motor điện

Thông số kỹ thuật

• Chất liệu: Gang, inox 304, inox 316, nhựa PVC uPVC CPVC
• Kích thước van: D50, D65, D80, D100, D125, D150, D200, D250, D300, D400
• Kết nối: Mặt bích tiêu chuẩn BS, JIS, DIN, ANSI kiểu Wafer.
• Điện áp điều khiển: 24v, 220v, 380v – 50/60 Hz
• Áp lực làm việc: 16kg/cm2
• Chức năng điều khiển: Điều khiển On Off / Điều khiển tuyến tính
• Nhiệt độ làm việc: 0 – 120 độ C
• Thương hiệu: Kosaplus Hàn Quốc / Haitima Đài Loan

Van cầu điều khiển điện

Van cầu điều khiển motor điện dạng tuyến tính

Thông số kỹ thuật

• Chất liệu van: Đồng, gang
• Điều khiển: On Off / Tuyến tính
• Lực kéo: 1000N – 5500N
• Tiêu chuẩn: IP67 / IP54
• Nhiệt độ làm việc: -25 đến 180 độ C
• Hao hụt: < 0.01%
• Hành trình: 20mm
• Kết nối: Ren / Mặt bích tiêu chuẩn JIS 10K
• Áp suất chịu được: 16kg/cm2
• Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50
• Xuất xứ: Ginike – Hàn Quốc

Van cầu điều khiển điện sử dụng mô tơ điều khiển điện để điều khiển van đóng mở. Cơ chế van hoạt động dựa vàn lực kéo của động cơ.

Ngoài ra còn có van dao điều khiển motor điện. Bạn có thể tham khảo chi tiết các đặc điểm của loại van này tại Van dao điều khiển điện.

Lưu ý khi lắp đặt van điều khiển motor điện

Van điều khiển sử dụng motor có nhiều ưu điểm nổi bật. Đó là khả năng điều khiển van đóng mở hoàn toàn tự động và khiển soát tốt lưu lượng dòng chảy. Khi lựa chọn, lắp đặt và sử dụng van chúng ta cần lưu ý một số điểm sau.

• Lựa chọn và sử dụng van phù hợp với thông số kỹ thuật.
• Chú ý đến ưu điểm và nhược điểm của từng loại van bi, van bướm, van cổng hay van cầu khi sử dụng.
• Thời gian đóng mở hết hành trình của van cũng là một điểm lưu ý khí lựa chọn và sử dụng.
• Nên lựa chọn van có tiêu chuẩn IP67 để sử dụng được ở môi trường ẩm thấp và ngoài trời.
• Nên kiểm tra kỹ, test van trước khi lắp đặt. Kiểm tra đấu đúng nguồn điện áp để tránh trường hợp hư hỏng.
• Lắp đặt van đúng chiều đối với dòng van cầu điều khiển motor điện.
• Thử van không tải và thử áp suất trước khi đưa vào vận hành thực tế.
• Nên bảo trì van thường xuyên, kiểm tra các hiện tượng rò rỉ điện, nước có xảy ra hay không để đảm bảo van hoạt động tốt và có tuổi thọ bền lâu.

Mua van điều khiển bằng motor điện ở đâu?

Với nhu cầu tự động hóa ngày càng cao, việc thay thế các loại van điều khiển cho các hệ thống sử dụng van cơ ngày càng nhiều. Nhằm đáp ứng nhu cầu thiết yếu, chúng tôi phân phối các dòng van điều khiển bằng motor điện và van điều khiển bằng khí nén.

Hiện tại chúng tôi đang phân phối độc quyền van điều khiển thương hiệu Kosaplus Hàn Quốc và Haitima Đài Loan. Đây là hai dòng sản phẩm chất lượng, đã có thương hiệu trên thị trường và được nhiều khách hàng tin dùng. Sản phẩm tại THP được cam kết chính hãng, đầy đủ chứng chỉ Co/Cq và bảo hành lên tới 15 tháng, giao hàng tận nơi trên toàn quốc. Hãy liên hệ ngay Hotline: 0865.927.268 để được tư vấn và hỗ trợ!
