Van một chiều là gì? Ký hiệu của van một chiều và nguyên lý van một chiều như thế nào? Đó là câu hỏi mà nhiều bạn thắc mắc và quan tâm. Đễ giải đáp các vấn đề trên, hãy cùng tìm hiểu qua bài viết sau đây!

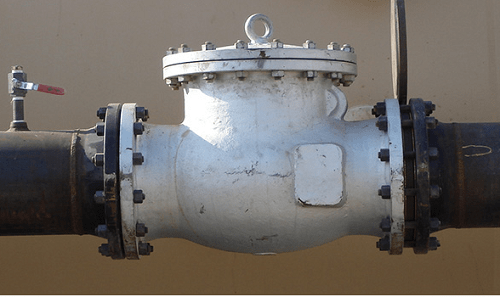

Van một chiều là gì? Nguyên lý van một chiều

Van một chiều là gì? Nguyên lý van một chiều (Ảnh: Internet)

Van một chiều là gì?

Van một chiều là loại van chỉ cho dòng chảy của lưu chất đi qua theo một chiều nhất định và không cho lưu chất chảy theo chiều ngược lại.

Tác dụng của loại van công nghiệp này là ngăn dòng chảy ngược của lưu chất khi đi qua van khi máy bơm ngừng hoạt động. Việc làm này là rất quan trọng không những không bị thất thoát chất lỏng, khí trong hệ thống mà còn ngăn nước chảy ngược lại các thiết bị máy bơm gây hư hỏng thiết bị.

Van 1 chiều hoạt động hoàn toàn tự động, van luôn ở chế độ thường đóng, khi có áp lực theo đúng chiều van sẽ mở và cho lưu chất đi qua, còn nếu có áp lực theo chiều ngược lại van càng đóng chặt và không cho dòng chảy của chất lỏng hay khí đi qua.

Ký hiệu van một chiều

Trong các bản vẽ kỹ thuật  ký hiệu van một chiều được mô phỏng theo các cách sau.

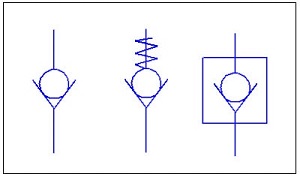

Ký hiệu van một chiều trong bản vẽ kỹ thuật

Ký hiệu van một chiều trong bản vẽ kỹ thuật

Chúng ta có thể sử dụng một trong 3 cách ký hiệu trên để mô tả van 1 chiều trong các bản vẽ kỹ thuật.

Vam một chiều thường được cấu tạo theo 3 dạng là van 1 chiều lá lật, van 1 chiều lò xo và van 1 chiều cánh bướm.

Van một chiều lá lật

Cấu tạo van một chiều lá lật

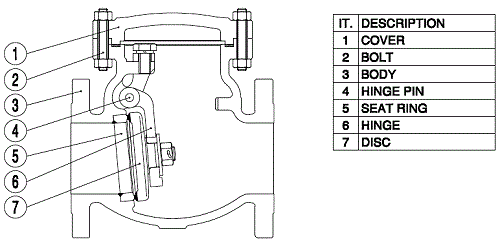

Cấu tạo của van một chiều lá lật

Cấu tạo của van một chiều lá lật

Cấu tạo cơ bản của loại van này gồm 7 bộ phận chính:

  1. Nắp đậy
  2. Chốt
  3. Thân van
  4. Chốt xoay bản lề
  5. Vòng đệm
  6. Chốt đĩa
  7. Đĩa van

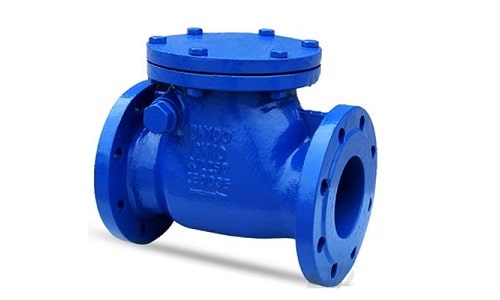

Hình ảnh van một chiều lá lật

Hình ảnh van một chiều lá lật

Nguyên lý van một chiều lá lật

Nguyên lý van một chiều cửa lật

Nguyên lý van một chiều cửa lật

Ở trạng thái ban đầu, van luôn ở trạng thái thường đóng. Khi dòng nước hoặc khí đi vào van theo đúng chiều tiêu chuẩn. Áp lực của dòng chảy sẽ đẩy phần cửa van lên, khiến van tự động mở ra và cho lưu chất nước hoặc khí đi qua.

Khi máy bơm dừng hoạt động hoặc ngừng cung cấp lập tức áp lực đẩy sẽ mất. Đĩa van sẽ hạ xuống do trọng lực khiến cửa van đóng lại. Lúc này áp lực nước đường sau của van sẽ đẩy nược lại, tuy nhiên lực ép càng khiến van lá lật đóng chặt hơn và không cho lưu chất chảy qua theo chiều ngược lại.

Van một chiều cánh bướm

Cấu tạo

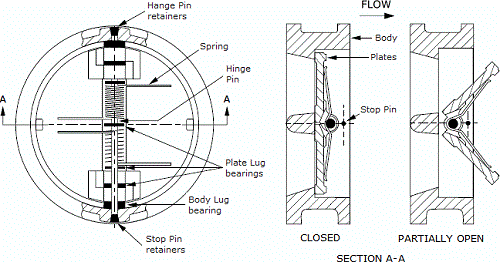

Cấu tạo cơ bản của van 1 chiều cánh bướm

Cấu tạo cơ bản của van 1 chiều cánh bướm

Cấu tạo của loại van này có đĩa van đóng mở hình gập dạng cánh bướm. Lực đóng van bằng lực đàn hồi của lò xo. Chúng có cấu tạo thân bằng chất liệu gang hoặc thép không gỉ, inox 304, inox 316.

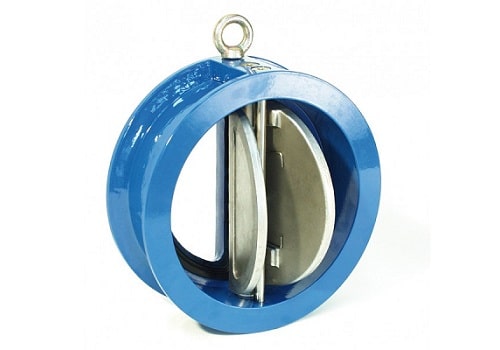

Hình ảnh van một chiều cánh bướm

Hình ảnh van một chiều cánh bướm

Nguyên lý van một chiều cánh bướm

Nguyên lý hoạt động cơ bản của van 1 chiều

Nguyên lý hoạt động cơ bản của van 1 chiều cánh bướm

Khi có lực đẩy của lưu chất chảy vào van theo đúng thuận chiều của van, lực đẩy này lớn hơn lực đàn hồi của lò xo khiến van mở ra cho lưu chất chảy qua.

Khi ngừng cung cấp và không còn áp lực, lực đàn hồi của lò xo lại đẩy cánh cửa van đóng lại. Khi dòng lưu chất chảy ngược lại khiến đĩa van càng đóng chặt hơn và không cho lưu chất chảy qua chiều ngược lại..

Trên đây là một số kiến thức cơ bản giúp các bạn hiểu rõ hơn về van một chiều là gì, kí hiệu van một chiều và nguyên lý van một chiều. Để biết thêm thông số cũng như thông tin kỹ thuật của từng loại van. hãy liên hệ để nhận được catagoge và được tư vấn và giải đáp cụ thể.
