Alarm valve là gì? Cách lắp đặt và sử dụng van báo động trong hệ thống PCCC

Alarm valve là gì? Nguyên lý hoạt động và sơ đồ kết nối Alarm check valve như thế nào? Hãy cùng tìm hiểu chi tiết về loại van báo động trong hệ thống phòng cháy chữa cháy qua bài viết sau đây!

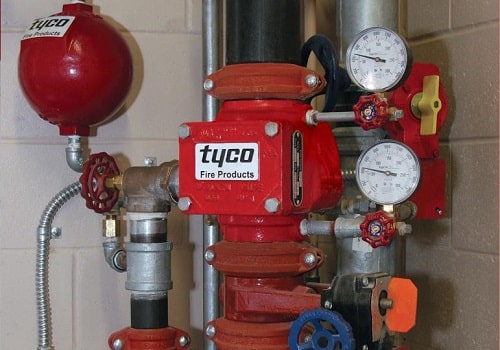

Alarm Valve là gì?

Alarm valve hay Alarm check valve còn được gọi là van báo động. Loại van này được sử dụng khi có sự cố hỏa hoạn xảy ra. Vì vậy, van báo động được dùng phổ biến trong các hệ thống PCCC.

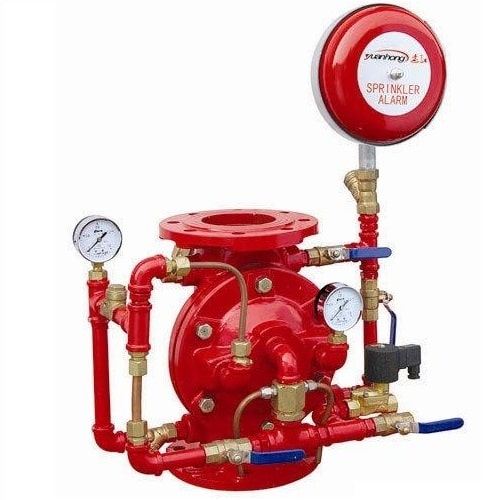

Alarm valve là gì? Nguyên lý hoạt động của van báo động PCCC

Về bản chất loại van báo động này sử dụng nguyên lý hoạt động giống như dạng van một chiều. Tác dụng của Alarm valve là phát tín hiệu chuông cảnh báo sự cố hỏa hoạn xảy ra khi bơm nước hoạt động và có áp lực nước chảy qua van.

Thông số Alarm valve Wonil Hàn Quốc

Thông số kỹ thuật

• Model: WAL – 10
• Chất liệu thân: Gang dẻo
• Kết nối: Mặt bích
• Tiêu chuẩn: JIS 10K
• Áp làm việc: PN16
• Alarm Switch: 24v
• Kích thước: D65, D80, D100, D125, D150
• Xuất xứ: Wonil – Korea

Cấu tạo của Alarm Valve

Cấu tạo cơ bản của Alarm valve

Loại van báo động này có cấu tạo cơ bản gồm các phần chính:

• Thân van: Thân van dạng van một chiều, kết hợp các đường ống dẫn nước đi vào thiết bị báo động và đồng hồ áp suất.
• Đồng hồ áp suất: Đồng hồ áp suất kết nối với van có tác dụng đo áp suất chênh lệch giữa alarm valve đến Spinkler và áp lực từ máy bơm qua van báo động.
• Chuông nước Water Alarm Bell: Đây là bộ phận phát ra âm thanh cảnh báo khi có áp lực nước đi qua. Chúng có nhiệm vụ báo động tự động khi có sự cố cháy xảy ra.
• Công tắc áp suất – Pressure Switch: Báo hiệu khi có dòng chảy và chênh lệch áp suất trên hệ thống đường ống. Gửi tín hiệu thông báo cho người dùng biết hệ thống đang hoạt động bằng tín hiệu đóng mở on off. Công tắc áp suất được kết nối trực tiếp về tủ báo cháy để giám sát tín hiệu khi có sự cố xảy ra.

Nguyên lý hoạt động của Alarm valve

Alarm valve được kết nối với đầu phun Spinkler. Khi có sự cố hỏa hoạn xảy ra, máy bơm hoạt động bơm nước vào hệ thống. Khi nước chảy tới, van báo cháy dạng van một chiều được mở ra cho nước đi qua. Khi đó nước sẽ được chia nhánh đi vào công tác áp lực, đồng hồ đo áp suất và chuông nước.

Nước chảy vào hệ thống chuông báo động khiến chuông bắt đầu kêu. Công tắc áp lực từ trạng thái OFF chuyển sang ON. Đồng hồ áp suất sẽ hiển thị áp suất trên và dưới của thân van.

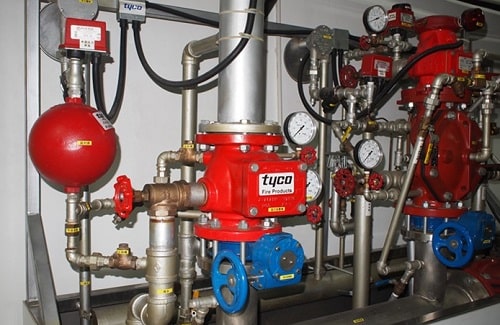

Lắp đặt van báo động Alarm valve trong hệ thống PCCC

Khi áp suất trong đường ống đạt một giá trị định mức, máy bơm lập tức dừng hoạt động. Lúc này, van sẽ đóng lại, khi không còn nước cung cấp áp lực chuông nước – Alarm Bell đóng. Khi đó chuông ngừng kêu và áp suất bắt đầu ổn định.

Đồng hồ áp suất lúc này hiển thị chính xác áp suất trên và áp suất dưới của thân van, cho ta biết áp suất trong đường ống đã đạt mức yêu cầu hay chưa.

Trong trường hợp mở vòi phun cứu hỏa hoặc nhiệt độ làm vỡ đầu phun Sprinkler. Áp suất trên hệ thống sẽ tự động tụt mạnh, khiến áp suất trên và áp suất dưới của van báo động mất cân bằng. Lúc này cánh van sẽ tự động mở, bơm tự động được chạy để bơm nước bù áp suất đang bị thiếu hụt.

Cách lắp đặt Alarm Valve cho hệ thống PCCC

Alarm check valve thường được lắp đặt ở những nơi dễ thấy, có không gian đủ rộng cho việc bảo trì, sửa chữa. Và khi lắp đặt van báo động tiến hành theo các bước dưới đây:

1. Khóa nước và làm sạch đường ống khỏi các bụi bẩn, tạp chất.
2. Kết nối với đường ống thông qua các mặt bích bằng các cặp bulong, đai ốc.
3. Lắp các đầu ống của hệ thống đầu phun chữa cháy vào Alarm check valve.
4. Kiểm tra và chạy thử, đảm bảo van hoạt động bình thường và không có rò rỉ.

Nếu có bất kỳ vấn đề nào xảy ra trong quá trình lắp đặt van báo động thì phải tiến hành kiểm tra và khắc phục. Như vậy, hệ thống PCCC mới được lắp đặt hoàn thiện và hoạt động hiệu quả.

Trên đây là những thông tin cơ bản nhất về Alarm valve, một thiết bị PCCC rất quan trọng và không thể thiếu trong hệ thống PCCC. Hy vọng bài viết giúp các bạn hiểu rõ phần nào về cấu tạo cũng như nguyên lý hoạt động của van báo động.

Hiện tại chúng tôi đang phân phối độc quyền dòng van báo cháy Alarm valve thương hiệu Wonil Hàn Quốc. Sản phẩm cam kết chất lượng, đầy đủ chứng chỉ Co/Cq, giao hàng tận nơi trên toàn quốc. Kích thước có sẵn Alarm valve: DN65, DN80, DN100, DN125, DN150.

Ngoài van báo động, hệ thống PCCC cũng đươc lắp đặt van cửa tín hiệu điện kết hợp với hệ thống báo cháy để cấp nước kịp thời, đúng vị trí ngay khi có tín hiệu.
