Van Báo Động – Van Báo Cháy – Alarm Valve

2 ReviewsAdd Your Review



Thông số kỹ thuật

  • Model: WAL-10
  • Thân: Gang dẻo
  • Kết nối: Mặt bích
  • Tiêu chuẩn: JIS 10K
  • Áp suất làm việc: 16bar
  • Alm swich: 24v
  • Thương hiệu: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

Liên hệ ngay Hotline: 0936.855.444 và Email: trung@tuanhungphat.vn để được tư vấn và giải đáp!

Category: .

Mô tả

Van báo động thường được lắp đặt ở các hệ thống PCCC để phát hiện và ngăn chặn kịp thời những sự cố cháy. Chức năng chính của thiết bị là báo động ngay lập tức khi có sự cố nhằm hạn chế thiệt hại về người và của. Vậy dòng van này là gì? Có đặc điểm cấu tạo như thế nào? Để biết rõ hơn về sản phẩm, từ đó biết được các công dụng của sản phẩm. Chúng tôi mời bạn đọc theo dõi bài viết dưới đây.

Tại sao lại gọi là van báo động?

Van báo động được người dùng gọi bằng các tên khác như: van báo cháy, van báo động chống cháy,… Và có tên tiếng Anh là Alarm valve. Đây là một loại van một chiều, chỉ cho phép nước chảy vào hệ thống phun nước theo một hướng. Và báo động ở một tốc độ dòng chảy xác định.

Chức năng chính của thiết bị này là bảo vệ các thiết bị khác trong hệ thống không bị hư hỏng. Đồng thời, ngăn chặn được các hiện tượng nước chảy ngược và gây thất thoát dòng lưu chất. Thiết bị có cơ chế hoạt động hoàn toàn tự động nhờ vào áp lực dòng chảy. Vậy nên nó không phụ thuộc vào bất cứ tác động ngoại lực nào. Từ đó, tiết kiệm được nhiều tài nguyên.

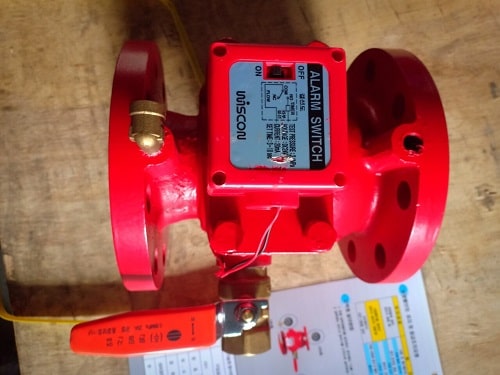

Hình ảnh van báo cháy

Hình ảnh van báo cháy

Van báo cháy còn thực hiện một nhiệm vụ chính là báo động khi gặp sự cố cháy xảy ra. Ở đầu thiết bị được lắp đặt một bộ phận cảm biến. Khi có hỏa hoạn thì hệ thống chữa cháy sẽ tự động kích hoạt và phun nước để ứng phó. Khi nhận được áp lực dòng chảy sẽ tự động phát chuông báo động để cảnh báo đến mọi người.

Đặc điểm của van báo cháy

  • Dòng van này được chế tạo hoàn toàn từ những chất liệu khác nhau như: inox, gang, đồng hoặc thép… Từ đó, giúp cho van có thể hoạt động ở những môi trường khác nhau.
  • Đây là một thiết bị đặc biệt, không thể thiếu được trong các hệ thống PCCC tự động ở các tòa nhà, nhà máy, xưởng hoặc xí nghiệp…
  • Kích thước lắp đặt đa dạng, từ DN65 cho đến DN150….
  • Van được sản xuất theo tiêu chuẩn UL/FM nên chất lượng sản phẩm được đảm bảo tốt nhất.
  • Thiết kế sản phẩm chắc chắn, không bị ăn mòn hay gỉ sét do các tác nhân thời tiết và bụi bẩn gây ra.

Rủi ro khi không sử dụng van báo động

  • Khi không sử dụng van báo động thì hệ thống PCCC sẽ tự động kích hoạt. Từ đó, lượng nước phun ra rất nhiều mà không kiểm soát được. Điều này sẽ làm hư hỏng và mài mòn thiết bị. Ngoài ra, còn làm thất thoát một lượng nước lớn.
  • Không có van báo cháy, người trong khu vực cháy sẽ không phát hiện kịp thời sự cố và rời khỏi khu vực nguy hiểm. Lúc này, lực lượng chữa cháy cũng không ứng biến kịp thời và đám cháy trở nên lớn hơn. Nó sẽ mang đến thiệt hại rất lớn cả người và của. Từ đó, ta thấy được tầm quan trọng của van báo động ảnh hưởng đến sự an toàn về tính mạng và bảo vệ tài sản.

Thông số kỹ thuật của van báo cháy

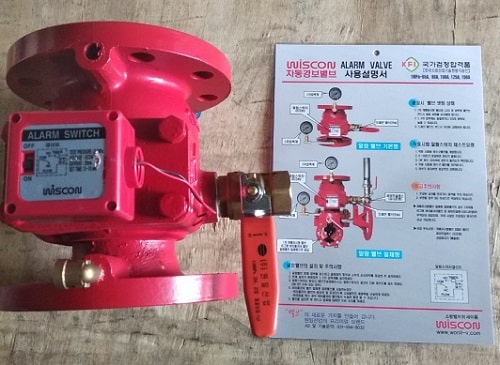

Van báo động Wonil Hàn Quốc - Alarm valve

Van báo động Wonil Hàn Quốc – Alarm valve

  • Kích thước lắp đặt trong hệ thống: từ DN50 cho đến DN200
  • Chất liệu chế tạo thân van: gang, đồng, inox hoặc thép
  • Sử dụng lớp lót: Epoxy
  • Dạng kết nối: mặt bích, lắp ren
  • Màu sắc bên ngoài: màu đỏ
  • Áp lực làm việc: 1.4 cho đến 16kgf/cm2
  • Lưu lượng hoạt động: 900 – 4800 lít/ phút
  • Hoạt động ở nhiệt độ 80 độ C
  • Tốc độ dòng chảy lưu chất: 4,5ml

Bạn có thể xem thêm sản phẩm Van giảm áp chữa cháy

Cấu tạo và nguyên lý hoạt động của van báo động

Cấu tạo van báo cháy

Loại van báo cháy này có rất nhiều loại và ở mỗi loại sẽ có những thiết kế khác nhau. Tuy nhiên, nó đều được lắp đặt từ các bộ phận như sau:

Đặc điểm cấu tạo van báo cháy

Đặc điểm cấu tạo van báo cháy

  • Thân van

Chi tiết này chính là bộ phận nằm ở ngoài. Chức năng chính là bảo vệ và cố định các thành phần bên trong van. Hai đầu thân van được thiết kế loại lắp ren hoặc lắp bích. Điều này tạo ra sự chắc chắn nhất định khi kết nối van với đường ống.

  • Đồng hồ đo áp suất

Đối với đồng hồ đo áp suất được xem là bộ phận quan trọng để kiểm soát được áp suất chênh lệch trong hệ thống. Bởi vì quá trình hoạt động, áp lực dòng chảy có thể sinh ra lượng áp suất lớn. Và nếu xảy ra hiện tượng quá tải thì sẽ gây ra những rủi ro lớn. Vì vậy, đồng hồ sẽ giúp phát hiện được tình trạng này và giúp người vận hành đưa ra phương áp giải quyết thích hợp nhất.

  • Chuông nước

Đây còn được gọi là bộ phận báo động của van. Khi có sự cố cháy thì áp lực dòng nước sẽ làm cho bộ phận cảm ứng bị kích hoạt và làm cho chuông nước phát ra âm thanh cảnh báo. Từ đó mọi người có thể di dời một cách nhanh chóng và lực lượng chữa cháy có mặt kịp thời.

  • Công tắc áp suất

Bộ phận này được hiểu như là dòng van một chiều. Hoạt động hoàn toàn tự động nhờ vào áp lực của lưu chất. Nên đôi khi người sử dụng sẽ không kiểm soát được tình trạng đóng – mở van. Và công tắc này có chức năng báo hiệu khi dòng chảy, áp suất trong hệ thống bằng tín hiệu On/Off. Điều này giúp cho người dùng dễ dàng kiểm soát, ngăn chặn kịp thời sự cố không mong muốn.

Nguyên lý hoạt động của van báo cháy

Cơ chế hoạt động của van báo động giống như các loại van một chiều khác. Chúng được vận hành tự động nhờ vào áp lực của dòng lưu chất. Cụ thể như sau:

Nguyên lý hoạt động của van báo động

Nguyên lý hoạt động của van báo động

Trạng thái bình thường, van sẽ ở trạng thái đóng hoàn toàn. Bên trong thân van không cho lưu chất đi qua. Vì vậy, áp lực của hệ thống luôn ở trạng thái cân bằng.

Khi có sự cố cháy nổ xảy ra, bộ phận cảm ứng của hệ thống PCCC sẽ tự động phát hiện. Khi phát hiện ra, máy bơm sẽ tự động kích hoạt bơm nước vào hệ thống. Áp lực của dòng chảy từ máy bơm sẽ làm cho van được mở ra. Đồng thời lúc đó nó sẽ rẽ sang nhiều hướng đến các bộ phận khác nhau như: đồng hồ đo áp suất, công tắc áp lực hoặc chuông nước.

Lúc này, áp lực dòng chảy sẽ làm cho các bộ phận đó nhận biết được sự thay đổi trong hệ thống. Từ đó, công tắc áp lực sẽ chuyển đổi sang trạng thái ON, đồng hồ áp suất cũng có sự biến đổi áp suất. Và chuông báo sẽ bắt đầu kêu lên và cảnh báo cho mọi người.

Đạt đến một giá trị nhất định thì máy bơm sẽ dừng lại và ngắt nước hoàn toàn. Lúc này, van báo động tự động đóng và ngăn chặn không cho dòng nước chảy ngược lại máy bơm với áp lực lớn. Khi không còn áp lực dòng chảy, chuông báo sẽ hoàn toàn ngừng kêu và hệ thống sẽ trở lại giá trị bình thường.

Phân loại van báo động chữa cháy

Van báo động - Alarm valve Wonil Hàn Quốc

Van báo động – Alarm valve Wonil Hàn Quốc

Có nhiều loại van báo động chữa cháy khác nhau. Tuy nhiên, chúng được phân loại dựa trên một số tiêu chí như chức năng hay vị trí lắp đặt. Dưới đây là các loại van chữa cháy được phân loại:

Phân loại van báo động theo chức năng

Có hai loại van báo động chữa cháy chính dựa trên chức năng của chúng: Van báo động dạng ướt và van báo động dạng khô.

  • Van báo động dạng ướt (Wet Alarm Valve): Đây là loại van chữa cháy phổ biến và được sử dụng rộng rãi để kiểm soát dòng chảy của nước trong hệ thống chữa cháy. Chúng thường được lắp đặt tại các điểm kết nối hệ thống chữa cháy và hoạt động nhờ vào áp suất của dòng chảy của lưu chất.
  • Van báo động dạng khô (Dry Alarm Valve): Thường được sử dụng trong các khu vực có nhiệt độ thấp, thường dưới -4 độ C, để ngăn chặn các sự cố đóng băng. Chúng thường được lắp đặt tại các khu vực bãi đỗ xe, kho sưởi ấm, khu vực trống trải trên mái nhà, v.v.

Phân loại theo kiểu lắp đặt

Dựa theo phương thức lắp đặt, van báo động được chia thành hai loại chính là van báo động lắp đặt kiểu dọc và van báo động lắp đặt kiểu ngang:

  • Van báo động lắp đặt kiểu dọc: Là loại van được lắp đặt trong các đường ống theo chiều thẳng đứng, lưu chất sẽ lưu thông theo chiều từ trên xuống hoặc từ dưới lên. Van báo động kiểu dọc thường được sử dụng trong các hệ thống chữa cháy dạng đứng và được lắp đặt dọc theo tường hoặc trên trần.
  • Van báo động lắp đặt kiểu ngang: Là loại van được lắp đặt ở các đường ống theo chiều ngang, kiểu này thì lưu chất sẽ lưu thông dễ dàng và thuận tiện hơn kiểu dọc. Van báo động kiểu ngang thường được sử dụng trong các hệ thống chữa cháy dạng ngang và được lắp đặt trên tường hoặc trên trần.

Ưu điểm nổi bật của van báo động

Ưu điểm nổi bật van báo động

Ưu điểm nổi bật van báo động

  • Van có khả năng phát hiện và thông báo kịp thời các sự cố cháy nhờ vào bộ phận cảm ứng.
  • Bộ phận chuông báo giúp cho người dùng có thể biết được hiện tượng cháy và nhanh chóng rời khỏi vị trí nguy hiểm.
  • Có thể hạn chế đến mức thấp nhất thiệt hại về người và tài sản.
  • Khi van hoạt động sẽ không làm ảnh hưởng đến các thiết bị khác lắp đặt trên cùng hệ thống.
  • Thiết kế của van chắc chắn, đảm bảo các tiêu chuẩn quốc tế và lĩnh vực phòng cháy chữa cháy.
  • Bên ngoài sản phẩm còn được phủ thêm một lớp sơn bảo vệ bên ngoài. Giúp cho sản phẩm không bị hư hỏng, ăn mòn hay bị oxy hóa do tác nhân từ môi trường.
  • Sản phẩm có tuổi thọ lâu dài, thời gian có thể lên đến hàng chục năm.
  • Khi hoạt động mang đến tính ổn định, hiệu quả và thường không xảy ra sai sót trong quá trình sử dụng.
  • Van hoạt động hoàn tự động nhờ vào áp lực dòng chảy. Từ đó tiết kiệm được nhiều năng lượng vận hành.
  • Sản phẩm thiết kế nhỏ gọn nên quá trình lắp đặt nhanh chóng, dễ dàng và giá thành hợp lý. Tiết kiệm được các khoản đầu từ, bảo dưỡng khác nhau.

Tính ứng dụng của van báo động

Dòng van này được lắp đặt gần đầu máy bơm của hệ thống phòng cháy chữa cháy. Và chúng được sử dụng ở những hệ thống sau:

Ứng dụng của van báo cháy

Ứng dụng của van báo cháy

  • Lắp đặt trong các khu công nghiệp, khu sản xuất..
  • Sử dụng trong khu dân cư, chung cư hoặc các tòa nhà cao tầm
  • Được lắp đặt phổ biến ở những nơi công cộng, tập trung đông như; trường hợp, rạp chiếu phim…
  • Những kho chứa hàng, nhà máy hóa chất, phòng nghiên cứu…
  • Sử dụng trong các nhà máy thủy điện, nhiệt điện hoặc các nhà máy năng lượng…
  • Sử dụng trong các nhà máy thủy điện, nhiệt điện hoặc nhà máy năng lượng, hệ thống hơi, khí nén, nồi hơi hoặc lò hơi…

Tìm hiểu thêm về Van xả tràn trong PCCC

Một số chú ý khi lắp đặt van báo động

Các bước lắp đặt van báo cháy trong hệ thống

Các bước lắp đặt van báo cháy trong hệ thống

  • Khi lắp đặt van báo cháy thì cần chú ý đến phần thân của van. Cần phải rửa sạch đường ống khi lắp đặt và tránh lắng đọng cặn bẩn, ngăn chặn sự tắc nghẽn của van.
  • Trong quá trình lắp đặt, nếu van báo động được phát hiện là đóng và vẫn có nước chảy liên tục từ cổng thoát nước của bộ lọc. Điều này chỉ ra rằng nắp van đang không được bịt kín và cần được sửa chữa hoặc cập nhật.
  • Trong quá trình lắp đặt, nếu van báo động được phát hiện là đóng và vẫn có nước chảy liên tục từ cổng thoát nước của bộ lọc. Và chỉ ra rằng nắp van không được bịt kín và cần được sửa chữa hoặc là cập nhật.
  • Cần phải kiểm tra thường xuyên trạng thái làm việc của hệ thống báo động. Nước có thể được xả qua thiết bị kiểm tra cuối của hệ thống phun nước tự động. Để có thể xác nhận xm công tắc áp suất, chuông báo, van báo cháy có thường được cấp nước hay không.
  • Luôn luôn kiểm tra hệ thống đường ống xem có bị tắc nghẽn hay không. Phương pháp kiểm tra chính là: đóng van trên đường ống với bộ phận rung và chuông báo thùy lực. Và mở van bi của ống thoát nước chính. Nếu một lượng nước chảy ra đường ống không bị cản trở.

Trên đây là những thông tin liên quan đến van báo động chuyên sử dụng cho hệ thống PCCC. Mong các chia sẻ của chúng tôi giúp bạn đọc hiểu rõ hơn về sản phẩm. Và để mua được sản phẩm chất lượng, chính hãng và giá tốt. Quý khách vui lòng liên hệ với chúng tôi qua hotline để được hỗ trợ một cách tốt nhất.
