Mô tả

Van xả tràn là gì? Cấu tạo và đặc điểm của van xả tràn như thế nào? Để có thể biết rõ về sản phẩm cũng như địa chỉ cung cấp chính hãng, giá tốt. Mời bạn tham khảo bài viết dưới đây.

Khái niệm van xả tràn là gì?

Van xả tràn được biết đến với tên tiếng Anh là Deluge valve. Đây là một loại van thủy lực chuyên lắp đặt cho hệ thống PCCC. Đặc điểm chính là tự động hóa xả, phun nước khi có nhiệt độ cao hoặc là áp suất từ bên ngoài truyền đến bộ cảm biến do sự tác động đóng – mở từ con người.

Được ví như là một dòng van có khả năng điều khiển tự động. Van hoạt động nhờ vào cơ chế màng ngăn. Khi có cháy thì đầu cảm biến sẽ ngay lập tự truyền tín hiệu về van, tự động các đầu xả nước từ khoang màng sẽ mở ở vị trí lắp đặt trước.

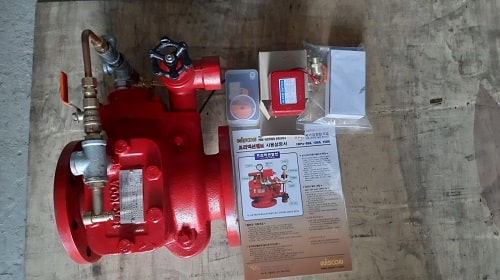

Hình ảnh van xả tràn

Hình ảnh van xả tràn

Ngoài ra, thiết bị còn có tác dụng làm mát bề mặt, thiết bị điện và máy biến áp dễ cháy nổ. Vì thế, dòng van được ưu tiên lắp đặt ở những nơi nguy hiểm như: kho lưu trữ, kho sân bay hoặc là nhà máy… Loại van này có thể cung cấp nước lớn cho một khu vực có diện tích rộng chỉ cần mất vài phút.

Thiết bị có kích thước đa dạng từ DN50 cho đến DN400. Và được làm từ chất liệu như: gang, gang cầu, gang dẻo. Bên ngoài van còn được phủ thêm một lớp sơn màu đỏ đặc trưng. Giúp chống được các tác động từ môi trường bên ngoài, chống gỉ sét.

Tìm hiểu thêm về Van báo cháy

Thông số kỹ thuật của van xả tràn

  • Kiểu mẫu: WPR-10
  • Thương hiệu nhập khẩu: Wonil – Hàn Quốc
  • Tình trạng sản phẩm: mới 100%
  • Kích thước lắp đặt trong hệ thống: 65A, 80A, 100A, 125A và 150A…
  • Nguồn gốc nhập khẩu: Hàn Quốc
  • Hệ thống sử dụng: hệ thống PCCC, hệ thống sprinkler, hệ thống drencher, hệ thống bọt foam…

Cấu tạo và nguyên lý hoạt động của van xả tràn chữa cháy

Cấu tạo van xả

Dòng van này có thiết kế khá đặc biệt với những bộ phận, chi tiết lắp đặt trên van. Mỗi bộ phận đều có đặc điểm và chức năng riêng. Dưới đây là đặc điểm cũng như chức năng của từng chi tiết:

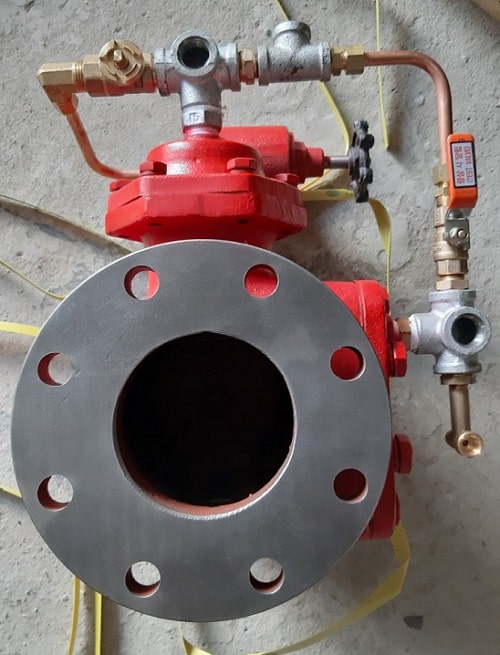

Đặc điểm cấu tạo của van xả

Đặc điểm cấu tạo của van xả

  • Thân van: Được làm hoàn toàn từ gang cầu hoặc gang dẻo. Bên ngoài được phủ thêm một lớp sơn màu đỏ giúp chống gỉ sét. Hai đầu của thân van được thiết kế dạng lắp bích để kết nối với đường ống và tạo ra độ chắc chắn cao nhất.
  • Đĩa van: Được làm hoàn toàn từ thép không gỉ và bọc thêm một lớp cao su. Chức năng chính là đóng – mở, chặn các lưu chất đi qua van.
  • Phần trong của đầu van xả: Được thiết kế với các trục và lò xo, giúp van dễ dàng đóng – mở van.
  • Bộ phận tay quay: Để điều khiển van đóng – mở thủ công.
  • Công tắc áp suất: Bật chuông hoặc đèn báo động khi có sự cố cháy xảy ra.
  • Van điện từ: Nhận tín hiệu bấm mở van, giúp cho lưu chất đi qua hệ thống và nhằm cung cấp lưu chất, dập tắt các đám cháy.
  • Van bi: Thiết bị được lắp đặt vào vị trí ống trên van. Đảm bảo được áp lực lưu chất hoạt động ở mức ổn định nhất.
  • Đồng hồ áp suất: Được dùng để đo áp suất nước tại đầu cấp và đầu ra của van xả.

Ngoài ra, trong van xả tràn còn được lắp đặt các bộ phận khác như: tê ren, nối ren, van cổng, y lọc,…

Nguyên lý hoạt động của van xả tràn

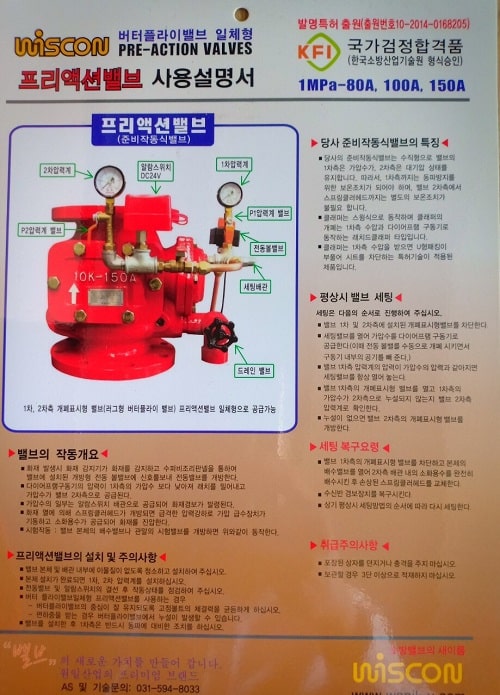

Nguyên lý hoạt động của Deluge valve

Nguyên lý hoạt động của Deluge valve

Khi ở trạng thái bình thường thì đầu ra của van tràn ngập không có nước. Phần cơ hoành dưới tác động của áp suất của buồng lồi nước sẽ đẩy ngã và ép chặt phần đĩa van. Từ đó, làm cho nước không thể thoát ra khỏi cửa. Khi xảy ra hỏa hoạn thì bộ phận cảm biến nhiệt độ sẽ phát hiện và truyền tín hiệu đến phòng điều khiển. Lúc này, van điện từ nhận được thông tin và mở ra.

Cơ chế hoạt động của Deluge valve

Cơ chế hoạt động của Deluge valve

Khi van điện từ được mở ra, đồng thời lúc đó nước trong buồng lồi cũng sẽ chảy ra và đi vào đầu van xả. Được thoát ra một lượng lưu chất từ ống nhỏ khác. Phần lưu chất này sẽ tác dụng lên đĩa van và chặn làm co lò xo lại. Nó sẽ khiến cho đĩa van mở ra và làm cho lưu chất đi lên hệ thống ( những ống này sẽ được lắp đầu chữa cháy). Và nó phun ra bên ngoài qua đầu chữa cháy, giúp dập tắt và hạn chế được đám cháy.

Điểm nổi bật, hạn chế của Deluge valve

Điểm nổi bật của van xả

  • Van xả  đóng vai trò quan trọng trong việc bảo vệ hệ thống, hạn chế nguy cơ cháy nổ trong các thiết bị.
  • Có khả năng dập tắt đám cháy hiệu quả, giúp giảm thiểu thiệt hại cho tài sản và con người.
  • Thiết bị được thiết kế với hai chế độ đóng mở tự động và điều khiển bằng tay gạt, hoạt động nhanh chóng.
  • Sử dụng phù hợp cho nhiều hệ thống chữa cháy trong nhiều lĩnh vực khác nhau.
  • Sản phẩm có thiết kế hiện đại, cấu trúc bền bỉ và chất lượng rất tốt.
  • Được thiết kế có nhiều loại với nhiều kích cỡ khác nhau, phù hợp cho nhiều hệ thống và mục đích sử dụng.
  • Dễ dàng sử dụng và điều khiển hoạt động trong hệ thống.

Hạn chế của Deluge valve

  • Không thích hợp sử dụng trong các môi trường chứa hóa chất, chất rắn, khí hoặc hơi.
  • Lắp đặt Deluge valve có thể khó khăn nếu người thực hiện không có hiểu biết về kỹ thuật của van.

Tính ứng dụng thực tế của van xả tràn

Van tràn Deluge là một ứng dụng được sử dụng trong các điều kiện đòi hỏi áp dụng nhanh chóng khối lượng nước lớn. Chúng tạo ra một vùng đệm để ngăn chặn sự lan nhanh của đám cháy trong các khu vực nguy hiểm. Ngoài ra, chúng còn có thể được sử dụng để làm mát các bề mặt và ngăn ngừa biến dạng hoặc sụp đổ cấu trúc. Van tràn Deluge cũng được sử dụng để bảo vệ các thiết bị như xe tăng, máy biến áp hoặc xử lý dây chuyền khỏi vụ nổ.

Tính ứng dụng của van xả tràn

Tính ứng dụng của van xả tràn

Các ví dụ khác bao gồm: bể chứa dung dịch dễ cháy, hố thiết bị, lưu trữ hoặc xử lý các khu vực chứa các chất có điểm chớp cháy thấp, hoặc hệ thống xử lý sản phẩm…

Hướng dẫn lắp đặt van xả tràn

Có 2 bước lắp đặt van xả tràn:

Cách lắp đặt van xả trong hệ thống

Cách lắp đặt van xả trong hệ thống

Bước 1: Chuẩn bị và lắp đặt

  • Làm sạch đường ống trước khi lắp đặt van để đảm bảo việc sử dụng sẽ cho ra được nước sạch hơn và không ảnh hưởng đến việc vận hành của van.
  • Lắp van theo chiều thẳng đứng, không nên lắp ngang vì khó sử dụng.
  • Chọn nơi có nhiệt độ ổn định, không quá cao cũng không quá thấp, để tránh làm nóng van ảnh hưởng đến hoạt động của thiết bị. Nhiệt độ quá thấp cũng sẽ làm đóng băng nước bên trong van, khiến việc xả nước khó khăn.
  • Đo vị trí nơi cần lắp đặt để có thể cho van cách mặt đất 1m và cách tường 1,2m. Bên dưới mặt đất phải có hệ thống thoát nước hỗ trợ cho van.
  • Đặt chuông báo ở nơi dễ nhìn thấy và dễ nhận biết nhất.

Bước 2: Kiểm tra nguồn nước

  • Nguồn nước cần được đưa vào màng ngăn để kết nối với đường ống chính, giúp đưa nước ra ngoài dễ dàng hơn.
  • Khi không sử dụng, các van điều khiển trên các đường ống xả cần được đóng kín.
  • Trên hệ thống cung cấp nước, cần vặn từ từ van điều khiển bên trên để nước có thể vào và đi qua đường ống với áp lực vừa phải, giúp van hoạt động tốt hơn.
  • Cần mở van cửa để cung cấp nước qua công tắc áp lực làm việc ổn định, giúp nước không bị rò rỉ ra bên ngoài và van luôn hoạt động bình thường.

Báo giá van xả tràn chính hãng

Tuấn Hưng Phát là đơn vị chuyên cung cấp van công nghiệp nhập khẩu, bao gồm cả thiết bị van xả tràn chính hãng. Với hơn 15 năm kinh nghiệm, chúng tôi cam kết cung cấp sản phẩm chất lượng cao. Cung cấp đầy đủ giấy tờ CO, CQ, và dịch vụ tốt nhất cho khách hàng.

Tại kho hàng của chúng tôi, có sẵn số lượng lớn các loại van xả tràn. Bao gồm đầy đủ kích cỡ, chất liệu và mẫu mã để quý khách hàng lựa chọn. Chúng tôi luôn đảm bảo giá cả cạnh tranh nhất trên thị trường.

Nếu quý khách có nhu cầu sử dụng sản phẩm này, vui lòng liên hệ hotline để được tư vấn và nhận báo giá chính xác từ chúng tôi.
