Cấu tạo và nguyên lý hoạt động của đồng hồ nước

Như chúng ta đã biết, đồng hồ nước là thiết bị đo lưu lượng nước sinh hoạt hay lưu lượng nước thải. Đây chính là căn cứ để tính tiền nước theo số nước đã sử dụng. Vậy cấu tạo của đồng hồ nước như thế nào và nguyên lý đo lưu lượng nước của đồng hồ thế nào? Để có thể giải đáp thắc mắc trên, chúng ta cùng tham khảo bài viết sau!

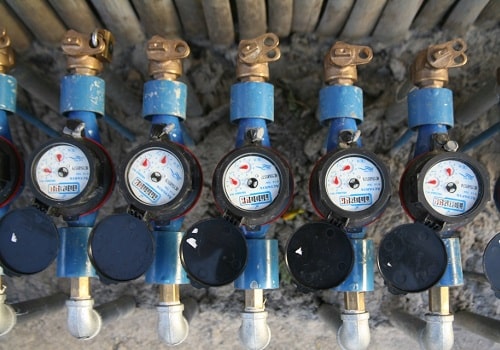

Cấu tạo đồng hồ nước và nguyên lý đo lưu lượng nước

Cấu tạo đồng hồ nước và nguyên lý đo lưu lượng nước

Cấu tạo của đồng hồ nước và nguyên lý hoạt động

Đồng hồ nước thường có hai loại chính đó là đồng hồ đo lưu lượng dạng cơ và đồng hồ đo lưu lượng nước dạng điện từ. Hai loại đồng hồ lưu lượng này có cấu tạo và nguyên lý hoạt động khác biệt nhau. Chúng ta sẽ lần lượt tìm hiểu về hai dạng đồng hồ nước cơ bản này.

Đồng hồ đo lưu lượng nước dạng cơ

Đồng hồ nước dạng cơ có cơ cấu sử dụng cơ chế dòng chảy tạo chuyển động cuyền tới bánh răng trục quay làm đồng hồ nhảy số báo số nước hay số lưu lượng nước sử dụng.

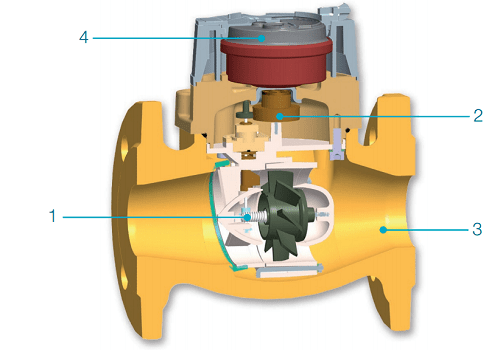

Cấu tạo đồng hồ đo lưu lượng nước dạng cơ

Cấu tạo đồng hồ đo lưu lượng nước dạng cơ

Cấu tạo

Cấu tạo của loại đồng hồ này gồm các bộ phận chính đó là:

  1. Bánh xe tubor: Bộ phận dùng để nhận biết dòng chảy và chuyền chuyển động dòng chảy của nước. Chúng thường được làm từ chất liệu chịu nhiệt và chịu được áp lực cao. Đối với các loại đồng hồ nước thải dạng cơ, cánh quạt được thay thế bằng dạng lẫy để nhận biết và chuyền chuyển động của nước. Do trong hệ thống nước tải chứa nhiều rác và tạp chất rất dễ gây kẹt cánh quạt.
  2. Cơ chế trục số chuyền chuyển động: Đây là cơ chế giống như bộ máy để bếm chuyển động của cánh quạt để hiển thị trên mặt số đồng hồ. Cơ chế trục số được tính toán và lắp đặt để dồng hồ đặt độ chính xác cao nhất tùy theo mỗi loại đồng hồ nước.
  3. Thân vỏ đồng hồ: Phần thân vỏ đồng hồ được chế tạo từ nhựa ABS hoặc gang, đồng tùy môi chất sử dụng. Ngoài ra chúng có thể có các kiểu kết nối khác nhau như kết nối ren và kết nối mặt bích.
  4. Mặt số hiển thị: Mặt số hiển thị là bộ phận để quan sát số, lưu lượng của nước chảy qua đồng hồ. Tùy vào cơ chế trục số mà mặt số hiển thị có các dạng hiển thị khác nhau.

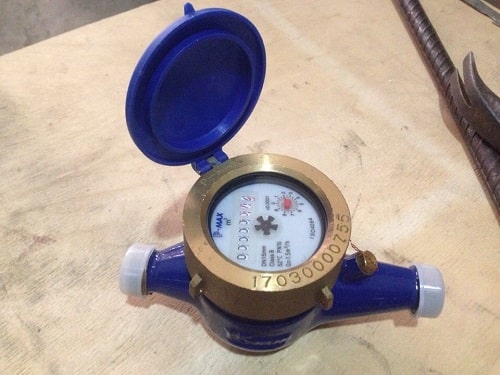

Đồng hồ nước dạng cơ

Đồng hồ nước dạng cơ

Nguyên lý hoạt động

Nguyên lý hoạt động của đồng hồ nước dạng cơ đó là khi có dòng chảy nước chảy qua đồng hồ sẽ là quay bánh xe chuyển động. Lực đẩy làm bánh xe quay và chuyền chuyển động lên trục số bằng các bánh răng cơ khí. Khi đó trục số sẽ tác dụng làm quay các kim số trên mặt số hiển thị và nhảy số báo lưu lượng nước.

Đồng hồ đo lưu lượng nước điện từ

Đồng hồ nước điện từ hay đồng hồ nước điện tử là dạng thiết bị dùng cơ chế đếm sóng điện từ để nhận biết dòng chảy và hiển thị mặt số dạng điện tử.

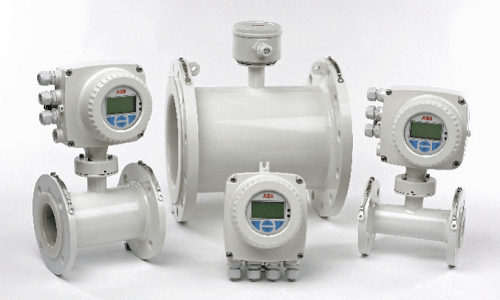

Cấu tạo và nguyên lý hoạt động của đồng hồ nước điện từ

Cấu tạo và nguyên lý hoạt động của đồng hồ nước điện từ

Cấu tạo

Đồng hồ nước điện từ cấu tạo chính gồm:

  1. Thân đồng hồ: Thân thường được làm từ chất liệu nhựa chịu nhiệt và chịu ăn mòn. Các loại đồng hồ này thường dùng cho hệ thống nước thải và chứa các tạp chất ăn mòn. Phần thân được kết nối dạng mặt bích và kết nối ren với đường ống.
  2. Phần điện từ: Đầy là bộ phận đo đém và nhận phản hồi trường điện từ và mặt số hienr thị. Bộ phận này có chức năng nhận biết lưu lượng dòng chảy chảy qua. Một số dòng đồng hồ nước điện từ ngoài chức năng hiển thị lưu lượng nước còn có thể tính được tốc độ dòng chảy. Ngoài ra chúng có thể xuất tín hiệu sang các thiết bị khác như tủ điều khiển và máy tính.

Nguyên lý làm việc

Dòng nước chảy qua đồng hồ sẽ được nhận biết bằng cảm biến điện từ giống như dạng mắt thần. Tín hiện này sẽ phản hồi lên bộ xử lý trung tâm và hiển thị thông số lên màn hình Led LCD.

Một số dòng đồng hồ điện từ còn hiển thị lưu lượng tổng, lưu lượng tức thời và cả tốc độ dòng nước. Các loại đồng hồ này có thể xuất tín hiệu xung để kết nối với các thiết bị điều khiển khác như tủ điều khiển hay máy tính.

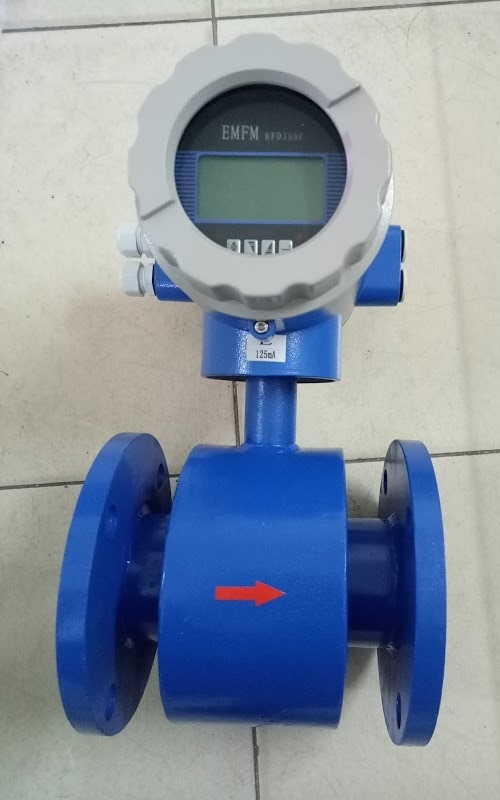

Đồng hồ nước điện từ

Đồng hồ nước điện từ

Mua đồng hồ nước ở đâu

Hiện tại trên thị trường tràn ngập các loại đồng hồ nước giá rẻ, các loại đồng hồ không rõ xuất xứ và không kiểm định. Sản phẩm nhanh hỏng hóc và có thể chạy sai số khiến giá tiền thanh toán tăng giảm thất thường. Vì vậy việc lựa chọn đồng hồ nước chất lượng là một việc rất quan trọng.

Nếu bạn còn phân vân chưa tìm được nhà cung cấp đồng hồ nước uy tín, chất lượng hãy đến ngay với chúng tôi để được trải nghiệm dịch vụ chăm sóc khách hàng và được tư vấn lựa chọn sản phẩm phù hợp nhất.

Chúng tôi công ty TNHH Tuấn Hưng Phát là đơn vị nhập khẩu và phân phối chính hãng các dòng đồng hồ nước thương hiệu Pmax, Zenner hay các loại đồng hồ nước điện từ Sunul. Sản phẩm cam kết chất lượng, có kiểm định đầy đủ chứng chỉ Co/Cq. Giao hàng tận nơi trên toàn quốc với chi phí thấp nhất!
