Flange là gì? Đặc điểm và thông số flange thông dụng

5/5 - (3 bình chọn)

Flange là gì? Có các loại flange thông dụng nào? Để hiểu rõ hơn về bản chất, đặc điểm cơ bản và thông số kỹ thuật flange hãy cùng tìm hiểu qua bài viết sau.

Flange là gì? Đặc điểm cơ bản của flange

Flange là gì? Đặc điểm cơ bản của flange (Ảnh: Internet)

Flange là gì?

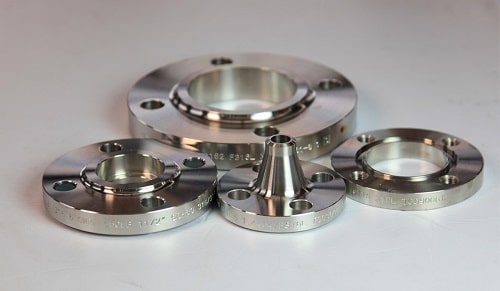

Flange là tên gọi kỹ thuật của mặt bích, loại phụ kiện được sử dụng trong công nghiệp nhằm mục đích kết nối đường ống, chi tiết bằng kết nối bulong. Mặt bích được kết nối trực tiếp với đường ống bằng phương pháp hàn hoặc bắt ren.

Đôi khi flange được sử dụng để bịt kín các đường ống, chi tiết máy, các tạo các liên kết ngằm ngăn cản lưu chất trong đường ống, chúng được gọi là mặt bích mù.

Flange là mặt bích thường dùng để kết nối đường ống thép, inox, đồng, gang...

Flange là mặt bích thường dùng để kết nối đường ống thép, inox, đồng, gang…

Tại sao số lỗ bulong mặt bích luôn là bội của 4?

Số lỗ bu lông trên mặt bích luôn là bội số của 4 bởi vì chúng tạo liên kết đối xứng giúp bắt chặt với nhau hơn.

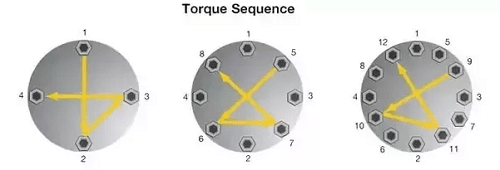

Số bulong flange luôn là bội của 4 để tạo đối xứng

Số bulong flange luôn là bội của 4 để tạo liên kết đối xứng

Tất cả các loại mặt bích theo tiêu chuẩn JIS, BS, ANSI, DIN đều có số lỗ bulong là bội số của 4, tùy vào từng kích thước và thống số cụ thể các giá trị cuae chúng lần lượt là: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60…

Một số loại flange thông dụng và phổ biến hiện nay

Welding neck flange

Mặt bích cổ hàn

Mặt bích cổ hàn

Welding neck flange được dùng cho các hệ thống áp suất cao, có độ biến đổi áp liên tục, hệ thống có sự biến đổi về nhiệt. Mặt bích rất khó biến dạng bởi áp suất và nhiệt độ do đó chúng được ứng dụng cho các công trình đòi hỏi đáp ứng khắt khe về kỹ thuật.

Slip-On flange

Mặt bích hàn trượt

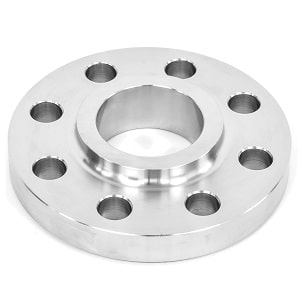

Mặt bích hàn trượt

Loại mặt bích này có đường kích lỗ to hơn kích thước ống một chút để có thể luồn ống vào phía trong và hàn phần mép mặt bích với thành ống và hàn đoạn cuối đường ống với vành trong của bích.

Mặt bích hàn trượt là loại mặt bích được sử dụng rất rộng rãi và phổ biến bởi các ưu điểm:

  • Tiết kiệm chi phí
  • Dễ dàng thi công và thay đổi khoảng cách các đường ống

Nhược điểm của mặt bích Slip-on

  • Chịu áp suất thấp
  • Cường độ thấp tại vòng hàn (đặc biệt là khi ống có độ dày nhỏ hơn 3 mm)

Socket-Weld Flange

Mặt bích hàn bọc đúc

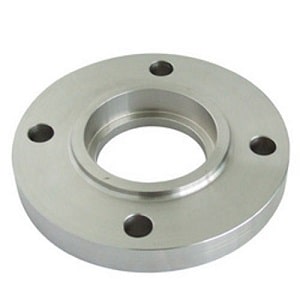

Mặt bích hàn bọc đúc

Mặt bích hàn bọc đúc cũng được sử dụng để hàn nối ống khi luồn ống vào phí trong, tuy nhiên chúng chỉ hàn một mốt hàn duy nhất. Do đó chúng thường chỉ dùng cho đường ống bé và áp suất thấp.

Lap Joint Flange

Mặt bích hàn lồng

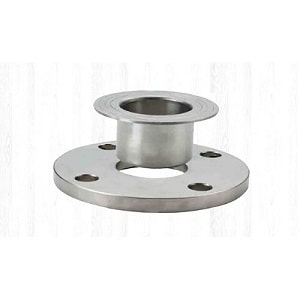

Mặt bích hàn lồng

Lap Joint flange thường được sử dùng đi kèm với một đoạn ống ngắn gọi là Stub End. Phụ kiện Stub End được hàn trực tiếp với ống và được giữ bởi mặt bích Lap Joint.

Ưu điểm của loại bích này là dễ dang xoay chuyển mặt bích khi lắp đặt, phần Lap Joint flange không tiếp xúc với lưu chất trong hệ thống nên có thể chế tạo bằng thép, trong khi Stub End có thể làm bằng chất liệu tốt chống ăn mòn.

Tuy nhiên hệ thống bích hàn lồng chỉ chịu được áp suất và nhiệt độ tương đối thấp.

Threaded Flange

Mặt bích ren

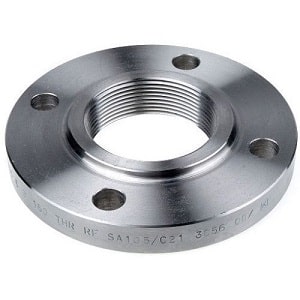

Mặt bích ren

Threaded flanges thường chỉ dùng cho hệ thống có tốc độ lưu chất thấp, nhiệt độ thấp cũng như áp suất thấp. Với các hệ thống có nhiệt độ nhỏ hơn -45 độ C và lớn hơn 20 độ C không nên sử dụng loại mặt bích nối ren để tránh rò rỉ.

Ưu điểm của mặt bích ren là dể dàng lắp đặt một cách nhanh chóng cũng như tháo dở và có thể tái sử dụng nhiều lần. Sử dụng cho các khu vực dễ tạo mối nguy hiểm khi sử dụng máy hàn để thi công.

Blind flanges

Mặt bích mù

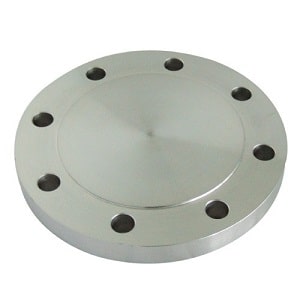

Mặt bích mù – Mặt bích đặc

Mặt bích mù không có lỗ thoát ở trung tâm được dùng để thi công và bịt kín các đường ống ngăn dòng lưu chất củng như sử dụng để thử áp suất trong hệ thống.

Trên đây là một số loại flange thông dụng được sử dụng cho các hệ thống trong công nghiệp, với mục đích chủ yếu là kết nối đường ống. Chúng được sản suất chủ yếu bằng thép carbon và thép không gỉ inox 304, inox 316.

Chúng tôi chuyên cung cấp các loại bích thép, bích inox theo tiêu chuẩn BS PN10, BS PN16, JIS 10K, ANSI class 150… Hàng nhập khẩu chất lượng, đầy đủ chứng chỉ Co/Cq, giao hàng tận nơi theo yêu cầu. Ngoài ra chúng tôi nhận gia công bích thép theo tiêu chuẩn không có sẵn cũng như các loại bích phi tiêu chuẩn, theo bản vẽ của khách hàng. Gia công nhanh chóng và chính xác các loại bích thép, bản mã, khoan đột lỗ theo yêu cầu.
